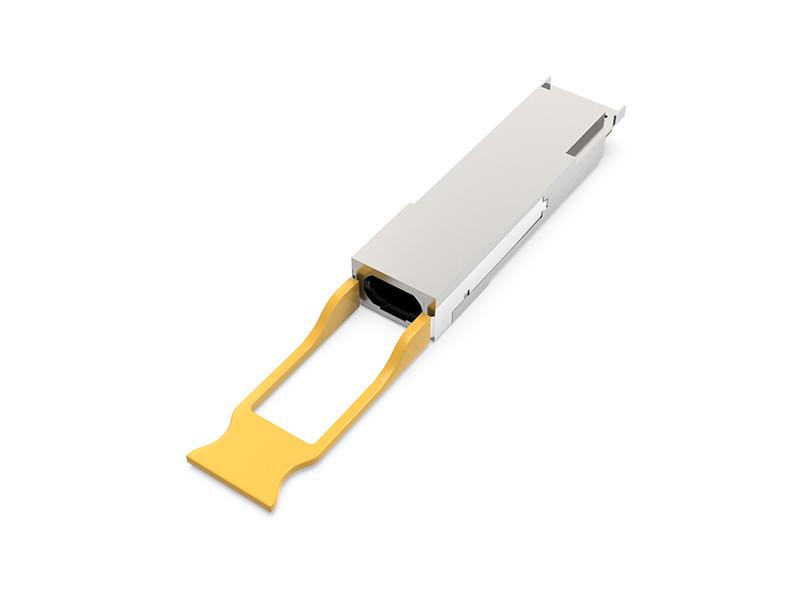

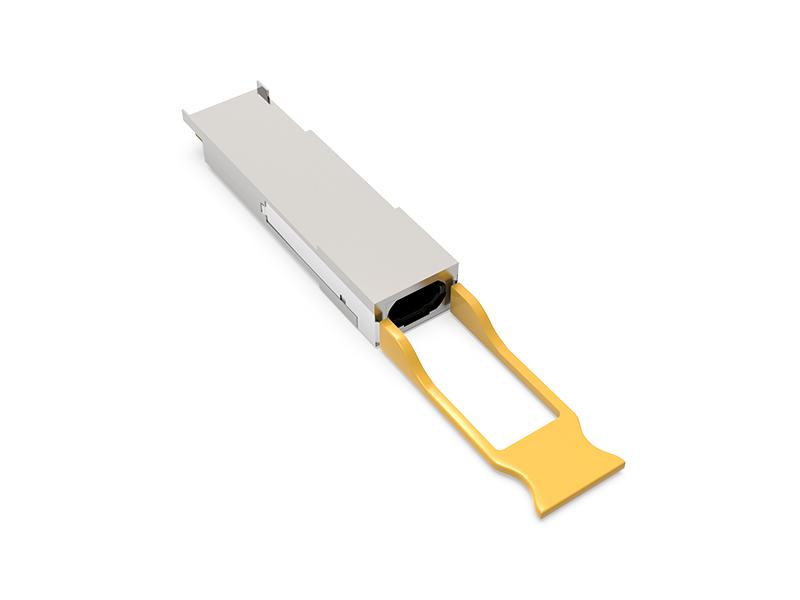

وحدة QSFP28 PSM4 هي وحدة إرسال واستقبال ضوئية رباعية القنوات، قابلة للتوصيل، تعمل بالتوازي، ومصممة لتطبيقات إيثرنت 100G. توفر هذه الوحدة الضوئية ثنائية الاتجاه 4 قنوات إرسال واستقبال مستقلة، كل منها قادرة على العمل بسرعة 26 جيجابت في الثانية، مما يوفر معدل بيانات إجمالي يصل إلى 104 جيجابت في الثانية لمسافة 2 كيلومتر باستخدام ألياف أحادية النمط. صُممت هذه الوحدات للعمل عبر أنظمة الألياف أحادية النمط باستخدام مصفوفة ليزر DFB. يمكن توصيل كابل شريطي للألياف الضوئية مزود بموصل MPO/MTP™ بمقبس وحدة QSFP28. تُعد QSFP28 PSM4 نوعًا من وحدات الإرسال والاستقبال المتوازية التي توفر كثافة منافذ أعلى وتخفيضًا في التكلفة الإجمالية للنظام.

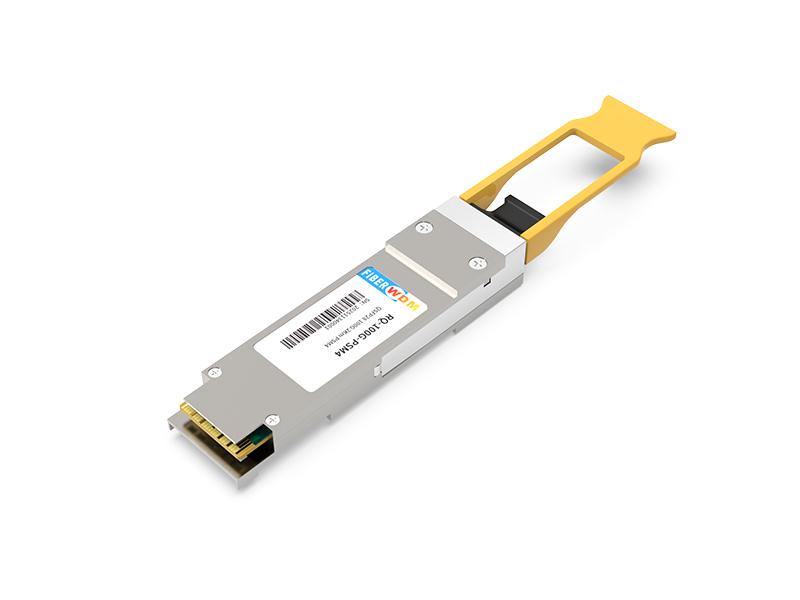

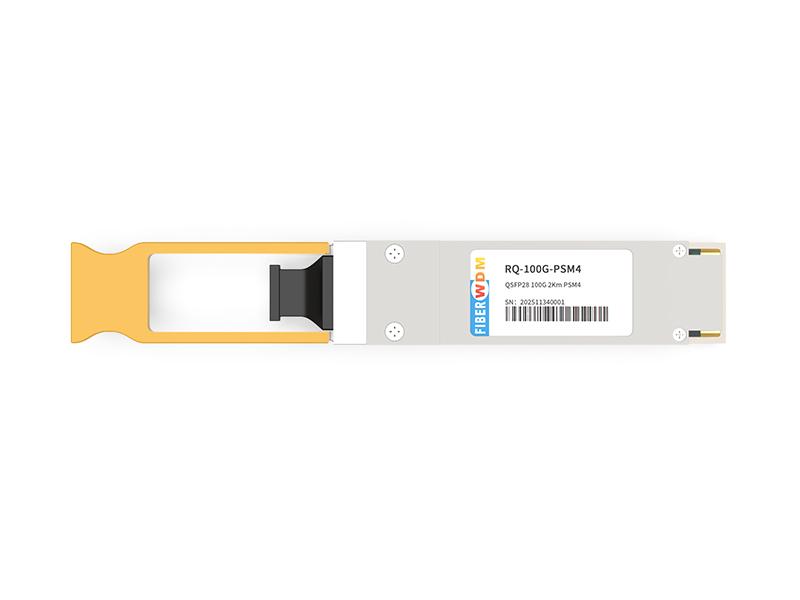

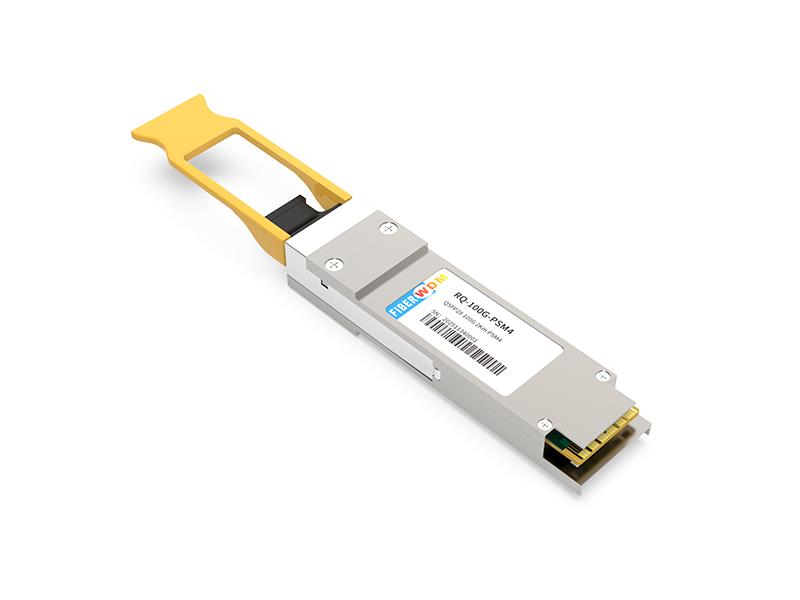

جهاز إرسال واستقبال ضوئي QSFP28 PSM4 بسرعة 100 جيجابت/ثانية بمدى 2 كم
ميزات المنتج
التطبيقات
معلومات الطلب
|
ميزة |
معيار |
أداء |
|
التداخل الكهرومغناطيسي (EMI) |
الجزء 15 من لجنة الاتصالات الفيدرالية، الفئة ب EN 55022:2010، الفئة ب |
متوافق مع المعايير |
|
الحساسية الكهرومغناطيسية (EMS) |
EN 55024:2010 |
متوافق مع المعايير |
|
سلامة العين من الليزر |
FDA 21CFR 1040.10 و 1040.11 EN60950، EN (IEC) 60825-1،2 |
متوافق مع منتجات الليزر من الفئة |
أعلى التقييمات المطلقة
قد يؤدي التشغيل بما يتجاوز أي حدود قصوى مطلقة إلى تلف دائم لهذه الوحدة.
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
85 |
درجة مئوية |
|
درجة حرارة علبة التشغيل |
قمة |
0 | 70 |
درجة مئوية |
|
جهد مصدر الطاقة |
VCC |
-0.3 |
3.6 | V |
|
الرطوبة النسبية (بدون تكثف) |
RH |
0 | 85 |
% |
|
جهد الدخل |
فين |
-0.3 |
Vcc+0.3 |
V |
ظروف التشغيل الموصى بها ومتطلبات إمداد الطاقة
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
ملحوظات |
|
درجة حرارة علبة التشغيل |
قمة |
0 | 70 |
درجة مئوية |
درجة حرارة علبة التشغيل |
|
|
جهد مصدر الطاقة |
VCC |
3.135 |
3.3 |
3.465 |
V |
جهد مصدر الطاقة |
|
استهلاك الطاقة |
3.5 | دبليو |
جهد مصدر الطاقة |
|||
|
معدل نقل البيانات |
دكتور |
25.78125 |
جيجابت في الثانية |
معدل نقل البيانات |
||
|
تحمل سرعة البيانات |
∆DR |
-100 |
+100 |
جزء في المليون |
تحمل سرعة البيانات |
|
|
مسافة الربط مع G.652 |
د | 0 | 2 | كم |
مسافة الربط مع G.652 |
الخصائص الكهربائية
|
المعلمة |
نقطة اختبار |
مين |
عادي |
الأعلى |
وحدة |
|
معاوقة الدخل التفاضلية |
زين |
90 | 100 | 110 |
أوم |
|
معاوقة الخرج التفاضلية |
زوت |
90 | 100 | 110 |
أوم |
|
سعة جهد الدخل التفاضلي |
ΔVin |
300 | 1100 |
mVp-p |
|
|
سعة جهد الخرج التفاضلي |
ΔVout |
300 | 800 |
mVp-p |
|
|
مستوى منطق الإدخال مرتفع |
فيروس نقص المناعة البشرية |
2.0 | VCC |
V |
|
|
مستوى منطق الإدخال منخفض |
فيل |
0 | 0.8 |
V |
|
|
مستوى منطق الإخراج مرتفع |
VOH |
VCC-0.5 |
VCC |
V |
|
|
مستوى منطق الإخراج منخفض |
المجلد | 0 | 0.4 |
V |
الخصائص البصرية
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
ملحوظات |
|
جهاز الإرسال |
||||||
|
الطول الموجي المركزي |
λC |
1295 | 1325 |
نانومتر |
1 | |
|
عرض الطيف RMS |
λrms |
3.5 |
نانومتر |
1 | ||
|
متوسط قوة الإطلاق، لكل مسار |
متوسط التقييم |
-6 | -0.5 |
+2.0 |
ديسيبل ميلي واط |
|
|
سعة التعديل البصري (OMA) |
بوما |
-5 | -0.5 |
+2.2 |
ديسيبل ميلي واط |
1 |
|
الفرق في قوة الإطلاق بين أي مسارين |
PTX,diff |
5.0 |
ديسيبل |
|||
|
عقوبة جهاز الإرسال والتشتت (TDP)، لكل حارة (الحد الأقصى) |
TDP |
2.9 |
ديسيبل ميلي واط |
1 | ||
|
وقت الشروق/الهبوط |
Tr/Tf |
30 | ملاحظة: | |||
|
نسبة الانقراض |
غرفة الطوارئ |
3.5 |
ديسيبل |
|||
|
ضوضاء الشدة النسبية |
رين |
-128 |
ديسيبل/هرتز |
|||
|
تحمل فقدان العودة البصرية |
التسامح |
20 |
ديسيبل |
|||
|
انعكاس جهاز الإرسال |
RT |
-12 |
ديسيبل |
|||
|
هامش قناع العين لجهاز الإرسال |
إدارة الطوارئ الطبية |
10 |
% |
2 | ||
|
متوسط طاقة الإطلاق متوقف عن جهاز الإرسال، لكل حارة |
بوف |
|
-30 |
ديسيبل ميلي واط |
||
|
تعريف قناع العين لجهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} |
{0.31,0.4,0.45, 0.34، 0.38، 0.4} |
|||||
|
المتلقي |
||||||
|
الطول الموجي المركزي |
λC |
1295 |
1325 | نانومتر | ||
|
عتبة الضرر |
THd |
+3 |
ديسيبل ميلي واط |
|||
|
ازدحام مروري، كل حارة |
OVL |
+2.5 |
ديسيبل ميلي واط |
|||
|
حساسية جهاز الاستقبال في OMA، لكل مسار |
سين |
-11.35 |
ديسيبل ميلي واط |
3 | ||
|
عتبة تأكيد فقدان الإشارة |
لوسا |
-30 |
ديسيبل ميلي واط |
|||
|
عتبة إلغاء تأكيد فقدان الإشارة |
فقدان الذاكرة |
-12 |
ديسيبل ميلي واط |
|||
|
التخلف في LOS |
لوش |
0.5 |
ديسيبل |
|||
|
فقدان العودة البصرية |
الأنف والأذن والحنجرة |
-12 |
ديسيبل ميلي واط |
|||
ملحوظات:
1. يجب أن يتوافق طول موجة جهاز الإرسال وعرض الطيف RMS والطاقة مع مواصفات OMA ناقص TDP لضمان أداء الرابط.
2. يتم اختبار مخطط العين باستخدام 1000 شكل موجي.
3. تم القياس باستخدام نمط اختبار PRBS 231-1، بسرعة 25.78 جيجابت/ثانية، معدل خطأ البت < 5 × 10⁻⁵
وظائف التشخيص الرقمي
يتم تحديد خصائص التشخيص الرقمي التالية في ظل ظروف التشغيل العادية ما لم يُنص على خلاف ذلك.
|
المعلمة |
رمز |
مين | الأعلى | وحدة | ملحوظات |
|
الخطأ المطلق لجهاز مراقبة درجة الحرارة |
DMI_Temp |
-3 |
3 |
درجة مئوية |
ارتفاع درجة حرارة التشغيل |
|
خطأ مطلق في مراقبة جهد التغذية |
DMI _VCC |
-0.1 |
0.1 |
V |
نطاق تشغيل كامل |
|
خطأ مطلق في مراقبة طاقة استقبال القناة |
DMI_RX |
-3 |
3 |
ديسيبل |
لكل قناة |
|
جهاز مراقبة تيار انحياز القناة |
DMI_Ibias |
-10% |
10% |
مللي أمبير |
لكل قناة |
|
الخطأ المطلق لجهاز مراقبة درجة الحرارة |
DMI_Temp |
-3 | 3 |
درجة مئوية |
ارتفاع درجة حرارة التشغيل |
ترشيح مصدر الطاقة

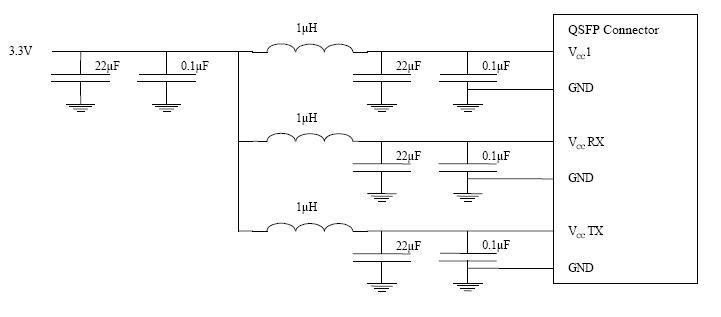

ينبغي أن تستخدم اللوحة المضيفة نظام ترشيح مصدر الطاقة الموضح في الشكل 1.
الشكل 1. ترشيح مصدر الطاقة للوحة المضيفة
مسارات الواجهة البصرية وتخصيصها

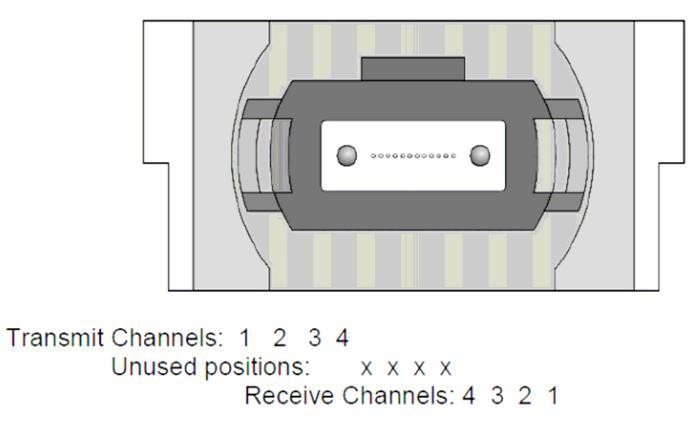

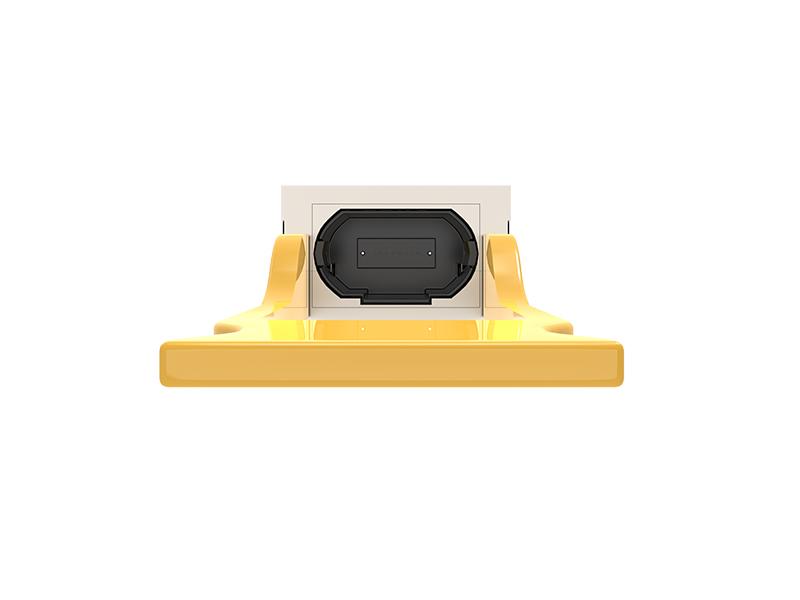

منفذ الواجهة البصرية عبارة عن موصل MPO ذكر. تُستخدم مواضع الألياف الأربعة على اليسار، كما هو موضح في الشكل 2 (مع توجيه المفتاح للأعلى)، لإشارات الإرسال البصرية (القنوات من 1 إلى 4). أما مواضع الألياف على اليمين فتُستخدم لإشارات الاستقبال البصرية (القنوات من 4 إلى 1). الألياف الأربعة المركزية موجودة فعليًا.
F ig ur هـ 2. يا نقطة أنا ج ال R ece ص ت أ ج ل هـ أ ن د ج ح أ nne ل يا ر أنا en تا ت أنا o ن

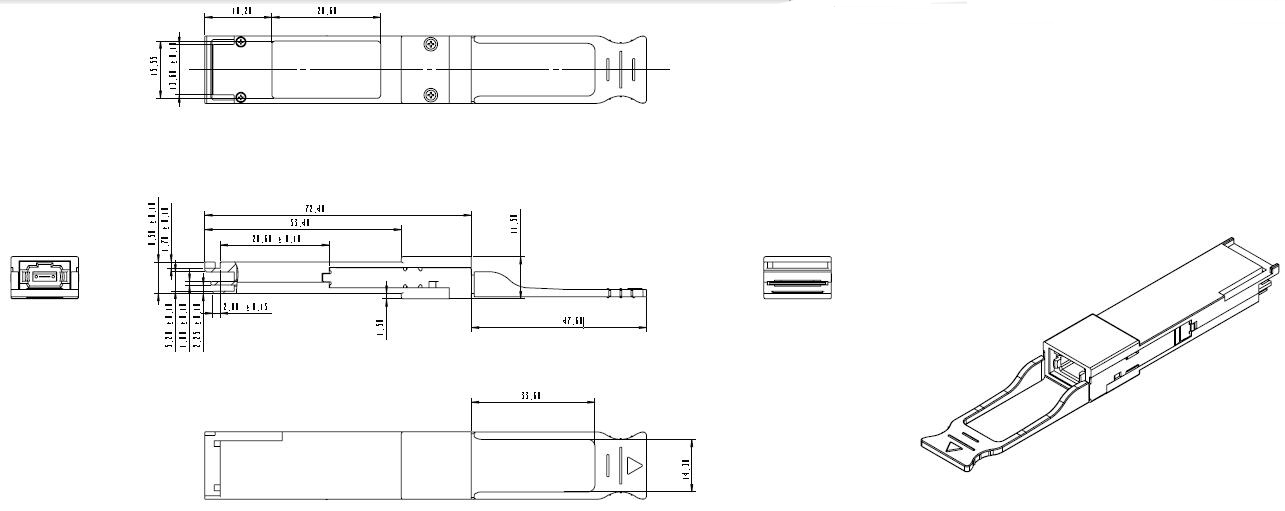

الأبعاد الميكانيكية

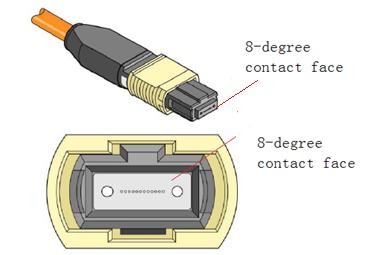

تنبيه: لتقليل الانعكاسات الناتجة عن وصلة MPO، يُستخدم في هذا المنتج مقبس MPO ذو طرف مائل بزاوية 8 درجات. يجب استخدام موصل MPO ذكر ذي طرف مائل بزاوية 8 درجات مع هذا المنتج كما هو موضح في الشكل 5.
التفريغ الكهروستاتيكي
تم تحديد هذا الجهاز الإرسال والاستقبالي بعتبة حماية من التفريغ الكهروستاتيكي تبلغ 1 كيلو فولت لمنافذ SFI و2 كيلو فولت لجميع منافذ الإدخال الكهربائية الأخرى، وقد تم اختباره وفقًا للمعيار MIL-STD-883، الطريقة 3015.4 /JESD22-A114-A (HBM). مع ذلك، لا تزال احتياطات الحماية من التفريغ الكهروستاتيكي المعتادة مطلوبة عند التعامل مع هذه الوحدة. يُشحن هذا الجهاز الإرسال والاستقبالي في عبوة واقية من التفريغ الكهروستاتيكي. يجب إخراجه من العبوة والتعامل معه فقط في بيئة محمية من التفريغ الكهروستاتيكي.
السلامة من الليزر
هذا منتج ليزر من الفئة 1 وفقًا للمعيار IEC 60825-1:2007. يتوافق هذا المنتج مع 21 CFR 1040.10 و1040.11 باستثناء الانحرافات الواردة في إشعار الليزر رقم 50، بتاريخ (24 يونيو 2007).

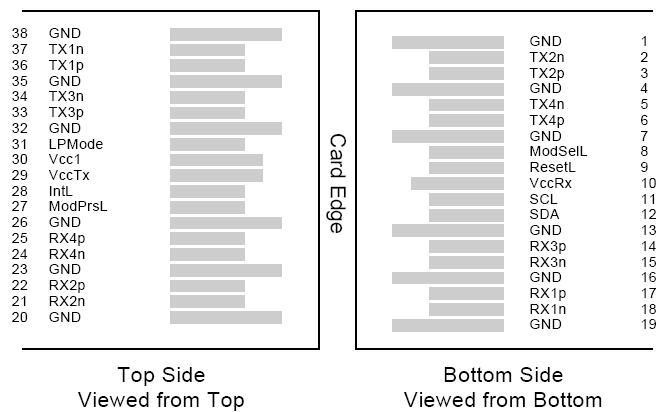

تخصيص ووصف الدبوس
تخصيص رمز التعريف الشخصي
|
دبوس # |
منطق |
رمز |
وصف |
| 1 |
أرضي |
أرضي |
|
| 2 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx2n |
إدخال البيانات المعكوسة لجهاز الإرسال |
| 3 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx2p |
مخرج بيانات غير معكوس من جهاز الإرسال |
| 4 |
أرضي |
أرضي |
|
| 5 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx4n |
إدخال البيانات المعكوسة لجهاز الإرسال |
| 6 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx4p |
مخرج بيانات غير معكوس من جهاز الإرسال |
| 7 |
أرضي |
أرضي |
|
| 8 |
LVTLL-I |
مودسيل |
تحديد الوحدة |
| 9 | LVTLL-I |
إعادة الضبط |
إعادة ضبط الوحدة |
| 10 |
VccRx |
مستقبل مزود الطاقة +3.3 فولت |
|
| 11 |
LVCMOS-I/O |
SCL |
ساعة واجهة تسلسلية ثنائية الأسلاك |
| 12 |
LVCMOS-I/O |
السبتيين |
بيانات واجهة التسلسل ثنائية الأسلاك |
| 13 |
أرضي |
أرضي |
|
| 14 |
CML-O |
Rx3p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
| 15 |
CML-O |
Rx3n |
مخرج بيانات معكوسة من جهاز الاستقبال |
| 16 |
أرضي |
أرضي |
|
| 17 |
CML-O |
Rx1p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
| 18 |
CML-O |
Rx1n |
مخرج بيانات معكوسة من جهاز الاستقبال |
| 19 |
أرضي |
أرضي |
|
| 20 |
أرضي |
أرضي |
|
| 21 |
CML-O |
Rx2n |
مخرج بيانات معكوسة من جهاز الاستقبال |
| 22 |
CML-O |
Rx2p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
| 23 |
أرضي |
أرضي |
|
| 24 |
CML-O |
Rx4n |
مخرج بيانات معكوسة من جهاز الاستقبال |
| 25 |
CML-O |
Rx4p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
| 26 |
أرضي |
أرضي |
|
| 27 |
LVTTL-O |
ModPrsL |
الوحدة موجودة |
| 28 |
LVTTL-O |
IntL |
مقاطعة |
| 29 |
VccTx |
جهاز إرسال مزود بمصدر طاقة +3.3 فولت |
|
| 30 |
Vcc1 |
مزود طاقة +3.3 فولت |
|
| 31 |
LVTTL-I |
وضع LPMode |
وضع الطاقة المنخفضة |
| 32 |
أرضي |
أرضي |
|
| 33 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx3p |
مدخل بيانات غير معكوس لجهاز الإرسال |
| 34 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx3n |
مخرج بيانات معكوسة من جهاز الإرسال |
| 35 |
أرضي |
أرضي |
|
| 36 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx1p |
مدخل بيانات غير معكوس لجهاز الإرسال |
| 37 |
سرطان الدم النخاعي المزمن من النوع الأول |
Tx1n |
مخرج بيانات معكوسة من جهاز الإرسال |
| 38 |
أرضي |
أرضي |
