وصف الميزة

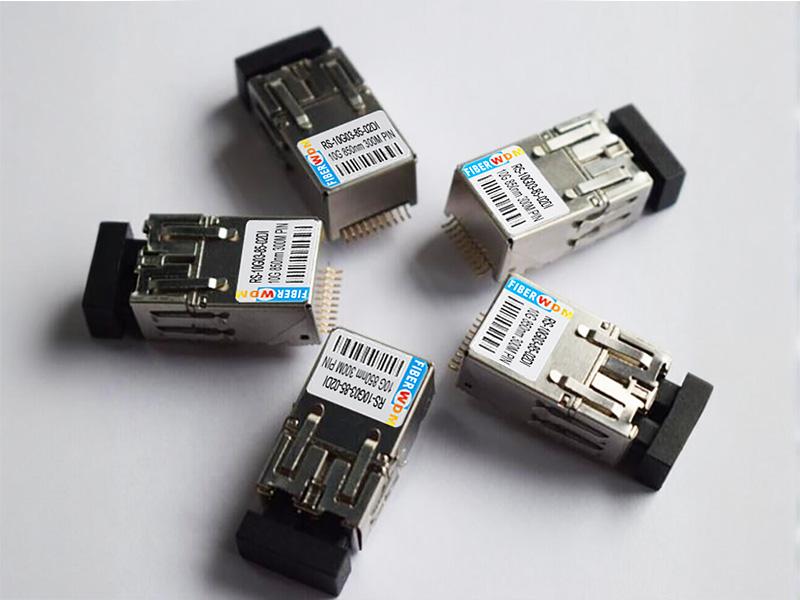

وحدة بصرية صناعية متعددة الأوضاع بسرعة 10 جيجابت/ثانية وطول موجي 850 نانومتر ذات 10 دبابيس
RS-10G03-85-02DI
|
وصف الميزة
|
التطبيقات
|
وصف
تدمج وحدة الإرسال والاستقبال الضوئية ثنائية الاتجاه فائقة الصغر ذات الألياف المزدوجة RS-10G03-85-02DI مكونات الإرسال والاستقبال داخل غلاف معدني صغير الحجم، مما يعزز بشكل كبير مقاومتها للتداخل الكهرومغناطيسي.
يستخدم قسم جهاز الإرسال البصري ليزرًا عالي الطاقة، مع دبابيس إشارة الإرسال (TD+ وTD-) التي تلتزم بمعيار واجهة CML.
يتكون قسم الاستقبال البصري من ثنائي ضوئي PIN، ومضخم أولي مع مقاومة تحويل، ومضخم محدد، مع توافق دبابيس إشارة الاستقبال (RD+ و RD-) أيضًا مع معيار واجهة CML.
يتبع دبوس كشف الإشارة (SD) مستوى واجهة LVTTL القياسي. ويمكن للوحدة الدخول في وضع توفير الطاقة عبر دبوس تعطيل الإرسال (TDIS).
يتوافق تصميم دبابيس الوحدة وأبعاد تركيبها تمامًا مع المنتجات المماثلة من شركة ستراتوس. ويمكن تخصيص الدبابيس الوظيفية والتركيب والأشكال وفقًا لمتطلبات المستخدم، مما يضمن مرونة التطبيق.
تضمن عمليات الفحص الدقيقة والاختبارات البيئية موثوقية الوحدة وقابليتها للتكيف، حيث تتميز بمقاومتها للاهتزازات والتداخل الكهرومغناطيسي والرطوبة ودرجات الحرارة القصوى. وهي مناسبة على نطاق واسع للاستخدام في المجالات الطبية والطاقة والارتفاعات العالية وغيرها من البيئات الصعبة.
بفضل حجمها الصغير ووزنها الخفيف وهيكلها المعدني بالكامل، يبلغ ارتفاع الوحدة 12 مم فقط، مما يسهل تركيبها في اللوحات أو الهياكل ذات المساحة المحدودة.

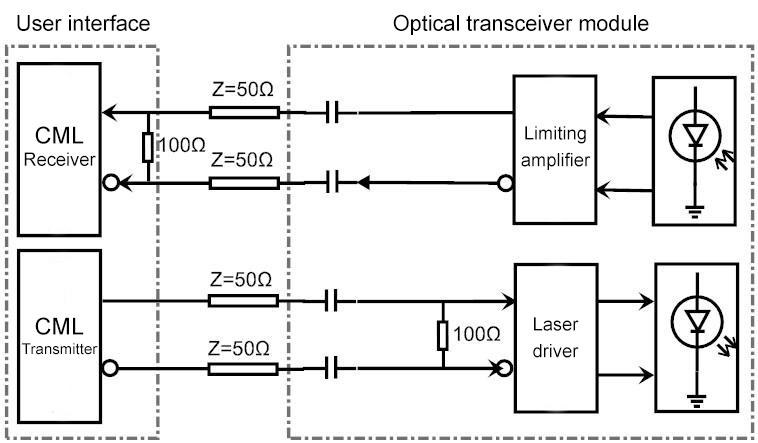

مخطط الكتلة الأساسي للوحدة
معلمات الوحدة
|
أعلى التقييمات المطلقة |
|||||
|
المعلمة |
رمز |
القيمة الدنيا |
القيمة النموذجية |
القيمة القصوى |
وحدة |
|
درجة حرارة التخزين |
TSTG |
-55 | - | +85 | درجة مئوية |
|
درجة حرارة اللحام |
تم البيع |
- | - |
+260 |
درجة مئوية |
|
وقت اللحام |
تم البيع |
- | - | 5 | S |
|
جهد مصدر الطاقة |
VCC |
+3 |
- |
+3.6 |
V |
|
جهد إدخال البيانات |
السادس |
-0.5 |
- |
VCC |
V |
|
جهد الدخل التفاضلي (من الذروة إلى الذروة) |
VD |
- | - |
2.0 |
V |
|
ملاحظة: 1. لا يمكن تمرير الوحدة عبر آلة اللحام بالتدفق؛ 2. بعد لحام الدبابيس، لا يمكن التنظيف بالرش - يُسمح فقط بالمسح. |
|||||
|
ظروف العمل الموصى بها |
|||||
| المعلمة | رمز | القيمة الدنيا | القيمة النموذجية | القيمة القصوى | وحدة |
|
درجة حرارة التشغيل |
مساعد تدريس |
-40 |
|
+85 |
درجة مئوية |
|
جهد مصدر الطاقة |
VCC |
+3.3 |
V | ||
|
إرسال جهد الدخل التفاضلي (من الذروة إلى الذروة) |
VD |
0.2 |
1 | V | |
|
إرسال جهد القطع |
VTD |
2.0 |
V | ||
|
تفعيل نقل الجهد |
VTEN |
0.8 |
V |
||
|
مطابقة طرفية استقبال الإشارة |
RL |
50 |
أوم |
||

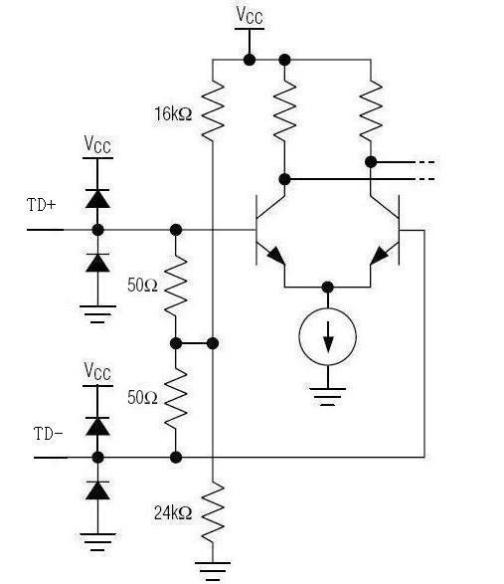

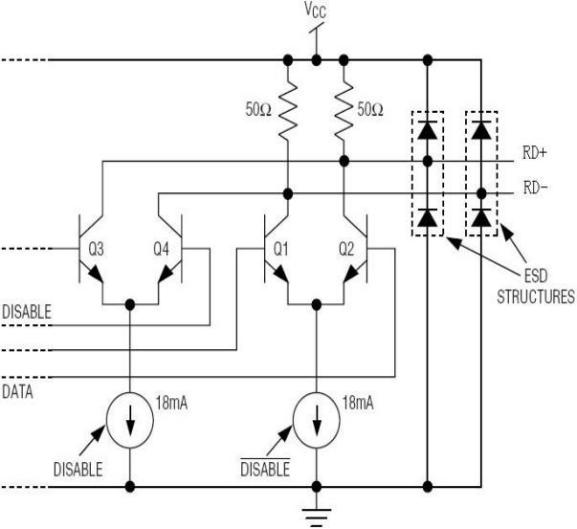

تفاصيل منفذ إدخال/إخراج البيانات
أداء الوحدة
|
قسم النقل شروط الاختبار: VCCTX=3.3 فولت، درجة الحرارة المحيطة=25 درجة مئوية، معدل وحدة الاختبار=10.3125 جيجابت في الثانية، PRBS31 |
|||||
|
المعلمة |
رمز |
القيمة الدنيا |
القيمة النموذجية |
القيمة القصوى |
وحدة |
|
معدل البيانات |
معدل البت |
- |
10.3125 جيجابت في الثانية |
- | - |
|
القدرة الضوئية الخارجة |
صندوق بريد |
-5 | - | +1 |
ديسيبل ميلي واط |
|
الطول الموجي البصري الناتج |
λOUT |
840 | 850 | 860 |
نانومتر |
|
نسبة الانقراض |
غرفة الطوارئ |
3 | 5 | - |
ديسيبل |
|
تيار الإدخال |
المحكمة الجنائية الدولية |
- | 120 | 160 |
مللي أمبير |
|
زمن صعود/هبوط الإشارة الضوئية (من 20% إلى 80%) |
tRF |
- | - | 0.1 |
ns |
|
هزة |
تي جيه |
- | - | 80 | ملاحظة: |
|
إرسال جهد الإيقاف |
VD |
2.0 | - |
VCC |
V |
|
تفعيل نقل الجهد |
فين |
- | - | 0.8 | V |
|
قسم الاستقبال شروط الاختبار: VCCRX=3.3 فولت، TA=25 درجة مئوية، معدل وحدة الاختبار=10.3125 جيجابت في الثانية، PRBS31 |
|||||
|
المعلمة |
رمز |
القيمة الدنيا |
القيمة النموذجية |
القيمة القصوى |
وحدة |
|
استقبال الحساسية |
S | - | - | -10 |
ديسيبل ميلي واط |
|
هزة |
تي جيه |
- | - | 80 |
ملاحظة: |
|
زمن صعود/هبوط الإشارة الضوئية (من 20% إلى 80%) |
تي آر، إف |
- | - | 100 |
ملاحظة: |
|
سعة التعديل البصري |
أوما |
30 | - | - |
ميكروواط |
|
نطاق طول الموجة المدخلة البصرية |
λIN |
840 | - | 860 |
نانومتر |
|
فقدان العودة البصرية |
الأنف والأذن والحنجرة |
12 | - | - |
ديسيبل |
|
تيار الإدخال |
المحكمة الجنائية الدولية |
- | 70 | 120 |
مللي أمبير |
|
وقت التحكيم في اكتشاف الإشارة |
tSDAS |
- |
أقل من 10 |
50 |
ميكروثانية |
|
فترة مهلة اكتشاف الإشارة |
TSDDA |
- |
أقل من 10 |
50 |
ميكروثانية |
|
مستوى التحكيم في حالات فشل اكتشاف الإشارة |
SDOFF |
-21 | - | - |
ديسيبل ميلي واط |
|
مستوى التحكيم في كشف الإشارة |
إس دي أو إن |
- | - | -19 |
ديسيبل ميلي واط |
|
تأخر اكتشاف الإشارة |
HYS |
2 | - | 4 |
ديسيبل |
|
استقبال بيانات الإخراج على مستوى منخفض |
VOL-VCC |
-1.810 |
- |
-1.475 |
V |
|
استقبال مخرجات البيانات عالية المستوى |
VOH-VCC |
-1.165 |
- |
-0.880 |
V |
تعريف الدبوس

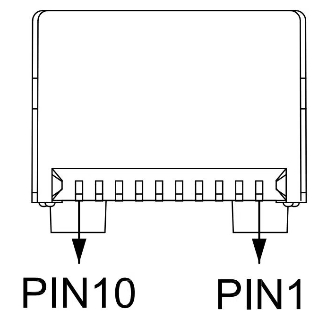

منظر جانبي
|
دبوس |
رمز |
يكتب |
وصف |
| 1 |
TD+ |
CML، إدخال |
إدخال البيانات إلى الطرفية الأمامية |
| 2 |
أرضي |
إمداد |
أرضي |
| 3 |
TD- |
CML، إدخال |
مدخل عكسي لإرسال البيانات |
| 4 |
VCCTX |
إمداد |
مصدر الطاقة |
| 5 |
نظام الرؤية |
LVTTL، مخرج |
مخرجات فقدان الإشارة |
| 6 |
تكساس دي آي إس |
LVTTL، مدخل |
إرسال إشارة إيقاف التشغيل |
| 7 |
RD+ |
CML، الإخراج |
مخرج طرفي موجب للبيانات المستلمة |
| 8 |
السبتيين |
LVTTL، الإدخال/الإخراج |
منفذ اتصال IIC |
| 9 |
RD- |
CML، الإخراج |
مخرج الطرف العكسي للبيانات المستلمة |
| 10 |
SCL |
LVTTL، الإدخال/الإخراج |
منفذ اتصال IIC |
ملاحظة: 2. في حالة استخدام وظيفة TX_DISABLE، يجب توصيل طرف TDIS بمصدر الطاقة للحفاظ على مستوى عالٍ على هذا الطرف؛ في حالة عدم استخدام وظيفة TX_DISABLE، يجب توصيل طرف TDIS بالأرض للحفاظ على مستوى منخفض على هذا الطرف ويجب عدم تركه عائمًا، وإلا فقد يتسبب ذلك في تشغيل غير طبيعي للوحدة.

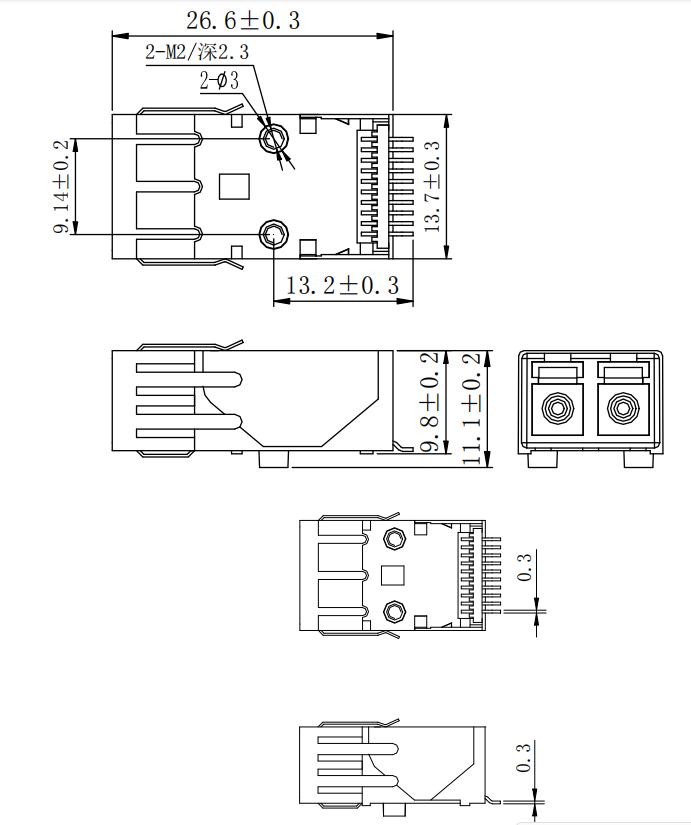

رسم الأبعاد (مم)
مخطط تركيب الوحدة (منظر علوي) (مم)

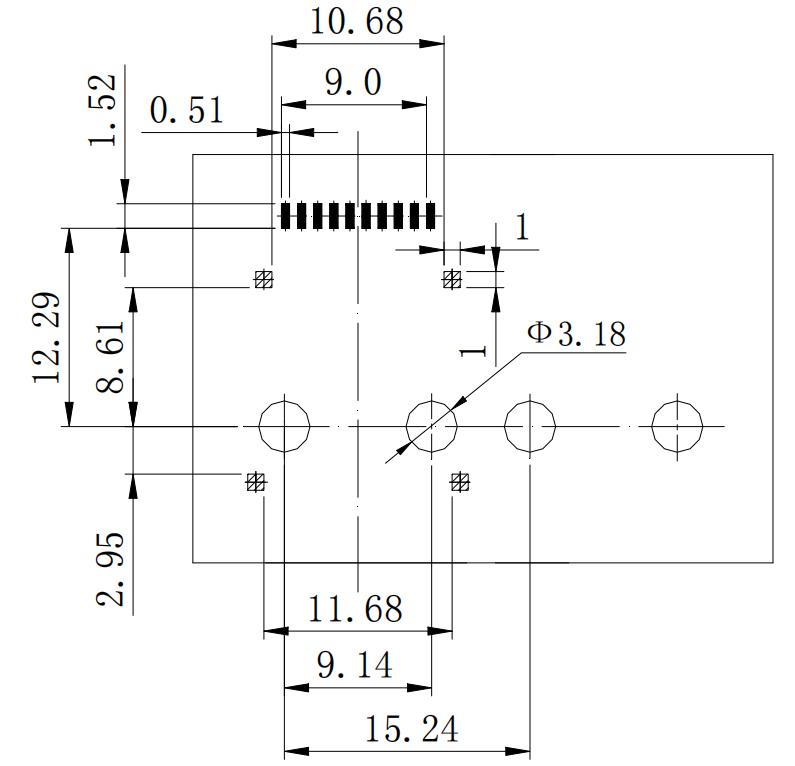

رسم توضيحي لأبعاد تركيب لوحة الدوائر المطبوعة (ممنوع توصيل الأسلاك في المناطق المظللة الموضحة في الشكل)

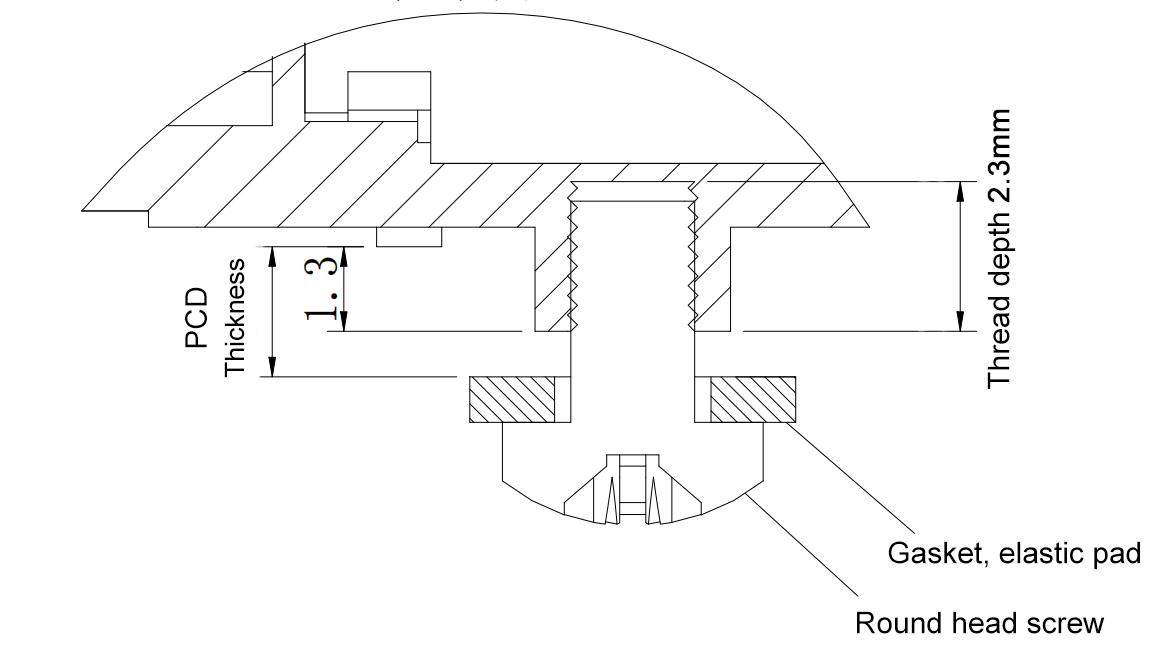

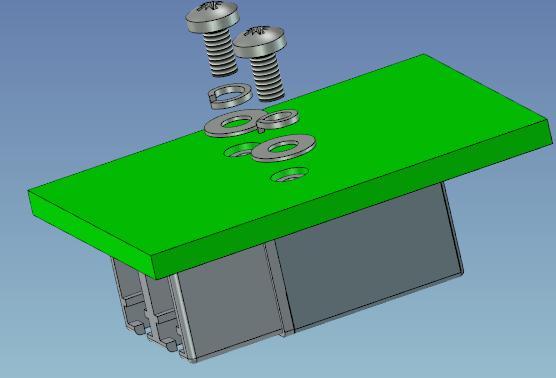

مخطط تركيب الوحدة
مخطط تركيب الوحدة
يمكن الاطلاع على مواصفات وكميات البراغي والحلقات والحلقات الزنبركية المختارة لتركيب الوحدة في جدول تركيب براغي الوحدة.
مثال: إذا كان سمك لوحة الدوائر المطبوعة 2.0 مم، فاختر برغي واحد برأس مستدير M2x4mm + غسالة واحدة φ2 + غسالة زنبركية واحدة φ2 لكل فتحة تثبيت.
إذا كان سمك لوحة الدوائر المطبوعة 1.6 مم، فاختر برغي واحد برأس مستدير M2x3 مم + غسالة واحدة φ2 + غسالة زنبركية واحدة φ2 لكل فتحة تثبيت.
|
جدول تركيب براغي الوحدات |
|||||||
|
لا. |
سمك لوحة الدوائر المطبوعة |
أفسد |
غسالة |
غسالة زنبركية |
|||
|
تحديد |
الكمية |
تحديد |
الكمية |
تحديد |
الكمية | ||
| 1 |
1.6 |
رأس مستدير M2×3 مم |
1 |
φ2 |
1 |
φ2 |
1 |
| 2 | 2.0 |
رأس مستدير M2×4 مم |
1 |
φ2 |
1 |
φ2 |
1 |
| 3 | 2.2 |
رأس مستدير M2×4 مم |
1 |
φ2 |
1 |
φ2 |
1 |
| 4 | 2.5 |
رأس مستدير M2×4 مم |
1 |
φ2 |
1 |
φ2 |
1 |
معلومات الطلب
|
رقم القطعة |
وصف المنتج |
|
RS-10G03-85-02DI |
وحدة إرسال واستقبال ضوئية صغيرة ذات 10 دبابيس، ثنائية الألياف، 10 جيجابت/ثانية، متعددة الأوضاع، 850 نانومتر، 300 متر، من الدرجة الصناعية |
