وحدة الإرسال والاستقبال الضوئية المتوازية من سلسلة SNAP12

سمات

• الأبعاد الميكانيكية متوافقة مع بروتوكول SNAP12 MSA
• واجهة كهربائية قابلة للتوصيل 10×10 دبابيس وموصل بصري MPO
• استهلاك منخفض للطاقة (<1.8 واط)
• مصفوفة VCSEL مدمجة بتردد 850 نانومتر على جانب جهاز الإرسال
• مصفوفة ثنائية ضوئية متكاملة بتردد 850 نانومتر على جانب جهاز الاستقبال
• واجهة تسلسلية I2C مع DDMI (واجهة مراقبة التشخيص الرقمي)
• نطاق واسع لدرجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية، ثبات ممتاز في المعايير

التطبيقات

• نقل البيانات عبر اللوحة الخلفية الضوئية لشبكة الإيثرنت وقناة الألياف (FC)
• الربط بين الخادم ومصفوفة التخزين
• نظام معالجة الرادار يربط بين الأنظمة

نموذج

القنوات

طَرد

الطول الموجي

معدل

طاقة الإرسال

حساسية الوصفة الطبية

هيكل الحزمة

درجة حرارة التشغيل

RSN12R-3GM-85-I

جهاز استقبال ذو 12 قناة

SNAP12

850 نانومتر

3.125 جيجابت في الثانية

-

≤-16 ديسيبل ميلي واط

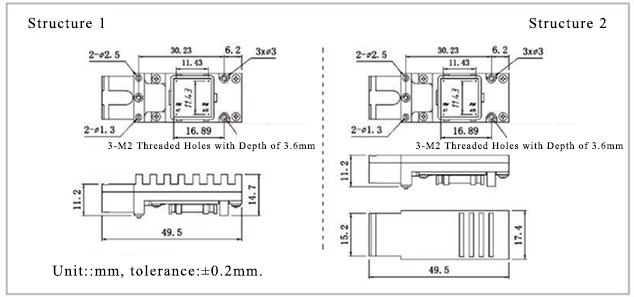

الهيكل 1

-40 إلى +85 درجة مئوية

RSN12R-3GM-85A-I

SNAP12

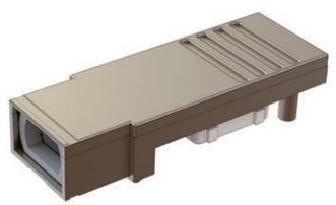

(بدون مشتت حراري)

850 نانومتر

3.125 جيجابت في الثانية

-

≤-16 ديسيبل ميلي واط

الهيكل 2

RSN12R-6GM-85-I

SNAP12

850 نانومتر

6.25 جيجابت في الثانية

-

≤-14 ديسيبل ميلي واط

الهيكل 1

RSN12R-10GM-85-I

SNAP12

(بدون مشتت حراري)

850 نانومتر

10.3125 جيجابت في الثانية

-

≤-11 ديسيبل ميلي واط

الهيكل 2

RSN12T-3GM-85-I

جهاز إرسال ذو 12 قناة

SNAP12

850 نانومتر

3.125 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

-

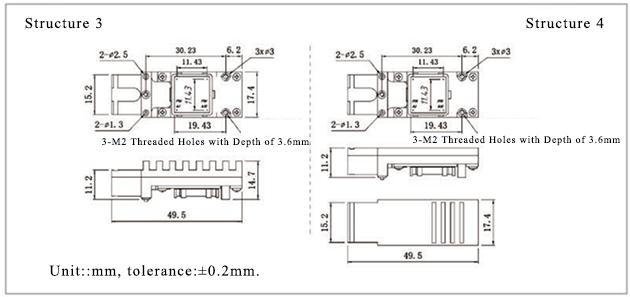

الهيكل 3

RSN12T-3GM-85A-I

SNAP12

(بدون مشتت حراري)

850 نانومتر

3.125 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

-

الهيكل 4

RSN12T-6GM-85-I

SNAP12

850 نانومتر

6.25 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

-

الهيكل 3

RSN12T-10GM-85-I

SNAP12

(بدون مشتت حراري)

850 نانومتر

10 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

-

الهيكل 4

RSN12-3GM-85-I

جهاز إرسال واستقبال رباعي القنوات

SNAP12

850 نانومتر

3.125 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

≤-16 ديسيبل ميلي واط

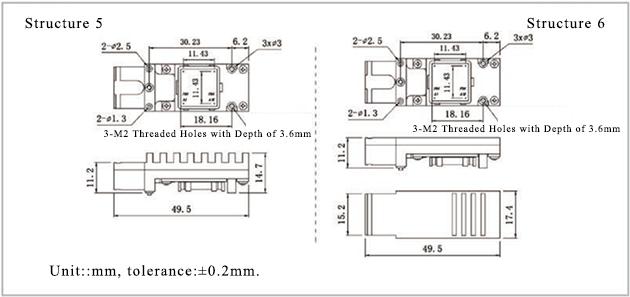

الهيكل 5

RSN12-3GM-85A-I

SNAP12

(بدون مشتت حراري)

850 نانومتر

3.125 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

≤-16 ديسيبل ميلي واط

الهيكل 6

RSN12-6GM-85-I

SNAP12

850 نانومتر

6.25 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

≤-14 ديسيبل ميلي واط

الهيكل 5

RSN12-6GM-85A-I

SNAP12

(بدون مشتت حراري)

850 نانومتر

6.25 جيجابت في الثانية

-5 إلى 1 ديسيبل ميلي واط

≤-14 ديسيبل ميلي واط

الهيكل 6
