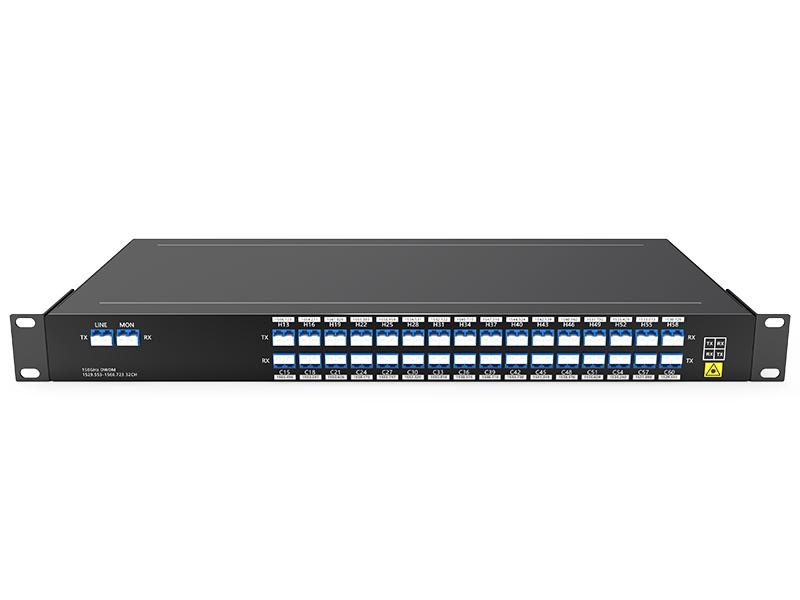

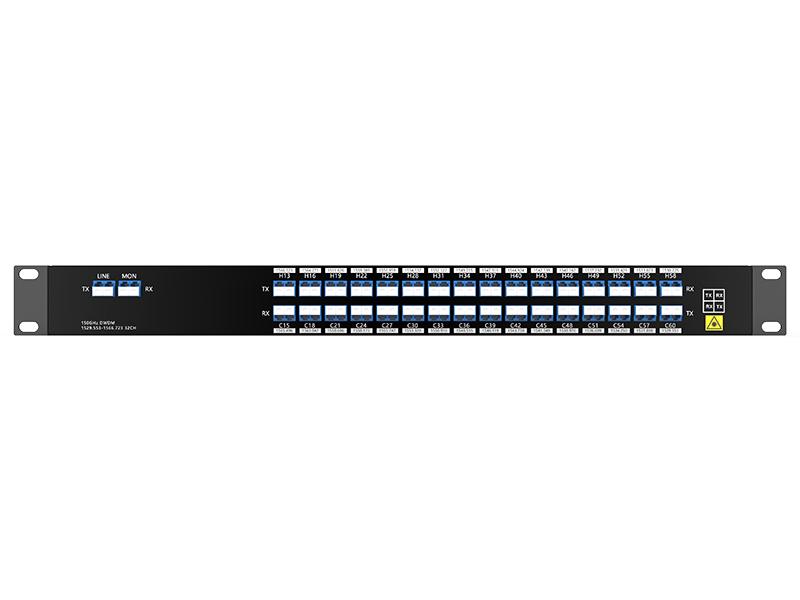

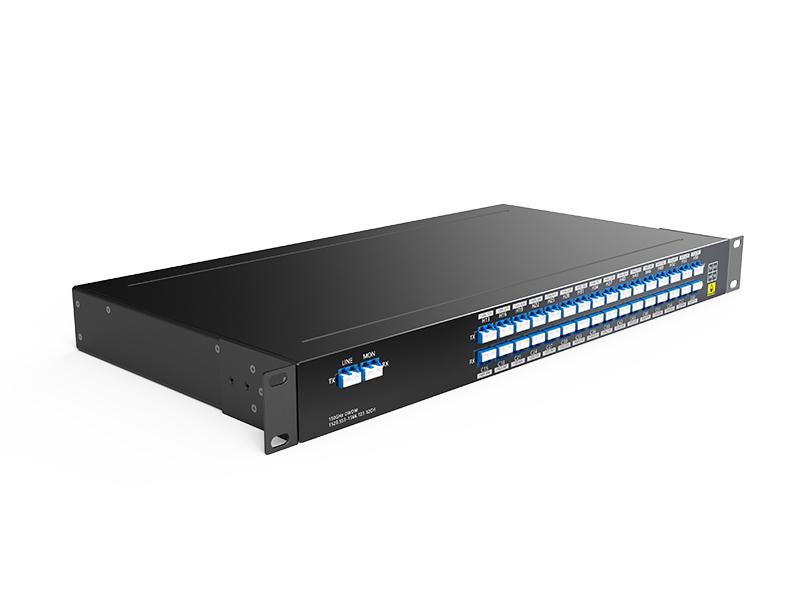

مُضاعِف/مُزيل إشارات DWDM بتردد 150 جيجاهرتز و32 قناة، نطاق التردد 1529.553 نانومتر - 1566.723 نانومتر، مزود بمنفذ مراقبة LC/UPC، وحدة رف 1U

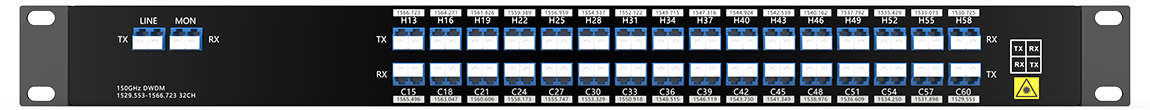

لوحة المنتج
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز و32 قناة
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يسهل استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.
خط الربط

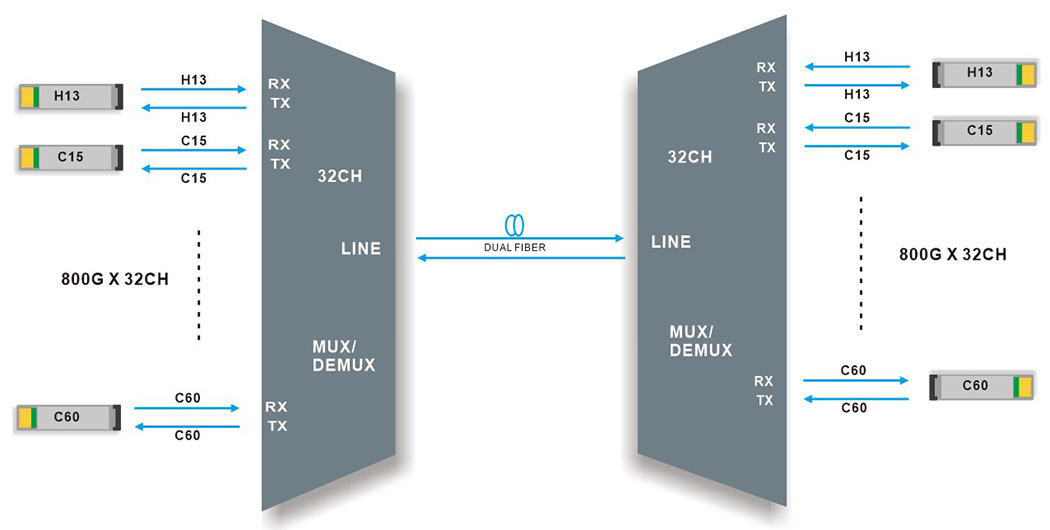

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 32 قناة
جهاز DWDM MUX/DEMUX ذو 32 قناة، يدعم نقل البيانات بسرعة 800 جيجابت في الثانية عبر ليفتين ضوئيتين، وذلك ضمن نظام نقل البيانات IDC.
مواصفات المنتج
|
الطول الموجي |
1529.553 نانومتر-1 566.723 نانومتر |
تباعد القنوات |
150 جيجاهرتز |
|
نطاق تمرير القناة |
±0.5 نانومتر |
تكنولوجيا |
AAWG (سطح مستو) |
|
فقد الإدخال |
≤6.0 ديسيبل |
فقدان الاتصال |
≤12 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
التداخل الكلي |
≥5 ديسيبل |
|
عرض النطاق الترددي -0.5 ديسيبل |
≥90 جيجاهرتز |
عرض نطاق ترددي -3 ديسيبل |
≥150 جيجاهرتز |
|
خسارة العودة |
≥ 40 ديسيبل |
التوجيه |
≥ 40 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 1.0ps |
الفقد المعتمد على الاستقطاب |
≤ 0.7 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 10 ديسيبل
غير متجاور ≥ 22 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
3.5 كجم |

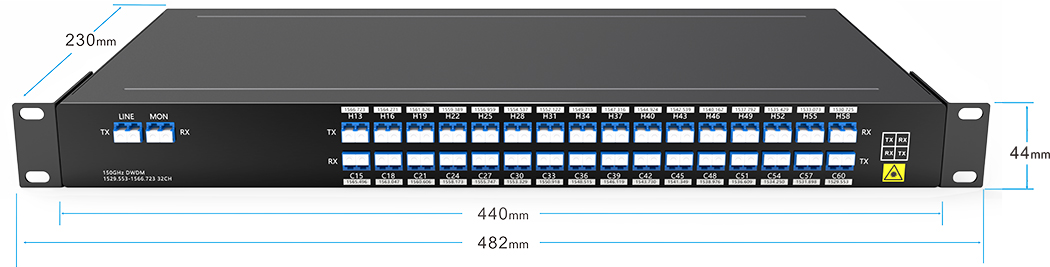

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
Hannel Plan32Port AWG - على الشبكة
قائمة قنوات الجدول 1: نطاقات تمرير AAWG ذات 32 قناة
|
قناة |
تكرار |
الطول الموجي |
|
قناة |
تكرار |
الطول الموجي |
|
8 |
(تيراهيرتز) |
(نانومتر) |
8 |
(تيراهيرتز) |
(نانومتر) |
|
|
C60 |
196.00 |
1529.553 |
C36 |
193.60 |
1548.515 |
|
|
H58 |
195.85 |
1530.725 |
H34 |
193.45 |
1549.715 |
|
|
C57 |
195.70 |
1531.898 |
C33 |
193.30 |
1550.918 |
|
|
H55 |
195.55 |
1533.073 |
H31 |
193.15 |
1552.122 |
|
|
C54 |
195.40 |
1534.250 |
C30 |
193.00 |
1553.329 |
|
|
H52 |
195.25 |
1535.429 |
H28 |
192.85 |
1554.537 |
|
|
C51 |
195.10 |
1536.609 |
C27 |
192.70 |
1555.747 |
|
|
H49 |
194.95 |
1537.792 |
H25 |
192.55 |
1556.959 |
|
|
C48 |
194.80 |
1538.976 |
C24 |
192.40 |
1558.173 |
|
|
H46 |
194.65 |
1540.162 |
H22 |
192.25 |
1559.389 |
|
|
C45 |
194.50 |
1541.349 |
C21 |
192.10 |
1560.606 |
|
|
H43 |
194.35 |
1542.539 |
H19 |
191.95 |
1561.826 |
|
|
C42 |
194.20 |
1543.730 |
C18 |
191.80 |
1563.047 |
|
|
H40 |
194.05 |
1544.924 |
H16 |
191.65 |
1564.271 |
|
|
C39 |
193.90 |
1546.119 |
C15 |
191.50 |
1565.496 |
|
|
H37 |
193.75 |
1547.316 |
H13 |
191.35 |
1566.723 |
معلومات عن العبوة
وحدة تحكم DWDM بـ 32 قناة، مقاس 19 بوصة، وحدة رف واحدة
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD32-1U01-150GHZ-M-H13C60 |
مُضاعِف/مُزيل إشارات DWDM بتردد 150 جيجاهرتز و32 قناة، نطاق التردد 1529.553 نانومتر - 1566.723 نانومتر، مزود بمنفذ مراقبة LC/UPC، وحدة رف 1U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
