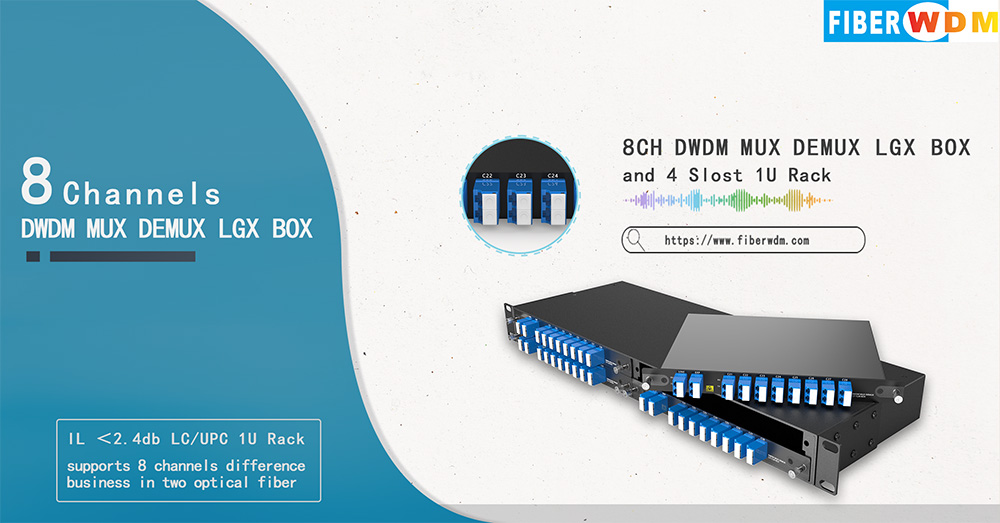

مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 8 قنوات C21-C28، منفذ EXP، منفذ LC/UPC، صندوق LGX، و4 فتحات في رف 1U
تم تصميم جهاز DWDM MUX DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C28 (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM MUX/DEMUX ذات 8 قنوات هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي 4 فتحات. يبلغ فقد الإدخال للمنتج: (منافذ الطول الموجي < 2.4 ديسيبل؛ فقد الخط < 3.2 ديسيبل). وعند دمجها مع مضخمات DWDM وجهاز DCM، يدعم نظام نقل DWDM ذو 8 قنوات الإرسال لمسافات طويلة.

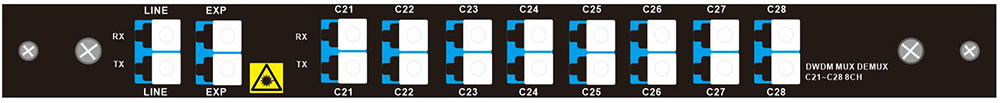

لوحة المنتج
8 قنوات DWDM MUX DEMUX ألياف ضوئية مزدوجة
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
خط الربط

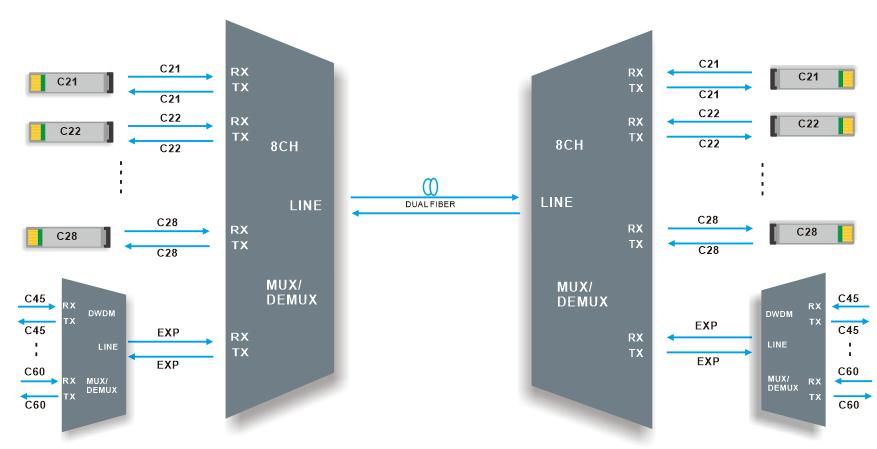

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
جهاز DWDM MUX DEMUX ذو 8 قنوات، يدعم فرق 8 قنوات في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات C21-C28 (أو موجات أخرى) |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 2.4 ديسيبل |
فقدان الاتصال |
≤ 3.2 ديسيبل |
|
فقد الإدخال @ منفذ 1310 |
≤ 0.8 ديسيبل |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |

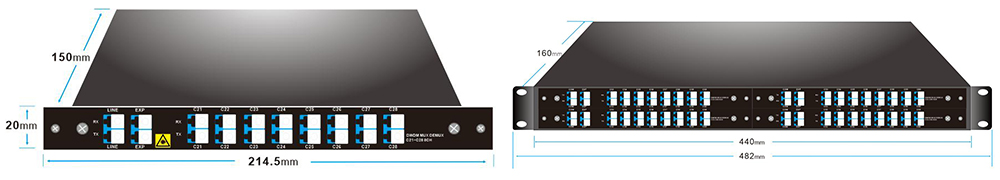

أبعاد |
صندوق LGX: 214 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.

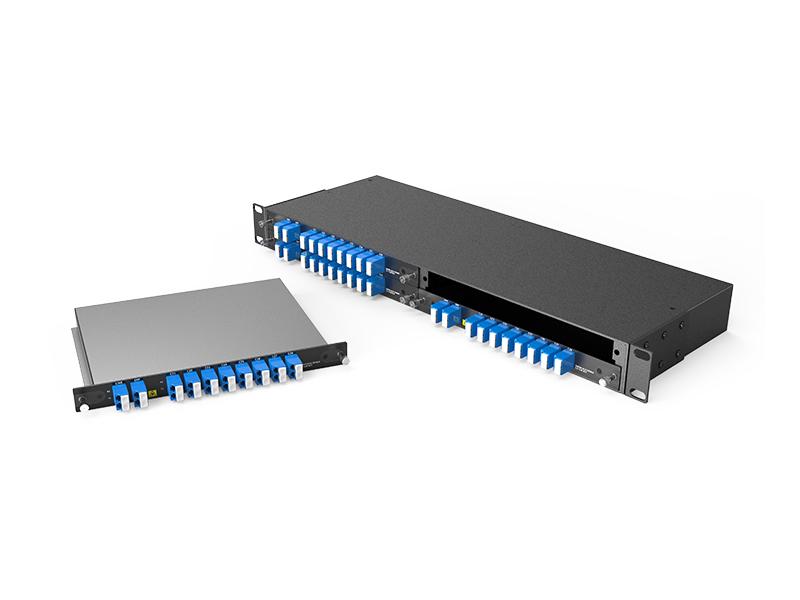

معلومات عن العبوة
| صندوق توصيل LGX 4-Slot 1U Rack | رف 1U ذو 4 فتحات لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD8-1U01-C2128 |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات (C21-C28) مع مُستقبِل ألياف ضوئية مزدوج، وLC/UPC، وصندوق LGX قابل للتوصيل |
|
1U02-4LGX |
رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
