تم تصميم جهاز DWDM MUX DEMUX بتردد 150 جيجاهرتز و32 قناة بواسطة FIBERWDM، بطول موجي من C14-H60 (1566.31 نانومتر - 1529.16 نانومتر)، وفقًا لشبكة ITU 150 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 32 قناة بتردد 150 جيجاهرتز هو جهاز DWDM سلبي تمامًا، ويدعم فقد الإدخال المنخفض (منافذ الطول الموجي < 6.0 ديسيبل)، ويدعم أعمال 800 جيجا × 32 قناة في نظام نقل DWDM.
مُضاعِف/مُزيل إشارات DWDM بتردد 150 جيجاهرتز و32 قناة C14-H60 (1566.31 نانومتر - 1529.16 نانومتر) مع منفذ مراقبة، LC/UPC، وحدة رف 1U
تم تصميم جهاز DWDM MUX DEMUX بتردد 150 جيجاهرتز و32 قناة بواسطة FIBERWDM، بطول موجي من C14-H60 (1566.31 نانومتر - 1529.16 نانومتر)، وفقًا لشبكة ITU 150 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 32 قناة بتردد 150 جيجاهرتز هو جهاز DWDM سلبي تمامًا، ويدعم فقد الإدخال المنخفض (منافذ الطول الموجي < 6.0 ديسيبل)، ويدعم أعمال 800 جيجا × 32 قناة في نظام نقل DWDM.

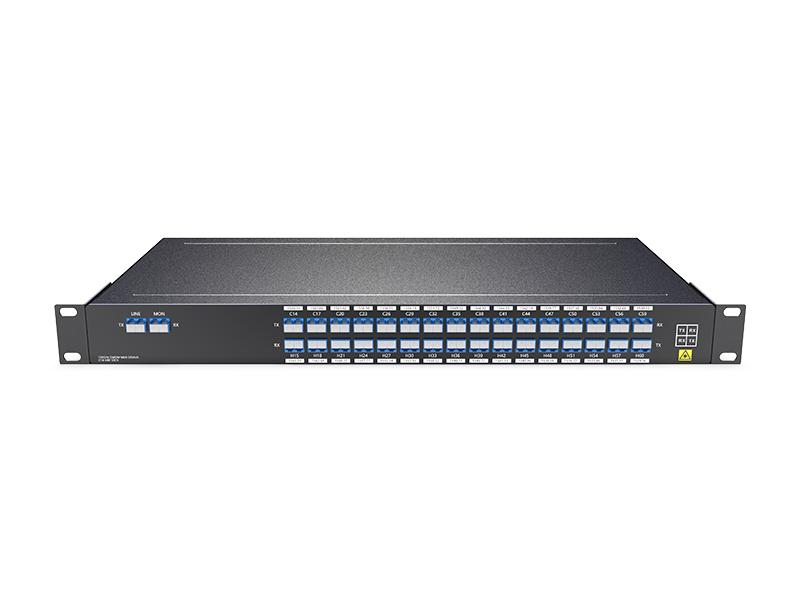

لوحة المنتج
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز و32 قناة
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يُسهّل عملية استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.

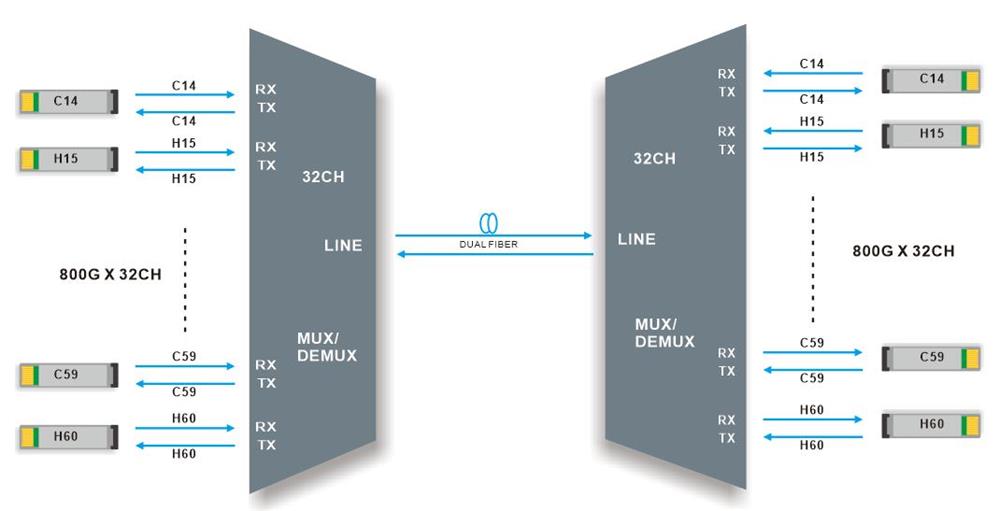

خط الربط
إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 32 قناة
جهاز DWDM MUX/DEMUX ذو 32 قناة، يدعم نقل البيانات بسرعة 800 جيجابت في الثانية عبر ليفتين ضوئيتين، ويعمل ضمن نظام نقل البيانات IDC.
مواصفات المنتج
| الطول الموجي | 1566.314 نانومتر - 1529.163 نانومتر | تباعد القنوات | 150 جيجاهرتز |
| نطاق تمرير القناة | ±0.5 نانومتر | تكنولوجيا | AAWG (سطح مستو) |
| فقد الإدخال | ≤6.0 ديسيبل | فقدان الاتصال | ≤12 ديسيبل |
|
دقة الطول الموجي المركزي |
±0.05 نانومتر | التداخل الكلي | ≥5 ديسيبل |
| عرض النطاق الترددي -0.5 ديسيبل | ≥90 جيجاهرتز | عرض نطاق ترددي -3 ديسيبل | ≥150 جيجاهرتز |
| خسارة العودة | ≥ 40 ديسيبل | التوجيه | ≥ 40 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 1.0ps | الفقد المعتمد على الاستقطاب | ≤ 0.7 ديسيبل |
| عزل القناة عند التردد المركزي |
مستوى الصوت المجاور ≥ 15 ديسيبل
غير متجاور ≥ 30 ديسيبل |
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |

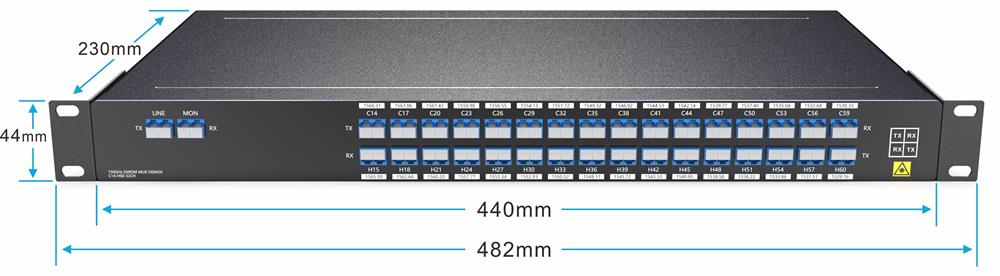

| الوزن الصافي | 3.5 كجم | الأبعاد (الارتفاع × العرض × العمق) | 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.

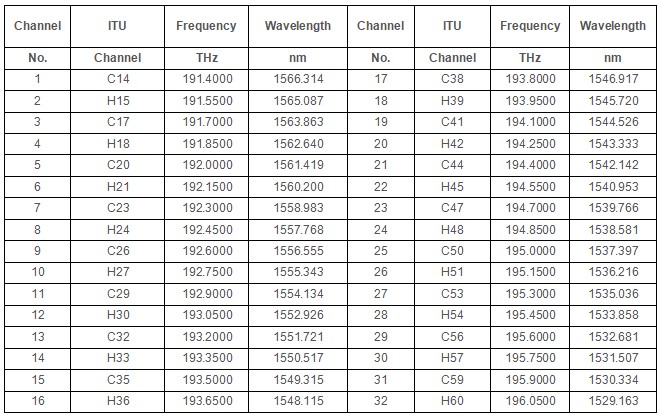

خطة هانيل 32Port AWG - على الشبكة
قائمة قنوات الجدول 1: نطاقات تمرير AAWG ذات 32 قناة
معلومات عن العبوة
وحدة تحكم DWDM بـ 32 قناة، مقاس 19 بوصة، وحدة رف واحدة
معلومات الطلب
| رقم المنتج | وصف المنتج |
| DMD32-1U01-150GHZ-M-C14H60 | مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز و32 قناة C14-H60 (1566.314 نانومتر - 1529.163 نانومتر) مع منفذ مراقبة، LC/UPC، وحدة رف 1U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
