مواصفات جهاز إرسال واستقبال لاسلكي حراري من النوع A ذو 32 قناة بتردد 150 جيجاهرتز، يعمل بنظام DWDM MUX/DEMUX
مُوَزِّع/مُفَكِّك إشارات ثنائي النطاق DWDM ذو 32 قناة، يعمل بتردد 150 جيجاهرتز، مُوَزِّع/مُفَكِّك إشارات ثنائي النطاق C، مُوَزِّع/مُفَكِّك إشارات ثنائي النطاق DWDM ...
1. مقدمة
يعمل جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 32 قناة بتردد 150 جيجاهرتز في النطاق C، ويلبي المواصفات التالية ضمن نطاق درجة حرارة التشغيل.
2. ملاحظة تعريفية:
3. عقوبة المنتج

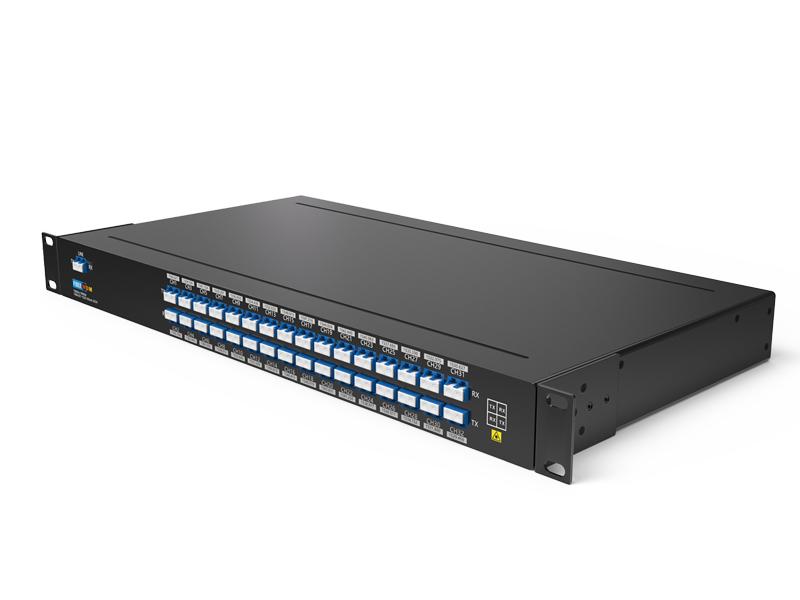

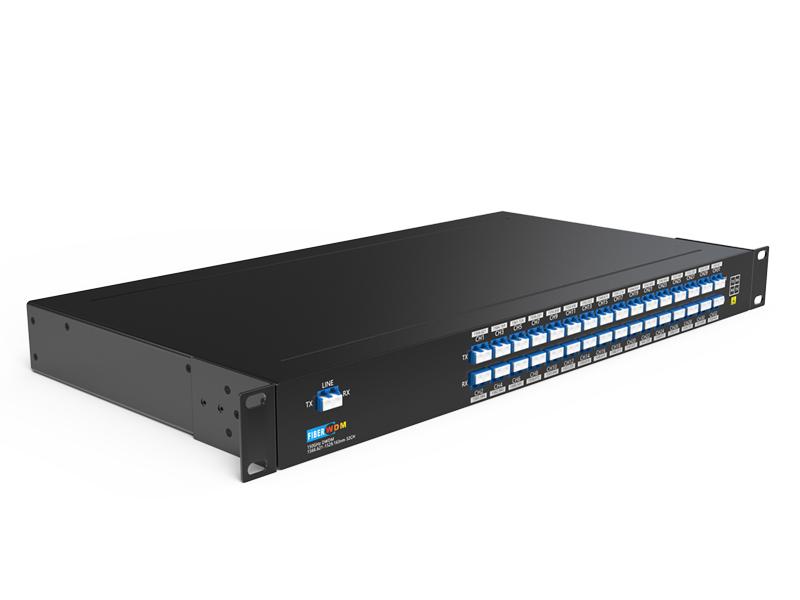

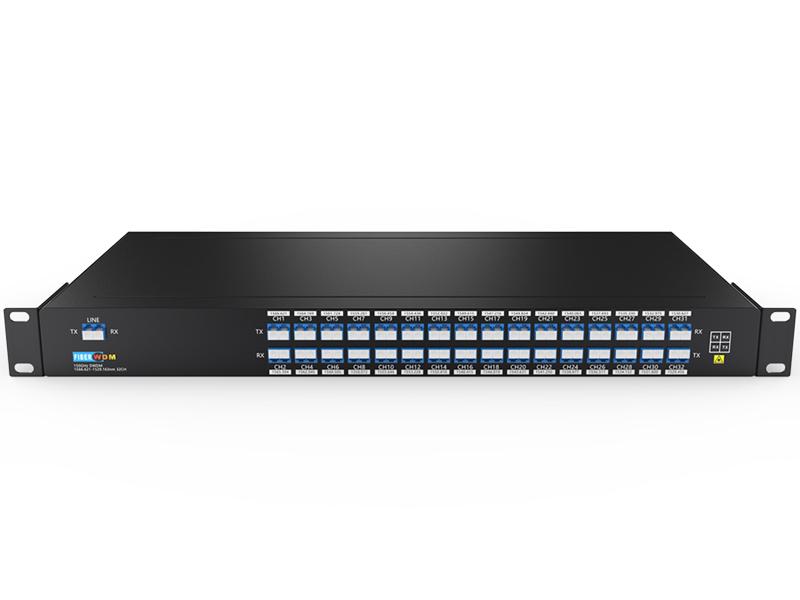

مُضاعِف/مُزيل مُضاعِف DWDM بتردد 150 جيجاهرتز، 32 قناة، وحدة رف واحدة
4. المعايير الفنية
|
المعلمة |
مواصفة |
الوحدات |
ملحوظات |
||
|
مين |
يكتب |
الأعلى |
|||
|
تباعد القنوات |
150 |
جيجاهرتز |
|
||
|
عدد القنوات |
32 |
الفصل |
|
||
|
ترددات القنوات |
شبكة الاتحاد الدولي للاتصالات |
تيراهيرتز |
|
||
|
نطاق تردد القناة المتاحة |
191.2 |
|
196.7 |
تيراهيرتز |
|
|
نطاق تمرير القناة |
-60 |
|
+60 |
جيجاهرتز |
|
|
-0.48 |
|
+0.48 |
نانومتر |
|
|
|
دقة الطول الموجي المركزي |
-0.05 |
|
+0.05 |
نانومتر |
|
|
-6.25 |
|
+6.25 |
جيجاهرتز |
|
|
|
فقد الإدخال |
|
|
5.5 |
ديسيبل |
@Center Wavelength |
|
|
|
6.0 |
ديسيبل |
عرض النطاق الترددي الكامل |
|
|
تموج نطاق التمرير |
|
|
0.6 |
نانومتر |
عرض النطاق الترددي الكامل |
|
عرض النطاق الترددي عند 1.5 ديسيبل |
135 |
|
|
جيجاهرتز |
|
|
عرض النطاق الترددي عند 3.0 ديسيبل |
160 |
|
|
جيجاهرتز |
|
|
عرض النطاق الترددي عند 20 ديسيبل |
|
|
310 |
جيجاهرتز |
|
|
توحيد فقد الإدخال في الاتحاد الدولي للاتصالات |
|
|
1.50 |
ديسيبل |
|
|
الفقد المعتمد على الاستقطاب |
|
|
0.5 |
ديسيبل |
|
|
عزل القناة المجاورة |
13 |
15 |
|
ديسيبل |
|
|
عزل القنوات غير المتجاورة |
30 |
35 |
|
ديسيبل |
|
|
التداخل الكلي |
11 |
13 |
|
ديسيبل |
|
|
التوجيه |
50 |
|
|
ديسيبل |
|
|
فقدان العودة مع الموصلات |
40 |
45 |
|
ديسيبل |
|
|
التشتت اللوني |
-20 |
|
+20 |
بيكو ثانية/نانومتر |
|
|
PMD |
|
|
0.5 |
ملاحظة: |
|
|
معالجة الطاقة الضوئية للمنفذ المشترك |
|
|
24 |
ديسيبل ميلي واط |
|
5. ظروف التشغيل
|
المعلمة |
|
مين |
|
الأعلى |
الوحدات |
|
درجة حرارة |
|
-5 |
|
70 |
درجة مئوية |
|
رطوبة |
غير مكثف |
0 |
|
90 |
نسبة الرطوبة النسبية |
6. شروط التخزين
|
المعلمة |
|
مين |
|
الأعلى |
الوحدات |
|
درجة حرارة |
|
-40 |
|
85 |
درجة مئوية |
|
رطوبة |
غير مكثف |
0 |
|
90 |
نسبة الرطوبة النسبية |
7. مخطط القناة 32 منفذ AWG - على الشبكة
تعمل مولدات الإشارات العشوائية (AWG) في النطاق C. القنوات هي كالتالي:
الجدول 1
|
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
|
لا. |
قناة |
تيراهيرتز |
نانومتر |
لا. |
قناة |
تيراهيرتز |
نانومتر |
|
1 |
|
191.4000 |
1566.314 |
17 |
|
193.8000 |
1546.917 |
|
2 |
|
191.5500 |
1565.087 |
18 |
|
193.9500 |
1545.720 |
|
3 |
|
191.7000 |
1563.863 |
19 |
|
194.1000 |
1544.526 |
|
4 |
|
191.8500 |
1562.640 |
20 |
|
194.2500 |
1543.333 |
|
5 |
|
192.0000 |
1561.419 |
21 |
|
194.4000 |
1542.142 |
|
6 |
|
192.1500 |
1560.200 |
22 |
|
194.5500 |
1540.953 |
|
7 |
|
192.3000 |
1558.983 |
23 |
|
194.7000 |
1539.766 |
|
8 |
|
192.4500 |
1557.768 |
24 |
|
194.8500 |
1538.581 |
|
9 |
|
192.6000 |
1556.555 |
25 |
|
195.0000 |
1537.397 |
|
10 |
|
192.7500 |
1555.343 |
26 |
|
195.1500 |
1536.216 |
|
11 |
|
192.9000 |
1554.134 |
27 |
|
195.3000 |
1535.036 |
|
12 |
|
193.0500 |
1552.926 |
28 |
|
195.4500 |
1533.858 |
|
13 |
|
193.2000 |
1551.721 |
29 |
|
195.6000 |
1532.681 |
|
14 |
|
193.3500 |
1550.517 |
30 |
|
195.7500 |
1531.507 |
|
15 |
|
193.5000 |
1549.315 |
31 |
|
195.9000 |
1530.334 |
|
16 |
|
193.6500 |
1548.115 |
32 |
|
196.0500 |
1529.163 |
الجدول 2
|
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
|
لا. |
قناة |
تيراهيرتز |
نانومتر |
لا. |
قناة |
تيراهيرتز |
نانومتر |
|
1 |
|
191.3625 |
1566.621 |
17 |
|
193.7625 |
1547.216 |
|
2 |
|
191.5125 |
1565.394 |
18 |
|
193.9125 |
1546.019 |
|
3 |
|
191.6625 |
1564.169 |
19 |
|
194.0625 |
1544.824 |
|
4 |
|
191.8125 |
1562.945 |
20 |
|
194.2125 |
1543.631 |
|
5 |
|
191.9625 |
1561.724 |
21 |
|
194.3625 |
1542.440 |
|
6 |
|
192.1125 |
1560.505 |
22 |
|
194.5125 |
1541.250 |
|
7 |
|
192.2625 |
1559.287 |
23 |
|
194.6625 |
1540.063 |
|
8 |
|
192.4125 |
1558.072 |
24 |
|
194.8125 |
1538.877 |
|
9 |
|
192.5625 |
1556.858 |
25 |
|
194.9625 |
1537.693 |
|
10 |
|
192.7125 |
1555.646 |
26 |
|
195.1125 |
1536.511 |
|
11 |
|
192.8625 |
1554.436 |
27 |
|
195.2625 |
1535.330 |
|
12 |
|
193.0125 |
1553.228 |
28 |
|
195.4125 |
1534.152 |
|
13 |
|
193.1625 |
1552.022 |
29 |
|
195.5625 |
1532.975 |
|
14 |
|
193.3125 |
1550.818 |
30 |
|
195.7125 |
1531.800 |
|
15 |
|
193.4625 |
1549.615 |
31 |
|
195.8625 |
1530.627 |
|
16 |
|
193.6125 |
1548.415 |
32 |
|
196.0125 |
1529.456 |
الجدول 3
|
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
قناة |
الاتحاد الدولي للاتصالات |
تكرار |
الطول الموجي |
|
لا. |
قناة |
تيراهيرتز |
نانومتر |
لا. |
قناة |
تيراهيرتز |
نانومتر |
|
1 |
|
191.4375 |
1566.007 |
17 |
|
193.8000 |
1546.917 |
|
2 |
|
191.5875 |
1564.781 |
18 |
|
193.9500 |
1545.720 |
|
3 |
|
191.7375 |
1563.557 |
19 |
|
194.1000 |
1544.526 |
|
4 |
|
191.8875 |
1562.334 |
20 |
|
194.2500 |
1543.333 |
|
5 |
|
192.0375 |
1561.114 |
21 |
|
194.4000 |
1542.142 |
|
6 |
|
192.1875 |
1559.896 |
22 |
|
194.5500 |
1540.953 |
|
7 |
|
192.3375 |
1558.679 |
23 |
|
194.7000 |
1539.766 |
|
8 |
|
192.4875 |
1557.465 |
24 |
|
194.8500 |
1538.581 |
|
9 |
|
192.6375 |
1556.252 |
25 |
|
195.0000 |
1537.397 |
|
10 |
|
192.7875 |
1555.041 |
26 |
|
195.1500 |
1536.216 |
|
11 |
|
192.9375 |
1553.832 |
27 |
|
195.3000 |
1535.036 |
|
12 |
|
193.0875 |
1552.625 |
28 |
|
195.4500 |
1533.858 |
|
13 |
|
193.2375 |
1551.420 |
29 |
|
195.6000 |
1532.681 |
|
14 |
|
193.3875 |
1550.216 |
30 |
|
195.7500 |
1531.507 |
|
15 |
|
193.5375 |
1549.015 |
31 |
|
195.9000 |
1530.334 |
|
16 |
|
193.6875 |
1547.815 |
32 |
|
196.0500 |
1529.163 |

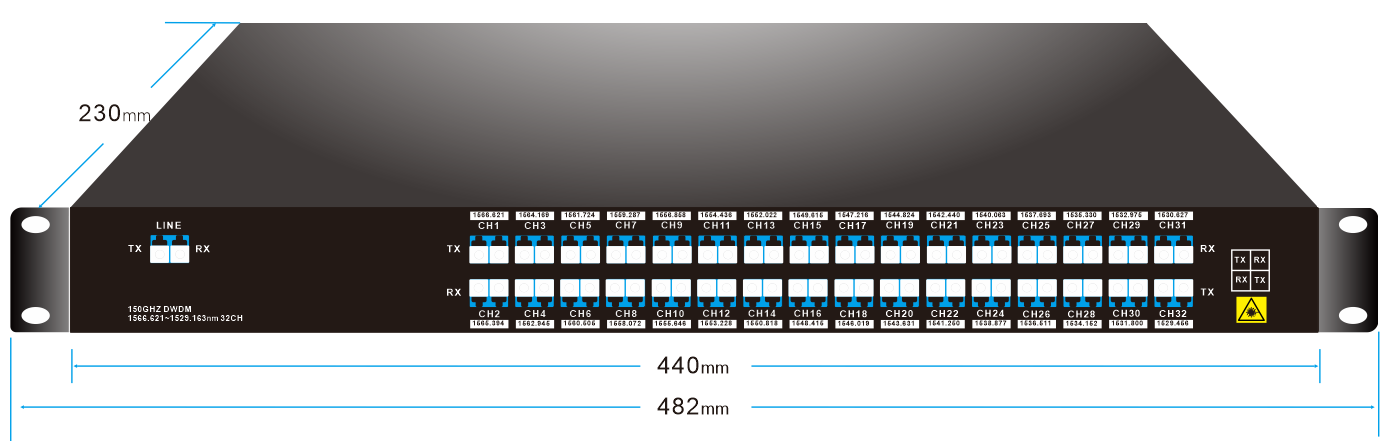

8. رسم العبوة
9. معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD32-1U01-150G-A |
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز، 32 قناة (1566.314~1529.163 نانومتر)، ألياف ضوئية مزدوجة، LC/UPC، وحدة رف 1U |
|
DMD32-1U01-150G-B |
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز، 32 قناة (1566.621~1529.456 نانومتر)، ألياف ضوئية مزدوجة، LC/UPC، وحدة رف 1U |
|
DMD32-1U01-150G-C |
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز، 32 قناة (1566.007~1529.163 نانومتر)، ألياف ضوئية مزدوجة، LC/UPC، وحدة رف 1U |
