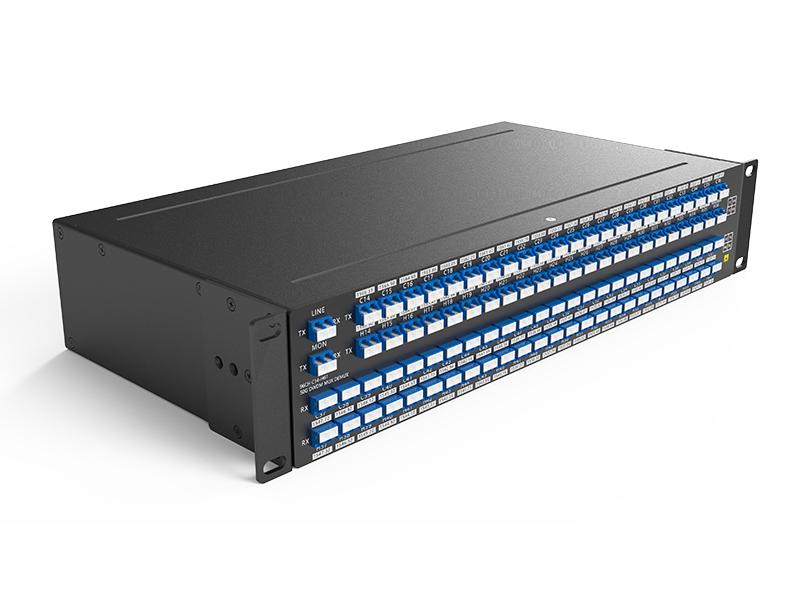

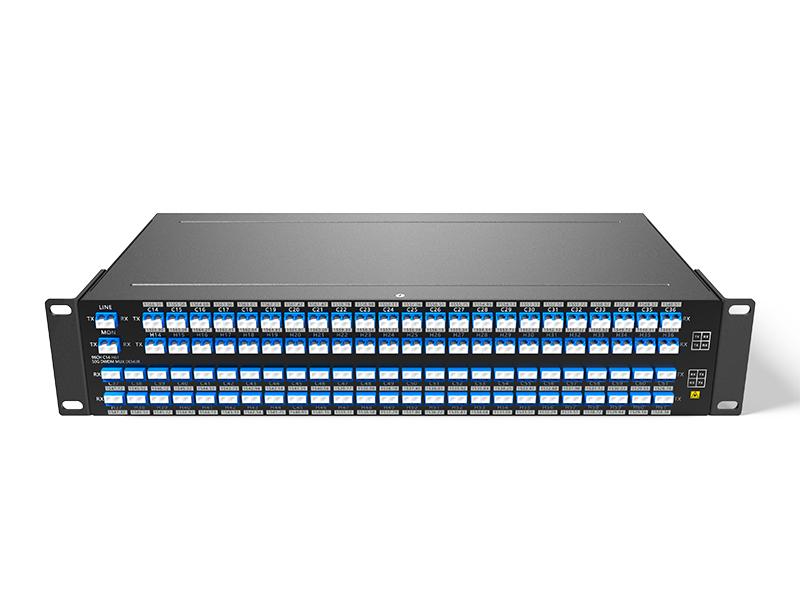

مُضاعِف/مُفكِّك إشارة DWDM ثنائي الألياف 96 قناة C14-H61 بتردد 50 جيجاهرتز ومنفذ مراقبة، LC/UPC، وحدة رف 2U
تم تصميم جهاز الإرسال والاستقبال DWDM 96CH MUX DEMUX بتردد 50 جيجاهرتز بواسطة FIBERWDM، بطول موجي من C14 إلى H61 (1566.31 نانومتر ~ 1528.38 نانومتر)، وفقًا لشبكة ITU-T G.694.1 50 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 96 قناة هو جهاز سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (منافذ الطول الموجي < 7.0 ديسيبل). وعند اقترانه بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذو 96 قناة دعم الإرسال لمسافات طويلة.

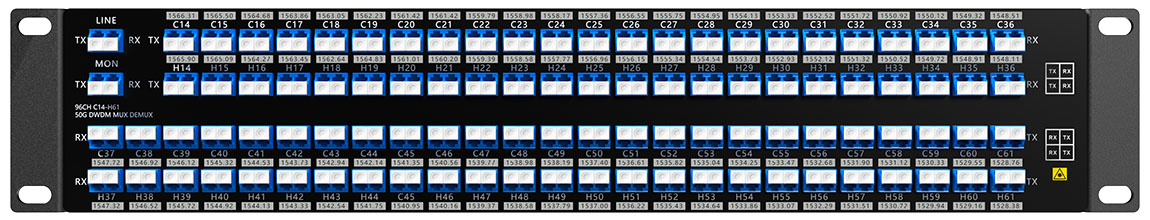

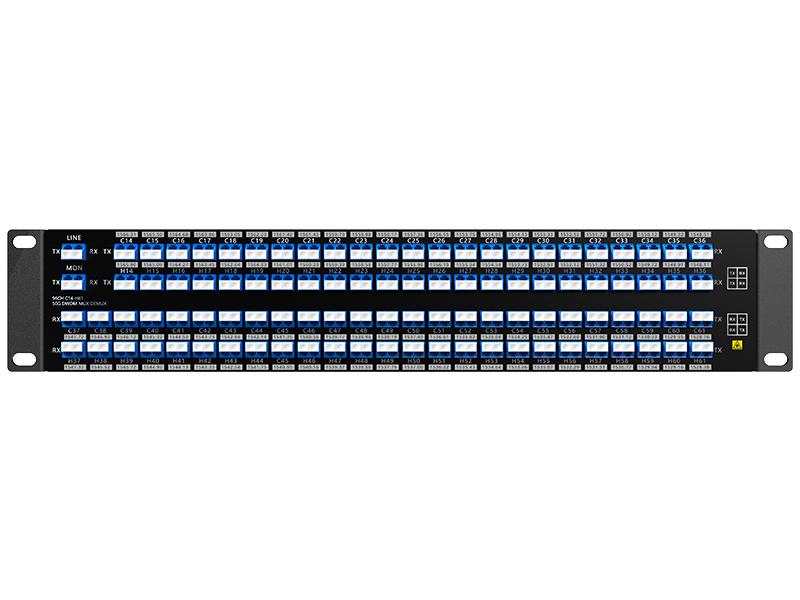

لوحة المنتج
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يسهل عملية استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.

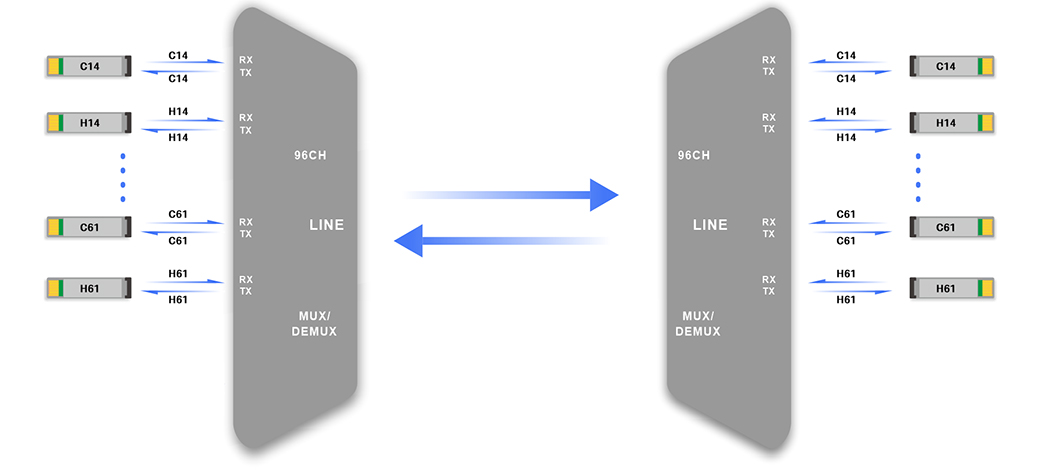

لاين لينك
جهاز DWDM MUX DEMUX ذو 96 قناة، يدعم 96 قناة مختلفة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
96 قناة C14/H14-C61/H61 |
تباعد القنوات |
50 جيجاهرتز (0.4 نانومتر) |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
تكنولوجيا |
AAWG (FAT-TOP) |
|
فقد الإدخال |
≤7.0 مليار |
فقدان الاتصال |
≤ 14 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
التداخل الكلي |
≥25 ديسيبل |
تموج في نطاق التردد |
|
|
نطاق تمرير -1 ديسيبل |
≥0.18 ديسيبل |
نطاق تمرير -3 ديسيبل |
≥0.28 ديسيبل |
|
خسارة العودة |
≥ 40 ديسيبل |
التوجيه |
≥ 40 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.5ps |
الفقد المعتمد على الاستقطاب |
≤ 0.5 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
غير متجاور ≥ 30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
4.5 كجم |

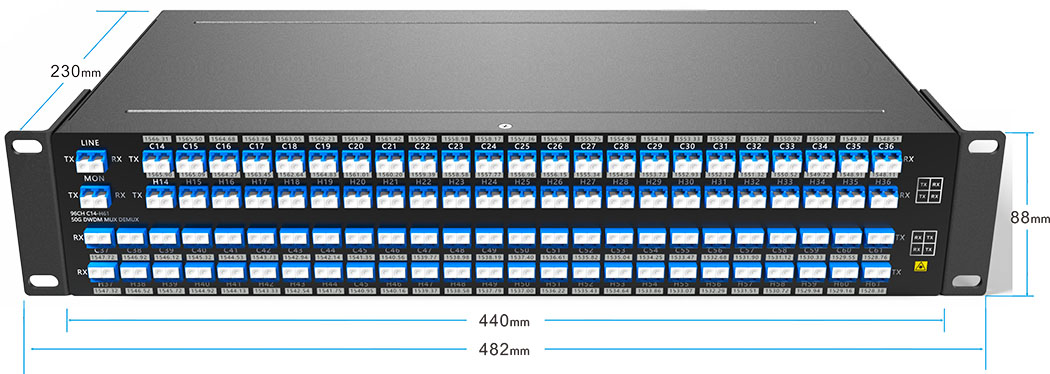

الأبعاد (الارتفاع × العرض × العمق) |
88 × 440 × 230 مم |
معلومات عن العبوة
رف 96 قناة DWDM 1U
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD96-2U01-C14H61 |
مُضاعِف/مُفكِّك إشارة DWDM بتردد 50 جيجاهرتز، 96 قناة (C14/H14-C61/H61)، مع منفذ مراقبة، وألياف ضوئية مزدوجة، وLC/UPC، ووحدة رف 2U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
