سمات
خسائر منخفضة وموثوقية عالية
واجهة تسلسلية (RS-232)
تصميم معياري
خالٍ من الإيبوكسي على المسار البصري
التطبيقات
شبكة رينغ
المراقبة عن بعد في الشبكة الضوئية
اختبار مكونات الألياف البصرية
OSW-1X8-600UM
مفتاح بصري ميكانيكي 1×8، 400-2500 ميكرومتر، ألياف 600 ميكرومتر بطول 0.5 متر، موصلات SMA905
1x8 صُمم هذا المفتاح البصري الميكانيكي وأُنتج بواسطة شركة FIBERWDM، وهو نوع من معدات التحكم في مسار الضوء، ويستخدم أليافًا ضوئية بقطر 600 ميكرومتر، ويتراوح طول موجة التشغيل بين 400 و2500 ميكرومتر. يُتيح هذا المفتاح إمكانية تبديل مسار الضوء في الألياف الضوئية متعددة القنوات. في أنظمة نقل الألياف الضوئية، يُستخدم لمراقبة الألياف متعددة القنوات، واختيار مصادر/كواشف الضوء المتعددة، وحماية مسار الألياف الضوئية، وغيرها. إضافةً إلى ذلك، يُستخدم أيضًا في أنظمة اختبار الألياف الضوئية لاختبار الألياف الضوئية والمكونات ذات الصلة، واختبار الكابلات الخارجية، وأنظمة مراقبة أجهزة الاستشعار الضوئية متعددة النقاط.
تحديد
|
المعلمة |
قيم المعلمات |
|
نموذج |
OSW-1X8-600UM |
|
فقد الإدخال |
≤1.5 ديسيبل |
|
نطاق الطول الموجي |
400-2500 نانومتر |
|
نوع الألياف |
600 ميكرومتر |
|
خسارة العودة |
≥30 ديسيبل |
|
التداخل |
≥ 50 ديسيبل |
|
PDL |
≤0.1 ديسيبل |
|
WDL |
≤0.25 ديسيبل |
|
TDL |
≤0.25 ديسيبل |
|
قابلية التكرار |
≤0.1 ديسيبل |
|
حياة |
>107 |
|
وقت التبديل |
≤20 مللي ثانية (القناة المجاورة) |
|
موصل |
SMA905 |
|
وضع التحكم |
RS232 |
|
مصدر الطاقة التشغيلية |
5 فولت / 1000 مللي أمبير |
|
حجم المنتج |
220 × 204 × 48 |
|
درجة حرارة التشغيل |
من -20 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التشغيل |
من -40 درجة مئوية إلى +85 درجة مئوية |
مواصفات الدبوس
|
موصل DB-9 ذكر |
|||
|
رقم التعريف الشخصي |
المدخلات والمخرجات |
إشارة |
وصف |
|
2 |
مدخل |
RXD |
استلام البيانات |
|
3 |
خارج |
TXD |
إرسال البيانات |
|
5.8 |
قوة |
أرضي |
أرضي |
|
9 |
قوة |
VCC |
مصدر طاقة بجهد مستمر 5.0±5% (بحد أقصى 1000 مللي أمبير) |
|
1، 4، 6، 7 |
كارولاينا الشمالية |
كارولاينا الشمالية |
كارولاينا الشمالية |

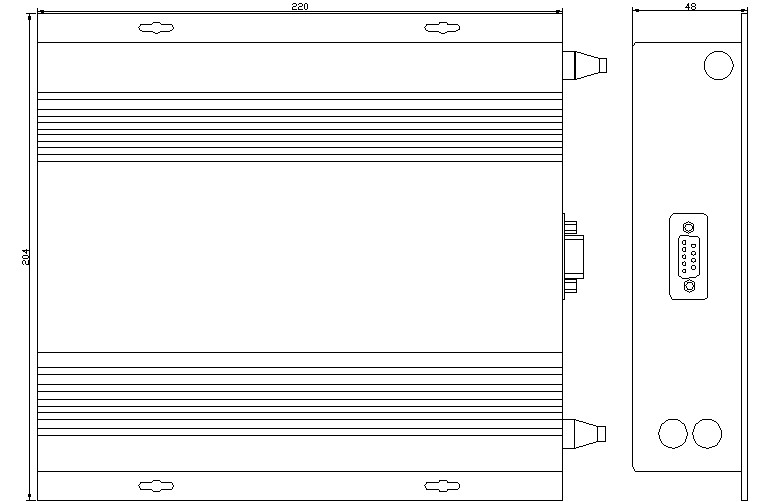

الأبعاد

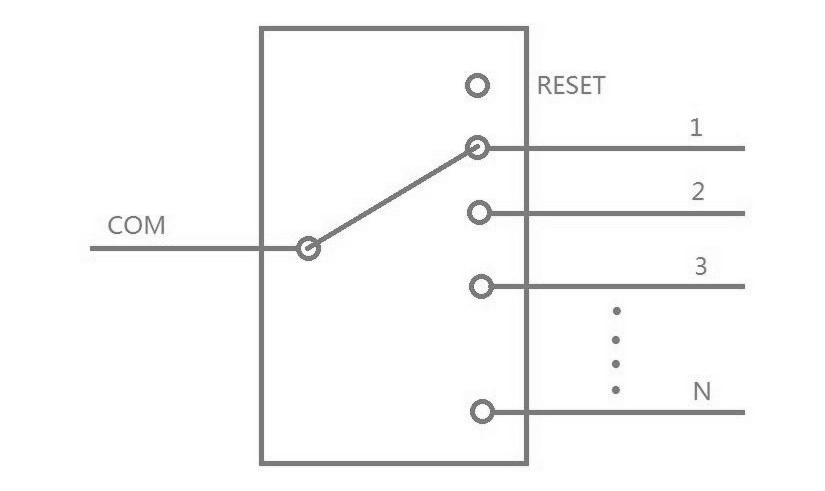

المسار البصري

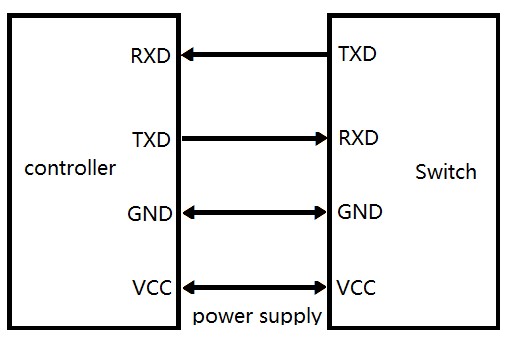

مخطط التحكم
