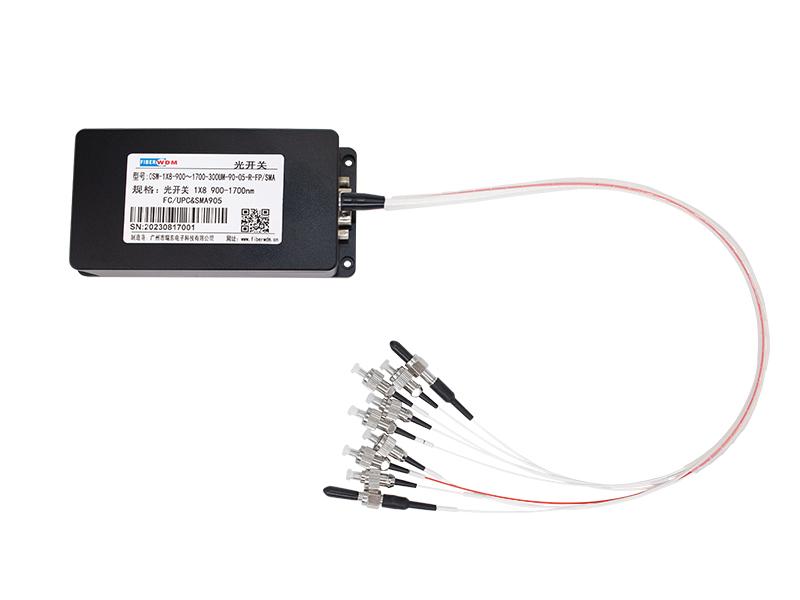

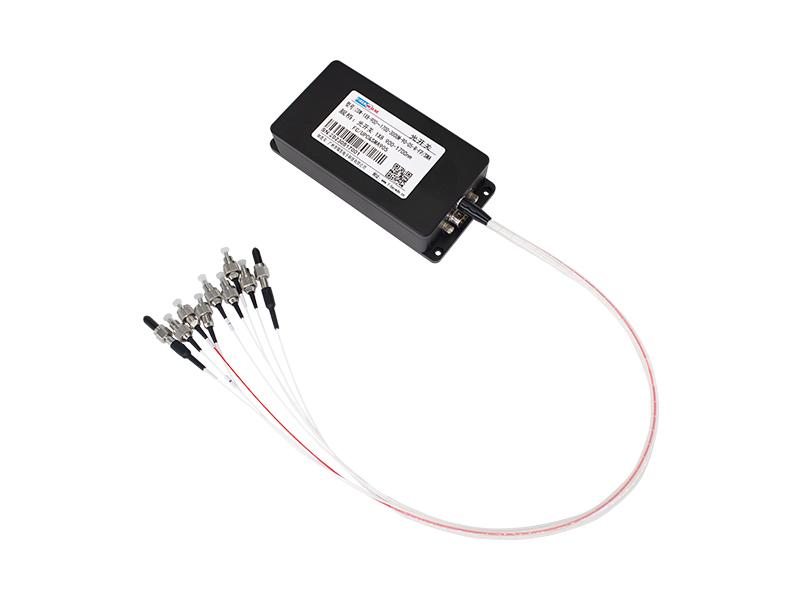

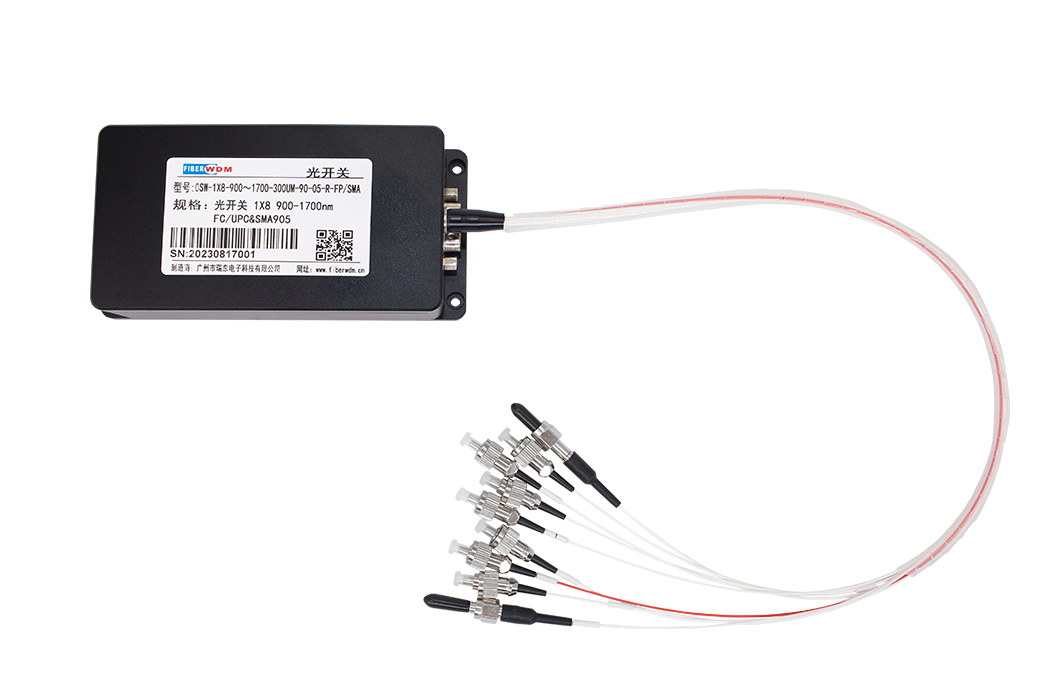

OSW-1X8-300UM

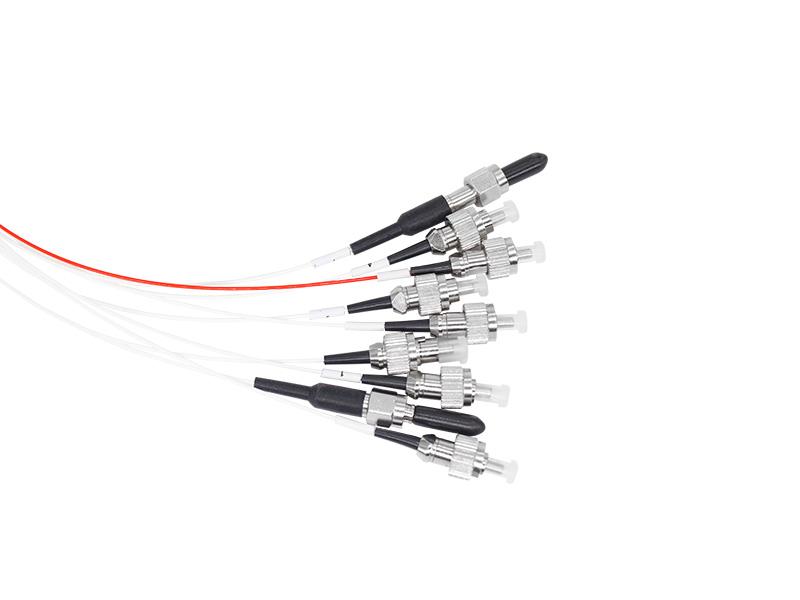

مفتاح بصري ميكانيكي 1×8، 900-1700 نانومتر، ألياف 300 ميكرومتر 0.5 متر، COM FC/UPC، موصلات SMA905 ثنائية الإخراج، موصلات FC/UPC سداسية الإخراج.
مفتاح بصري ميكانيكي 1x8 هو نوع من معدات التحكم في مسار الضوء. يُتيح هذا المفتاح إمكانية تبديل مسار الضوء في الألياف الضوئية متعددة القنوات. في أنظمة نقل الألياف الضوئية، يُستخدم لمراقبة الألياف متعددة القنوات، واختيار مصادر/كواشف الضوء المتعددة، وحماية مسار الألياف الضوئية، وغيرها. بالإضافة إلى ذلك، يُستخدم أيضًا في أنظمة اختبار الألياف الضوئية لاختبار الألياف الضوئية والمكونات ذات الصلة، واختبار الكابلات الخارجية، وأنظمة مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
تحديد
|
المعلمة |
قيم المعلمات |
|
نموذج |
OSW-1X3-300UM |
|
فقد الإدخال |
النموذجي: 1.0 ديسيبل الحد الأقصى: 1.2 ديسيبل |
|
نطاق الطول الموجي |
900-1700 نانومتر |
|
طول الموجة الاختبارية |
850 نانومتر |
|
نوع الألياف |
300UM (NA=0.22) |
|
خسارة العودة |
≥30 ديسيبل |
|
التداخل |
≥50 ديسيبل |
|
PDL |
≤0.05 ديسيبل |
|
WDL |
≤0.25 ديسيبل |
|
TDL |
≤0.25 ديسيبل |
|
قابلية التكرار |
≤0.03 ديسيبل |
|
حياة |
>107 |
|
وقت التبديل |
≤20 مللي ثانية (القناة المجاورة) |
|
القدرة البصرية |
≤500 ميلي واط |
|
موصل |
FC، LC، SC، ST |
|
وضع التحكم |
RS-232 |
|
مصدر الطاقة التشغيلية |
5 فولت / 600 مللي أمبير |
|
حجم المنتج |
130 × 64 × 32 |
|
درجة حرارة التشغيل |
من -20 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التشغيل |
من -40 درجة مئوية إلى +85 درجة مئوية |
مواصفات الدبوس
|

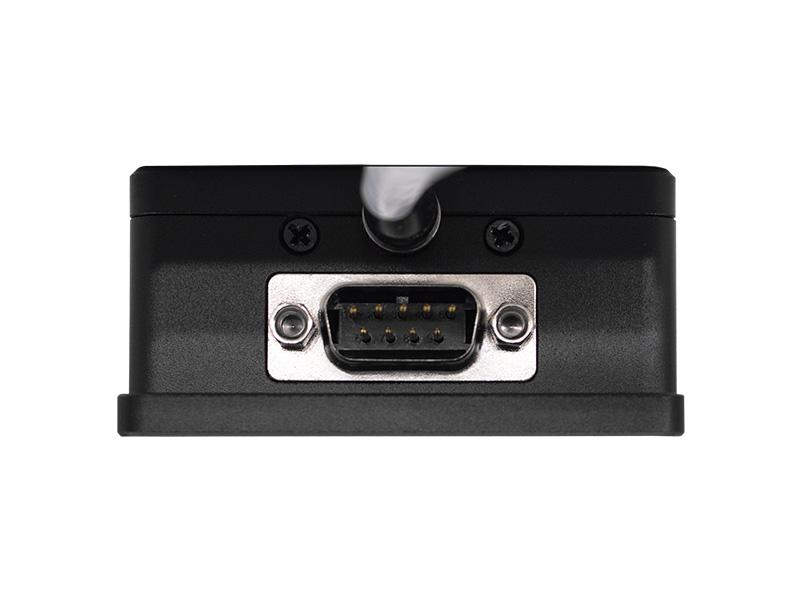

موصل DB-9 ذكر |
|||
|
رقم التعريف الشخصي |
المدخلات والمخرجات |
إشارة |
وصف |
|
2 |
مدخل |
RXD |
استلام البيانات |
|
3 |
خارج |
TXD |
إرسال البيانات |
|
5 |
قوة |
أرضي |
أرضي |
|
8 |
قوة |
أرضي |
أرضي |
|
9 |
قوة |
VCC1 |
مصدر طاقة تيار مستمر 5.0±5% (600 مللي أمبير) |
|
1، 4، 6، 7، 10 |
كارولاينا الشمالية |
كارولاينا الشمالية |
خالي |

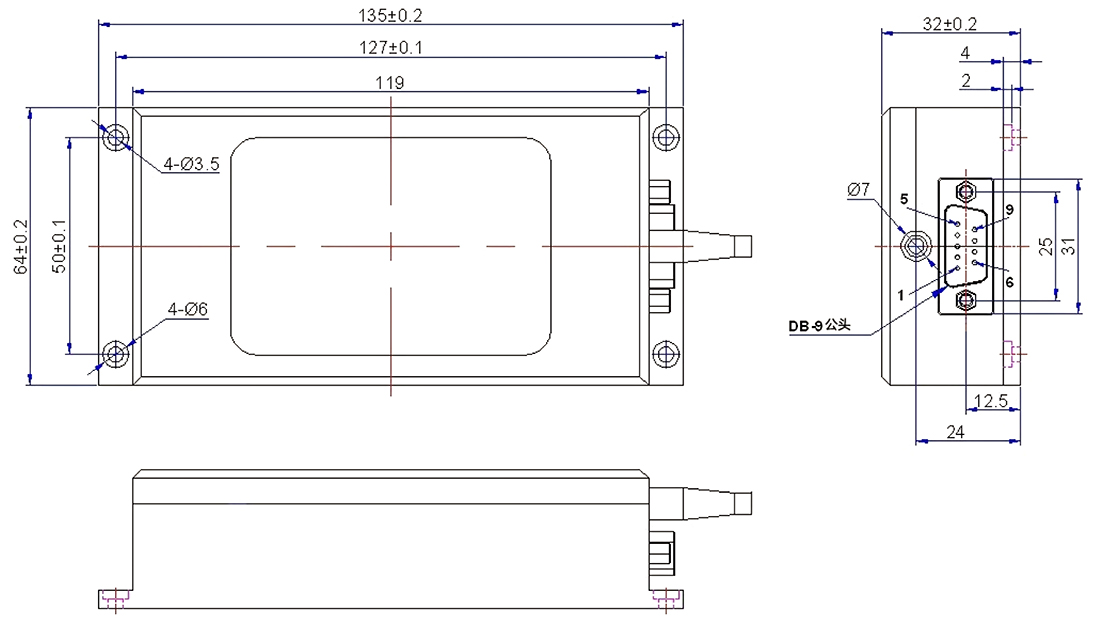

الأبعاد

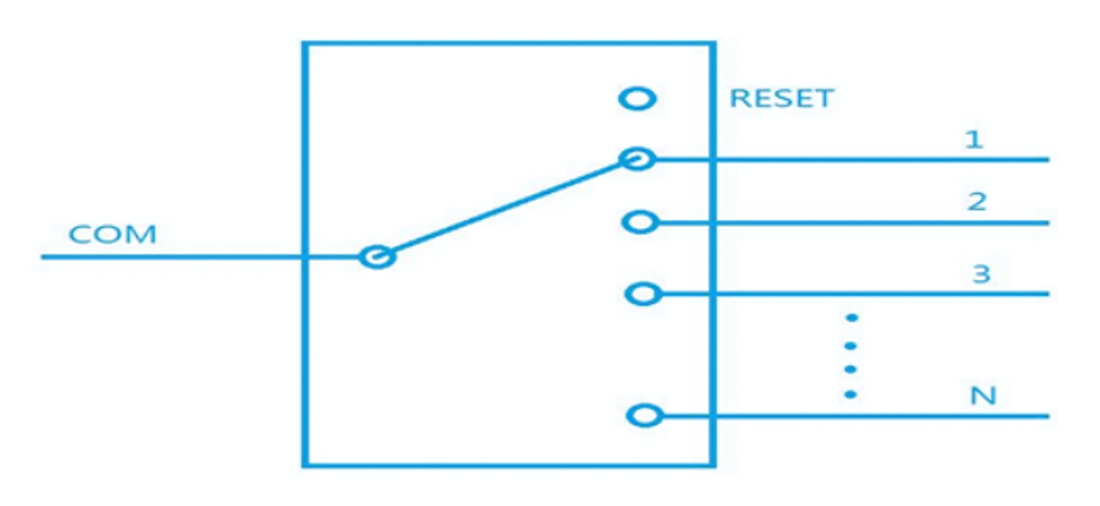

المسار البصري

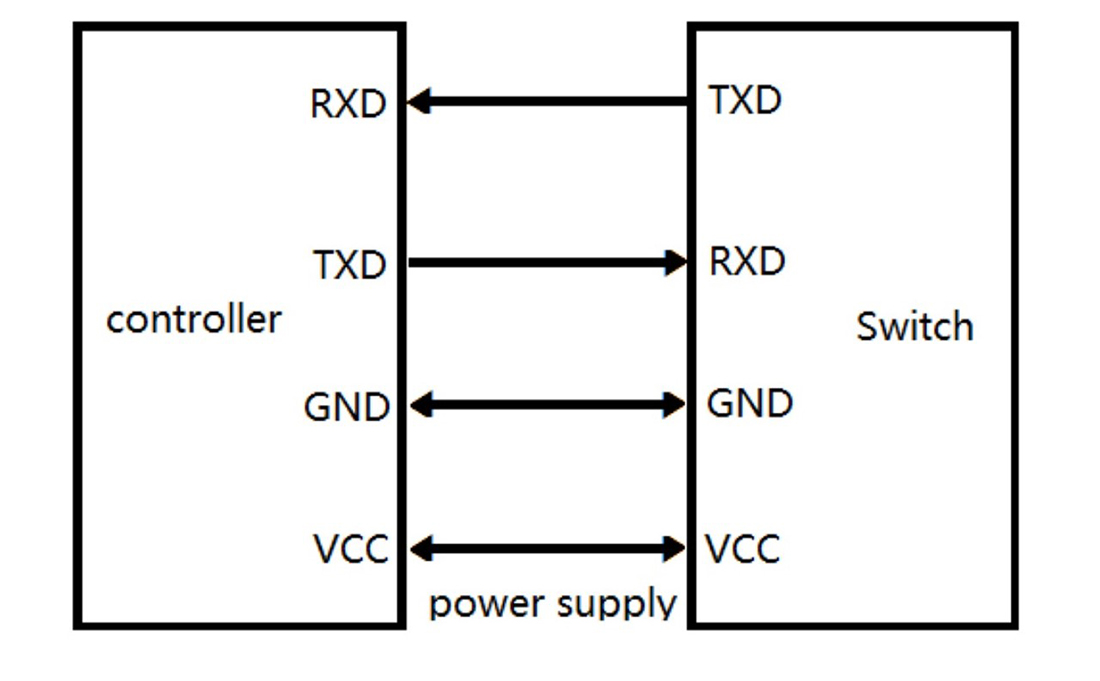

مخطط التحكم
