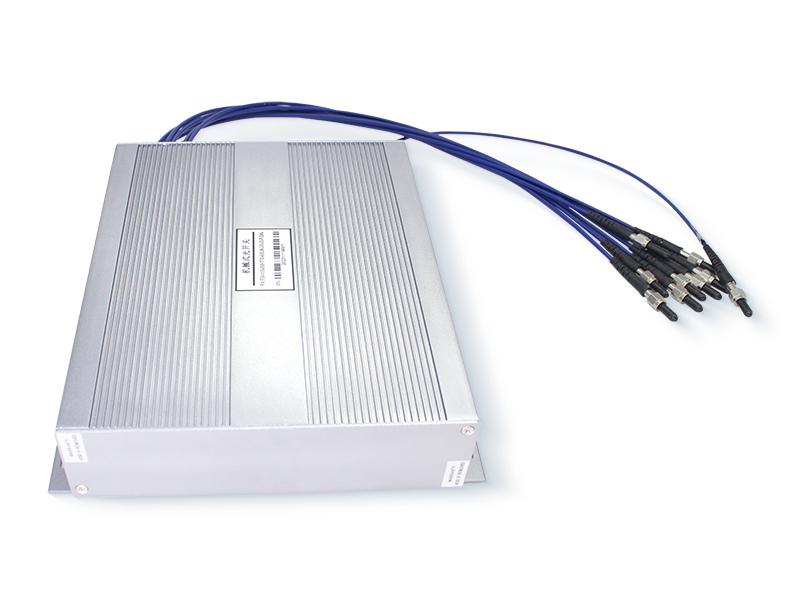

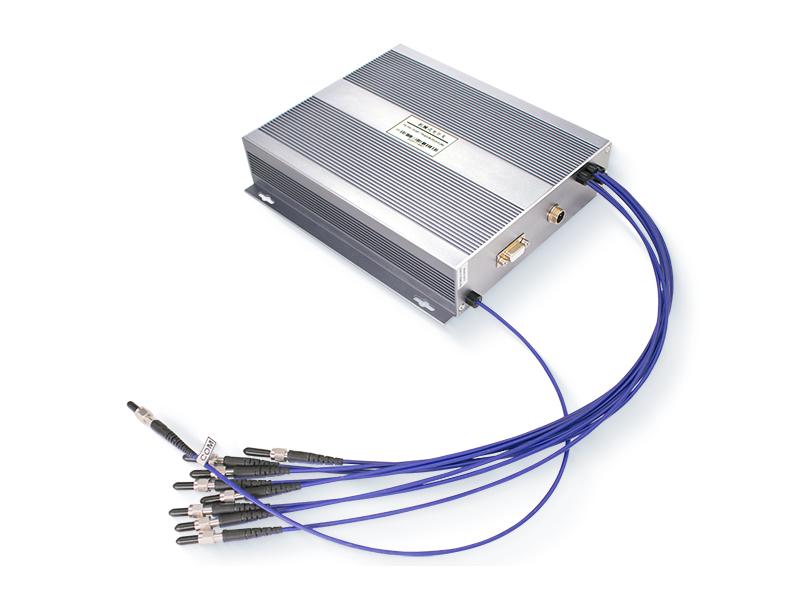

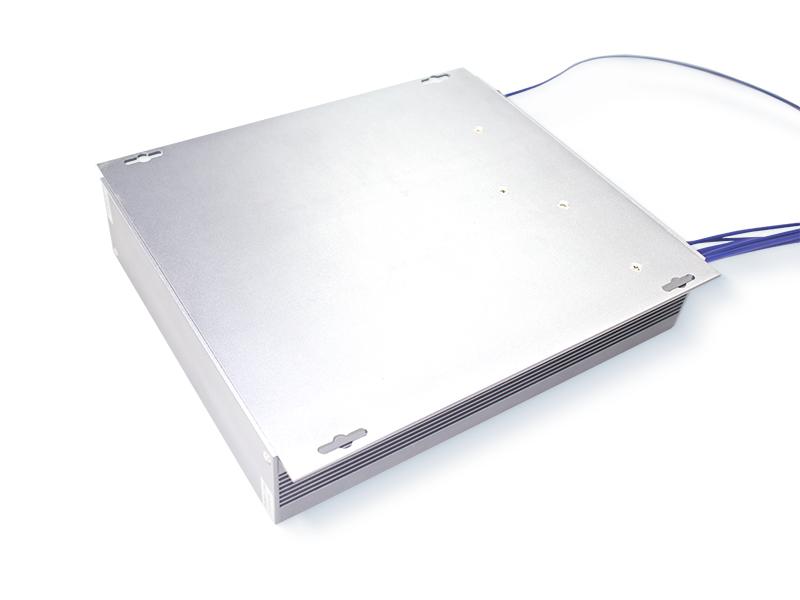

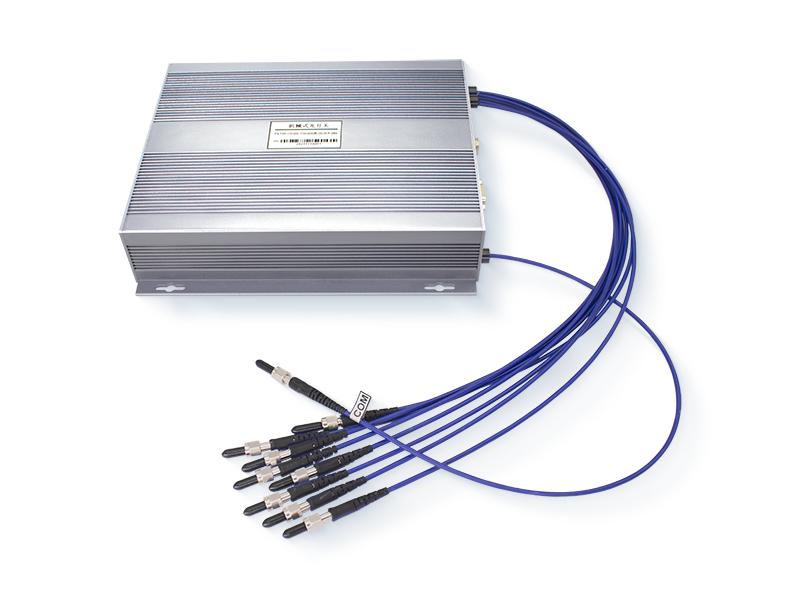

OSW-1X8-600UM

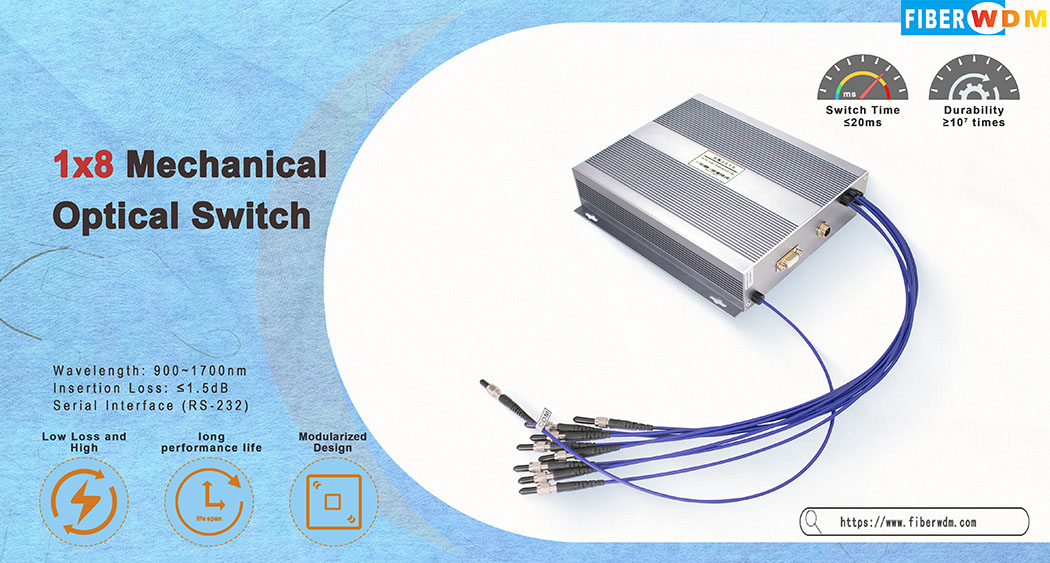

مفتاح بصري ميكانيكي 1×8، 900-1700 ميكرومتر، ألياف 600 ميكرومتر بطول 0.5 متر، موصلات SMA905
صُمم مفتاح التبديل البصري الميكانيكي 1x8 وأُنتج بواسطة شركة FIBERWDM، وهو نوع من معدات التحكم في مسار الضوء، ويستخدم أليافًا ضوئية بقطر 600 ميكرومتر، وموجة تشغيل تتراوح بين 900 و1700 ميكرومتر. يُتيح هذا المفتاح إمكانية تبديل مسار الضوء عبر الألياف الضوئية متعددة القنوات. في أنظمة نقل الألياف الضوئية، يُستخدم لمراقبة الألياف متعددة القنوات، واختيار مصادر/كواشف الضوء المتعددة، وحماية مسار الألياف الضوئية، وغيرها. بالإضافة إلى ذلك، يُستخدم أيضًا في أنظمة اختبار الألياف الضوئية لاختبار الألياف الضوئية والمكونات ذات الصلة، واختبار الكابلات الخارجية، وأنظمة مراقبة أجهزة الاستشعار الضوئية متعددة النقاط.
تحديد
|
المعلمة |
قيم المعلمات |
|
نموذج |
OSW-1X8-600UM |
|
فقد الإدخال |
≤1.5 ديسيبل |
|
نطاق الطول الموجي |
900-1700 نانومتر |
|
نوع الألياف |
600 ميكرومتر |
|
خسارة العودة |
≥30 ديسيبل |
|
التداخل |
≥ 50 ديسيبل |
|
PDL |
≤0.1 ديسيبل |
|
WDL |
≤0.25 ديسيبل |
|
TDL |
≤0.25 ديسيبل |
|
قابلية التكرار |
≤0.1 ديسيبل |
|
حياة |
>107 |
|
وقت التبديل |
≤20 مللي ثانية (القناة المجاورة) |
|
موصل |
SMA905 |
|
وضع التحكم |
RS232 |
|
مصدر الطاقة التشغيلية |
5 فولت / 1000 مللي أمبير |
|
حجم المنتج |
220 × 204 × 48 |
|
درجة حرارة التشغيل |
من -20 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التشغيل |
من -40 درجة مئوية إلى +85 درجة مئوية |
مواصفات الدبوس
|
موصل DB-9 ذكر |
|||
|
رقم التعريف الشخصي |
المدخلات والمخرجات |
إشارة |
وصف |
|
2 |
مدخل |
RXD |
استلام البيانات |
|
3 |
خارج |
TXD |
إرسال البيانات |
|
5.8 |
قوة |
أرضي |
أرضي |
|
9 |
قوة |
VCC |
مصدر طاقة بجهد مستمر 5.0±5% (بحد أقصى 1000 مللي أمبير) |
|
1، 4، 6، 7 |
كارولاينا الشمالية |
كارولاينا الشمالية |
كارولاينا الشمالية |

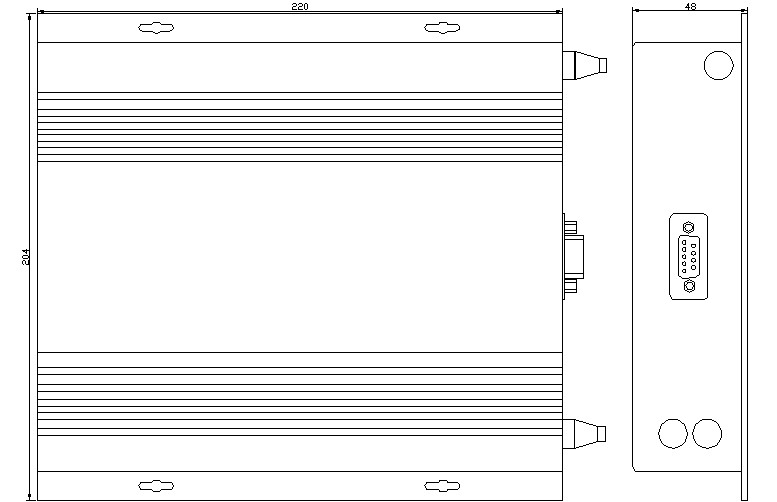

الأبعاد

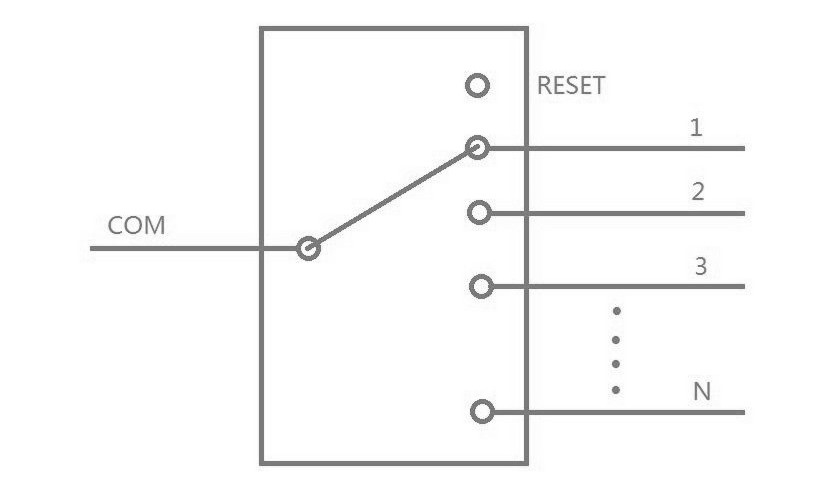

المسار البصري

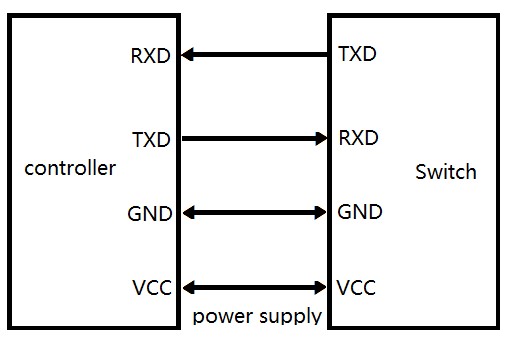

مخطط التحكم
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
مفتاح بصري ميكانيكي 1x2

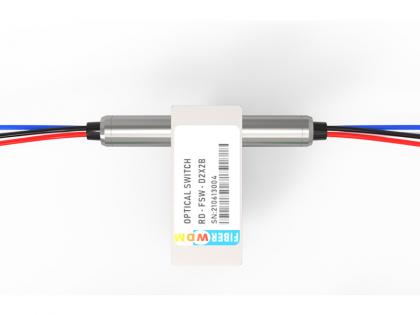

مفتاح بصري ميكانيكي مزدوج 1x2

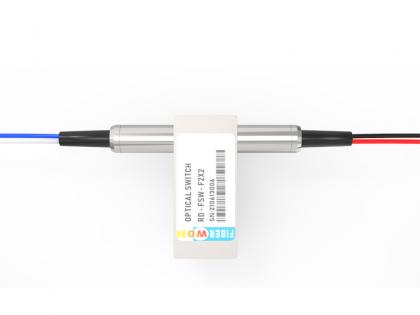

مفتاح بصري ميكانيكي كامل 2x2
مفتاح بصري ميكانيكي ثنائي الاتجاه 2x2

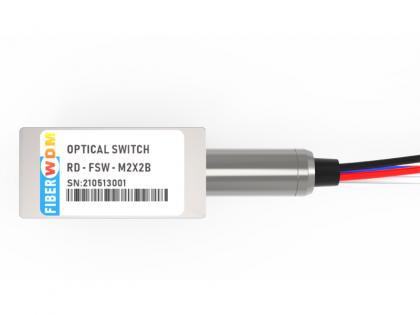

مفتاح بصري ميكانيكي مزدوج 2x2 للتجاوز
