مفتاح بصري ميكانيكي 1x8

طول الموجة التشغيلية

1260~1620 نانومتر (SM)

850 نانومتر (MM)

فقد الإدخال

≤1.2 ديسيبل

الفقد المعتمد على الطول الموجي

≤0.35 ديسيبل

الفقد المعتمد على الاستقطاب

≤0.05 ديسيبل

الفقد المعتمد على درجة الحرارة

≤0.25 ديسيبل

خسارة العودة

SM≥50dB

MM≥30dB

التداخل الصوتي

SM≥55dB

MM≥35dB

وقت التبديل

≤8 مللي ثانية

قابلية التكرار

≤±0.02 ديسيبل

متانة

≥10 ⁷ أوقات

جهد التشغيل

3 أو 5 فولت

نوع المفتاح

غير قابل للقفل/قابل للقفل

درجة حرارة التشغيل

-20~+70 درجة مئوية

درجة حرارة التخزين

-40~+85 درجة مئوية

القدرة الضوئية

≤500 ميلي واط

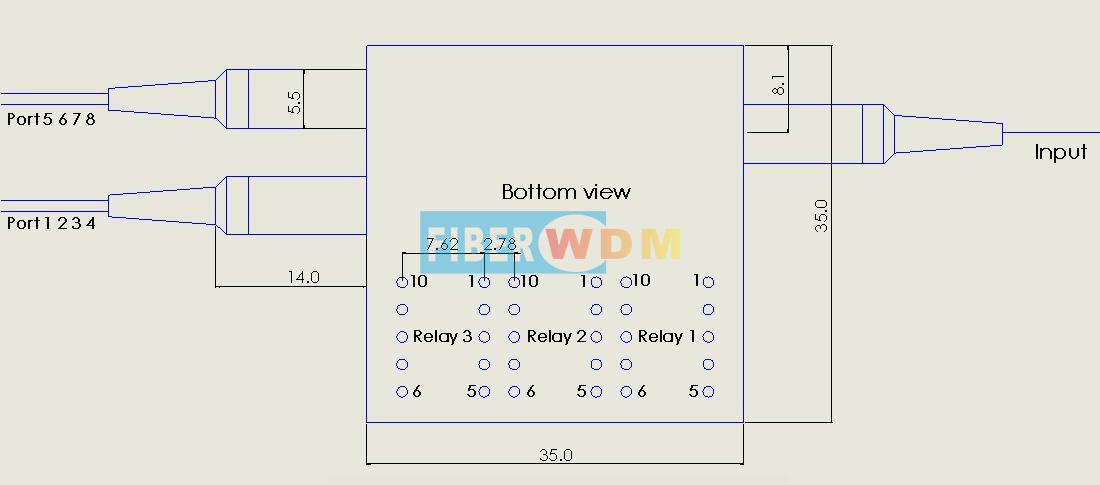

الأبعاد

35.0 طول × 35.0 عرض × 9 ارتفاع ملم

يكتب

بصري

طريق

التتابع

محرك كهربائي

مستشعر الحالة

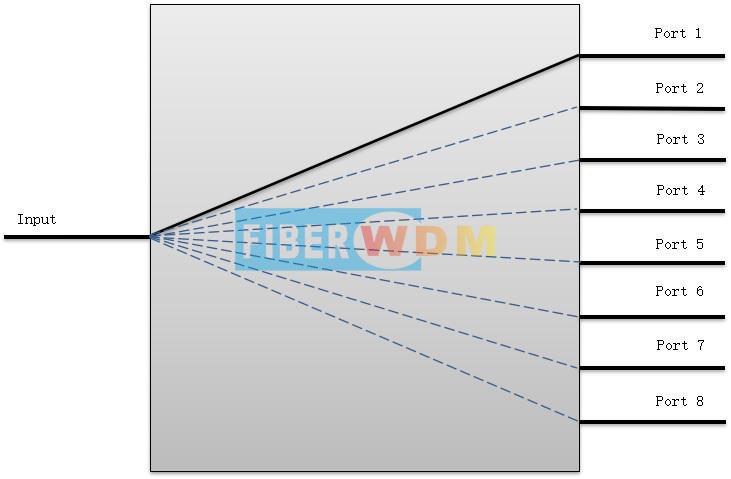

1×8

الدبوس 1

الدبوس 5

الدبوس 6

الدبوس رقم 10

الدبوس 2-3

الدبوس 3-4

الدبوس 7-8

الدبوس 8-9

مزلاج

المدخل - المنفذ 1 (أسود)

المرحلة 1

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المرحلة 2

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

Relay3

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 2 (أحمر)

المرحلة 1

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المرحلة 2

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

Relay3

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 3 (أزرق)

المرحلة 1

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المرحلة 2

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

Relay3

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 4 (أبيض)

المرحلة 1

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المرحلة 2

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

Relay3

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 5 (أسود)

المرحلة 1

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المرحلة 2

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

Relay3

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 6 (أحمر)

المرحلة 1

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المرحلة 2

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

Relay3

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 7 (أزرق)

المرحلة 1

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المرحلة 2

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

Relay3

--

--

أرضي

V+

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 8 (أبيض)

المرحلة 1

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

المرحلة 2

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

Relay3

V+

أرضي

--

--

يفتح

يغلق

يغلق

يفتح

يكتب

بصري

طريق

التتابع

محرك كهربائي

مستشعر الحالة

1×8

الدبوس 1

الدبوس 5

الدبوس 6

الدبوس رقم 10

الدبوس 2-3

الدبوس 3-4

الدبوس 7-8

الدبوس 8-9

غير-

مزلاج

المدخل - المنفذ 1 (أسود)

المرحلة 1

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المرحلة 2

--

--

--

--

يغلق

يفتح

يفتح

يغلق

Relay3

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 2 (أحمر)

المرحلة 1

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المرحلة 2

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

Relay3

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 3 (أزرق)

المرحلة 1

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المرحلة 2

--

--

--

--

يغلق

يفتح

يفتح

يغلق

Relay3

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 4 (أبيض)

المرحلة 1

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المرحلة 2

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

Relay3

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 5 (أسود)

المرحلة 1

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المرحلة 2

--

--

--

--

يغلق

يفتح

يفتح

يغلق

Relay3

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المدخل - المنفذ 6 (أحمر)

المرحلة 1

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المرحلة 2

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

Relay3

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 7 (أزرق)

المرحلة 1

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المرحلة 2

--

--

--

--

يغلق

يفتح

يفتح

يغلق

Relay3

--

--

--

--

يغلق

يفتح

يفتح

يغلق

المدخل - المنفذ 8 (أبيض)

المرحلة 1

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

المرحلة 2

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

Relay3

V+

--

--

أرضي

يفتح

يغلق

يغلق

يفتح

RD-FSW

-1x8-

-الطول الموجي-

-نوع المفتاح-

-الجهد االكهربى-

-نوع الألياف-

-طَرد-

-طول الألياف-

-موصل-

1060=1

C + L = 2

1310=3

1410 = 4

1550 = 5

650 = 6

780=7

1260-1610=أ

1310/1550=9

850=8

خاص = 0

الإغلاق = 1

غير قابل للقفل = 2

قفل صغير = 3

صغير بدون مزلاج = 4

خاص = 0

3 فولت = 3

5 فولت = 5

خاص = 0

SM28=1

50/125=5

62.5/125=6

خاص = 0

الألياف العارية = 1

أنبوب 900 ميكرومتر = 3

خاص = 0

0.25 متر = 1

0.5 متر = 2

1.0 متر = 3

خاص = 0

لا شيء = 1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC مزدوج = 8

خاص = 0
