/ مفتاح بصري ميكانيكي 1 XN
1 × N (حتى 1 × 64) متعدد القنوات مفتاح بصري يعتمد على محركات الخطوة المصممة، ويستخدم على نطاق واسع في OADM وOXC ومراقبة النظام وما إلى ذلك. وبفضل التصميم البصري الخاص، يتميز بخصائص بصرية ممتازة مع وقت تبديل سريع، وفقدان إدخال منخفض، وموثوقية عالية. علاوة على ذلك، نظرًا لهيكله المدمج وحجمه الصغير، يسهل دمجه بكثافة عالية في نظام اتصالات الألياف الضوئية
المواصفات
|
المعلمات |
الوحدة |
المواصفات |
|
طول الموجة التشغيلية |
نانومتر |
1260~1620 للنمط الأحادي، 850~1300 للنمط المتعدد |
|
فقد الإدخال |
ديسيبل |
≤1.0 (القيمة النموذجية: 0.8) |
|
الفقد المعتمد على الطول الموجي |
ديسيبل |
≤0.25 |
|
الفقد المعتمد على درجة الحرارة |
ديسيبل |
≤0.2 |
|
الفقد المعتمد على الاستقطاب |
ديسيبل |
≤0.05 |
|
فقد العودة |
ديسيبل |
SM≥50، MM≥30 |
|
التداخل |
ديسيبل |
SM≥55، MM≥50 |
|
القدرة على التكرار |
ديسيبل |
≤±0.02 |
|
زمن التبديل |
مللي ثانية |
≤8 (القناة المجاورة) |
|
المتانة |
مرات |
≥10 مليارات |
|
جهد التشغيل |
فولت |
5.0 |
|
القدرة الضوئية |
ميغاواط |
≤500 |
|
درجة حرارة التشغيل |
درجة مئوية |
-5 إلى +70 |
|
درجة حرارة التخزين |
درجة مئوية |
-40~+85 |
|
رطوبة التشغيل |
درجة مئوية |
5~95 |
|
الأبعاد |
مم |
2 |
|
17≤N≤32(120×50×50 أو 114×110×32) |
||
|
33≤N≤64(120×110×78) |
||
|
ملاحظة: 1. ضمن درجة حرارة التشغيل وجميع إجراءات التشغيل القياسية. 2. باستثناء الموصل، وأضف 0.3 ديسيبل IL لزوج من الموصلات. |
||

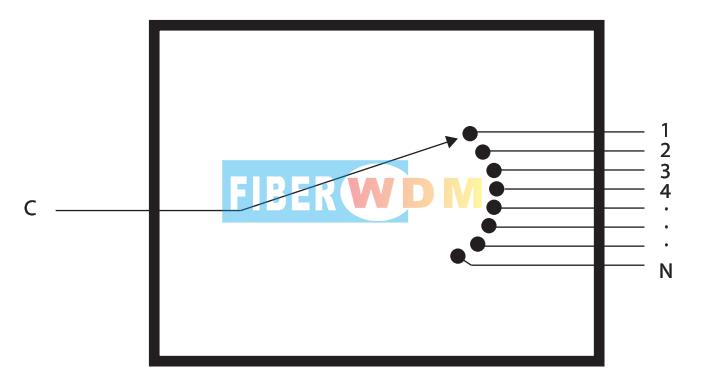

المسار البصري
تكوينات الدبابيس
DB9 (مستوى TTL):
|
رقم |
مدخل/مخرج/طاقة |
التعريف |
التعليمات |
|
1 |
مدخل |
D0 |
DB (بت البيانات). D3~D0 هو عدد ثنائي، وD3 هو الأعلى رتبة، وD0 هو الأدنى رتبة. وهي تتحكم بحد أقصى في ست عشرة قناة، و0000b تعني القناة 1؛ و1111b تعني القناة 16 |
|
٢ |
مدخل |
D1 |
|
|
٣ |
مدخل |
D2 |
|
|
٤ |
مدخل |
D3 |
|
|
5 |
مدخل |
/إعادة ضبط |
إعادة ضبط المستوى المنخفض إلى القناة 0، والمستوى العالي صالح |
|
6 |
خارج |
/جاهز |
مستوى منخفض جاهز لإعادة الضبط أو استقبال البيانات |
|
٧ |
خارج |
خطأ |
المستوى العالي يعني وجود خطأ في التشغيل. |
|
٨ |
الطاقة |
أرضي |
أرضي |
|
9 |
الطاقة |
تيار مستمر 5 فولت |
مصدر تيار مستمر 5 فولت، 1.0 أمبير |
DB15 (مستوى TTL)
|
رقم |
مدخل/مخرج/طاقة |
التعريف |
التعليمات |
|
٢ |
مدخل |
D0 |
DB (بت البيانات). D5~D0 هو رقم ثنائي، وD5 هو الأعلى رتبة، وD0 هو الأدنى رتبة. وهي تتحكم بحد أقصى في 64 قناة، و000000b تعني القناة 1؛ و111111b تعني القناة 64 |
|
٣ |
مدخل |
D1 |
|
|
٤ |
مدخل |
D2 |
|
|
5 |
مدخل |
D3 |
|
|
6 |
مدخل |
D4 |
|
|
10 |
مدخل |
D5 |
|
|
11 |
مدخل |
/إعادة ضبط |
إعادة ضبط المستوى المنخفض إلى القناة 0، والمستوى العالي صالح |
|
٧ |
خارج |
/جاهز |
مستوى منخفض جاهز لإعادة الضبط أو استقبال البيانات |
|
٨ |
خارج |
خطأ |
المستوى العالي يعني وجود خطأ في التشغيل. |
|
15 |
الطاقة |
5 فولت |
مصدر الدائرة الرقمية |
|
12 |
الطاقة |
5 فولت |
مصدر محرك الخطوة |
|
1.9 |
الطاقة |
أرضي |
أرضي |
|
١٣، ١٤ |
مجاني |
||

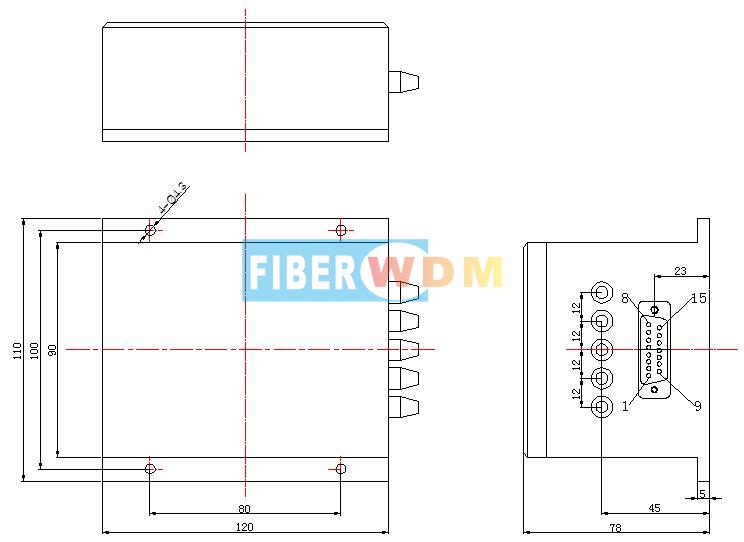

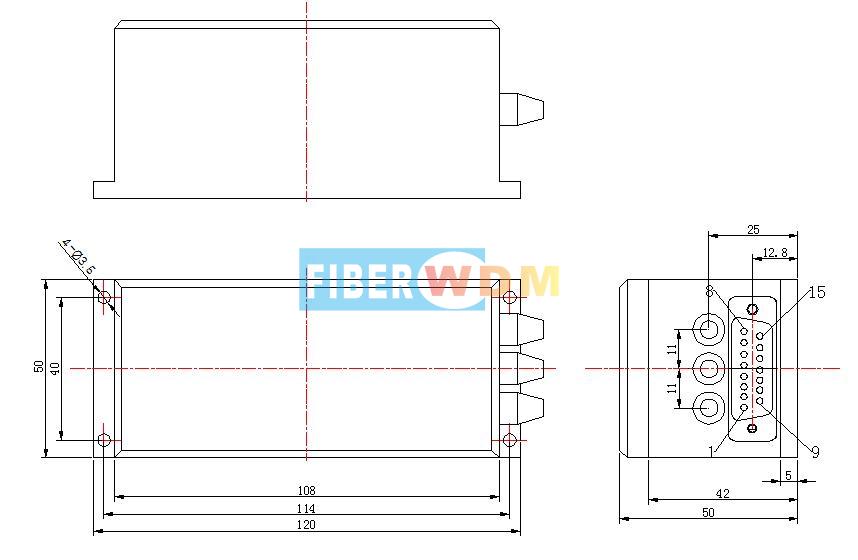

الأبعاد
١×ن (٢<ن≤١٦): ١٢٠×٤٠×٣٢
١×ن (١٧≤ن≤٣٢): ١٢٠×٥٠×٥٠ أو ١١٤×١١٠×٣٢
1×N (33≤N≤64): 120×110×78
معلومات الطلب: RD-1xN-ABCDEF
|
أ |
ب |
ج |
د |
هـ |
و |
|
رقم القناة |
طول موجة الاختبار |
نوع الألياف |
أبعاد الألياف |
طول الألياف |
موصل |
|
1~N |
850: 850 نانومتر |
SM: وضع أحادي |
025: Φ0.25 مم |
05: 0.5 متر |
00: لا شيء |
|
|
1310: 1310 نانومتر |
M1: متعدد الأوضاع 50/125 |
9: Φ0.9 مم |
10: 1.0 م |
FP: FC/UPC |
|
|
1550: 1550 نانومتر |
M2: متعدد الأوضاع 62.5/125 |
X: أخرى |
15: 1.5 متر |
FA: FC/APC |
|
|
D: 1310/1550 نانومتر |
X: أخرى |
|
X: أخرى |
SP: SC/UPC |
|
|
X: أخرى |
|
|
|
SA: SC/APC |
|
|
|
|
|
|
LP: LC/UPC |
|
|
|
|
|
|
LA: LC/APC |
|
|
|
|
|
|
X: أخرى |
