تم تصميم جهاز الإرسال والاستقبال الضوئي 100G LR1 SFP56-DD للاستخدام في وصلات إيثرنت بسرعة 100 جيجابت لمسافة تصل إلى 10 كيلومترات عبر الألياف أحادية النمط (SMF). وهو متوافق مع معيار SFP56-DD MSA، ومعيار IEEE802.3CU، ومعيار 100G Lambda 100G LR1، ومعيار 100GAUI-2 (بدون تصحيح الأخطاء الأمامية FEC). تتوفر وظائف التشخيص الرقمي عبر واجهة I2C، وفقًا لما هو محدد في معيار SFP56-DD MSA.
تتضمن الوحدة إشارة ضوئية أحادية القناة، بطول موجي مركزي 1311 نانومتر، تعمل بمعدل بيانات 100 جيجابت في الثانية. تستطيع هذه الوحدة تحويل قناتين من بيانات الإدخال الكهربائية بسرعة 53 جيجابت في الثانية (PAM4) إلى قناة واحدة من الإشارة الضوئية بسرعة 106 جيجابت في الثانية (PAM4)، كما تستطيع تحويل قناة واحدة من الإشارة الضوئية بسرعة 106 جيجابت في الثانية (PAM4) إلى قناتين من بيانات الإخراج الكهربائية بسرعة 53 جيجابت في الثانية (PAM). يستخدم المنفذ الضوئي موصل LC مزدوج. يوفر جهاز الإرسال EML المبرد عالي الأداء وجهاز الاستقبال PIN عالي الحساسية أداءً فائقًا لتطبيقات إيثرنت 100 جيجابت لمسافات تصل إلى 10 كيلومترات.

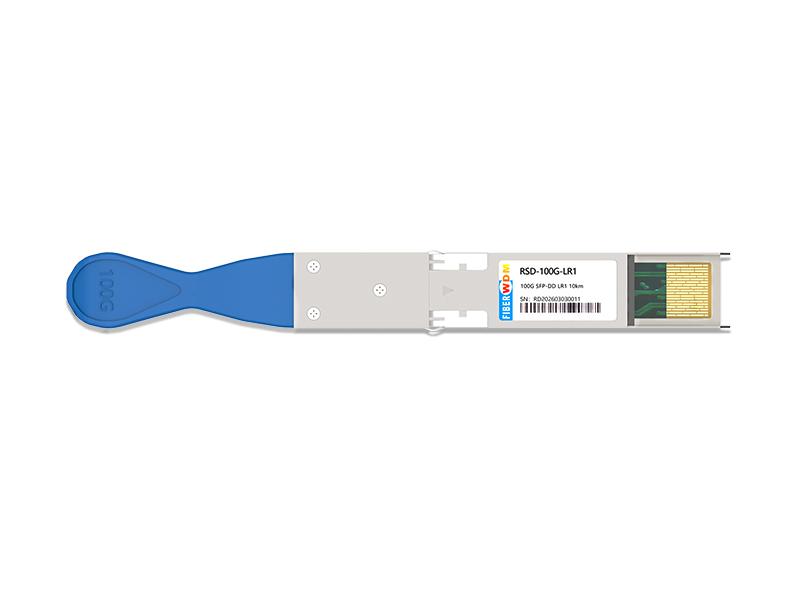

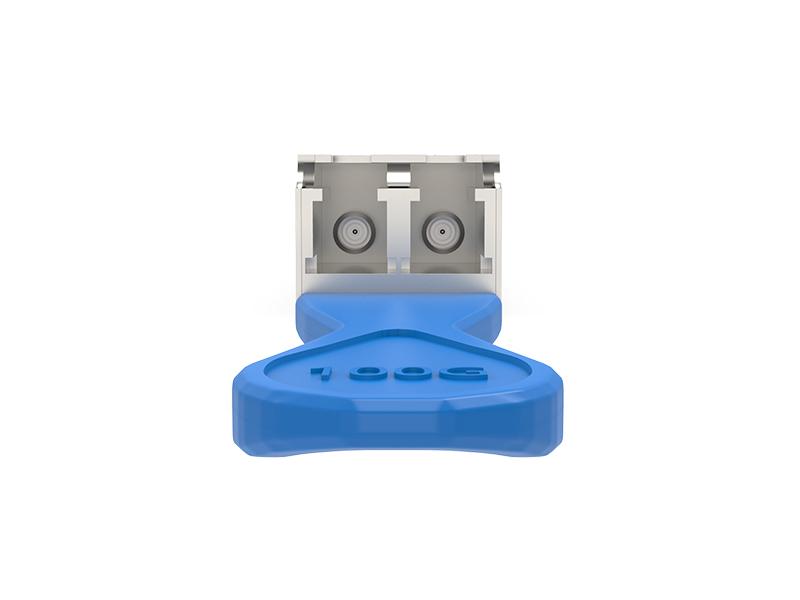

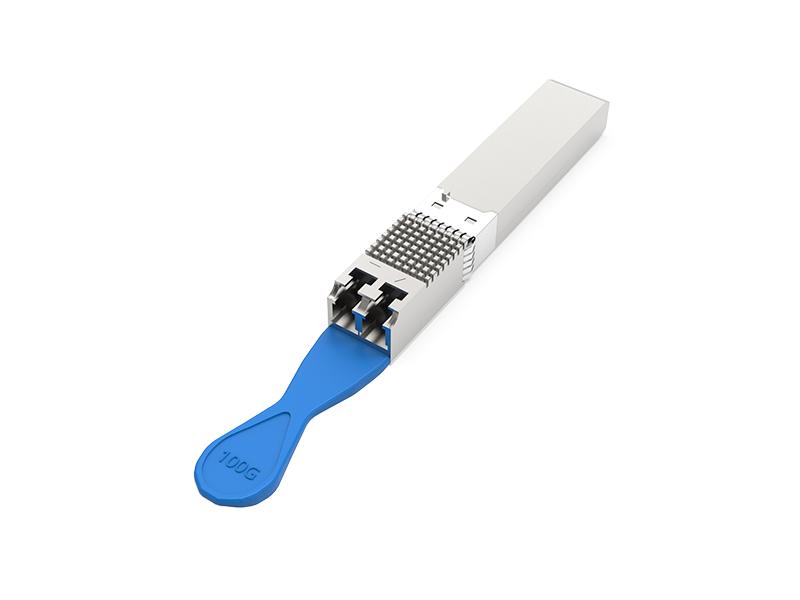

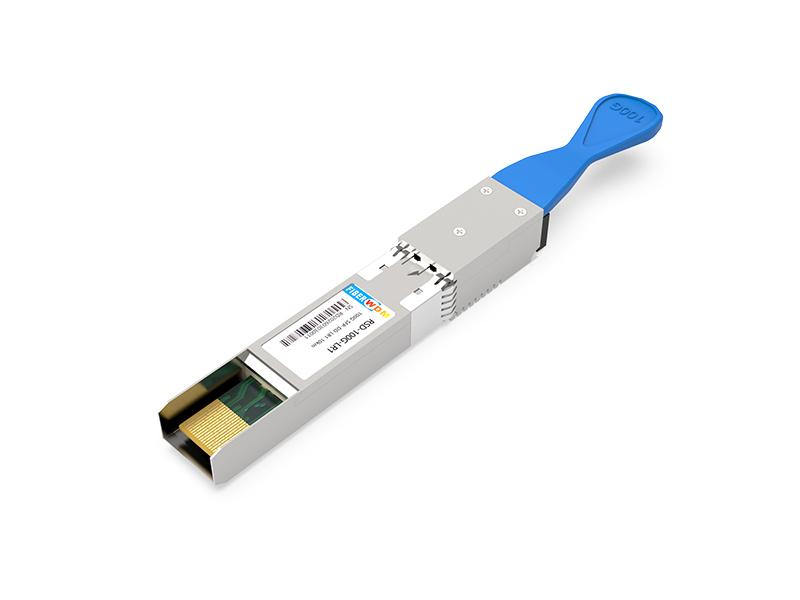

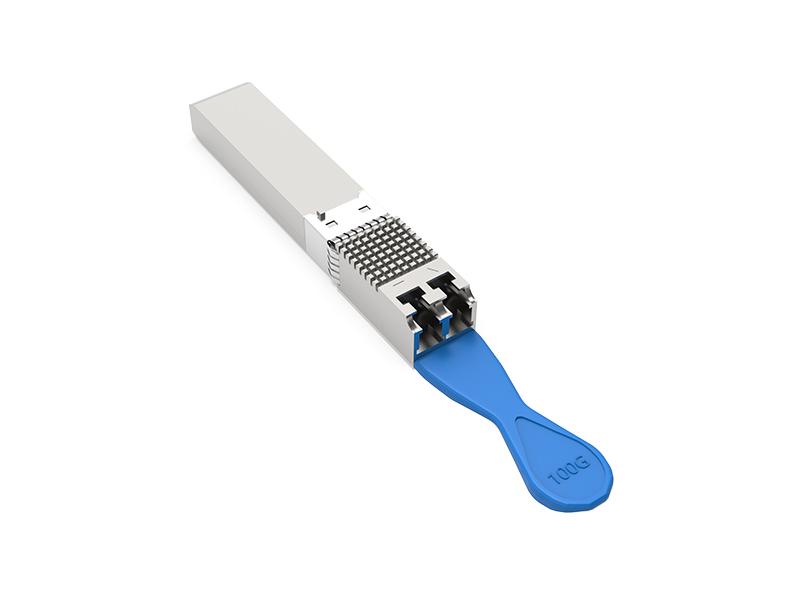

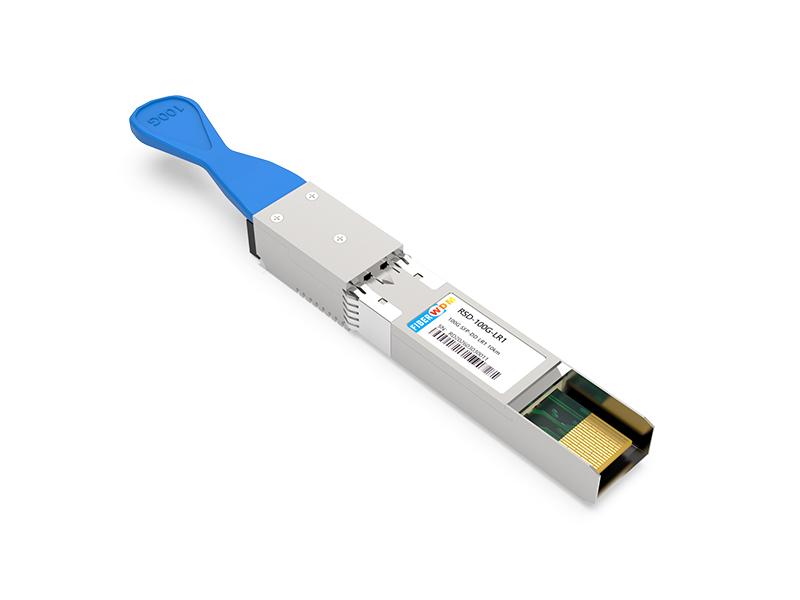

جهاز إرسال واستقبال ضوئي 100G LR1 10km SFP-DD RSD-100G-LR1
سمات
التطبيقات
ملحوظة:
1. نظام KR-FEC اختياري، يرجى الاتصال بنا إذا لزم الأمر.

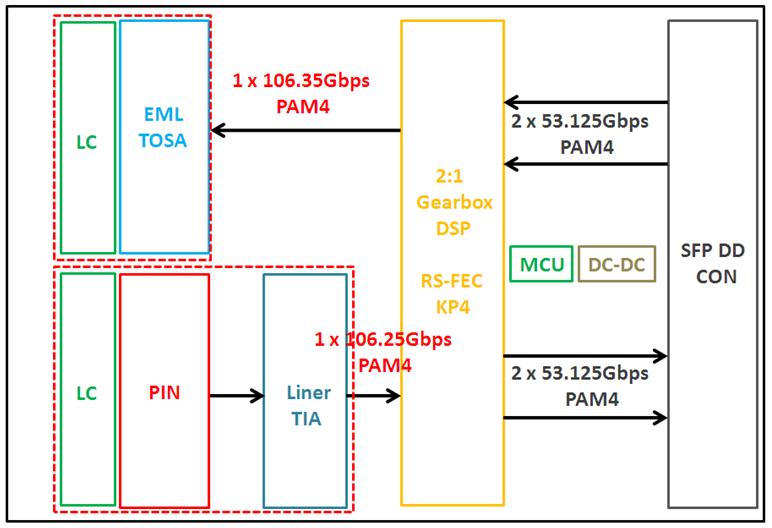

الشكل 1. مخطط كتلة الوحدة
أعلى التقييمات المطلقة
| المعلمة | رمز | مين | الأعلى | وحدة |
| جهد التغذية | Vcc | -0.3 | V | |
| جهد الدخل | فين | -0.3 | Vcc+0.3 | V |
| درجة حرارة التخزين | تس | -20 | 85 | درجة مئوية |
| درجة حرارة تشغيل العلبة | Tc | 0 | 70 | درجة مئوية |
| الرطوبة (بدون تكثف) | Rh | 5 | 85 | % |
ظروف التشغيل الموصى بها
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| جهد التغذية | Vcc | 3.13 | 3.3 | 3.47 | V |
| درجة حرارة علبة التشغيل | Tc | 0 | 70 | درجة مئوية | |
| معدل البيانات لكل حارة | fd | 106.25 | جيجابت/ثانية | ||
| رطوبة | Rh | 5 | 85 | % | |
| تبديد الطاقة | مساءً | 3 | 3.5 | دبليو | |
| مسافة الربط مع G.652 | د | 10 | كم |
المواصفات الكهربائية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| معاوقة الدخل التفاضلية | زين | 90 | 100 | 110 | أوم |
| معاوقة الخرج التفاضلية | زوت | 90 | 100 | 110 | أوم |
| سعة جهد الدخل التفاضلي 1 | ΔVin | 1600 | mVp-p | ||
| سعة جهد الخرج التفاضلي 2 | ΔVout | 900 | mVp-p |
ملحوظة:
1. يتم قياس سعة جهد الإدخال التفاضلي بين TxnP و TxnN.
2. يتم قياس سعة جهد الخرج التفاضلي بين RxnP و RxnN.
الخصائص البصرية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة | ملحوظات |
| جهاز الإرسال | ||||||
| الطول الموجي المركزي | λc | 1304.5 | 1317.5 | نانومتر | ||
| نسبة كبح الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| متوسط قوة الإطلاق | شفاه ممتلئة | -1.4 | 4.5 | ديسيبل ميلي واط | ||
| إغلاق العين عن طريق جهاز الإرسال والتشتت (TDECQ) | TDECQ | 3.4 | ديسيبل | |||
| نسبة الانقراض | غرفة الطوارئ | 3.5 | ديسيبل | |||
| متوسط قوة إطلاق جهاز الإرسال المتوقف | -30 | ديسيبل | ||||
| المتلقي | ||||||
| الطول الموجي المركزي | λc | 1304.5 | 1317.5 | نانومتر | ||
| حساسية جهاز الاستقبال في OMA الخارجي | RXsen | -6.1 | ديسيبل ميلي واط | 1 | ||
| متوسط قدرة الاستقبال | دبوس | -7.7 | 4.5 | ديسيبل ميلي واط | ||
| انعكاس جهاز الاستقبال | -26 | ديسيبل | ||||
| تأكيد خط الرؤية | -13 | ديسيبل ميلي واط | ||||
| إزالة LOS – OMA | -11 | ديسيبل ميلي واط | ||||
| التخلف في LOS | 0.5 | ديسيبل | ||||

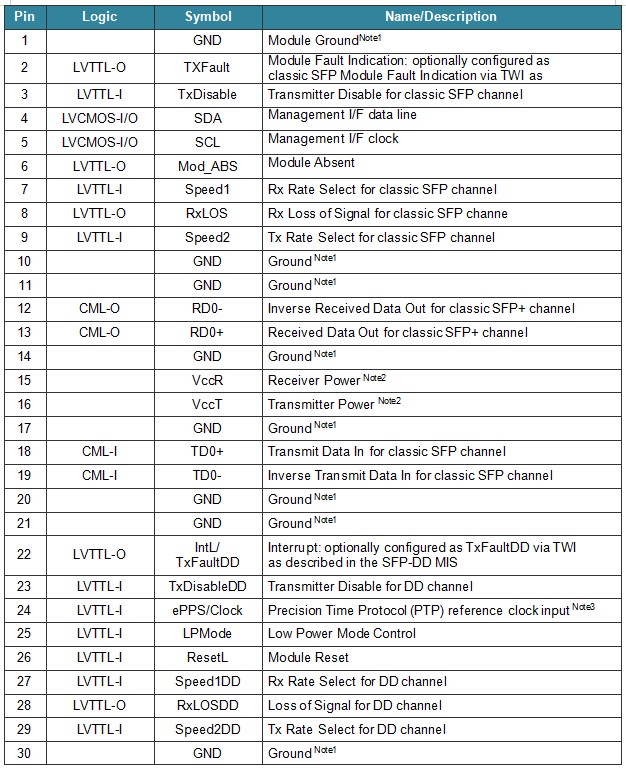

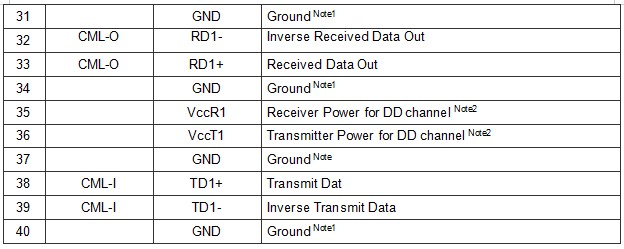

وصف الدبوس
ملحوظة:
1. يستخدم SFP-DD أرضية مشتركة (GND) لجميع الإشارات ومصدر الطاقة. جميعها مشتركة داخل وحدة SFP-DD، وتُنسب جميع جهود الوحدة إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى الأرضية المشتركة لإشارات اللوحة المضيفة.
2. يجب تطبيق VccR وVccT معًا، وكذلك VccR1 وVccT1 معًا. هذه المتطلبات مُحددة لجانب المضيف. كل طرف من أطراف موصل Vcc مُصمم لتحمل تيار أقصى قدره 1000 مللي أمبير.
3. يمكن إنهاء دبابيس ePPS (إذا لم يتم استخدامها) بـ 50 إلى الأرض على المضيف.

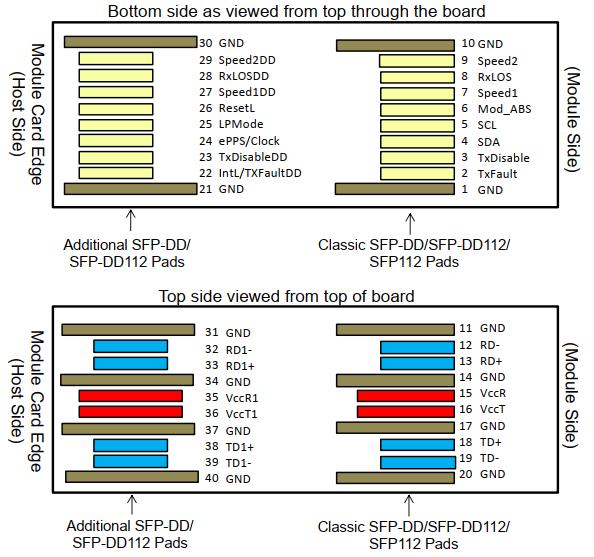

الشكل 2. تفاصيل توصيلات الدبابيس الكهربائية
السرعة 1، السرعة 2، السرعة 1DD، السرعة 2DD
Speed1 و Speed2 و Speed1DD و Speed2DD هي مداخل الوحدة، ويتم توصيلها بالأرضي (GND) باستخدام مقاومات تزيد قيمتها عن 30 كيلو أوم داخل الوحدة. يُتيح Speed1 اختيار معدل إشارة الاستقبال الضوئي للقناة 1. ويُتيح Speed1DD اختيار معدل إشارة الاستقبال الضوئي للقناة 2. ويُتيح Speed2 اختيار معدل إشارة الإرسال الضوئي للقناة 1. ويُتيح Speed2DD اختيار معدل إشارة الإرسال الضوئي للقناة 2.
ملاحظة: في الإصدار 128 GFC، لم يعد FC LSN بحاجة إلى استخدام Speed1 و Speed2 و Speed1DD و Speed2DD، ويجري النظر في استعادة هذه الإشارات للوظائف القابلة للبرمجة أو غيرها.
إعادة ضبط رمز التحقق
إعادة الضبط. يحتوي وضع إعادة الضبط LPMode_Reset على مقاومة سحب داخلية في الوحدة. يؤدي مستوى منخفض على طرف ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى بدء إعادة ضبط كاملة للوحدة، مما يعيد جميع إعدادات المستخدم إلى حالتها الافتراضية. يبدأ وقت تأكيد إعادة ضبط الوحدة (t_init) عند الحافة الصاعدة بعد تحرير المستوى المنخفض على طرف ResetL. أثناء تنفيذ إعادة الضبط (t_init)، يتجاهل المضيف جميع بتات الحالة حتى تُشير الوحدة إلى اكتمال مقاطعة إعادة الضبط. تُشير الوحدة إلى ذلك عن طريق إرسال إشارة IntL مع إلغاء بت Data_Not_Ready. تجدر الإشارة إلى أنه عند التشغيل (بما في ذلك الإدخال أثناء التشغيل)، سترسل الوحدة إشارة اكتمال مقاطعة إعادة الضبط دون الحاجة إلى إعادة ضبط.
Mod_ABS
يجب توصيل Mod_ABS بجهد Vcc Host على اللوحة المضيفة، وخفضه داخل الوحدة. يكون Mod_ABS في حالة "منخفض" عند إدخال الوحدة. ويكون في حالة "عالي" عند عدم توصيل الوحدة فعليًا بموصل اللوحة المضيفة، وذلك بفضل مقاومة السحب الموجودة على اللوحة المضيفة.
وضع LPMode
إشارة LPMode هي إشارة دخل من الجهاز المضيف تعمل بمنطق عالي فعال. يجب توصيل إشارة LPMode بجهد Vcc في وحدة SFP-DD/SFP-DD112. تسمح إشارة LPMode للجهاز المضيف بتحديد ما إذا كانت وحدة SFP-DD/SFP-DD112 ستبقى في وضع الطاقة المنخفضة حتى يُفعّل البرنامج الانتقال إلى وضع الطاقة العالية كما هو مُحدد في مواصفات إدارة SFP-DD. في وضع الطاقة المنخفضة (إشارة LPMode غير مُفعّلة)، يمكن للوحدة الانتقال مباشرةً إلى وضع الطاقة العالية بعد تهيئة واجهة الإدارة.
إعادة الضبط
يجب توصيل إشارة ResetL بمصدر الطاقة Vcc في الوحدة. يؤدي انخفاض مستوى إشارة ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى إعادة ضبط الوحدة بالكامل، مما يعيد جميع إعدادات الوحدة الخاصة بالمستخدم إلى حالتها الافتراضية.

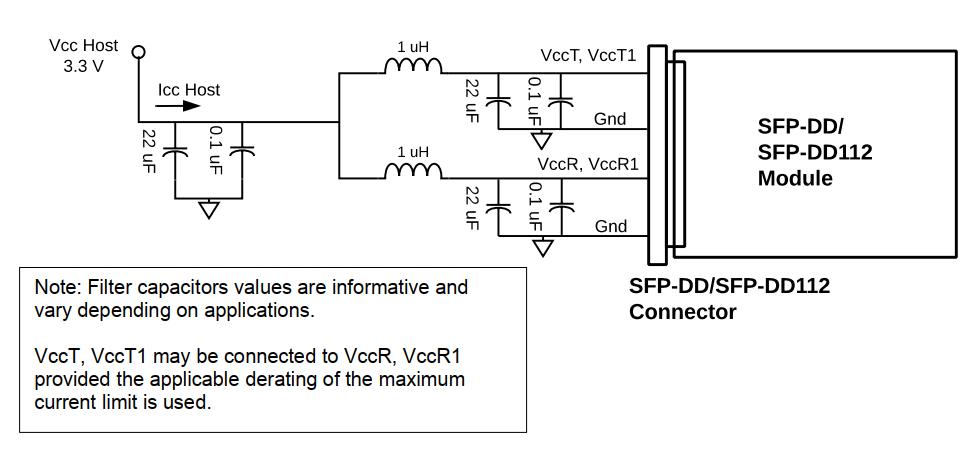

ترشيح مصدر الطاقة
ينبغي أن تستخدم اللوحة المضيفة نظام ترشيح مصدر الطاقة الموضح في الشكل 3.
الشكل 3. ترشيح مصدر الطاقة للوحة المضيفة
واجهة مراقبة التشخيص (اختيارية)
يتم تحديد خصائص التشخيص الرقمي التالية في ظل ظروف التشغيل العادية ما لم يُنص على خلاف ذلك.
| المعلمة | رمز | مين | الأعلى | الوحدات | ملحوظات |
| الخطأ المطلق لجهاز مراقبة درجة الحرارة | DMI_Temp | -3 | +3 | درجة مئوية | ضمن نطاق درجة حرارة التشغيل |
| خطأ مطلق في مراقبة جهد التغذية | DMI _VCC | -0.1 | 0.1 | V | على نطاق التشغيل الكامل |
| خطأ مطلق في مراقبة طاقة استقبال القناة | DMI_RX_Ch | -2 | 2 | ديسيبل | 1 |
| جهاز مراقبة تيار انحياز القناة | DMI_Ibias_Ch | -10% | 10% | مللي أمبير | |
| خطأ مطلق في مراقبة طاقة قناة الإرسال | DMI_TX_Ch | -2 | 2 | ديسيبل | 1 |
ملحوظات:
1. نظرًا لاختلاف دقة قياس الألياف أحادية النمط، قد يكون هناك تذبذب إضافي بمقدار +/-1 ديسيبل، أو دقة إجمالية بمقدار +/- 3 ديسيبل.
تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في SFP-DD MIS. ويظهر شكل ذاكرة إدارة SFP-DD MIS في الشكل 4.
بسبب عناوين ثمانية بت، فإن هذا يحد من ذاكرة الإدارة التي يمكن الوصول إليها مباشرة بواسطة المضيف إلى 256 بايت، والتي تنقسم إلى ذاكرة سفلية (العناوين من 00h إلى 7Fh) وذاكرة علوية (العناوين من 80h إلى FFh).
يوضح الشكل 5 بنية عنونة ذاكرة الإدارة الداخلية الإضافية 1.
تُرتّب ذاكرة الإدارة داخل الوحدة على شكل مساحة عنوان فريدة ومتاحة دائمًا للمضيف، سعتها 128 بايت (الذاكرة السفلية)، وعلى شكل مساحات عناوين علوية متعددة، سعة كل منها 128 بايت (الصفحات)، حيث تُختار واحدة منها فقط لتكون مرئية للمضيف في الذاكرة العلوية. ويمكن تحديد مستوى ثانٍ من الصفحات للصفحات التي توجد منها عدة نسخ (على سبيل المثال، عند وجود مجموعة من الصفحات تحمل نفس رقم الصفحة).
يدعم هذا الهيكل ذاكرة مسطحة بسعة 256 بايت لوحدات النحاس السلبية، ويتيح الوصول السريع إلى العناوين في الذاكرة السفلية، مثل المؤشرات والمراقبات. أما البيانات الأقل أهمية من حيث الوقت، مثل معلومات المعرف التسلسلي وإعدادات العتبة، فتتوفر عبر وظيفة تحديد الصفحة في الصفحة السفلية. بالنسبة للوحدات الأكثر تعقيدًا التي تتطلب سعة أكبر من ذاكرة الإدارة، يحتاج المضيف إلى استخدام تعيين ديناميكي للصفحات المختلفة في مساحة عناوين الذاكرة العلوية القابلة للعنونة، عند الحاجة.
ملاحظة: صُممت خريطة ذاكرة الإدارة بشكل كبير على غرار خريطة ذاكرة CMIS، حيث تُستخدم الصفحات والبنوك لتمكين التفاعلات الحساسة للوقت بين المضيف والوحدة مع توسيع حجم الذاكرة. وقد عُدّلت خريطة الذاكرة هذه لتستوعب مسارين كهربائيين فقط ولتقليل الذاكرة المطلوبة. ويُستخدم أسلوب العنوان الواحد كما هو الحال في QSFP.
الشكل 4. خريطة ذاكرة QSFP28

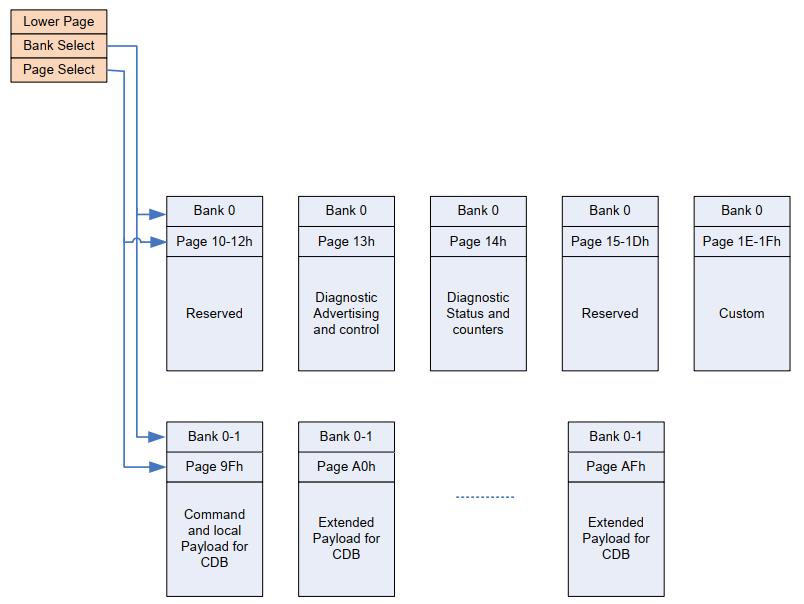

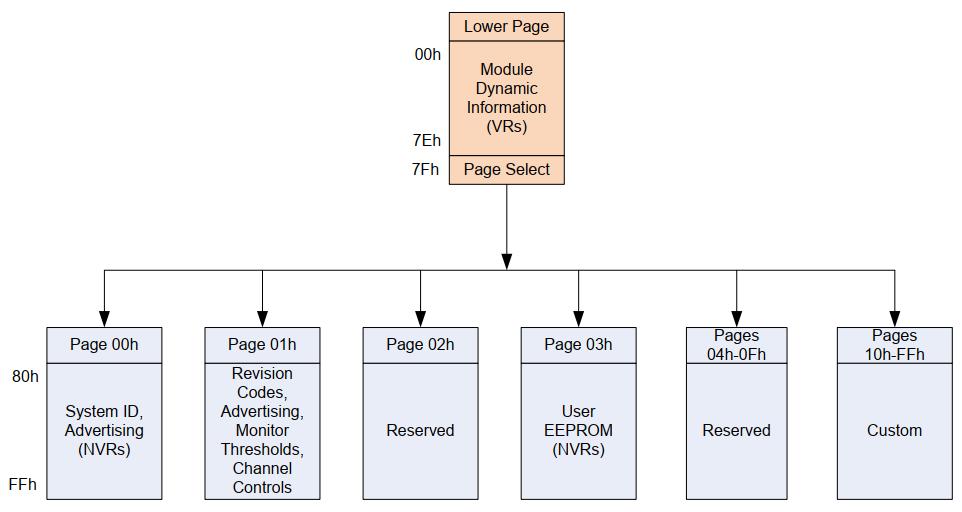

الشكل 5. خريطة ذاكرة صفحة بنك SFP-DD MIS

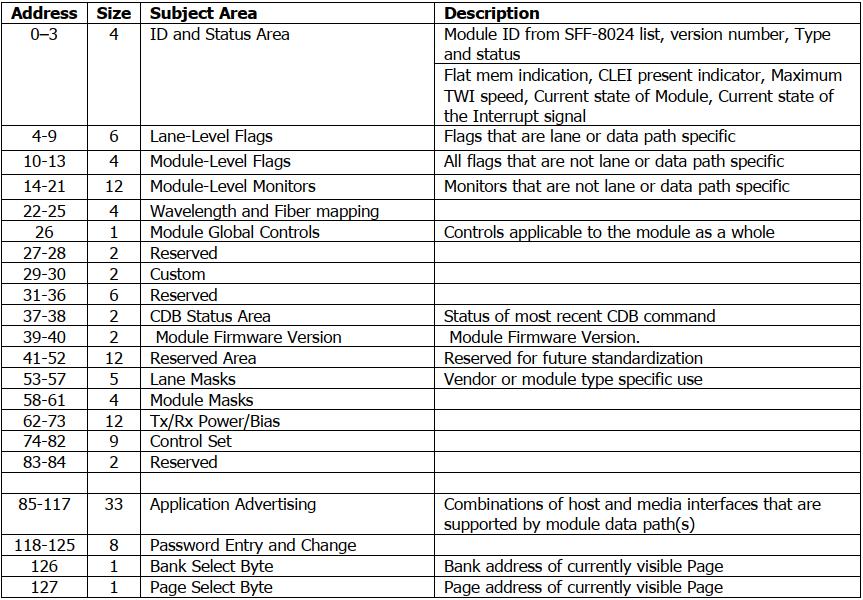

الشكل 6. نظرة عامة على الذاكرة السفلية
الشكل 7. الصفحة 00h نظرة عامة على الذاكرة

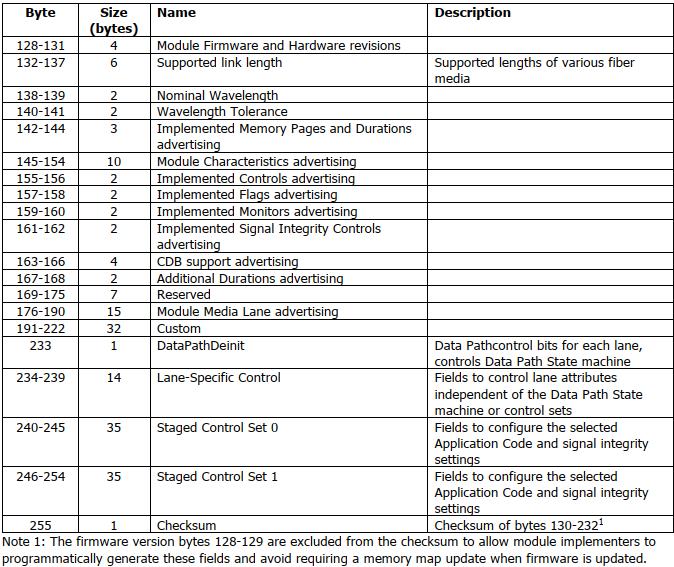

الشكل 8. الصفحة 01h نظرة عامة على الذاكرة

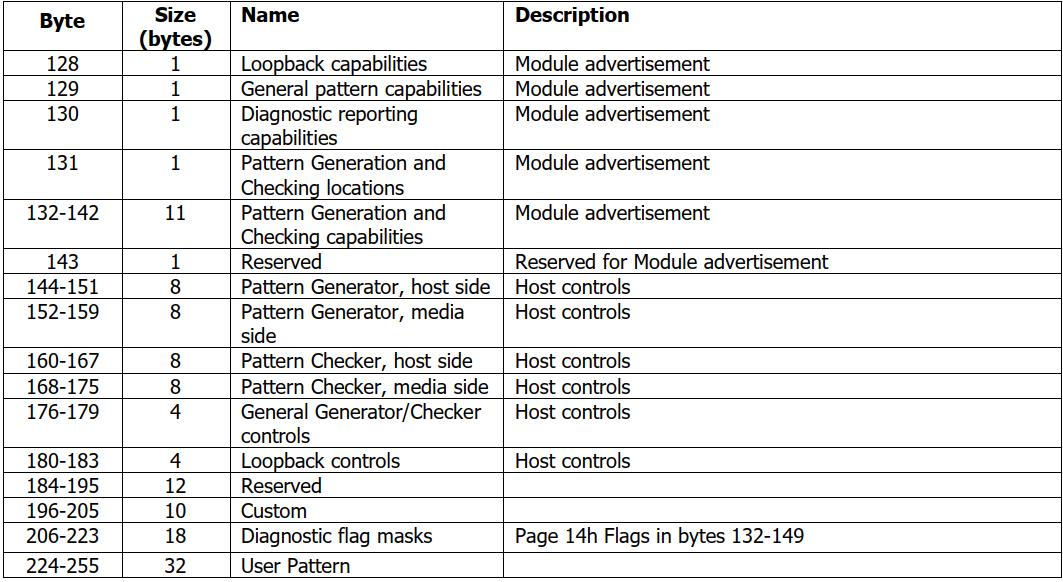

الشكل 9. الصفحة 13h نظرة عامة على الذاكرة

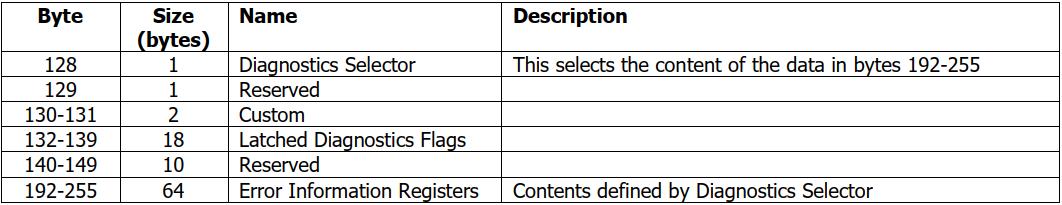

الشكل 10. الصفحة 14h نظرة عامة على الذاكرة

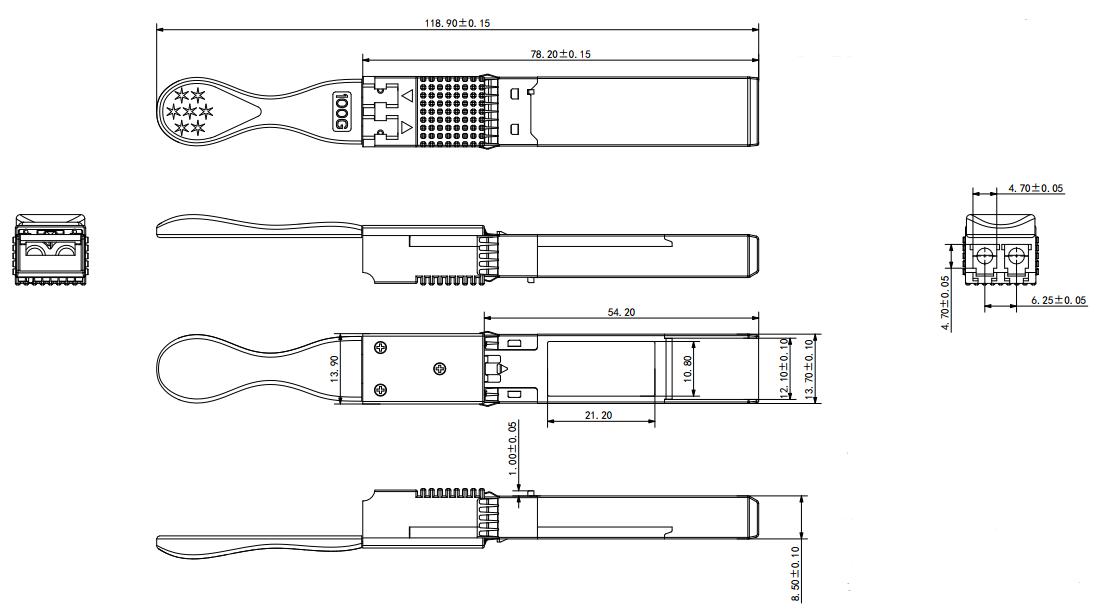

الأبعاد الميكانيكية
الشكل 11. المواصفات الميكانيكية
مراجع
1. SFP-DD MSA
2. IEEE802.3cu 100GBASE-LR1
3. 100G Lambda MSA 100G LR1-10
معلومات الطلب
| رقم القطعة | وصف المنتج |
| RSD-100G-LR1 | SFP56-DD LR1، 106.25 جيجابت/ثانية، 10 كم، EML+PIN، SMF، موصل LC مزدوج |
