تم تصميم وحدة جهاز الإرسال والاستقبال أحادي النمط من سلسلة RQ-100GDO40-XXXX لعمليات نقل متعددة القنوات بسرعة 100GbE لمسافة تصل إلى 40KM عبر ألياف ضوئية أحادية النمط قياسية G.652 (SMF). تعمل وحدة جهاز الإرسال والاستقبال بمعدل بيانات يبلغ 100Gbps عند طول موجي DWDM اسمي من 1295.56nm إلى 1312.58nm كما هو محدد بواسطة CW-WDM MSA. يمكن لهذه الوحدة تحويل بيانات الإدخال الكهربائية ذات 4 قنوات بسرعة 25Gbps (NRZ) إلى إشارة ضوئية ذات قناة واحدة بسرعة 100Gbps (PAM4)، كما يمكنها تحويل إشارة ضوئية ذات قناة واحدة بسرعة 100Gbps (PAM4) إلى بيانات إخراج كهربائية ذات 4 قنوات بسرعة 25Gbps (NRZ). تتوافق الواجهة الكهربائية للوحدة مع OIF CEI-28G-VSR وQSFP28 MSA. تم تصميمها للنشر في معدات شبكات DWDM في شبكات الوصول والشبكات الأساسية الحضرية.

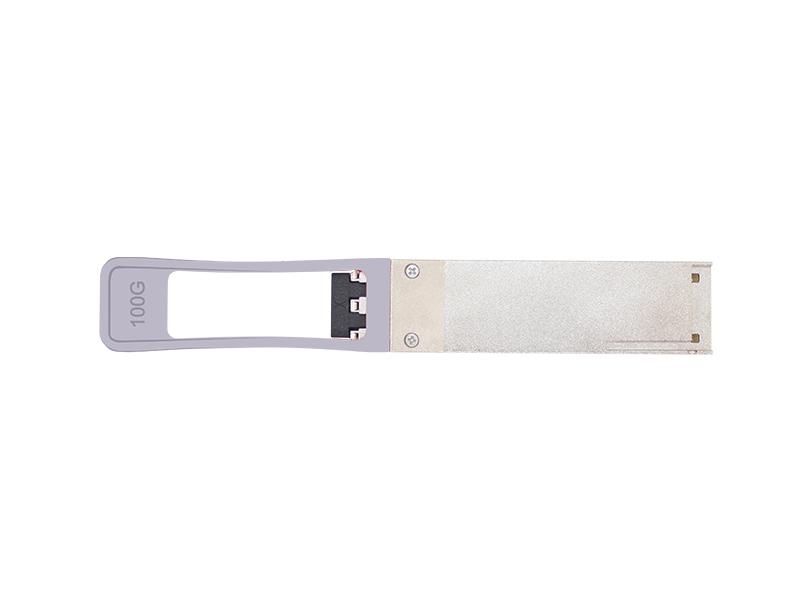

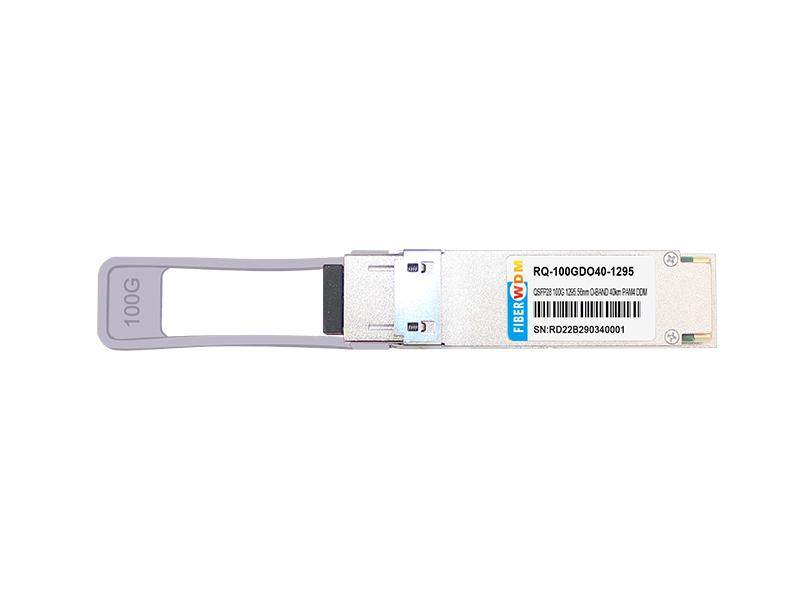

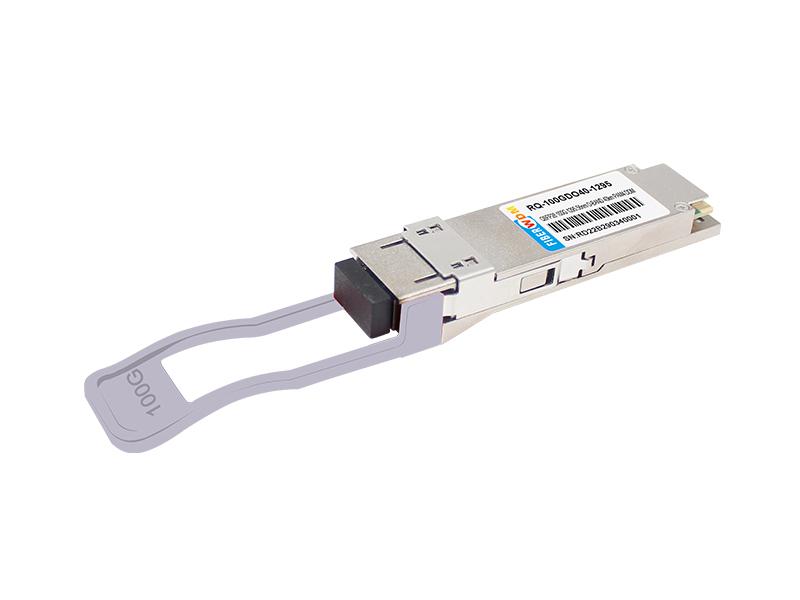

QSFP28 100G نطاق O DWDM لمسافة 40 كمالمحول الضوئي أحادي الوضع LC
معلومات الطلب
| رقم الجزء | معدل البيانات | الألياف | المسافة*3 | الواجهة | درجة الحرارة |
| RQ-100GDO40-XXXX*2 | 100 جيجابت في الثانية | SMF | 40 كم | LC | 0~+70°C |
*1: للحصول على أحدث معلومات الشهادة، يرجى التحقق مع FIBERWDM.

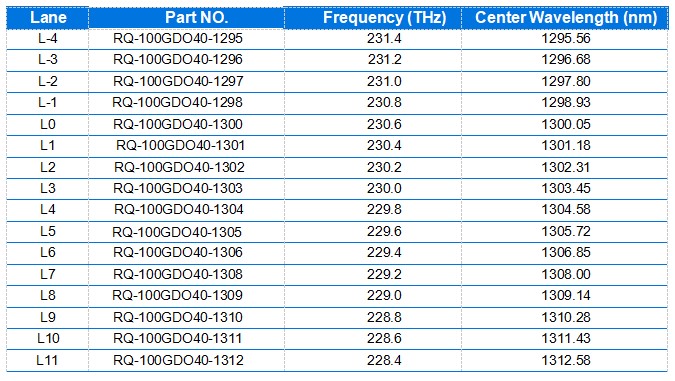

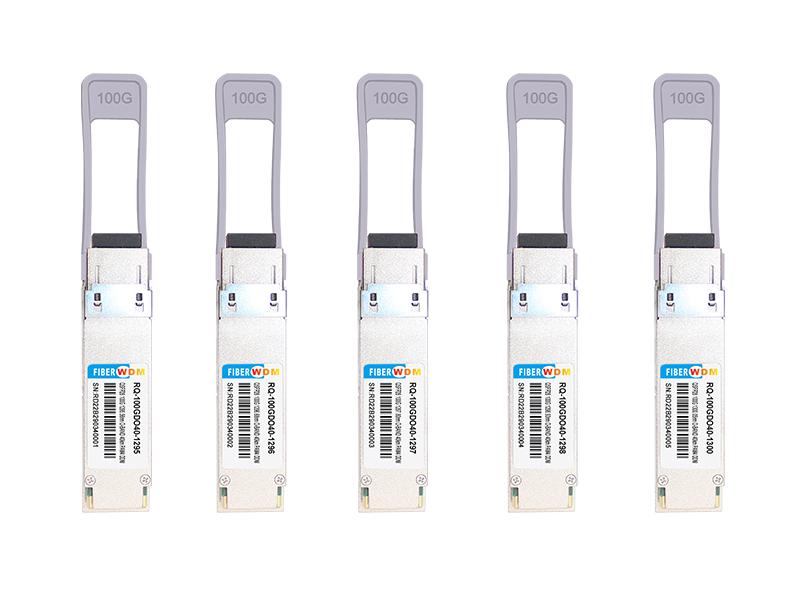

*2: XXXX يشير إلى نطاق أطوال موجية DWDM نطاق O كما هو محدد في CW-WDM MSA، يرجى الرجوع إلى الجدول التالي لمعلومات طول الموجة المركزية التفصيلية.
*3: عبر G.652 SMF.
قناة XXX تشير إلى الجدول التالي
كما هو موضح في الشكل 1، يحتوي مسار المرسل في المحول الضوئي على مدخل كهربائي 4x25Gbps CAUI-4، ومضاعف كهربائي مدمج، ومحرك SiPho، ومراقب تشخيصي، ووحدة تحكم وتحفيز لمعدّل MZ، ومصدر ليزر أحادي الوضع. يقوم المضاعف الكهربائي المدمج بتحويل 4 قنوات من البيانات الكهربائية بسرعة 25Gbps (NRZ) إلى قناة واحدة من الإشارة الضوئية بسرعة 100Gbps (PAM4).
كما هو موضح في الشكل 1، يحتوي مسار المستقبل في المحول الضوئي على APD، ومكبر تحويل مقاومة إلى جهد (TIA)، ومفكك متعدد مدمج، وكتلة مخرجات كهربائية متوافقة مع 4x25Gbps CAUI-4. يقوم المفكك المتكامل بتحويل قناة واحدة من الإشارة الضوئية بسرعة 100Gbps (PAM4) إلى 4 قنوات من البيانات الكهربائية بسرعة 25Gbps (NRZ).
تظهر الواجهة بين وحدة QSFP28 وHost ASIC في الشكل 2. تكون خطوط الإشارة عالية السرعة مقترنة داخليًا بالتيار المتردد، وتكون المداخل الكهربائية منتهية داخليًا بمقاومة تفاضلية قدرها 100 أوم. تتوافق جميع القنوات الكهربائية للمرسل والمستقبل مع مواصفة CAUI-4 وفقًا لمعيار IEEE 802.3cd.
تحتوي الوحدة على إشارات السرعة المنخفضة التالية للتحكم والحالة: ModSelL، ResetL، LPMode/TxDis، ModPrsL، IntL/RxLOSL. بالإضافة إلى ذلك، توجد واجهة تسلسلية قياسية صناعية ثنائية الأسلاك مضبوطة على 3.3V LVTTL. يتم تعريف واجهة إشارة التحكم وسجلات ذاكرة الواجهة التسلسلية بشكل أكبر في قسم واجهة التحكم وخريطة الذاكرة.
يمكن أن يؤدي التعرض لارتفاعات التيار المفاجئة وحالات الجهد الزائد إلى تلف فوري لوحدة جهاز الإرسال والاستقبال. يجب مراعاة احتياطات التشغيل العادي للمعدات الحساسة للتفريغ الكهروستاتيكي، كما ينبغي الانتباه إلى تقييد التعرض للظروف المحددة في التصنيفات القصوى المطلقة.

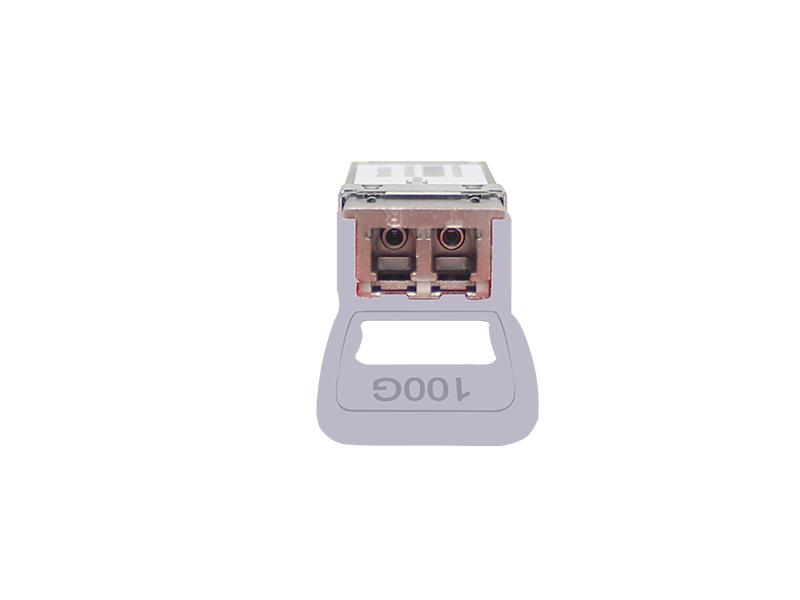

ستظل الموصلات الضوئية مكشوفة طالما لم يتم إدخال سدادة المنفذ، لذلك يجب دائمًا الانتباه إلى الحماية. كل وحدة مزودة بسدادة حماية للمنفذ لحماية المنافذ الضوئية. يجب أن تكون السدادة الواقية موجودة دائمًا عندما لا يتم إدخال الليف الضوئي. قبل إدخال الليف الضوئي، يُنصح بتنظيف طرف موصل الليف الضوئي لتجنب تلوث المنفذ الضوئي للوحدة بسبب الموصل المتسخ. في حال حدوث تلوث، استخدم طرق التنظيف القياسية لمنفذ LC.

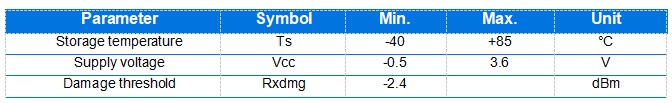

قد يؤدي تجاوز جدول التصنيفات القصوى المطلقة إلى تلف دائم للجهاز. هذا مجرد تصنيف مُؤكد عليه ولا يتعلق بالتشغيل الوظيفي للجهاز الذي يتجاوز مواصفات هذه المواصفة الفنية في ظل هذه الظروف أو غيرها. سيؤثر التشغيل طويل الأمد تحت التصنيفات القصوى المطلقة على موثوقية الجهاز.
بالنسبة للعمليات التي تتجاوز ظروف التشغيل الموصى بها، لا يتم تعريف الخصائص الضوئية والكهربائية، ولا يتم ضمان الموثوقية، وقد تؤدي مثل هذه العمليات لفترة طويلة إلى تلف الوحدة.
*4: تتوافق مواصفات مصدر الطاقة والتيار اللحظي والمستمر والمستقر مع تصنيف طاقة QSFP28 MSA.
*5: موضع قياس درجة حرارة العلبة موضح في الشكل 9.
*6: يُعرّف ضجيج مصدر الطاقة بأنه سعة ضجيج الذروة إلى الذروة ضمن نطاق التردد عند جانب مصدر المضيف لمرشح مصدر الطاقة الموصى به مع وجود الوحدة والمرشح الموصى به في مكانهما. مستويات الجهد بما في ذلك ضجيج الذروة إلى الذروة محدودة بنطاق التشغيل الموصى به لمصدر الطاقة المرتبط. راجع الشكل 7 لمعرفة مرشح مصدر الطاقة الموصى به.

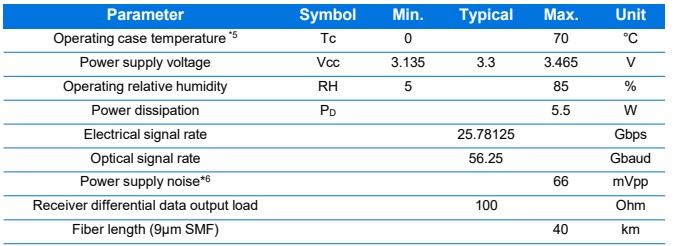

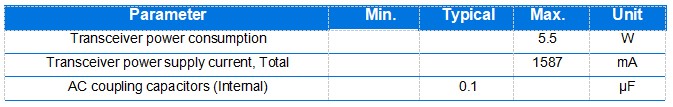

الخصائص الكهربائية العامة
ما لم يُذكر خلاف ذلك، يتم تعريف الخصائص التالية في ظل ظروف التشغيل الموصى بها.

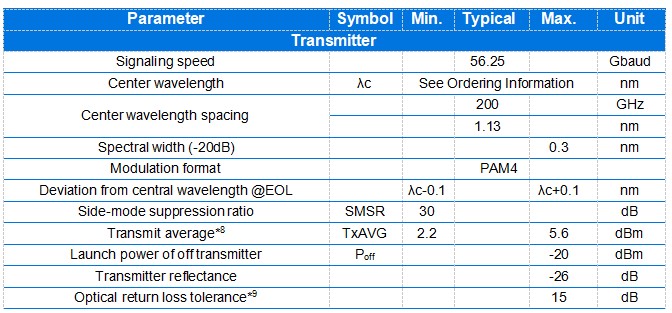

الخصائص الضوئية @نقطة الاختبار TP2
*8: قدرة الإطلاق المتوسطة (الحد الأدنى) هي قيمة معلوماتية وليست المؤشر الرئيسي لقوة الإشارة. لا يمكن لمرسل ذي قدرة إطلاق أقل من هذه القيمة أن يكون متوافقًا؛ ومع ذلك، فإن القيمة الأعلى من ذلك لا تضمن التوافق.
*9: يُعرّف انعكاس المرسل بالنظر إلى داخل المرسل.

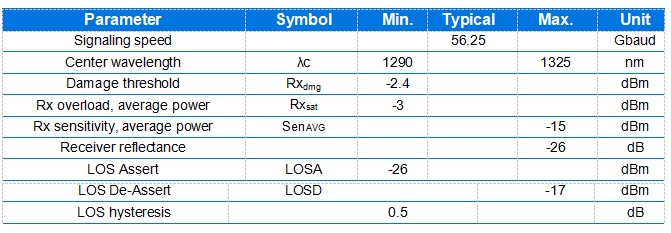

الخصائص الضوئية @نقطة الاختبار TP3
جدول الامتثال التنظيمي
| الميزة | طريقة الاختبار | الأداء |
|
اختبار سلامة عين الليزر ونوع المعدات
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
رقم تسجيل CDRH:2132182-000 ملف TUV: R 50457725 0001 ملف CB: JPTUV-100513 |
| اعتماد المكونات |
الاعتماد المشترك للمكونات من Underwriters Laboratories (UL) وCanadian Standards Association (CSA) لمعدات تقنية المعلومات بما في ذلك المعدات الكهربائية للأعمالالمعدات |
ملف UL: E317337 |
| الامتثال لـ RoHS | توجيه RoHS 2011/65/EU&(EU)2015/863 |
أقل من 100 جزء في المليون من الكادميوم. أقل من 1000 جزء في المليون من الرصاص والزئبق والكروم سداسي التكافؤ وثنائي فينيل متعدد البروم (PPB) وإيثرات ثنائي فينيل متعددة البروم (PBDE) وفثالات ثنائي البوتيل وفثالات بوتيل بنزيل وفثالات ثنائي (2-إيثيل هكسيل) وفثالات ثنائي إيزوبوتيلالفثالات. |
| التفريغ الكهروستاتيكي (ESD) إلى نقاط التلامس الكهربائية | نموذج جسم الإنسان (HBM) وفقًا لـ JEDEC |
يجب أن تتحمل نقاط التلامس عالية السرعة جهد 1000 فولت. يجب أن تتحمل جميع نقاط التلامس الأخرى 2000 فولت. |
| التفريغ الكهروستاتيكي (ESD) إلى مقبس الموصل البصري | IEC 61000-4-2:2008 |
عند تركيبها في مبيت وهيكل مؤرضين بشكل صحيح، تتعرض الوحدات لتفريغات هوائية بجهد 15 كيلو فولت أثناء التشغيل وتفريغات مباشرة بجهد 8 كيلو فولت إلى العلبة. |
|
التداخل الكهرومغناطيسي (EMI) |
FCC الجزء 15 الفئة B؛ CISPR 32 (EN55032) 2015؛ |
تعتمد هوامش النظام على تصميم لوحة العميل والهيكل. |
| المناعة |
IEC 61000-4-3:2010؛ EN55035:2017 |
عادةً لا يظهر أي تأثير قابل للقياس من مجال بقوة 10 فولت/متر يتم مسحه من 80 ميغاهرتز إلى6 غيغاهرتز مطبق على الوحدة دون حاوية هيكل. |
