لوحة TMUX من نوع 2*100G QSFP28 إلى 200G CFP2 FW842

لوحة TMUX من نوع 2*100G QSFP28 إلى 200G CFP2 FW842

ميزات المنتج

  • تدعم اللوحة قناتين لنقل متماسك بسرعة 2*100G إلى 200G، مما يتيح نقلًا مزدوجًا على جانب الخط بسرعة 200G.
  • يحتوي على أطوال موجية قابلة للتعديل ويدعم بحد أقصى قناتين من 200 جيجا مع 75 جيجا * 64 موجة أو 200 جيجا مع 100 جيجا * 48 موجة.
  • يتميز بتقنيات تعديل متماسكة ومرنة: DP-16QAM، DP-8QAM، DP-QPSK.
  • يشتمل على تقنيات تصحيح الأخطاء الأمامية المختلفة: oFEC، CFEC، SCFEC، SDFEC.
  • وهو يدعم وظائف الوصول المرنة للخدمة: 100GE، و100GE KR4، وOTU4، و100G FlexE.
  • يوفر البرنامج وظائف شاملة لمراقبة الأداء والإحصاءات.
  • يدعم إحصائيات أداء Ethernet RMON، ووظائف الكشف عن تأخير DM وPRBS، وإحصائيات أداء OTN PM وSM.
  • يدعم هذا النظام مراقبة دقيقة للغاية في الوقت الفعلي لدرجة حرارة اللوحة والجهد والتيار واستهلاك الطاقة.
  • من جانب العميل، يدعم أنواعًا مختلفة من واجهات الوحدات النمطية: 100GSR4/CWDM4/LR4/PSM4.
  • يدعم منصة إدارة شبكة موحدة مع واجهات SNMP و CLI و Web و NMS (واجهة رسومية) و Netconf Yang.
فئات
  • تفاصيل المنتج

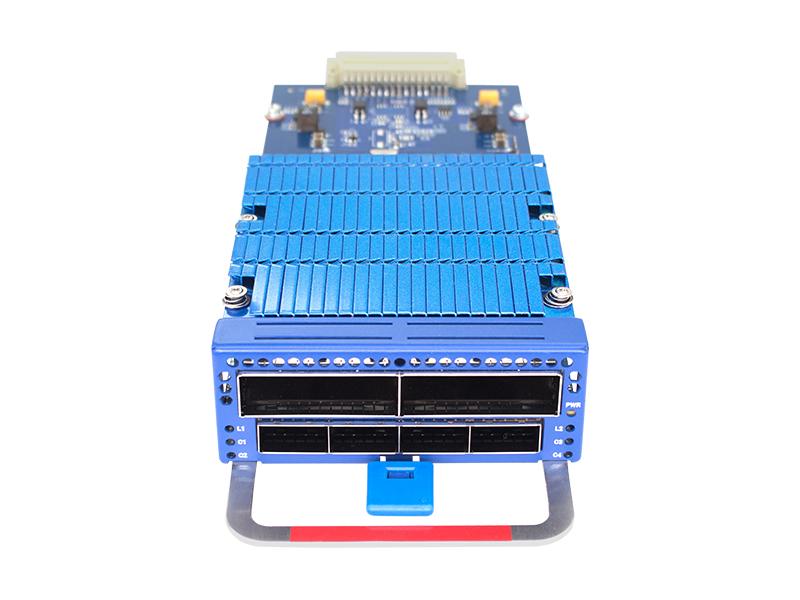

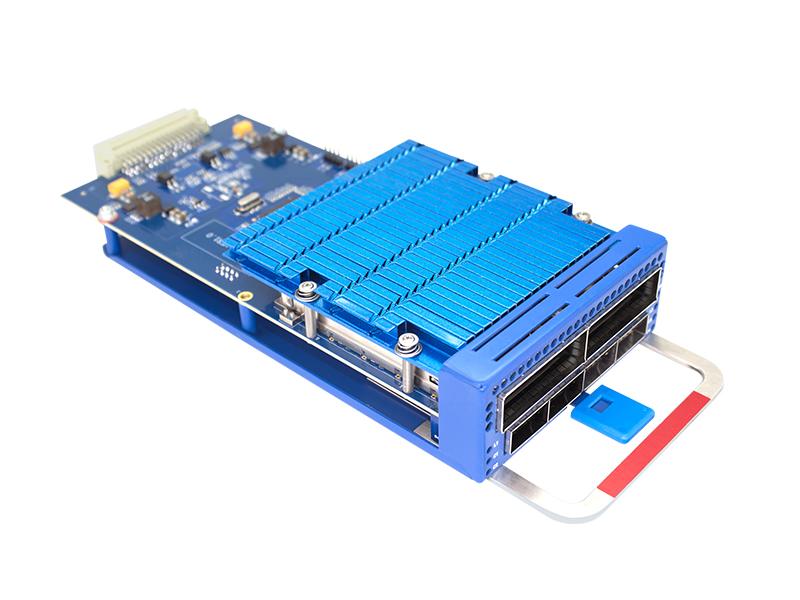

لوحة TMUX من نوع 2*100G QSFP28 إلى 200G CFP2 FW842


صُممت بطاقة TMUX من نوع 2*100G QSFP28 إلى 200G CFP2 لوصلات الألياف الضوئية، وتوفر وصولاً إلى خدمة بسرعة 200G. تستطيع هذه البطاقة تحويل قناتين من نوع 2*QSFP28 بسرعة 100G إلى قناة CFP2 بسرعة 200G. تتميز وحدة CFP2 البصرية المتماسكة بأطوال موجية قابلة للتعديل، ويمكن استخدامها مع مُضاعِفات/مُزيلات الإرسال بتقنية DWDM لتحقيق إرسال بتقنية تقسيم الطول الموجي. يُقدم هذا الحل دقة عالية الجودة لمواجهة تحديات محدودية موارد الألياف الضوئية وارتفاع فقد الطاقة في خطوط الألياف.


معايير المنتج

حدود

يصف

أقصى سعة للوحة واحدة

نقل ثنائي الاتجاه بسرعة 2*100 جيجابت

نقل أحادي الاتجاه بسرعة 2 × 100 جيجابت

نطاق الطول الموجي (التردد)

DWDM:1529.16 مم -1567.14 نانومتر (191.3 تيراهيرتز -196.05 تيراهيرتز)

طريقة الضبط

DP-QPSK@100G; DP-16QAM@200G; DP-8QAM@200G; DP-QPSK@200G;

DP-8QAM@300G: DP-16QAM@400G

بروتوكول جانب الخط

Open ROADM/Open ZR+/SCFEC

تحمل التشتت

±40000 بيكو ثانية/نانومتر عند 100 جي

تسامح نسبة الإشارة إلى الضوضاء البصرية

<11.5 ديسيبل عند 100 جيجا هرتز DP-QPSK: <18.5 ديسيبل عند 200 جيجا هرتز

DP-8QAM؛ <21.5 ديسيبل عند 200 جيجابت/ثانية DP

16QAM؛ <14 ديسيبل عند 200 جيجا هرتز DP-QPSK؛

نوع الوصول إلى الخدمة

100GE، 100GE KR4، OTU4 و100G FlexE

حجم اللوحة

86 (عرض) × 40 (ارتفاع) × 215 (عمق) (مم)

المتطلبات البيئية

درجة حرارة التشغيل

-5 درجة مئوية ~ 45 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة النسبية

5%~95% غير مكثف

حجم المنتج

100 (عرض) × 40 (ارتفاع) × 224 (عمق) (مم)

استهلاك الطاقة

<86 واط


هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة

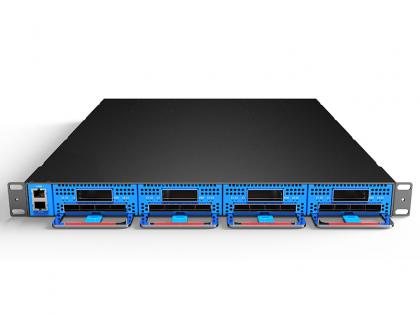

Optical transport network صندوق DCI سعة 400 جيجابت/ثانية، 16 وحدة نقل بيانات سعة 100 جيجابت/ثانية، 1.6 تيرابايت، رف 1U
ميزات المنتج: يدعم الجهاز ذو وحدة واحدة (1U) سرعة قصوى تبلغ 16 × 100 جيجابت في الثانية من جانب العميل، و8 × 200 جيجابت في الثانية أو 4 × 400 جيجابت في الثانية من جانب الخط. ويبلغ إجمالي السرعة القصوى 1.6 تيرابت في الثانية (3.2 تيرابت في الثانية في الاتجاهين). يمكنك تحقيق سعة نقل بيانات أعلى من خلال تكديس الأجهزة. تصل السعة القصوى إلى 19.2 تيرابت في الثانية (200 جيجابت/ثانية × 96 قناة بسرعة 50 جيجاهرتز) أو 25.6 تيرابت في الثانية (400 جيجابت/ثانية × 64 قناة بسرعة 75 جيجاهرتز أو 400 جيجابت/ثانية × 48 قناة بسرعة 100 جيجاهرتز). تصميم هيكل معياري 1U، لوحة واحدة تعتمد تصميم قابل للتبديل السريع، تدعم الترقية السلسة، ويمكنها توسيع الخدمات أو حذفها بمرونة وفقًا للاحتياجات. مزود طاقة مزدوج، متوافق مع مصدر طاقة التيار المتردد أو التيار المستمر DC-48V. بروتوكول إدارة الشبكة الكامل: يدعم واجهات إدارة الشبكة WEB وSNMP وCLI وTLI وغيرها. يدعم بطاقات إدارة الشبكة المزدوجة، وظيفة شبكة 1+1.

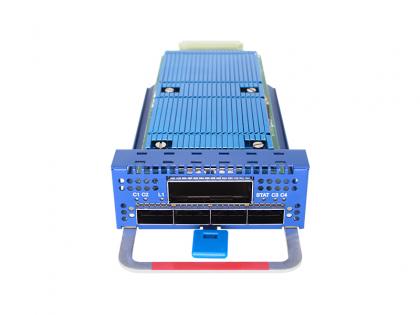

4*100G to 1*400G TMUX board لوحة DCO TMUX من 4x100G QSFP28 إلى 1x400G CFP2 FW841
ميزات المنتج تدعم اللوحة الواحدة نقلًا متماسكًا من 4*100G إلى 1*400G، مما يتيح إمكانية نقل أحادي القناة بسرعة 400G على جانب الخط. الطول الموجي قابل للتعديل، ويدعم ما يصل إلى 400 جيجا هرتز 75 جيجا هرتز * 64 موجة أو 400 جيجا هرتز * 100 جيجا هرتز 48 موجة، 200 جيجا هرتز 50 جيجا هرتز * 96 موجة. مع تقنية التعديل المتماسكة المرنة: DP-16QAM، DP-8QAM، DP-QPSK. تقنيات متعددة لتصحيح أخطاء FEC: oFEC، CFEC، SCFEC، SDFEC. يدعم وظائف الوصول المرن للخدمة: 100GE، 100GE KR4، OTU4 و 100G FlexE. يدعم مراقبة الأداء المثالية والوظائف الإحصائية. يدعم إحصائيات أداء Ethernet RMON، ومراقبة LLDP، ومراقبة مخططات التشكيل، ووظائف الكشف عن تأخير DM وPRBS، وإحصائيات أداء OTN PM وSM ووظائف أخرى. يدعم المراقبة في الوقت الفعلي لدرجة حرارة اللوحة عالية الدقة، والجهد، والتيار، واستهلاك الطاقة. يدعم جانب العميل أنواعًا متعددة من واجهات الوحدات النمطية: 100GSR4/CWDM4/LR4/PSM4. يدعم منصة إدارة الشبكة الموحدة، وطرق إدارة الشبكة SNMP، وCLI، والويب، وNMS (الواجهة الرسومية).

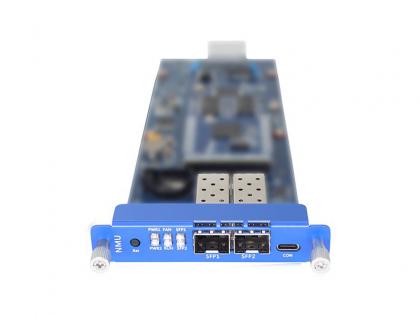

400G DCI Box Network management Control Board FW8N لوحة تحكم إدارة شبكة صندوق DCI 400G FW8N
ميزات المنتج: وظائف التبديل السريع ومراقبة البرامج والأجهزة: لضمان موثوقية إدارة الشبكة وقابليتها للتحكم ومصداقيتها. دعم الترقية عبر الإنترنت: يمكن إجراء الترقية عبر الإنترنت محليًا أو عن بعد دون التأثير على وظائف لوحات الخدمة. منصة إدارة الشبكة الكاملة: تدعم منصات إدارة الشبكة المتعددة، وتشمل طرق إدارة الشبكة SNMP وCLI وWeb وNMS (الواجهة الرسومية). واجهات إدارة الشبكة الوفيرة: توفير واجهتي إدارة SFP و RJ45 وواجهة محلية (منفذ من النوع C). توفير وظائف إدارة طوبولوجيا الشبكة متعددة المستويات القوية لتحقيق اكتشاف سريع وتلقائي لطوبولوجيا الشبكة وإنشاء رسومات عرض بديهية ونابضة بالحياة. وباتباع مواصفات TMN، فإنه يحقق وظائف مثل إدارة الأجهزة والمراقبة والنشر وإدارة ترقية البرامج وإدارة ملفات التكوين وإدارة الإنذارات والأداء، ويحقق إدارة شاملة للشبكة من مستوى الجهاز إلى مستوى الشبكة.

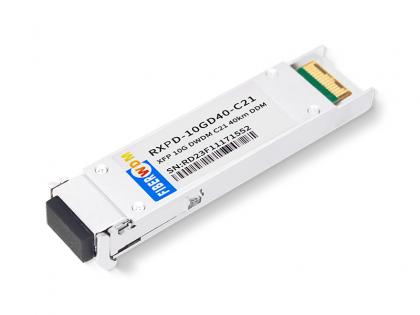

10G XFP Transceiver جهاز إرسال واستقبال XFP بسرعة 10 جيجابت/ثانية، بتردد 1550 نانومتر، ومدى يصل إلى 40 كيلومترًا
