نظام WDM شبه النشط لنقل البيانات الأمامية لشبكات الجيل الخامس

الميزات

يدعم الوصول الشامل إلى خدمات النقل الأمامي اللاسلكي وغيرها من الخدمات، مع مراعاة خدمات النقل الأمامي اللاسلكي والخط الخاص وخدمات النطاق العريض المنزلي، ويعمل على زيادة قيمة شبكات النقل الأمامي إلى أقصى حد؛
لتحقيق أقصى استفادة من توفير الألياف الضوئية، يمكن لليف واحد نقل 9 قنوات من خدمات النقل الأمامي لشبكات الجيل الرابع والخامس CPRI/eCPRI؛

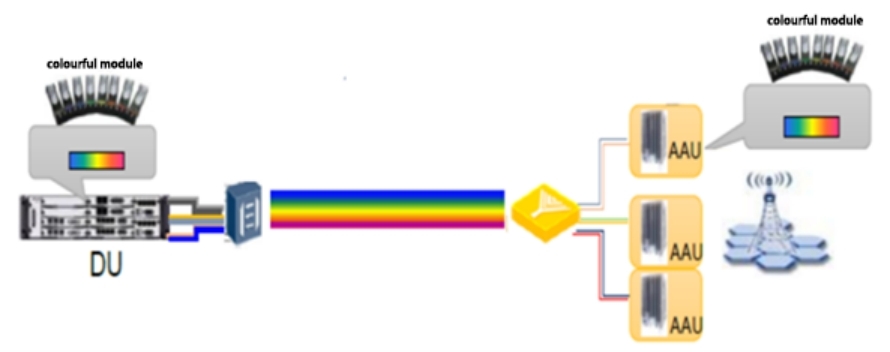

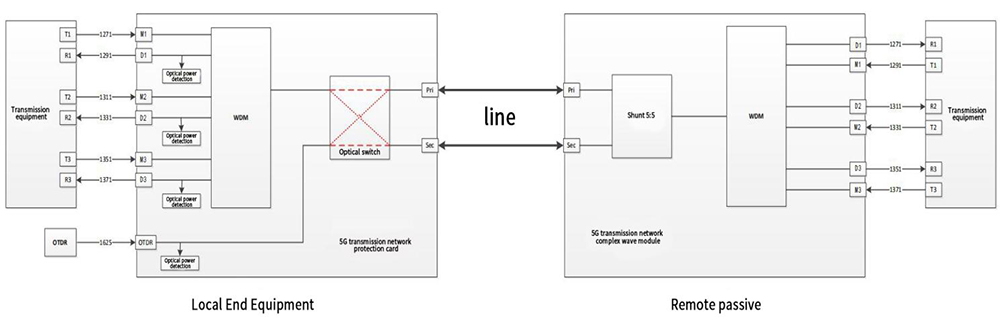

يكون الجانب المحلي نشطًا والطرف البعيد سلبيًا، وتُستخدم تقنية WDM لتوسيع القناة المادية لنقل البيانات بشفافية تامة، دون أي تأخير أو تشويش؛
يدعم هذا النظام وظيفة مراقبة الطاقة الضوئية لكل قناة، مما يسهل الصيانة وتحديد الأعطال؛

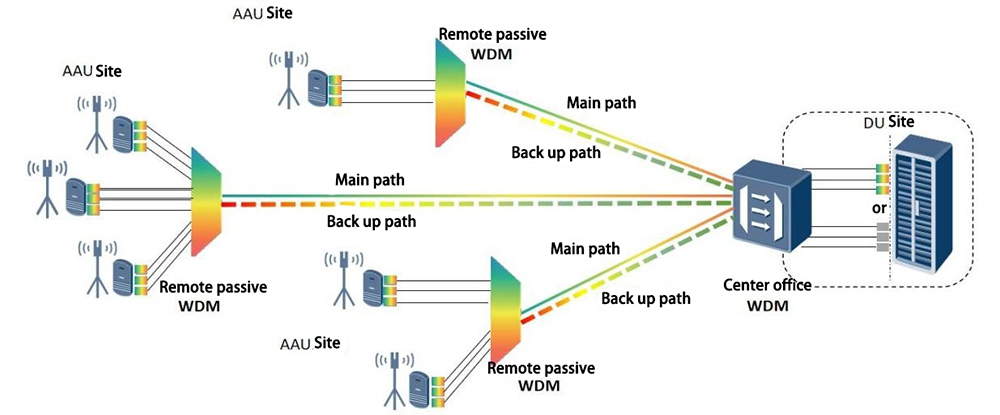

يدعم هذا النظام الحماية بنسبة 1:1 على مستوى الطبقة البصرية، ويقل زمن تبديل الحماية عن 20 مللي ثانية، مما يحسن موثوقية الشبكة؛
يمكن اختيار بطاقة وظيفة الحماية للطبقة البصرية وفقًا لسيناريو التطبيق، وهي تدعم وظائف التبديل السريع وإيقاف التشغيل/إيقاف التشغيل مع الاحتفاظ بالطاقة لضمان عدم تأثر عملية الخدمة في حالة انقطاع التيار الكهربائي؛
يدعم بروتوكول إدارة الشبكة البسيط (SNMP) وإدارة الشبكة عبر الويب وغيرها من واجهات المستخدم الرسومية؛
يدعم الجهاز الطرفي المحلي تيارًا مترددًا بجهد 220 فولت، ومصدر طاقة تيار مستمر بجهد -48 فولت اختياريًا، وحماية مدخل الطاقة 1+1؛
طريقة التركيب مرنة، حيث تدعم معدات المكتب المركزي التركيب على الرفوف والتركيب على الحائط، بينما تدعم المعدات البعيدة التركيب على الرفوف والأعمدة والتركيب على الحائط، مما يجعل عملية التركيب سهلة وسريعة.
يلبي الجهاز الخارجي البعيد متطلبات معيار IP67 ويدعم التركيب على الأعمدة والجدران.

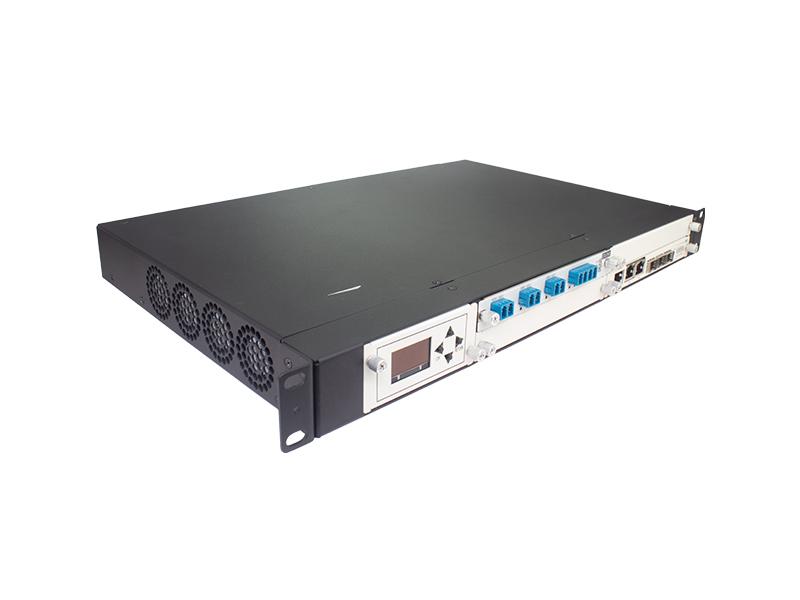

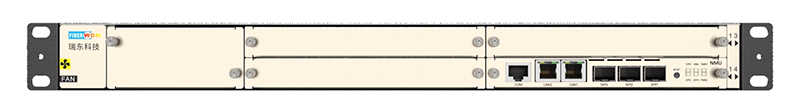

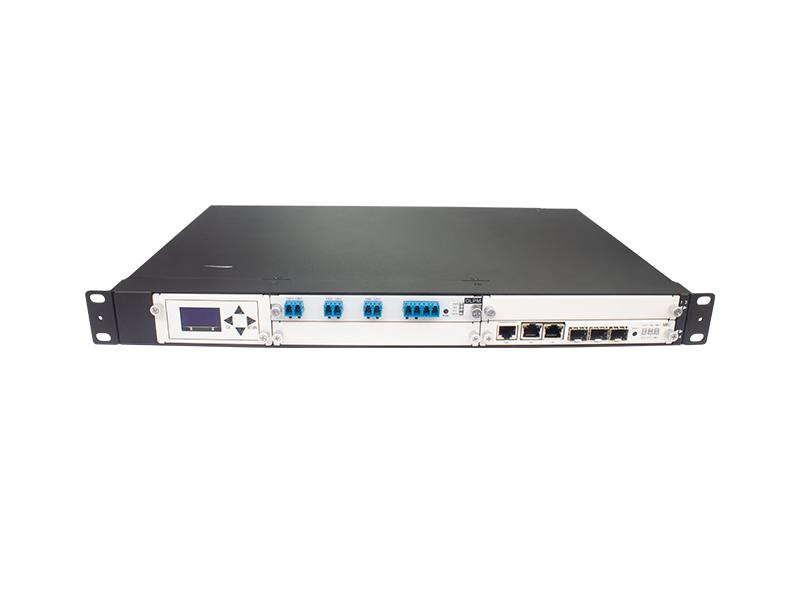

اسم المقياس		المقاييس
أبعاد:		482 (عرض) × 44 (ارتفاع) × 320 (عمق) (مم)
الوزن (مع الحمولة الكاملة)		7.5 كجم
معدل استهلاك الطاقة النموذجي		أقل من 30 واط
ميزات الحماية		بطاقة إدارة شبكة الشبكة قابلة للاستبدال أثناء التشغيل دون التأثير على الخدمات الحالية عند حدوث عطل.
جهد التشغيل القياسي:	العاصمة واشنطن	-36 فولت -72 فولت
	مكيف هواء	90 فولت - 260 فولت

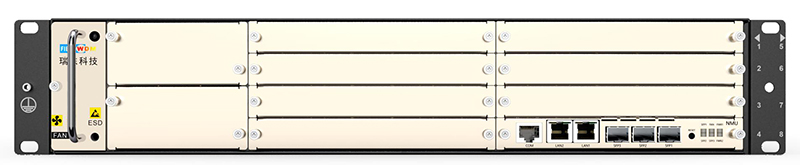

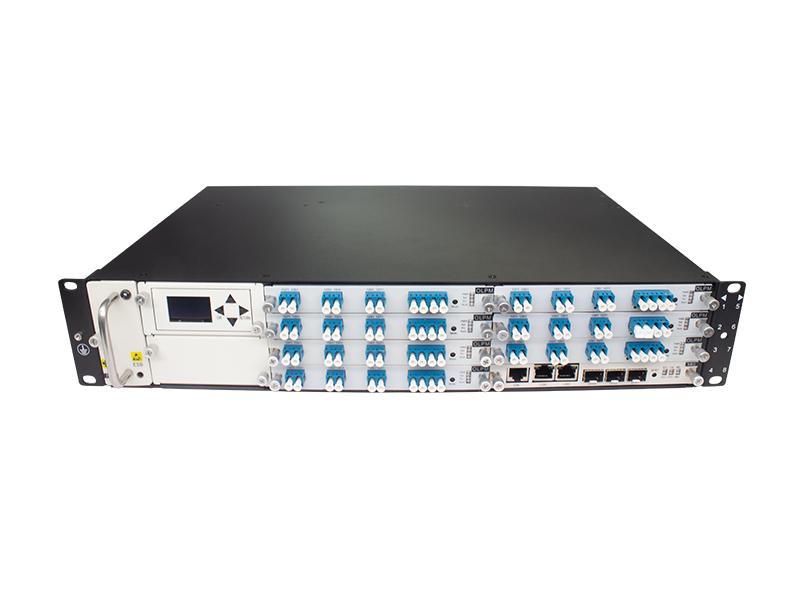

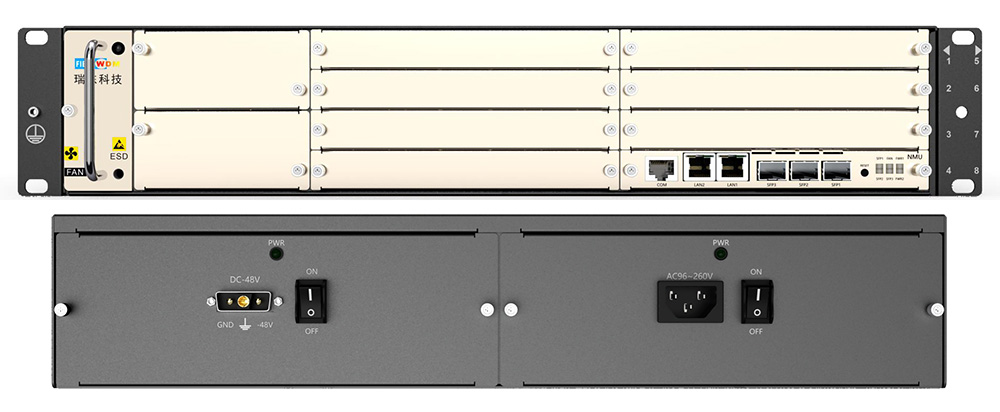

اسم المقياس		المقاييس
أبعاد		486 (عرض) × 86 (ارتفاع) × 352 (عمق) (مم)
الوزن (مع الحمولة الكاملة)		13.5 كجم
معدل استهلاك الطاقة النموذجي		أقل من 50 واط
ميزات الحماية		بطاقة إدارة شبكة الشبكة قابلة للاستبدال أثناء التشغيل دون التأثير على الخدمات الحالية عند حدوث عطل.

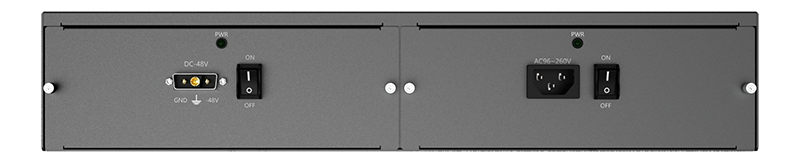

جهد التشغيل القياسي:	العاصمة واشنطن	-36 فولت -72 فولت
	مكيف هواء	90 فولت - 260 فولت

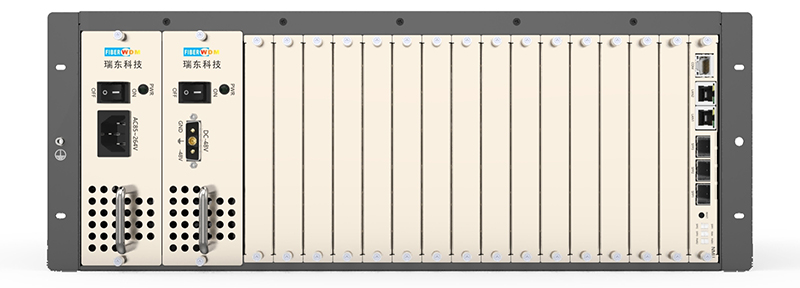

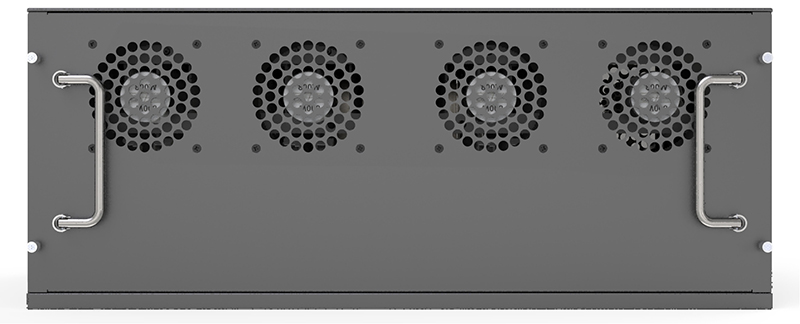

اسم المقياس		المقاييس
أبعاد		483 (عرض) × 178 (ارتفاع) × 280 (عمق) (مم)
الوزن (مع الحمولة الكاملة)		15.5 كجم
معدل استهلاك الطاقة النموذجي		أقل من 80 واط
ميزات الحماية		بطاقة إدارة شبكة الشبكة قابلة للاستبدال أثناء التشغيل دون التأثير على الخدمات الحالية عند حدوث عطل.
جهد التشغيل القياسي:	العاصمة واشنطن	-36 فولت -72 فولت
	مكيف هواء	90 فولت - 260 فولت

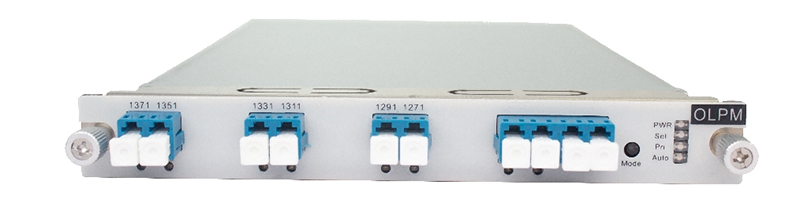

المعلمة	وحدة	فِهرِس
عدد القنوات		6
الطول الموجي المركزي	نانومتر	1271، 1291، 1311، 1331، 1351، 1371
انحراف الطول الموجي المركزي	نانومتر	±1.5
عرض نطاق القناة -1 ديسيبل	نانومتر	>14
تسطح التخطيط	ديسيبل	<0.5
فقد الإدخال في قناة المُضاعِف والمُفَكِّك (بدون حماية بصرية)	ديسيبل	<1.8
فقد الإدخال لقناة الإرسال والاستقبال (مع الحماية البصرية)	ديسيبل	<3.5
توحيد فقدان الإدخال لقناة Mux&DeMux	ديسيبل	<1.0
عزل القناة المجاورة	ديسيبل	أكثر من 25
عزل القنوات غير المتجاورة	ديسيبل	>35
ثبات الطول الموجي الحراري	نانومتر/درجة مئوية	<0.002
فقدان الإدخال، استقرار الحرارة	ديسيبل/درجة مئوية	<0.007
الخسائر المرتبطة بالاستقطاب	ديسيبل	<0.2
خسارة العودة	ديسيبل	≥45
درجة حرارة التشغيل	درجة مئوية	-40 إلى +85
درجة حرارة التخزين	درجة مئوية	-40 إلى +85
رطوبة التشغيل		رطوبة نسبية من 5% إلى 95%، بدون تكثف
عدد الفتحات في الهيكل		فتحة واحدة
منفذ مراقبة OTDR		مع منفذ مراقبة OTDR (طول الموجة 1625/1650 نانومتر) اختياري
الحماية البصرية		يمكنه توفير حماية للمسار البصري الرئيسي والاحتياطي أحادي الألياف
زمن تبديل الحماية البصرية		أقل من 20 مللي ثانية
نطاق كشف القدرة الضوئية		-50 ديسيبل ميلي واط ~ +25 ديسيبل ميلي واط
واجهة بصرية		LC/UPC

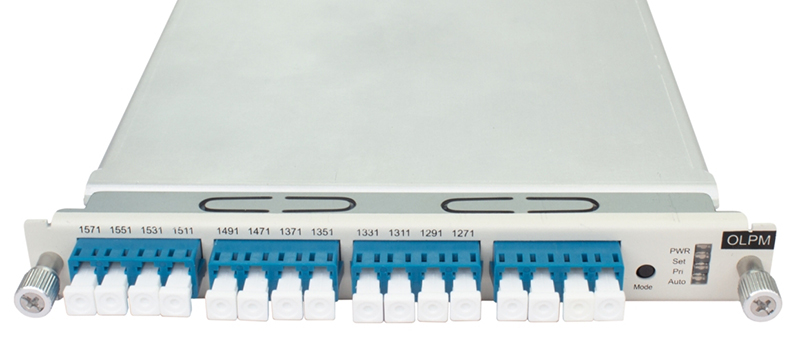

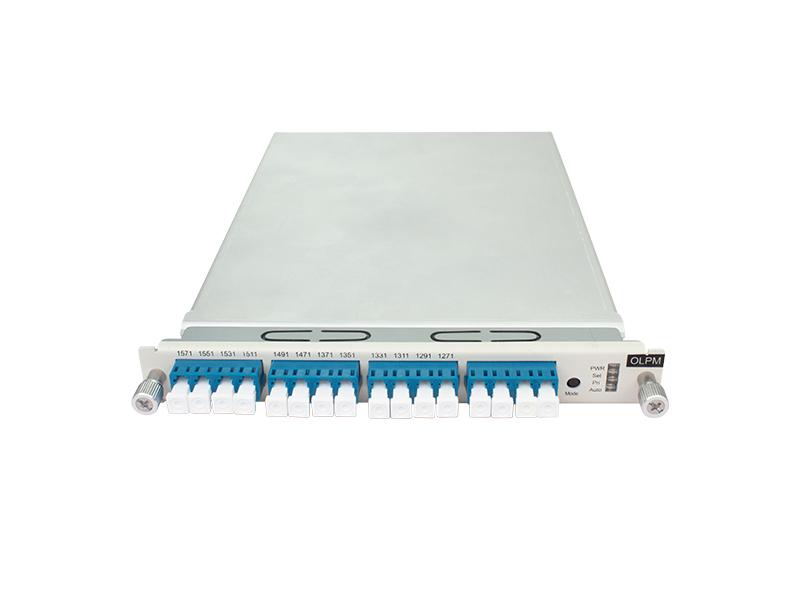

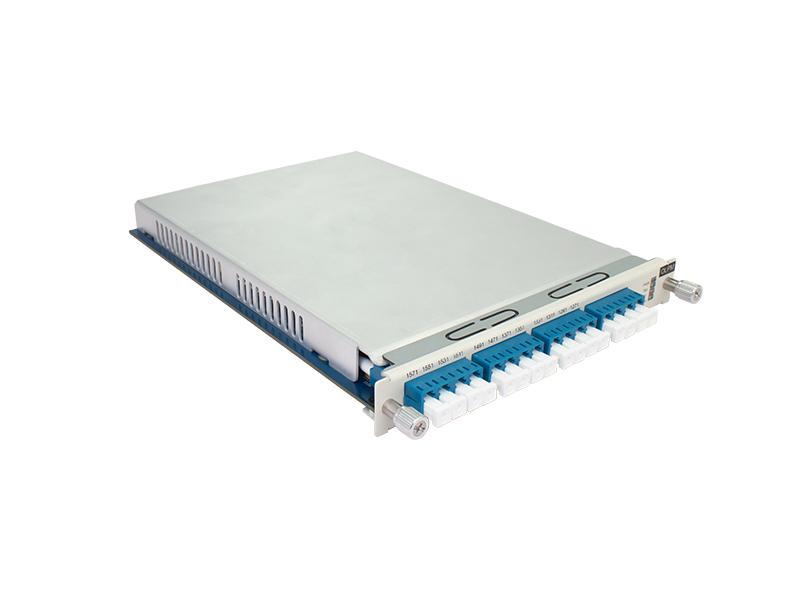

المعلمة	وحدة	فِهرِس

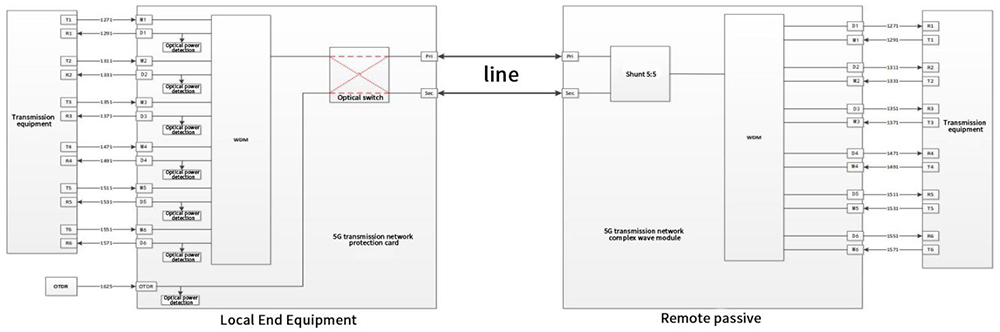

عدد القنوات		12
الطول الموجي المركزي	نانومتر	1271، 1291، 1311، 1331، 1351، 1371، 1471، 1491، 1511، 1531، 1551، 1571
انحراف الطول الموجي المركزي	نانومتر	±1.5
عرض نطاق القناة -1 ديسيبل	نانومتر	>14
تسطح التخطيط	ديسيبل	<0.5
فقد الإدخال في قناة المُضاعِف والمُفَكِّك (بدون حماية بصرية)	ديسيبل	<2.2
فقد الإدخال لقناة الإرسال والاستقبال (مع الحماية البصرية)	ديسيبل	<3.5
توحيد فقدان الإدخال لقناة Mux&DeMux	ديسيبل	<1.2
عزل القناة المجاورة	ديسيبل	أكثر من 25
عزل القنوات غير المتجاورة	ديسيبل	>35
ثبات الطول الموجي الحراري	نانومتر/درجة مئوية	<0.002
فقدان الإدخال، استقرار الحرارة	ديسيبل/درجة مئوية	<0.007
الخسائر المرتبطة بالاستقطاب	ديسيبل	<0.2
خسارة العودة	ديسيبل	≥45
درجة حرارة التشغيل	درجة مئوية	-40 إلى +85
درجة حرارة التخزين	درجة مئوية	-40 إلى +85
رطوبة التشغيل		رطوبة نسبية من 5% إلى 95%، بدون تكثف
عدد الفتحات في الهيكل		فتحة واحدة
منفذ مراقبة OTDR		مع منفذ مراقبة OTDR (طول الموجة 1625/1650 نانومتر) اختياري
الحماية البصرية		يمكنه توفير حماية للمسار البصري الرئيسي والاحتياطي أحادي الألياف
زمن تبديل الحماية البصرية		أقل من 20 مللي ثانية
نطاق كشف القدرة الضوئية		-50 ديسيبل ميلي واط ~ +25 ديسيبل ميلي واط
واجهة بصرية		LC/UPC
