يُستخدم مُضاعِف/مُزيل إرسال DWDM ذو 8 قنوات (16 موجة) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX C21 إلى C28، TX C44 إلى C51؛ وفي الجانب B، تكون الموجات كالتالي: RX C44 إلى C51، TX C21 إلى C28. عند اقترانه بمُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي 4 فتحات، وتدعم السعة القصوى 4*8 قنوات في النظام.

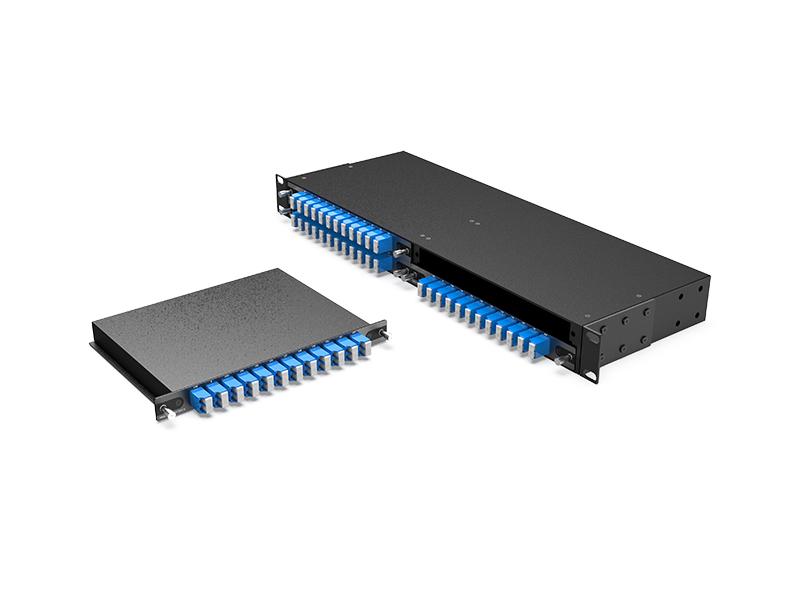

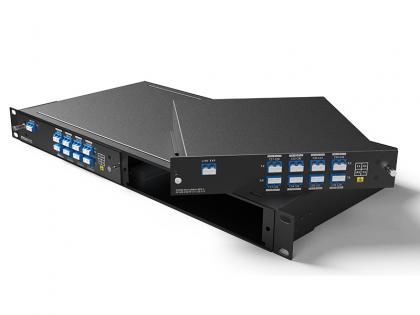

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 8 قنوات 16 موجة، مع منفذ توسعة، ومرشح R/B، وLC/UPC، وصندوق LGX، و4 فتحات في رف 1U
يُستخدم مُضاعِف/مُزيل إرسال DWDM ذو 8 قنوات (16 موجة) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX C21 إلى C28، TX C44 إلى C51؛ وفي الجانب B، تكون الموجات كالتالي: RX C44 إلى C51، TX C21 إلى C28. عند اقترانه بمُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي 4 فتحات، وتدعم السعة القصوى 4*8 قنوات في النظام.
لوحة المنتج

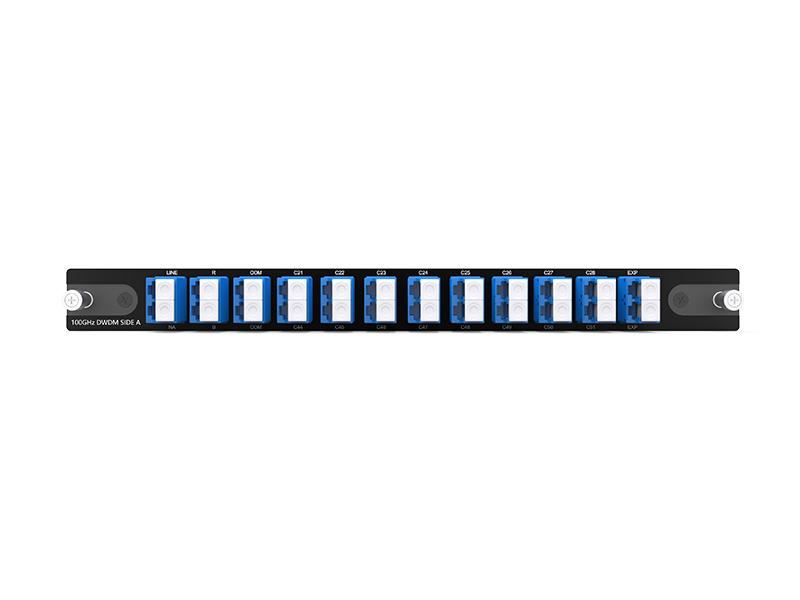

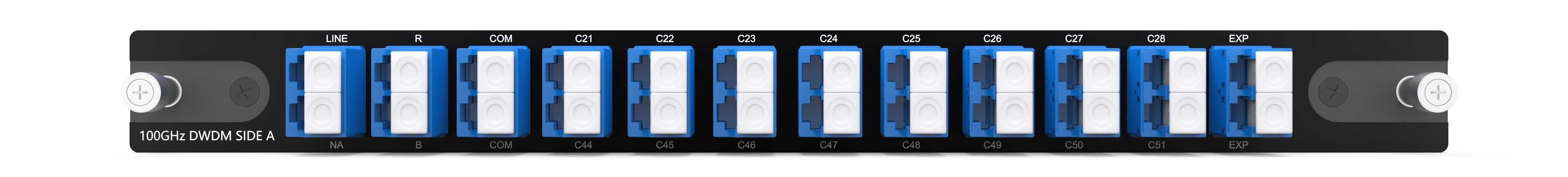

مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة أ

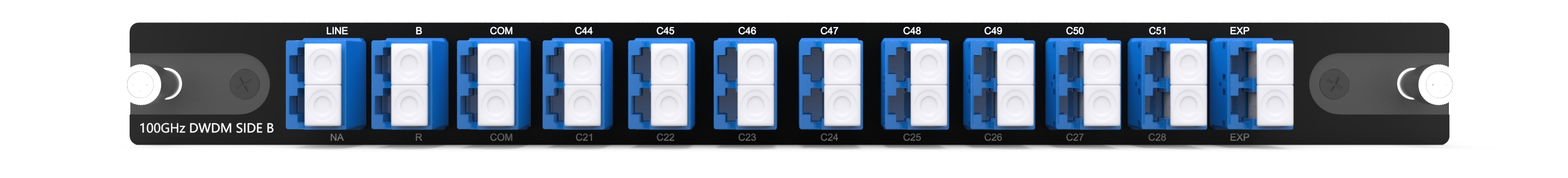

مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة ب

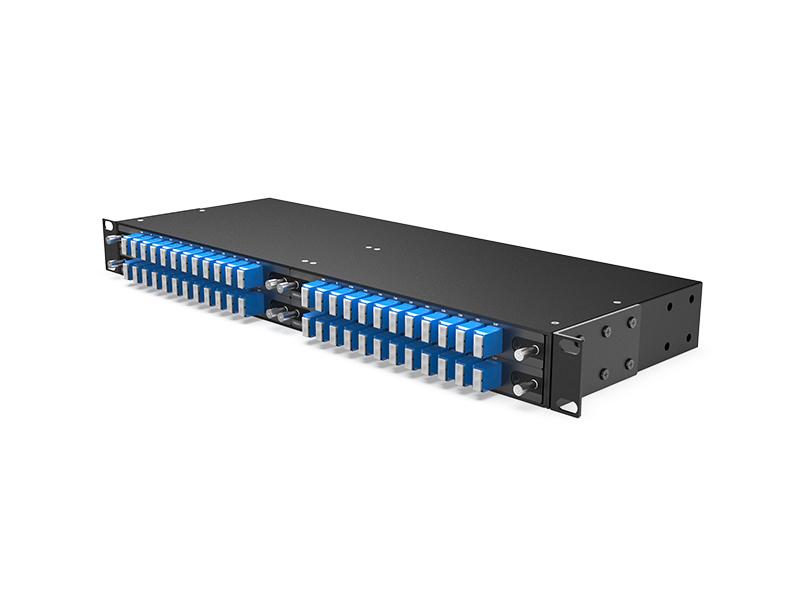

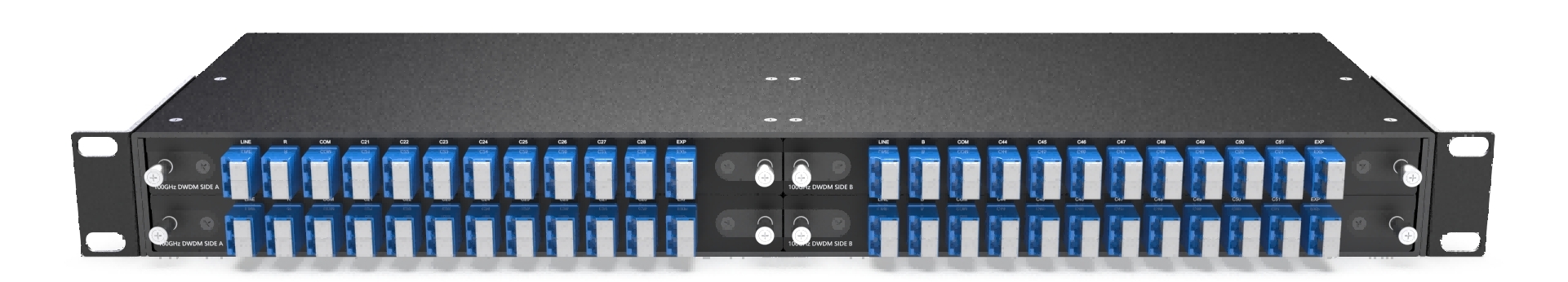

رف 1U ذو 4 فتحات
منفذ توسعة لزيادة عرض النطاق الترددي في المستقبل، مما يتيح زيادة سعة الشبكة عن طريق توصيله بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تثبيت أو استئجار ألياف إضافية
وصلة الخط

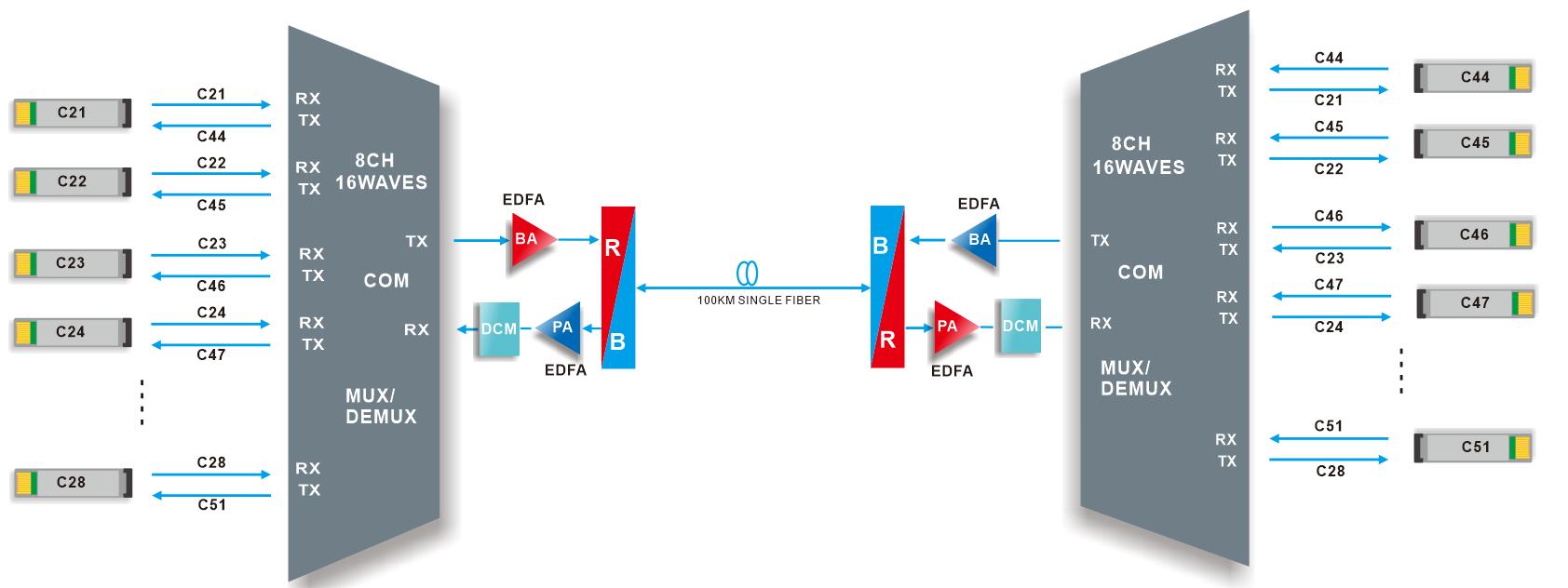

مُضاعِف/مُزيل إرسال DWDM ثماني القنوات، نقل عبر ليف ضوئي واحد
يدعم مُضاعِف/مُزيل إرسال DWDM ثماني القنوات نقلًا مختلفًا عبر ليف ضوئي واحد من نقطة إلى نقطة
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات، 16 موجة، C21-C28 / C44-C51 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تقنية |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 3.5 ديسيبل |
فقد الربط |
≤ 4.5 ديسيبل |
|
فقد العودة |
≥ 45 ديسيبل |
التوجيهية |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1 بيكو ثانية |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مجاور ≥ 30 ديسيبل
|
درجة الحرارة |
التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
فقد الإدخال عند نسبة الإشارة إلى الضوضاء |
اجتياز: ≤ 0.6 ديسيبل انعكاس: ≤ 0.8 ديسيبل |
عزل عند نسبة الإشارة إلى الضوضاء |
اجتياز: ≥ 30 ديسيبل انعكاس: ≥ 15 ديسيبل |
|
الوزن الصافي |
علبة LGX: 0.5 كجم رف 1U بأربعة فتحات: 1.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |

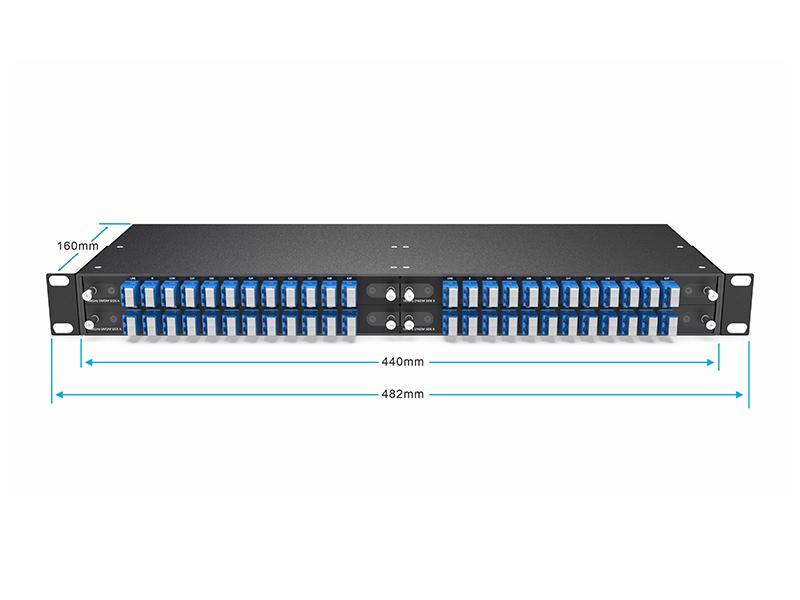

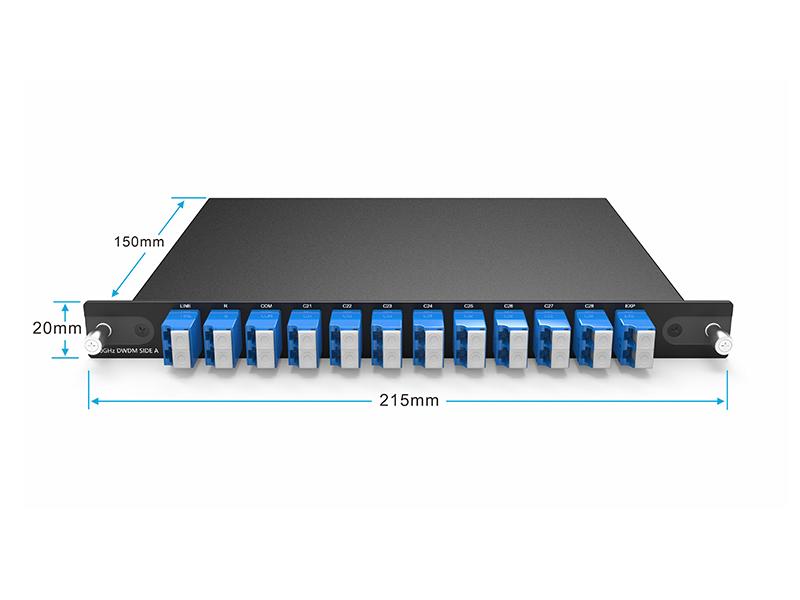

صندوق LGX: 20 × 215 × 150 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات التغليف

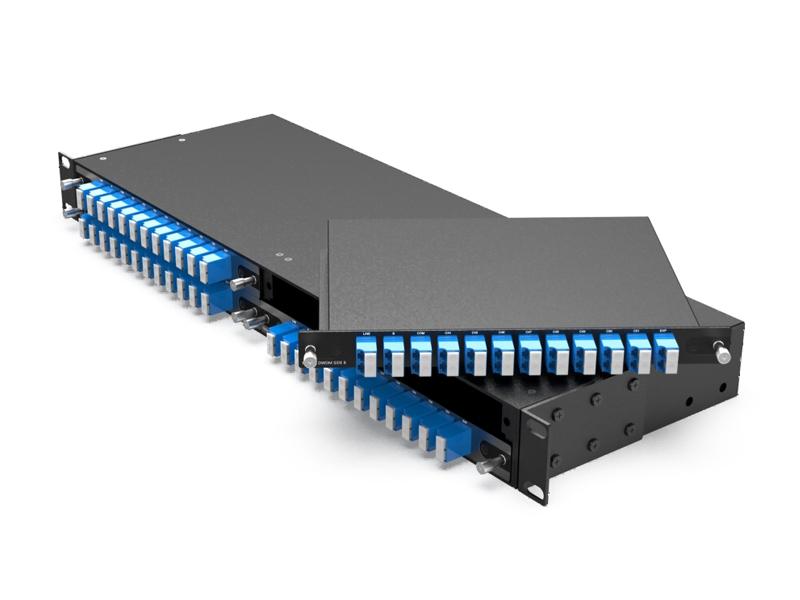

مقبس LGX BOX، رف 1U ذو 4 فتحات

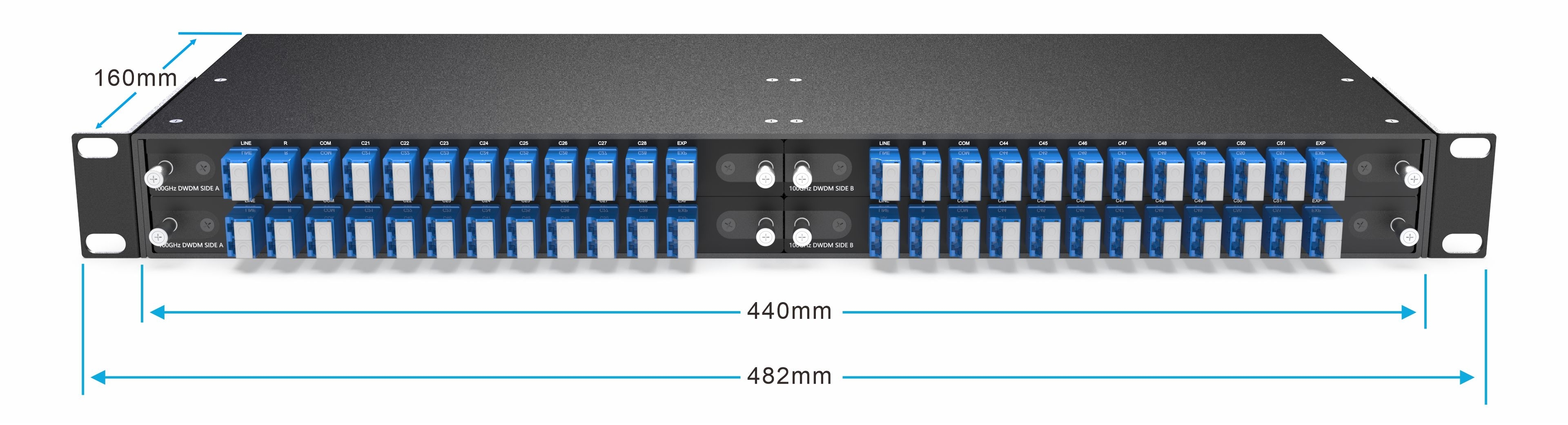

رف 1U ذو 4 فتحات لـ LGX BOX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM8-LGX01-C2151-RB-A |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C21-C28/إرسال C44-C51) مع منفذ توسعة وفلتر RB، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل، 20 × 215 × 150 مم، الجانب A |
|
DD8-LGX01-C2151-RB-B |
مُضاعِف/مُزيل إرسال DWDM، 8 قنوات، 16 موجة (استقبال C44-C51/إرسال C21-C28) مع منفذ EXP وفلتر RB، ألياف أحادية، LC/UPC، صندوق LGX قابل للتوصيل، 20*215*150 مم، الجانب B |
|
1U-4LGX02 |
رف 1U مقاس 19 بوصة مع 4 فتحات لصندوق LGX القابل للتوصيل، 440*160*44 مم |
ملاحظة: ندعم التصميم المخصص، يرجى الاتصال بنا عبر البريد الإلكتروني
