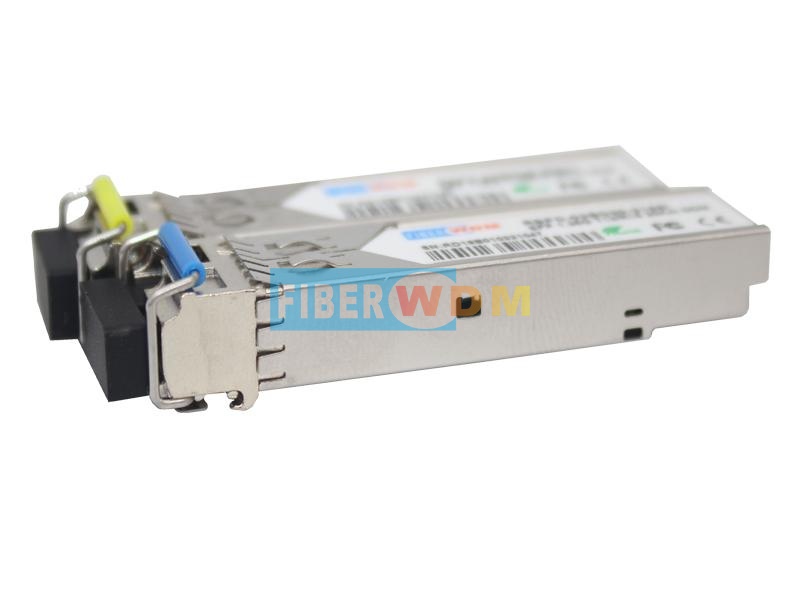

يدعم جهاز الإرسال والاستقبال البصري SFP بتقنية CWDM للفيديو من الجيل الثالث دقة 1080 بكسل بتردد 60 هرتز

وحدة إرسال واستقبال ضوئية من نوع SFP للفيديو من الجيل الثالث، تدعم فيديو 1080P 60HZ وما يصل إلى 80 كم. يعمل في نقل الفيديو البصري.

مُضاعِف/مُزيل مُضاعِف DWDM فائق النطاق C، 60 قناة + شاشة مراقبة، 100 جيجاهرتز، وحدة LC/UPC واحدة هذه القنوات الـ 60 DWDM Mux Demux يتميز هذا الجهاز بتباعد قنوات يبلغ 100 جيجاهرتز، ويؤدي وظيفة تعدد الإرسال أو فك الإرسال لـ 60 قناة عند أطوال موجات الاتحاد الدولي للاتصالات في نطاق Super C، مما يوسع نطاق الطيف الفعال بشكل كبير مقارنةً بنطاق C التقليدي ونطاق C الممتد. كما يوفر مزيجًا من فقد الإدخال البصري المنخفض وعزل القنوات العالي إلى جانب موثوقية طويلة الأمد. معلومات المنتج جهاز استقبال فائق النطاق C بتردد 100 جيجاهرتز مزود بـ 60 قناة، ومنفذ مراقبة، وLC/UPC، ومضاعف/مفكك إشارات DWDM ثنائي الألياف، ووحدة تثبيت في رف 1U إعدادات تطبيق المنتج المواصفات البصرية با مقياس مواصفة الوحدات ملحوظات مين يكتب الأعلى تباعد القنوات 100 جيجاهرتز تكنولوجيا AAWG (سطح مستوٍ) عدد القنوات 60 القنوات ترددات القنوات شبكة الاتحاد الدولي للاتصالات تيراهيرتز نطاق تردد القناة المتاحة غريب 190.75 196.650 تيراهيرتز 1524.50-1571.65 نانومتر حتى 190.7 196.600 تيراهيرتز 1524.89-1572.06 نطاق تمرير القناة -12.5 +12.5 جيجاهرتز -0.10 +0.10 نانومتر دقة الطول الموجي المركزي -0.05 +0.05 نانومتر خسارة الإدخال@com 6 6.7 ديسيبل @Center Wavelength خسارة الإدخال@mon 22 ديسيبل 1% تموج نطاق التمرير 1.0 1.5 نانومتر عرض النطاق الترددي الكامل عرض النطاق الترددي عند 1.0 ديسيبل 0.22 نانومتر عرض النطاق الترددي عند 3.0 ديسيبل 0.42 نانومتر عرض النطاق الترددي عند 20 ديسيبل 1.20 نانومتر توحيد فقد الإدخال في الاتحاد الدولي للاتصالات 1.20 ديسيبل الفقد المعتمد على الاستقطاب 0.5 ديسيبل عزل القناة المجاورة 25 ديسيبل عزل القنوات غير المتجاورة 30 ديسيبل التداخل الكلي 24 24 ديسيبل التوجيه 40 ديسيبل فقدان العودة مع الموصلات 40 45 ديسيبل التشتت اللوني -20 +20 بيكو ثانية/نانومتر PDL 0.5 ديسيبل PMD 1.0 ملاحظة: معالجة الطاقة الضوئية للمنفذ المشترك 24 ديسيبل ميلي واط الوزن الصافي 3.5 كجم الأبعاد (الارتفاع × العرض × العمق) 44 × 481.8 × 230 مم مم ظروف التشغيل بارامي تير مين الأعلى الوحدات درجة حرارة -5 65 درجة مئوية رطوبة غير مكثف 0 90 نسبة الرطوبة النسبية شروط التخزين المعلمة مين الأعلى الوحدات درجة حرارة -40 85 درجة مئوية رطوبة غير مكثف 0 90 نسبة الرطوبة النسبية

يمكن لمنفذ 1310nm دعم 1G LX/SX و10G LR و40G ER4/LR4 و100G LR/ER4/LR4/ZR4؛ وهو مخصص لحركة المرور القديمة الحالية. منفذ Mon مخصص لمراقبة روابط الشبكة أو مراقبة الطاقة، مما يسهل استكشاف الأخطاء وإصلاحها دون التأثير على حركة المرور.

مرشح CWDM أحادي القناة بثلاثة منافذ، موجات 1270 نانومتر ~ 1610 نانومتر. فقدان إدخال منخفض عزل عالي للقناة فقدان منخفض يعتمد على الاستقطاب موثوقية واستقرار استثنائيان

سمات: تصميم صغير الحجم فقدان إدخال منخفض و PDL منخفض موثوقية عالية عدد كبير من القنوات نطاق واسع من الأطوال الموجية نطاق واسع لدرجة حرارة التشغيل التغليف والتكوين حسب الطلب

سمات متكاملة للغاية (UNL، AOM، EDFA، BPD، RAMAN) درجة حرارة التشغيل: -10 إلى 50 درجة مئوية موثوقية عالية واستقرار وضع التحكم المرن قناة واحدة / قناتين

وحدة الإرسال والاستقبال الضوئية 25G SFP28 DWDM، تدعم سرعة نقل تصل إلى 25 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات، وتعمل في حلول اتصال مراكز البيانات عالية السرعة، وحلول النقل الأمامي لشبكات الجيل الخامس، وما إلى ذلك.

سمات يدعم 100GBASE-ER1-40 BIDI معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 يصل مدى الإرسال إلى 40 كم على الألياف أحادية النمط ليزر EML وجهاز استقبال APD 4x25.78 جيجابت/ثانية مع واجهة كهربائية NRZ (CAUI-4) واجهة كهربائية عالية السرعة للإدخال/الإخراج واجهة I2C مع مراقبة تشخيصية رقمية متكاملة حزمة QSFP28 MSA مع موصل LC أحادي الاتجاه مصدر طاقة واحد +3.3 فولت أقصى استهلاك للطاقة 4.5 واط درجة حرارة تشغيل الهيكل: من 0 إلى +70 درجة مئوية متوافق مع معايير 802.3cu و SFF-8636 و SFF-8679 يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU طلب 100GBASE-ER1-40 BIDI أنواع أجهزة الإرسال والاستقبال:
