هذا المنتج عبارة عن وحدة بصرية OSFP 2xSR4 بسرعة 800 جيجابت/ثانية، مصممة لتطبيقات الاتصالات البصرية لمسافة 100 متر. تقوم الوحدة بتحويل 8 قنوات من بيانات الإدخال الكهربائية بسرعة 100 جيجابت/ثانية (PAM4) إلى 8 قنوات من الإشارات البصرية المتوازية، كل منها قادرة على العمل بسرعة 100 جيجابت/ثانية، ليصبح معدل نقل البيانات الإجمالي 800 جيجابت/ثانية.
من جانب جهاز الاستقبال، تقوم الوحدة بتحويل 8 قنوات من الإشارات الضوئية المتوازية بسرعة 100 جيجابت/ثانية لكل قناة للحصول على معدل بيانات إجمالي يبلغ 800 جيجابت/ثانية إلى 8 قنوات من بيانات الإخراج الكهربائي بسرعة 100 جيجابت/ثانية (PAM4).
يمكن توصيل كابل ألياف ضوئية مزود بموصل MPO-12 مزدوج بمقبس وحدة OSFP 800G SR8. يلزم وجود وحدة تصحيح الأخطاء الأمامية (FEC) في الجهاز المضيف لدعم نقل البيانات عبر الألياف لمسافة تصل إلى 100 متر.

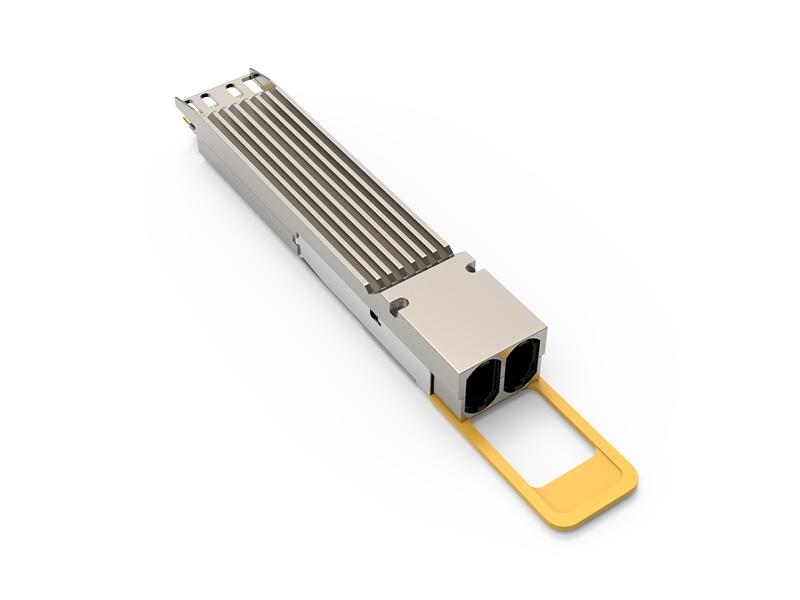

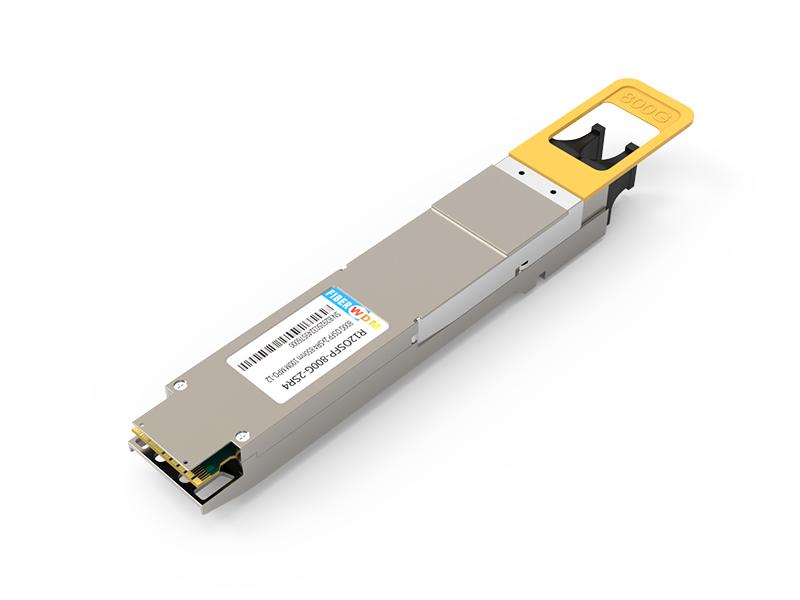

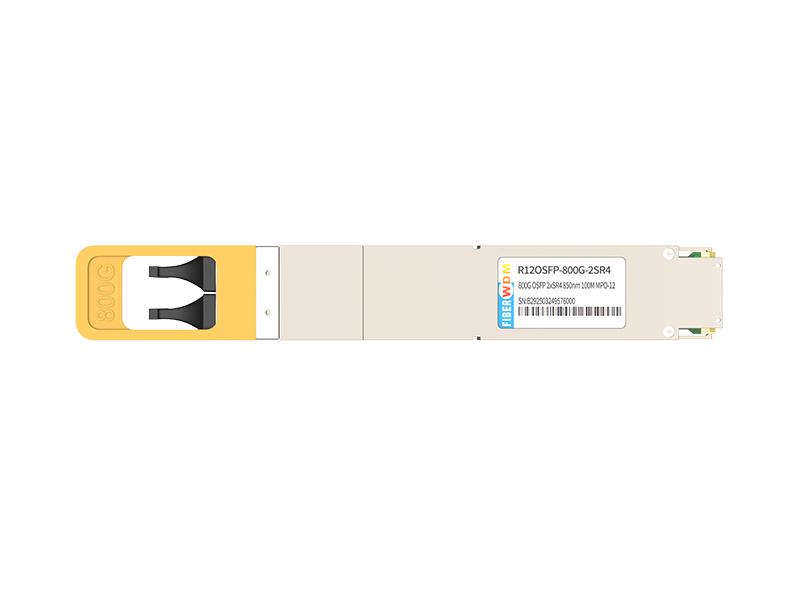

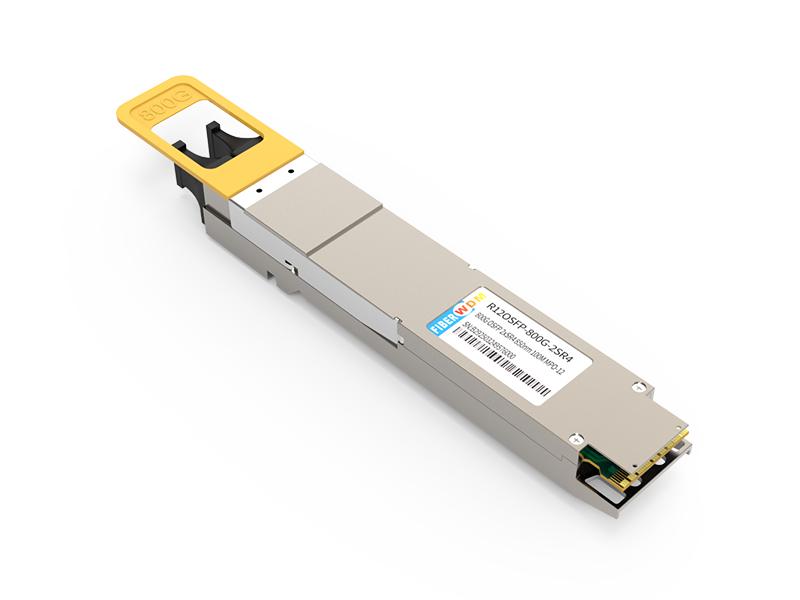

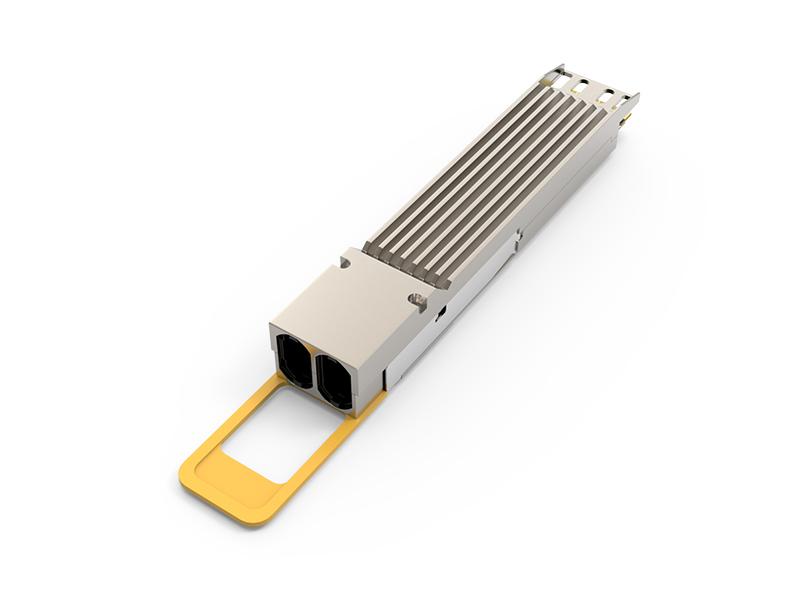

جهاز إرسال واستقبال ضوئي 800G OSFP 2xSR4 850nm 100M MPO-12
R12OSFP-800G-2SR4
سمات
المعايير
التطبيقات
أعلى التقييمات المطلقة
| المعلمة | رمز | مين | الأعلى | الوحدات |
| نطاق درجة حرارة التخزين | TSTG | -40 | +85 | درجة مئوية |
| جهد التغذية | VCC | 0 | 4 | V |
| الرطوبة النسبية | RH | من 5% إلى 85% | ||
| - | - | غير مكثف | ||
[إذا لم تكن قوائم الدعم موجودة] ظروف التشغيل
| المعلمة | رمز | مين | الأعلى | الوحدات |
| درجة حرارة الهيكل - التشغيل | TCASE | 0 | 70 | درجة مئوية |
| جهد التغذية | Vcc | 3.135 | 3.465 | V |
| استهلاك الطاقة | PDISS | - | 14 | دبليو |
| نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي | - | - | 2.4 × 10⁻⁴ | - |
| مسافة الربط عبر OM3 | - | 0.5 | 60 | م |
| مسافة الربط عبر OM4 | - | 0.5 | 100 | م |
[إذا لم تكن قوائم الدعم موجودة] المواصفات البصرية لجهاز الإرسال
| معلمات جهاز الإرسال | مين | عادي | الأعلى | وحدة |
| معدل الإشارة لكل مسار | 53.125±100 جزء في المليون |
GBd |
||
| نطاق طول الموجة في الممر | - | 850 | - | نانومتر |
| عرض الطيف RMS | - | 0.6 | نانومتر | |
| تنسيق التعديل | PAM4 | |||
| متوسط القدرة الضوئية لكل مسار | -4.6 | 4 | ديسيبل ميلي واط | |
|
التعديل البصري الخارجي
السعة (OMAouter)، لكل مسار لـ TDECQ<=1.8 ديسيبل لـ 1.8
|
-2.6
-
|
3.5
|
|
ديسيبل ميلي واط |
|
التعديل البصري الخارجي
السعة (OMAouter)، لكل مسار TECQ<=1.8dB لـ 1.8
|
-2.6
-
|
3.5
|
|
ديسيبل ميلي واط |
| إغلاق عين الإرسال والتشتت لـ PAM4، لكل حارة | - | - | 4.4 | ديسيبل |
| إغلاق عين جهاز الإرسال لـ PAM4(TECQ)، لكل مسار | - | - | 4.4 | ديسيبل |
| نسبة الانقراض | 2.5 | - | ديسيبل | |
| انحراف جهاز الإرسال، كل مسار | - | - | 2 | ديسيبل |
| زمن انتقال جهاز الإرسال، لكل مسار | - | - | 17 | ملاحظة: |
| متوسط قوة الإطلاق لكل مسار في ولاية تكساس خارج الولاية | - | - | -30 | ديسيبل ميلي واط |
| الضوضاء النسبية الشدة 12 (OMA) | - | - | -131 | ديسيبل/هرتز |
| تحمل فقدان العودة البصرية | - | - | 12 | ديسيبل |
| التدفق المحاط |
≥86% عند 19 ميكرومتر
≤30% عند 4.5 ميكرومتر |
ديسيبل | ||
المواصفات البصرية لجهاز الاستقبال
| معلمات جهاز الاستقبال | مين | عادي | الأعلى | وحدة |
|
معدل الإشارة لكل مسار |
53.125±100 جزء في المليون |
GBd |
||
|
نطاق طول الموجة في الممر |
- | 850 | - |
نانومتر |
| تنسيق التعديل | PAM4 | |||
|
عتبة الضرر |
5 | - | - |
ديسيبل ميلي واط |
|
متوسط قوة الاستقبال، لكل مسار |
-6.4 | - | 4 |
ديسيبل ميلي واط |
|
طاقة جهاز الاستقبال، لكل مسار (OMA) |
- | - | 3.5 |
ديسيبل ميلي واط |
|
حساسية جهاز الاستقبال لكل مسار (OMAouter)
|
- | - |
-4.6
|
ديسيبل ميلي واط |
|
انعكاس جهاز الاستقبال |
- | - | -12 |
ديسيبل |
|
حساسية جهاز الاستقبال تحت الضغط (OMAouter)، لكل منها |
- | - | 2 |
ديسيبل ميلي واط |
| الظروف الضاغطة لحساسية مستقبلات الإجهاد | ||||
|
إغلاق العين تحت الضغط لـ PAM4 (SECQ)، المسار قيد الاختبار |
- | 4.4 | - |
ديسيبل |
|
OMAouter لكل ممر مهاجم |
- | 3.5 | - |
ديسيبل ميلي واط |
عتبات جهاز الاستقبال لفقدان الإشارة (LOS)
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
|
RX_LOS_Assert الحد الأدنى/الأقصى |
-15.0 |
- | - |
ديسيبل ميلي واط |
|
الحد الأدنى/الأقصى لإلغاء تأكيد فقدان الاتصال بالشبكة RX_LOS |
- | - | -8.9 |
ديسيبل ميلي واط |
|
RX_LOS_Hysteresis |
- | 1.5 | - |
ديسيبل |
مواصفات المراقبة التشخيصية الرقمية
|
حدود |
وحدة |
مواصفة |
| الخطأ المطلق لجهاز مراقبة درجة الحرارة | درجة مئوية |
± 3 |
|
خطأ مطلق في مراقبة جهد التغذية |
% |
± 5 |
|
خطأ مراقبة I_bias المطلق |
% |
± 10 |
|
خطأ مطلق في مراقبة الطاقة المستلمة (Rx) |
ديسيبل |
± 3.0 |
|
مراقبة قدرة الإرسال (Tx) الخطأ المطلق |
ديسيبل |
± 3.0 |
إشارة كهربائية منخفضة السرعة
| المعلمة | رمز | مين | الأعلى | الوحدات | حالة |
|
SCL و SDA |
المجلد |
0 | 0.4 | V |
الحد الأقصى لشدة التيار داخل العدسة (IOL) = 3.0 مللي أمبير للوضع السريع، و20 مللي أمبير للوضع السريع بلس |
|
VOH |
Vcc-0.5 |
Vcc+0.3 |
V | ||
|
SCL و SDA |
فيل |
-0.3 |
Vcc*0.3 |
V | - |
|
فيروس نقص المناعة البشرية |
Vcc*0.7 |
Vcc +0.5 |
V | - | |
|
سعة طرف الإدخال/الإخراج SCL و SDA |
Ci | - | 14 |
بيكو فاراد |
- |
|
إجمالي الحمل السعوي للحافلة SCL و SDA |
سي بي | - | 100 |
بيكو فاراد |
مقاومة سحب لأعلى 3.0 كيلو أوم، كحد أقصى |
| - | - | 200 |
بيكو فاراد |
مقاومة سحب لأعلى 1.6 كيلو أوم، الحد الأقصى |
|
|
وضع LPMode/TxDis، إعادة الضبط ووضع SeIL |
فيل |
-0.3 | 0.8 | V |
|Iin| ≤ 125uA عندما يكون Vin < Vcc |
|
فيروس نقص المناعة البشرية |
2 |
Vcc + 0.3 |
V | ||
|
IntL/RxLOS |
المجلد |
0 | 0.4 | V |
IOL=2.0mA |
|
VOH |
VCC - 0.5 |
VCC + 0.3 |
V |
مقاومة سحب 10 كيلو أوم إلى Vcc المضيف |
|
|
ModPrsL |
المجلد |
0 | 0.4 | % |
IOL=2.0mA |
|
VOH |
- | - | ديسيبل |
يمكن تنفيذ ModPrsL كدائرة قصر إلى GND على الوحدة |
إشارة كهربائية عالية السرعة
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
|
خصائص خرج جهاز الاستقبال الكهربائي عند النقطة TP4 |
||||
|
معدل الإشارات لكل مسار |
- |
53.125 |
- |
GBd |
|
جهد الخرج ذو الوضع المشترك للتيار المتردد (RMS) |
- | - | 17.5 | ملي فولت |
|
جهد الخرج التفاضلي من الذروة إلى الذروة |
- | - | 900 |
ملي فولت |
|
عرض قناع تناظر العين (ESMW) في الطرف القريب |
- | سيتم تحديده لاحقاً | - | واجهة المستخدم |
|
ارتفاع العين عند الطرف القريب، الفرق |
24 | - | - | ملي فولت |
|
إغلاق العين العمودي عند نهاية الطرف |
- | - | 7.5 |
ديسيبل |
|
عرض قناع تناظر العين (ESMW) في الطرف البعيد |
- | سيتم تحديده لاحقاً | - | واجهة المستخدم |
|
ارتفاع العين البعيد، الفرق |
24 | - | - | ملي فولت |
|
إغلاق العين العمودي من الطرف البعيد |
- | - | 7.5 |
ديسيبل |
|
نسبة الإشارة إلى التداخل بين الإشارات في الطرف البعيد |
- | سيتم تحديده لاحقاً | - | % |
|
فقدان العودة عند التحويل من الوضع المشترك إلى الوضع التفاضلي |
802.3ck 120G-1 |
ديسيبل |
||
|
خسارة العائد الفعلي |
سيتم تحديده لاحقاً | - | - |
ديسيبل |
|
عدم تطابق الإنهاء التفاضلي |
- | - | 10 | % |
|
مدة الانتقال (بالدقائق، من 20% إلى 80%) |
- | سيتم تحديده لاحقاً | - | ملاحظة: |
|
جهد الوضع المشترك للتيار المستمر |
-350 | - | - | ملي فولت |
|
خصائص الإدخال الكهربائي لجهاز الإرسال عند النقطة TP1 |
||||
|
معدل الإشارات لكل مسار |
- |
53.125 |
- |
GBd |
|
تفاوت جهد الدخل التفاضلي بين الذروة والذروة |
900 | 2850 | ملي فولت | |
|
فقدان العودة من الوضع المشترك إلى التفاضلي |
802.3ck المعادلة (120G-1) |
- | - | - |
|
خسارة العائد الفعلي |
سيتم تحديده لاحقاً | - | - | - |
|
عدم تطابق الإنهاء التفاضلي |
- | - | 10 | - |
|
اختبار إدخال وحدة المعالجة تحت الضغط |
انظر 120G.3.4.1 |
% |
||
|
نطاق تحمل الجهد أحادي الطرف |
-0.4 |
- | 3.3 | V |
|
جهد الوضع المشترك للتيار المستمر |
-350 |
- | 2850 | ملي فولت |
[إذا لم تكن قوائم الدعم موجودة] مخطط كتلة الوحدة

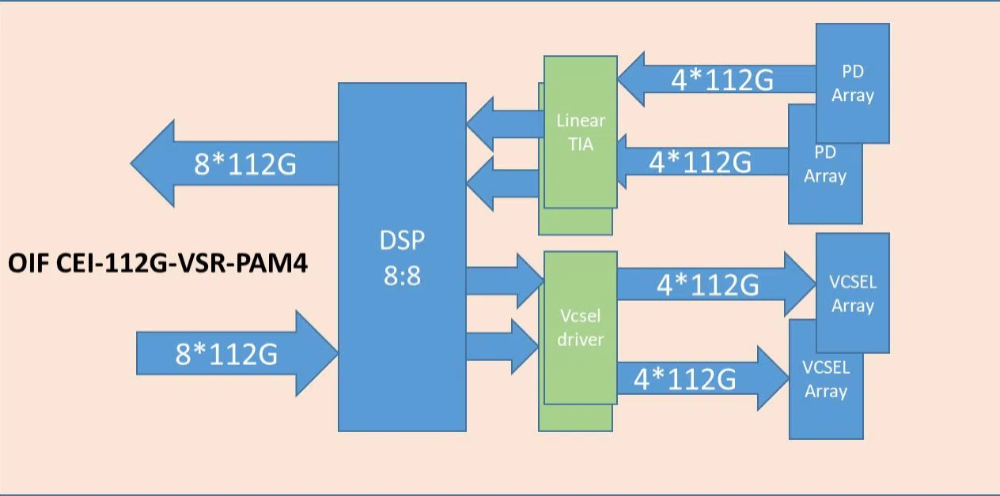

الشكل 1. مخطط كتلة الوحدة
OSFP800 800G 2xSR4

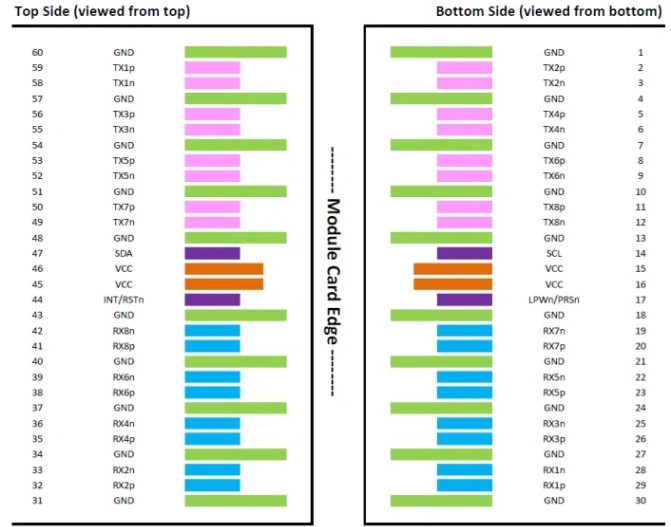

الشكل 2. تخصيص نقاط التلامس لـ OSFP800 800G
تعريف اتصال الوحدة
واجهة بصرية

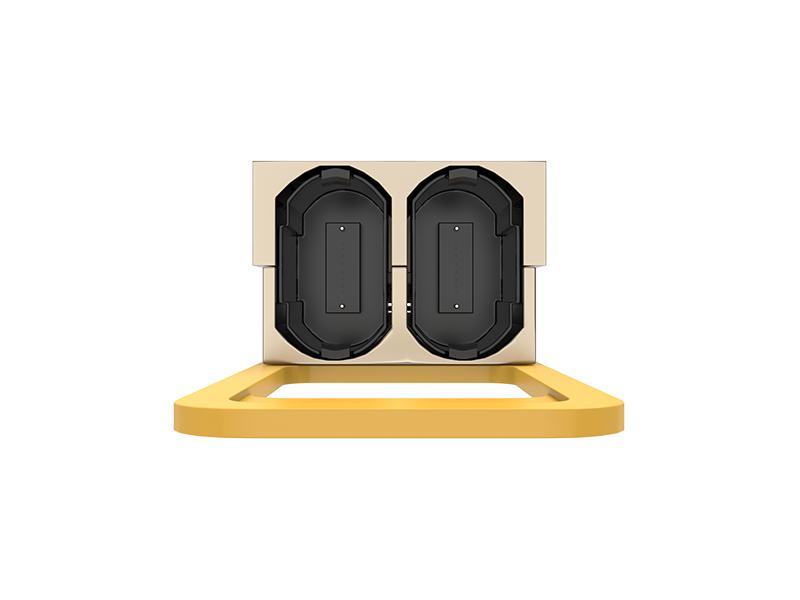

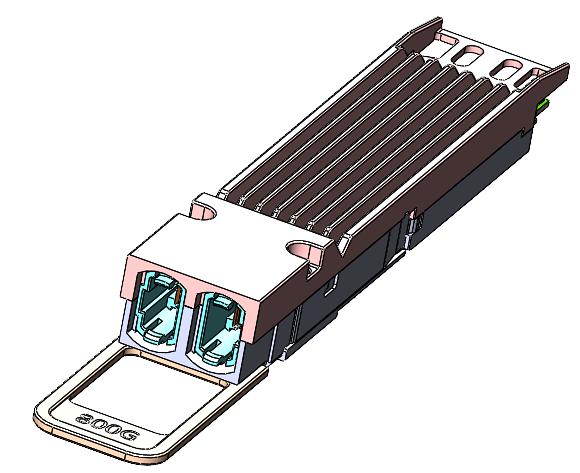

موصلات MPO-12 المزدوجة لـ OSFP800 2xSR4.

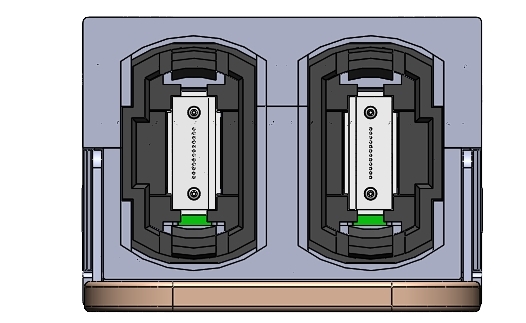

الشكل 3. تخصيصات المسارات الضوئية
المواصفات الميكانيكية

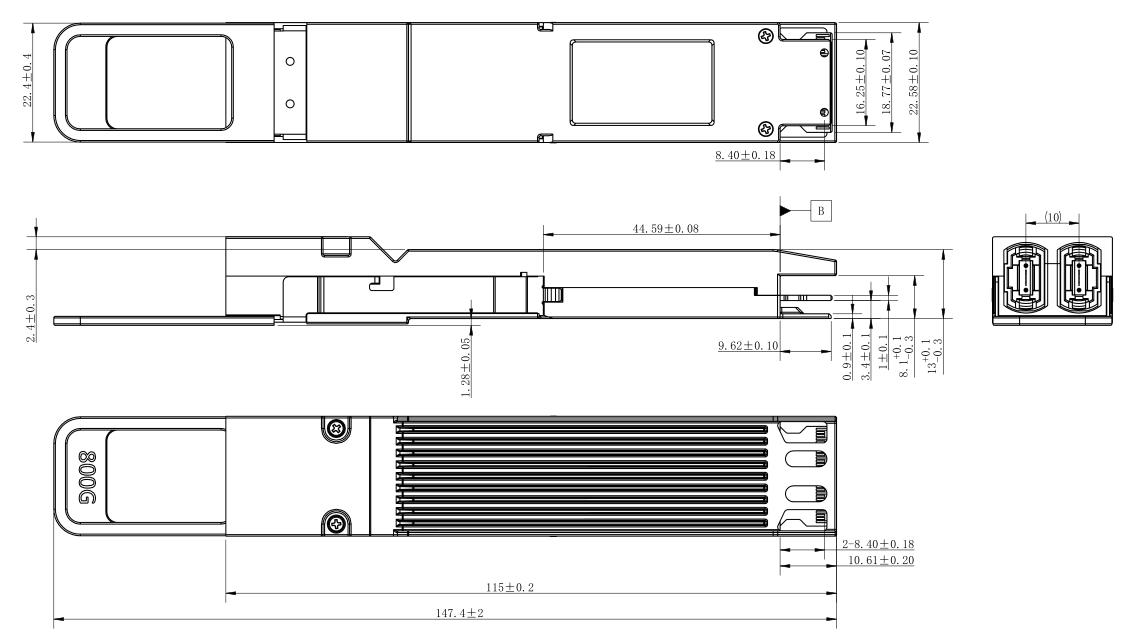

الشكل 4. الأبعاد الميكانيكية
معلومات الطلب
|
رقم القطعة |
وصف |
|
R12OSFP-800G-2SR4 |
جهاز إرسال واستقبال ضوئي OSFP800 800G 2xSR4 |
