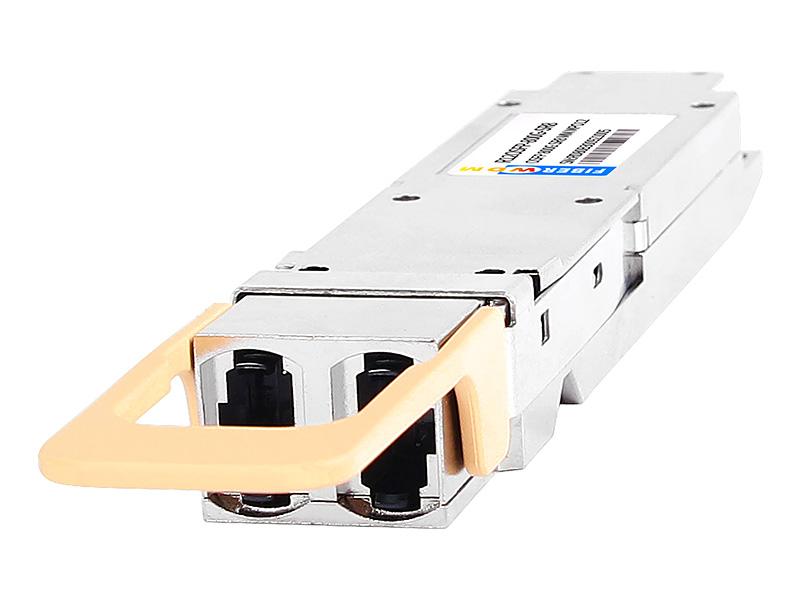

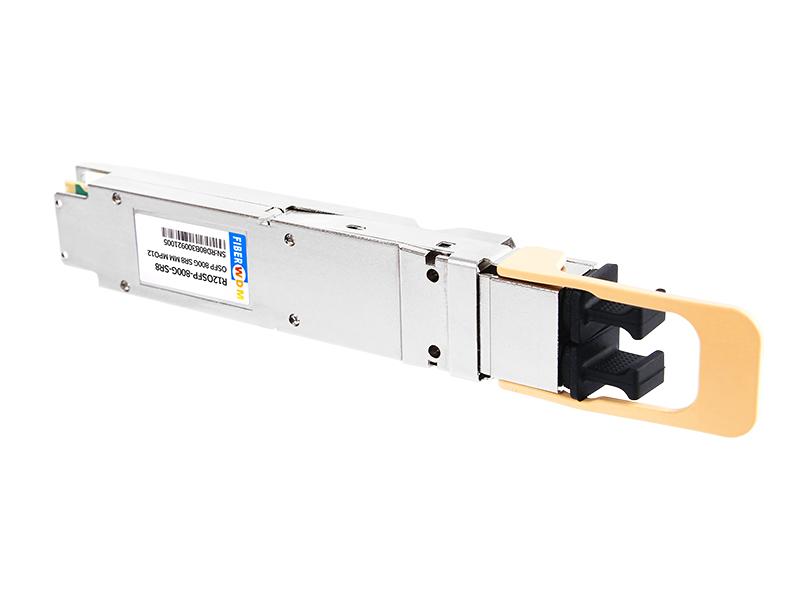

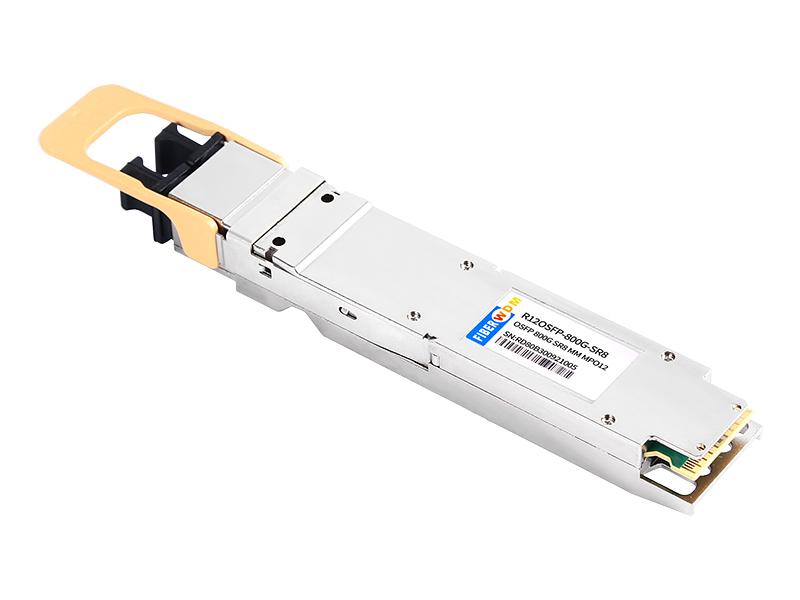

جهاز إرسال واستقبال OSFP 800G SR8 MM MPO12 IB
جهاز إرسال واستقبال ثنائي المنافذ من إنفيديا

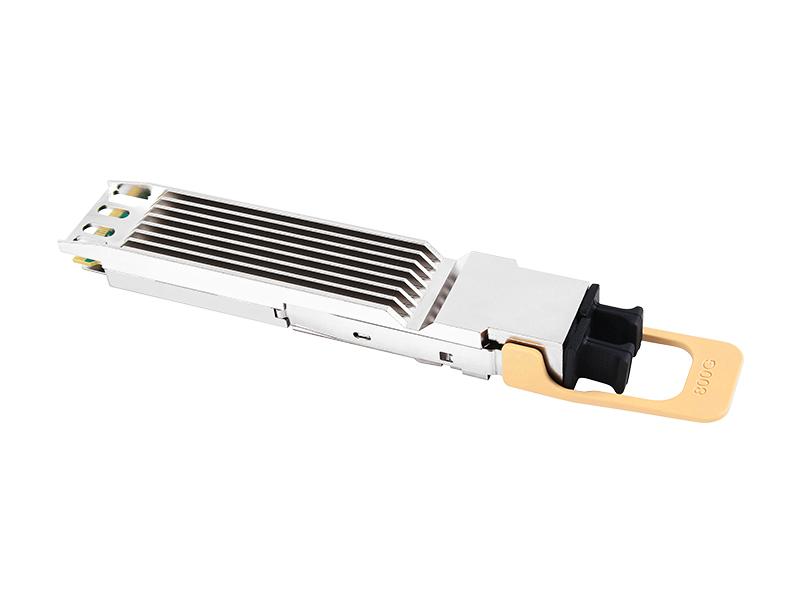

800G، 2xNDR، OSFP، 2xMPO12 APC، ألياف متعددة الأنماط 850 نانومتر، حتى 50 مترًا، مزودة بزعانف
مخطط الكتلة الوظيفية
وصف عام
OSFP 800G SR8 هو جهاز إرسال واستقبال ضوئي من نوع OSFP ثماني القنوات، متوازي، قابل للتوصيل، يعمل بالألياف الضوئية، مصمم لتطبيقات إيثرنت 800 جيجابت. يُعد هذا الجهاز وحدة عالية الأداء لتطبيقات الاتصال والربط البيني للبيانات قصيرة المدى. يدمج ثمانية مسارات بيانات في كل اتجاه بسرعة 8 × 53.125 جيجابت في الثانية. يصل طول OSFP SR8 إلى 60 مترًا عبر ألياف OM3 متعددة الأنماط أو 100 متر عبر ألياف OM4 متعددة الأنماط. صُممت هذه الوحدة للعمل عبر أنظمة الألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر
أقصى التقييمات المطلقة وظروف التشغيل الموصى بها
(الحد الأقصى المطلق للتقييمات)
|
المعلمة |
الرمز |
الحد الأدنى |
الحد الأقصى |
الوحدة |
|
درجة حرارة التخزين |
Ts |
-40 |
85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
أعلى |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
الرطوبة النسبية |
15 |
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
3.6 |
فولت |
|
عتبة تلف جهاز الاستقبال، لكل مسار |
PRdmg |
5 |
|
ديسيبل ميلي واط |
(ظروف التشغيل الموصى بها)
|
المعلمة |
الرمز |
الحد الأدنى |
الحد الأقصى |
الوحدة |
|
درجة حرارة علبة التشغيل |
أعلى |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثيف) |
الرطوبة النسبية |
15 |
85 |
% |
|
جهد مصدر الطاقة |
Vcc |
3.135 |
3.465 |
فولت |
|
إجمالي استهلاك الطاقة |
جهاز كمبيوتر |
- |
14 |
واط |
|
تيار التغذية لكل طرف |
|
|
4.465 |
أمبير |
|
معدل البت |
معدل البت |
|
850 |
جيجابت في الثانية |
|
طول الألياف على ألياف OM3 متعددة الأنماط |
|
|
60 |
م |
|
طول الألياف على OM4 MMF |
|
|
100 |
م |
|
تردد ساعة I2C |
0 |
|
400 |
كيلوهرتز |
ملاحظات:
1. في ظل جهد تشغيل 3.465 فولت، ودرجة حرارة غلاف 70 درجة مئوية
المواصفات البصرية
جهاز إرسال بصري
(واجهة الإرسال البصرية)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
|
معدل نقل البيانات لكل مسار |
معدل نقل البيانات |
|
53.125 |
|
جيجابايت |
|
|
تنسيق التضمين |
|
PAM4 |
|
|||
|
الطول الموجي المركزي 1 |
λ |
840 |
860 |
868 |
نانومتر |
|
|
عرض الطيف RMS |
σ |
|
|
0.6 |
نانومتر |
|
|
متوسط قوة الإطلاق، لكل مسار |
متوسط |
-4.6 |
|
4 |
ديسيبل ميلي واط |
|
|
القدرة الضوئية OMA، لكل مسار، كحد أقصى |
POMA |
3.5 |
ديسيبل ميلي واط |
|||
|
OMAouter, الحد الأدنى لكل مسار |
الحد الأقصى (TECQ، TDECQ) <1.8 ديسيبل |
الحد الأقصى [-2.6، الحد الأقصى (TECQ، TECQ) –4.4] |
ديسيبل ميلي واط |
|||
|
1.8 < الحد الأقصى (TECQ، TDECQ) < 4.4 ديسيبل |
||||||
|
إغلاق عين جهاز الإرسال والتشتت (TDECQ)، كل حارة |
TDECQ |
|
|
4.4 |
ديسيبل |
|
|
إغلاق عين جهاز الإرسال لـ PAM4 (TECQ)، كل حارة |
TECQ |
|
|
4.4 |
ديسيبل |
|
|
نسبة الانقراض |
ER |
2.5 |
|
|
ديسيبل |
|
|
انحراف طاقة جهاز الإرسال، لكل مسار |
|
|
|
2.3 |
ديسيبل ميلي واط |
|
|
تحمل فقدان العودة البصرية |
ORLT |
|
|
14 |
ديسيبل |
|
|
تعطيل الطاقة البصرية للإرسال |
|
|
|
|
ديسيبل ميلي واط |
|
|
التدفق المحيط b2 |
|
≥86% عند 19 ميكرومتر ≤30% عند 4.5 ميكرومتر |
|
|||
|
|
||||||
مستقبل بصري
(واجهة الاستقبال البصرية)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
|
معدل نقل البيانات لكل مسار |
معدل البت |
|
53.125 |
|
جيجابود |
|
|
تنسيق التضمين |
|
PAM4 |
|
|||
|
الطول الموجي المركزي 1 |
λ |
842 |
885 |
948 |
نانومتر |
|
|
عتبة الضرر |
|
5 |
|
|
ديسيبل ميلي واط |
|
|
متوسط قوة الاستقبال، لكل مسار |
|
-6.4 |
|
4 |
ديسيبل ميلي واط |
|
|
طاقة الاستقبال، لكل مسار (OMA الخارجي) |
|
|
|
|
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
Rr |
|
|
|
ديسيبل |
|
|
حساسية جهاز الاستقبال، لكل مسار 1 |
|
RS = الحد الأقصى (-4.6، TECQ –6.4) |
ديسيبل ميلي واط |
|||
|
حساسية جهاز الاستقبال تحت الضغط، لكل مسار |
|
|
|
-2 |
ديسيبل ميلي واط |
|
|
خط رؤية المستقبل |
تأكيد |
|
-15 |
|
|
ديسيبل ميلي واط |
|
إلغاء التأكيد |
|
|
|
-7.5 |
ديسيبل ميلي واط |
|
|
التخلف |
|
0.5 |
|
5 |
ديسيبل |
|
ملاحظات:
1. حساسية جهاز الاستقبال معلومة ويتم تعريفها لجهاز إرسال بقيمة TECQ.Measured مع إشارة اختبار المطابقة عند TP3 لـ BER = 2.4E-4 Pre-FEC.
المواصفات الكهربائية
|
المعلمة |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
نسبة خطأ البت قبل تصحيح الخطأ الأمامي |
|
|
2.4 × 10⁻⁴ |
|
|
نسبة خطأ البت بعد تصحيح الخطأ الأمامي |
|
|
1E-12 |
|
|
جهاز الإرسال (لكل مسار) |
||||
|
تفاوت جهد الإدخال التفاضلي من الذروة إلى الذروة |
750 |
|
|
ملي فولت |
|
عدم تطابق إنهاء التفاضل |
|
|
10 |
% |
|
ارتفاع العين |
10 |
|
|
ملي فولت |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
ديسيبل |
||
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
فقدان العودة الفعال |
7.3 |
|
|
ديسيبل |
|
زمن الانتقال |
10 |
|
|
بيكو ثانية |
|
جهاز الاستقبال (لكل مسار) |
||||
|
تأرجح خرج البيانات التفاضلية |
300 |
|
900 |
ملي فولت ذروة إلى ذروة |
|
عدم تطابق إنهاء تفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
15 |
|
|
ملي فولت |
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
|||
|
فقدان العودة الفعال |
8.5 |
|
|
ديسيبل |
|
وقت الانتقال |
8.5 |
|
|
بيكو ثانية |
الأبعاد الميكانيكية
أبعاد العبوة
أبعاد العبوة
معلومات الطلب
|
رقم القطعة |
درجة الحرارة النطاق |
المسافة |
نوع الألياف |
E/O |
O/E |
بصري واجهة المستخدم |
|
R12OSFP-800G-SR8 |
من 0 إلى 70 درجة مئوية |
100 متر |
ألياف متعددة الأوضاع |
ليزر VCSEL 850 نانومتر |
دبوس |
MPO12 مزدوج |
|
R16OSFP-800G-SR8 |
من 0 إلى 70 درجة مئوية |
100 متر |
ألياف متعددة الأوضاع |
ليزر VCSEL 850 نانومتر |
دبوس |
MPO16 |
