سمات

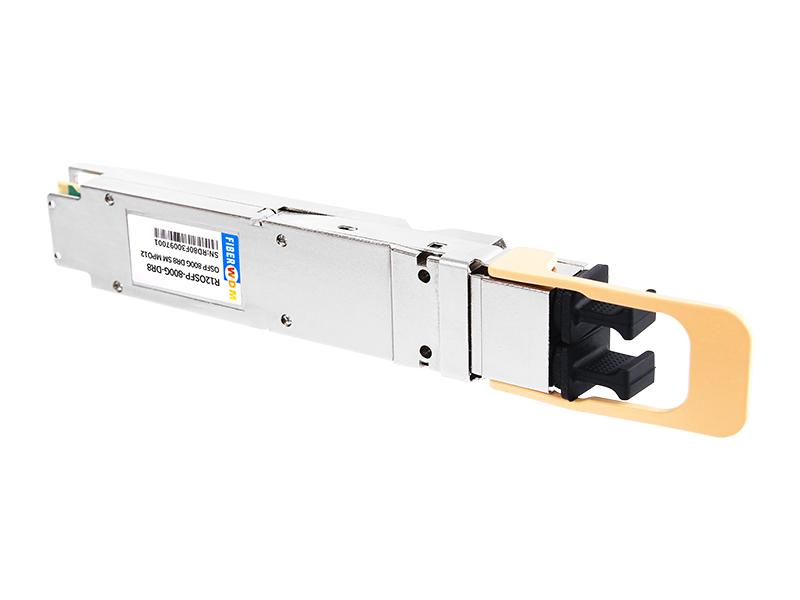

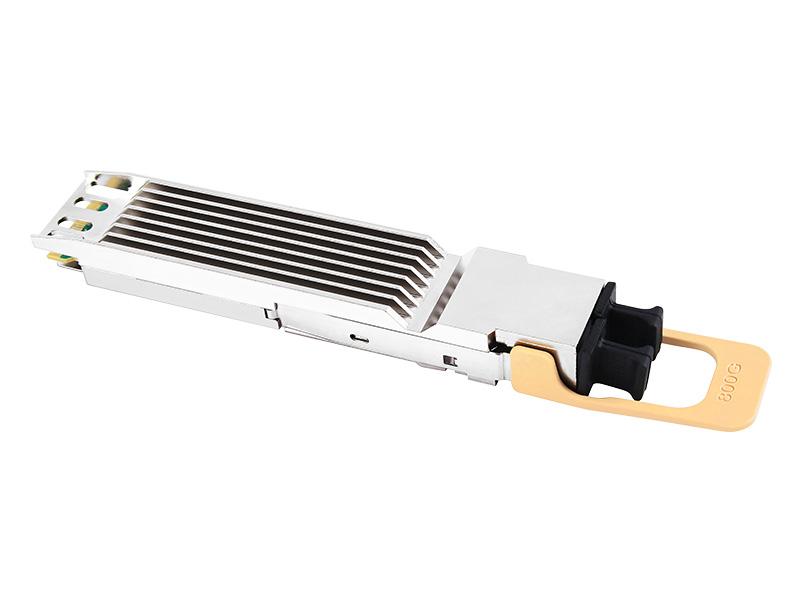

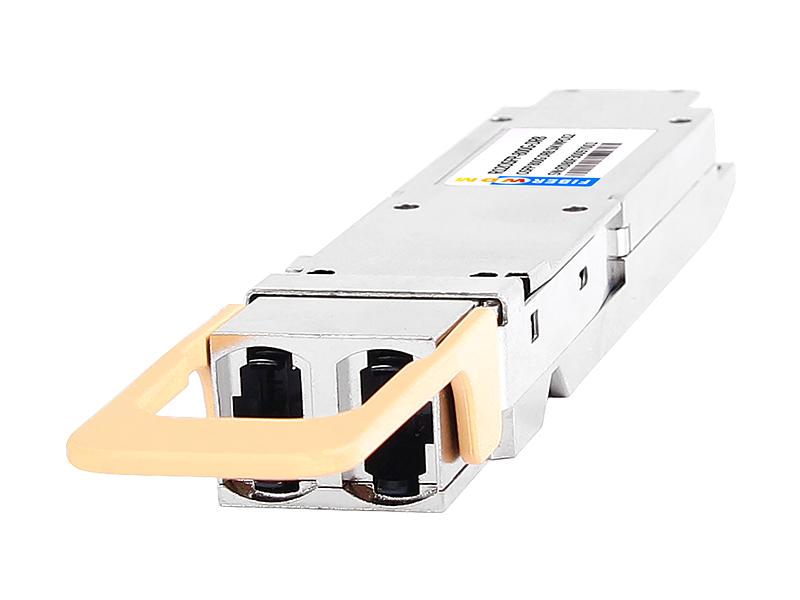

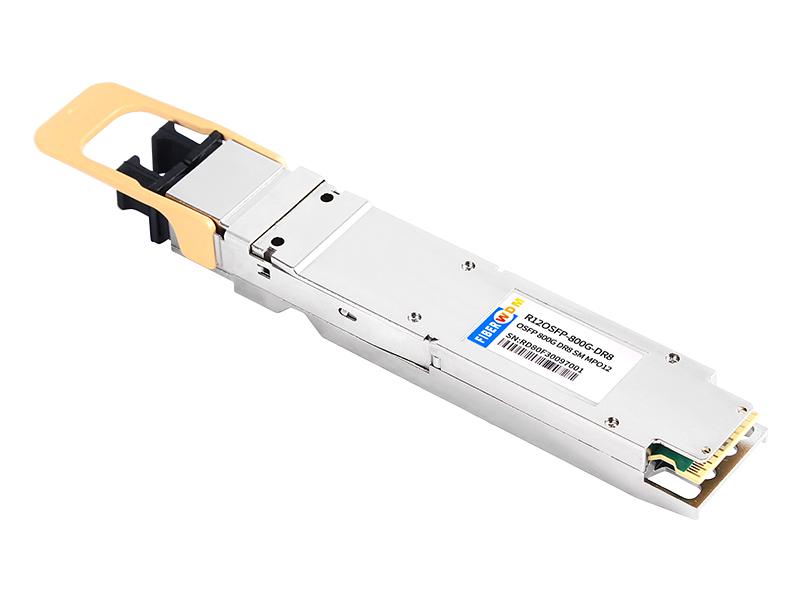

جهاز إرسال واستقبال OSFP 800G DR8 SM MPO12 IB
جهاز إرسال واستقبال ثنائي المنافذ من إنفيديا
800G، 2xNDR، OSFP، 2xMPO12 APC، 1310nm SMF، حتى 100 متر، مزود بزعانف.

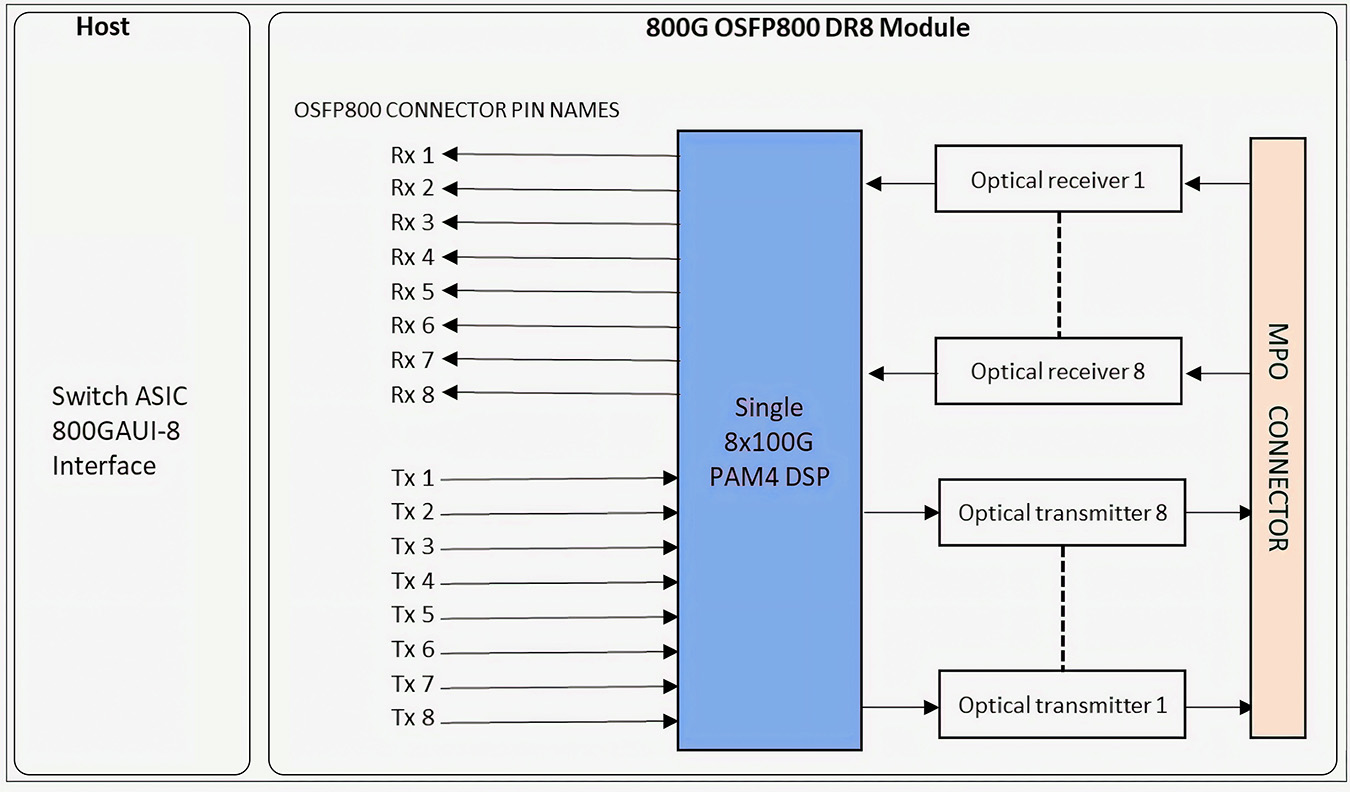

مخطط الكتلة الوظيفية
وصف عام
وحدات الإرسال والاستقبال الضوئية 800G OSFP DR8 هي وحدات عالية الأداء وفعالة من حيث التكلفة، مصممة للاستخدام في وصلات إيثرنت 800 جيجابت لمسافة تزيد عن 500 متر. في جانب الإرسال، تقوم الوحدة بتحويل ثماني قنوات من البيانات الكهربائية بسرعة 53.125 جيجابود (PAM4) إلى ثماني قنوات من الإشارات الضوئية المتوازية بنفس معدل نقل البيانات. أما في جانب الاستقبال، فتقوم الوحدة بتحويل ثماني قنوات من الإشارات الضوئية المتوازية بنفس معدل نقل البيانات إلى ثماني قنوات من البيانات الكهربائية الخارجة بنفس معدل نقل البيانات.
صُمم هذا المنتج وفقًا لمعايير OSFP MSA. وهو مصمم لتحمل أقسى ظروف التشغيل الخارجية، بما في ذلك درجة الحرارة والرطوبة والتداخل الكهرومغناطيسي.
أقصى التقييمات المطلقة وظروف التشغيل الموصى بها
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
درجة حرارة التخزين |
تس |
-40 |
|
85 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
|
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
|
3.6 |
V |
|
طاقة الإدخال الضوئية، لكل مسار |
دبوس |
|
|
5.0 |
ديسيبل ميلي واط |
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
مين |
|
الأعلى |
وحدة |
|
درجة حرارة علبة التشغيل |
TC |
0 |
|
70 |
درجة مئوية |
|
معدل الإشارة، لكل مسار |
|
|
53.125 |
|
GBd |
|
دقة معدل نقل البيانات |
|
-100 |
|
100 |
جزء في المليون |
|
جهد مصدر الطاقة |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي |
|
|
|
2.4E-4 |
|
|
مسافة الإرسال |
|
|
|
500 |
م |
المواصفات البصرية
جهاز إرسال ضوئي
الخصائص البصرية لجهاز الإرسال
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
معدل الإشارة، لكل مسار |
SR |
53.125 ± 100 جزء في المليون |
GBd |
||
|
تنسيق التعديل |
|
PAM4 |
|
||
|
طول موجة المسار |
λ |
1304.5 |
1311.0 |
1317.5 |
نانومتر |
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
متوسط قوة الإطلاق، لكل مسار أ |
AOPTX |
-2.9 |
|
4.0 |
ديسيبل ميلي واط |
|
التعديل البصري الخارجي السعة (OMAouter)، لكل مسار ب |
OMATX |
-0.8 |
|
|
ديسيبل ميلي واط |
|
قوة الإطلاق في OMAouter ناقص TDECQ، لكل مسار |
|
-2.2 |
|
|
ديسيبل ميلي واط |
|
إغلاق عين جهاز الإرسال والتشتت بالنسبة لـ PAM4، كل مسار |
TDECQ |
|
|
3.4 |
ديسيبل |
|
متوسط قوة إطلاق جهاز الإرسال المتوقف، لكل مسار |
AOPOFF |
|
|
-15 |
ديسيبل ميلي واط |
|
نسبة الانقراض، لكل مسار |
غرفة الطوارئ |
3.5 |
|
|
ديسيبل |
|
RIN21.4OMA |
|
|
|
-136 |
ديسيبل/هرتز |
|
تحمل فقدان العودة البصرية |
RLTol |
|
|
21.4 |
ديسيبل |
|
انعكاس جهاز الإرسال ج |
الانعكاس Tx |
|
|
-26 |
ديسيبل |
ملحوظة:
أ. متوسط قوة الإطلاق لكل مسار (بالدقائق) هو مؤشر تقريبي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن لجهاز إرسال ذي قوة إطلاق أقل من هذه القيمة أن يكون متوافقًا مع المعايير؛ ومع ذلك، فإن القيمة الأعلى من هذه القيمة لا تضمن التوافق.
ب. حتى لو كان TDECQ < 1.4 ديسيبل، يجب أن يتجاوز OMAouter (min) هذه القيم.
ج. يتم تعريف انعكاس جهاز الإرسال بالنظر إلى جهاز الإرسال.
3.2 جهاز الاستقبال البصري
الخصائص البصرية لجهاز الاستقبال
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
|
معدل الإشارة، لكل مسار |
SR |
53.125 ± 100 جزء في المليون |
GBd |
|||
|
تنسيق التعديل |
|
PAM4 |
- |
|||
|
أطوال موجات الممرات |
λ |
1304.5 |
1311.0 |
1317.5 |
نانومتر |
|
|
عتبة الضرر، لكل مسار أ |
دي تي إتش دي |
5 |
|
|
ديسيبل ميلي واط |
|
|
متوسط قوة الاستقبال، لكل مسار ب |
AOPRX |
-5.9 |
|
4 |
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
الانعكاس وصفة طبية |
|
|
-26 |
ديسيبل |
|
|
حساسية جهاز الاستقبال (OMAouter)، لكل مسار ج |
RxSens |
|
|
-4.4 |
ديسيبل ميلي واط |
|
|
حساسية جهاز الاستقبال تحت الضغط (OMAouter)، لكل مسار د |
SRS |
|
|
-1.9 |
ديسيبل ميلي واط |
|
|
شروط اختبار حساسية جهاز الاستقبال تحت الضغط: هـ |
||||||
|
إغلاق العين المجهد لـ PAM4 (SECQ)، المسار قيد الاختبار |
|
|
3.4 |
|
ديسيبل |
|
|
OMAouter لكل ممر معتدٍ |
|
|
4.2 |
|
ديسيبل ميلي واط |
|
|
Rx LOS |
تأكيد خط الرؤية |
لوسا |
-15 |
|
-7.9 |
ديسيبل ميلي واط |
|
إلغاء تأكيد خط الرؤية |
فقدان الذاكرة |
|
|
-7.4 |
ديسيبل ميلي واط |
|
|
التخلف في LOS |
لوش |
0.5 |
|
5 |
ديسيبل |
|
ملحوظات:
أ. يجب أن يكون جهاز الاستقبال قادراً على تحمل التعرض المستمر لإشارة دخل ضوئية ذات مستوى طاقة متوسط كهذا دون أن يتضرر. ولا يشترط أن يعمل جهاز الاستقبال بشكل صحيح عند مستوى طاقة الدخل هذا.
ب. متوسط قدرة الاستقبال لكل مسار (بالدقائق) هو مؤشر تقريبي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن اعتبار قدرة الاستقبال أقل من هذه القيمة مطابقة للمعايير؛ ومع ذلك، فإن القيمة الأعلى منها لا تضمن المطابقة.
ج. حساسية جهاز الاستقبال (OMAouter)، كل مسار (الحد الأقصى) هو معلوماتي ويتم تحديده لجهاز إرسال مع SECQ بقيمة 0.9 ديسيبل.
د. تم القياس باستخدام إشارة اختبار المطابقة عند TP3 لـ BER = 2.4E-4.
هـ. هذه الشروط الاختبارية مخصصة لقياس حساسية جهاز الاستقبال تحت الضغط. وهي ليست من خصائص جهاز الاستقبال نفسه.
دقة جهاز التشخيص الرقمي
تم تحديد الخصائص التالية وفقًا لظروف التشغيل الموصى بها.
|
المعلمة |
دقة |
وحدة |
|
درجة حرارة جهاز الإرسال والاستقبال المقاسة داخلياً |
+/-3 |
درجة مئوية |
|
جهد تغذية جهاز الإرسال والاستقبال المقاس داخليًا |
+/-3 |
% |
|
تيار انحياز الإرسال المقاس |
+/-10 |
% |
|
طاقة خرج الإرسال المقاسة |
+/-3 |
ديسيبل |
|
متوسط القدرة البصرية المستلمة من الوصفة الطبية |
+/-3 |
ديسيبل |
تخصيص ووصف الدبوس
فيما يلي مخطط توصيل وحدة OSFP وقائمة دبابيس الموصل:
الأبعاد الميكانيكية
تم تحديد أبعاد العبوة بالمليمتر في OSFP MSA .
أبعاد العبوة
معلومات الطلب
|
رقم القطعة |
درجة حرارة يتراوح |
مسافة |
موصل الوسائط |
نوع الألياف |
تكافؤ الفرص |
O/E |
|
R12OSFP-800G-DR8 |
من 0 إلى 70 درجة مئوية |
500 متر |
ثنائي MPO-12 |
SMF |
صورة سيف |
سيف بي دي |
|
R16OSFP-800G-DR8 |
من 0 إلى 70 درجة مئوية |
500 متر |
MPO-16 |
SMF |
صورة سيف |
سيف بي دي |
