الميزات
واجهة كهربائية 800GAUI-8 معاد توقيتها 8x100G PAM4
موصل MPO-16 APC
مصفوفات VCSEL ذات 8 قنوات ومصفوفات كاشف ضوئي PIN ذات 8 قنوات
أقصى طول للوصلة 60 مترًا على OM3 أو 100 متر على OM4
عامل شكل QSFP-DD قابل للتوصيل السريع
متوافق مع معيار QSFP-DD-Hardware-Rev 6.3 MSA
متوافق مع معيار CMIS 5.2
متوافق مع معيار IEEE 802.3db
متوافق مع معيار IEEE 802.3ck
أقل من 14 واط في نطاق درجة حرارة من 0 إلى 70 درجة مئوية

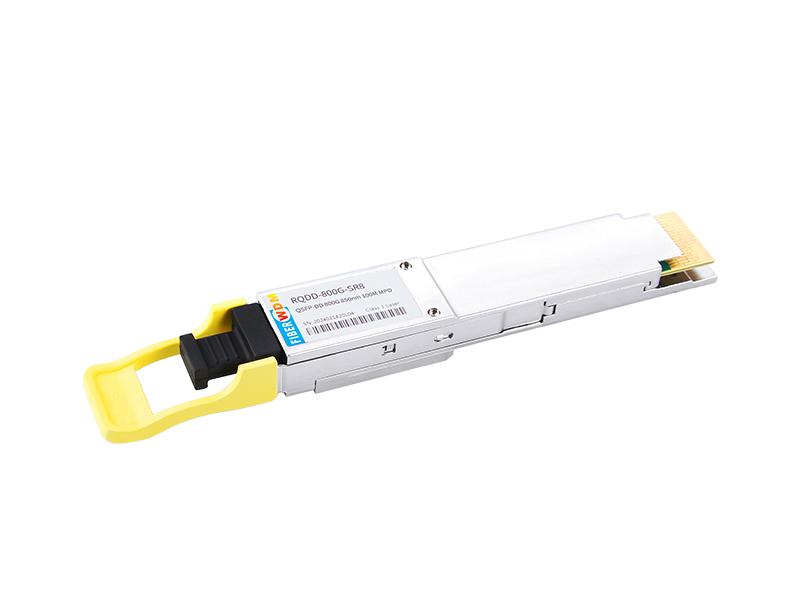

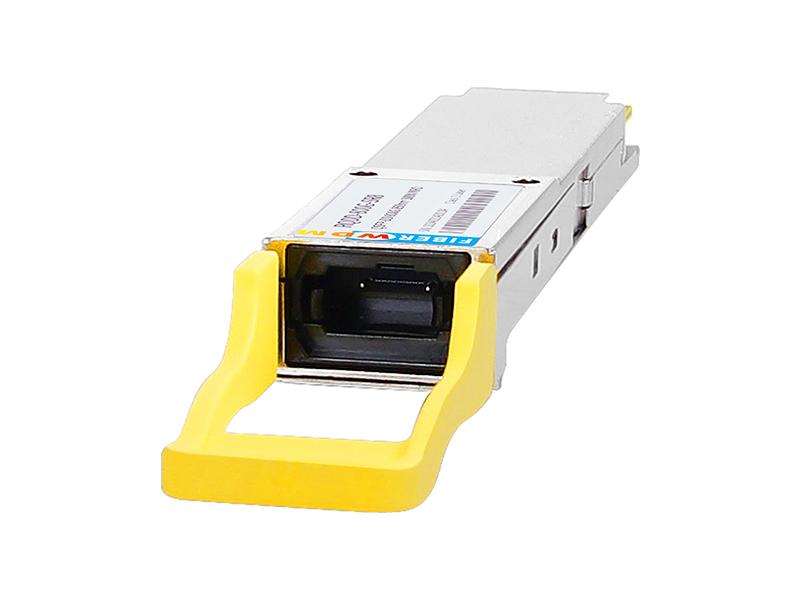

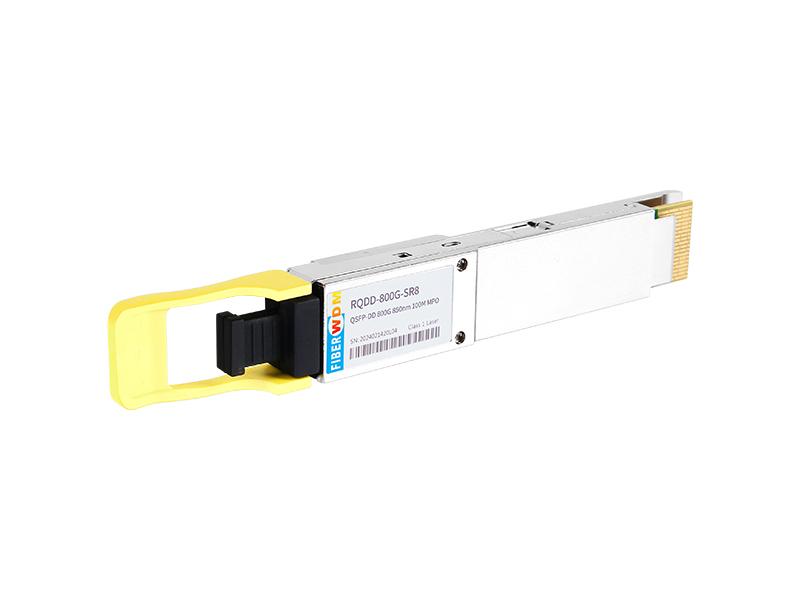

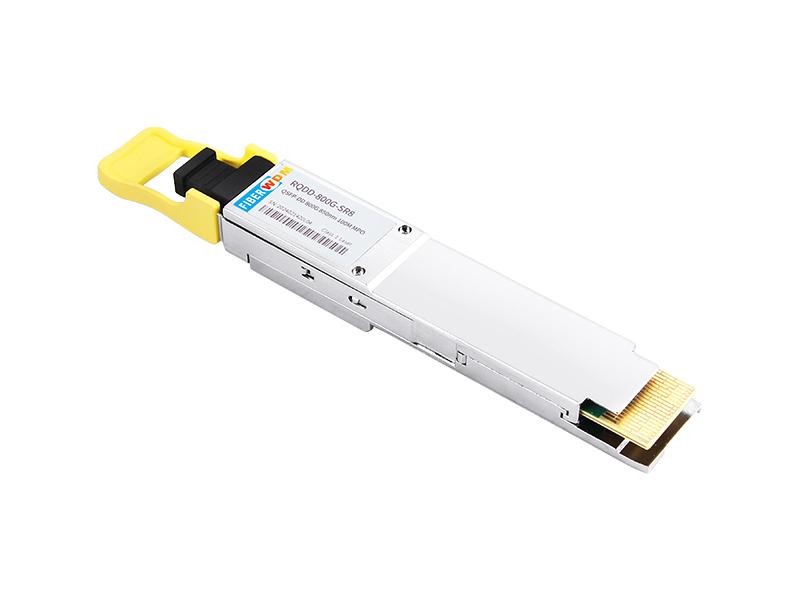

800G QSFP-DD SR8 850nm 100m MPO-16 APC
RQDD-800G-SR8
التطبيقات
1. وصف عام
RQDD-800G-SR8 عبارة عن وحدة إرسال واستقبال ضوئية من نوع QSFP-DD ثمانية القنوات، متوازية، قابلة للتوصيل، تعمل بتقنية الألياف الضوئية، لتطبيقات إيثرنت 800 جيجابت. تُعد هذه الوحدة عالية الأداء لتطبيقات الاتصال بالبيانات قصيرة المدى والربط البيني. وهي تدمج ثمانية مسارات بيانات في كل اتجاه بسرعة 8 × 53.125 جيجابت في الثانية. تصل مسافة الإرسال لوحدة QSFP-DD SR8 إلى 60 مترًا عبر ألياف OM3 متعددة الأنماط أو 100 متر عبر ألياف OM4 متعددة الأنماط. صُممت هذه الوحدة للعمل عبر أنظمة الألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر
2. أقصى التقييمات المطلقة وظروف التشغيل الموصى بها
الجدول 2.1: الحد الأقصى المطلق للتقييمات
|
المعلمة |
الرمز |
الحد الأدنى |
الحد الأقصى |
الوحدة |
|
درجة حرارة التخزين |
Ts |
-40 |
85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
أعلى |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
الرطوبة النسبية |
15 |
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
3.6 |
فولت |
|
عتبة تلف جهاز الاستقبال، لكل مسار |
PRdmg |
5 |
|
ديسيبل ميلي واط |
الجدول 2.2 ظروف التشغيل الموصى بها
|
المعلمة |
الرمز |
الحد الأدنى |
الحد الأقصى |
الوحدة |
|
درجة حرارة علبة التشغيل |
أعلى |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
الرطوبة النسبية |
15 |
85 |
% |
|
جهد مصدر الطاقة |
Vcc |
3.135 |
3.465 |
فولت |
|
إجمالي استهلاك الطاقة 1 |
قطعة |
- |
14 |
واط |
|
تيار الإمداد |
|
|
4.46 |
أمبير |
|
معدل البت |
معدل البت |
|
850 |
جيجابت في الثانية |
|
طول الألياف على ألياف OM3 متعددة الأنماط |
|
|
60 |
متر |
|
طول الألياف في الألياف متعددة الأنماط OM4 |
|
|
100 |
متر |
|
تردد ساعة I2C |
0 |
|
400 |
كيلوهرتز |
ملاحظات:
1. في ظل ظروف جهد التشغيل 3.465 فولت، ودرجة حرارة الغلاف 70 درجة مئوية.
3. المواصفات البصرية
3.1 جهاز الإرسال البصري
الجدول 3.1 واجهة الإرسال البصرية
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
|
|
معدل نقل البيانات لكل مسار |
معدل نقل البيانات |
|
53.125 |
|
جيجابايت |
|
|
|
تنسيق التضمين |
|
PAM4 |
|
||||
|
الطول الموجي المركزي 1 |
λ |
840 |
860 |
868 |
نانومتر |
||
|
عرض الطيف RMS |
σ |
|
|
0.6 |
نانومتر |
||
|
متوسط قوة الإطلاق، لكل مسار |
متوسط |
-4.6 |
|
4 |
ديسيبل ميلي واط |
||
|
القدرة الضوئية OMA، لكل مسار، كحد أقصى |
POMA |
3.5 |
ديسيبل ميلي واط |
||||
|
OMOuter، كل حارة دقيقة |
الحد الأقصى (TECQ، TDECQ) <1.8 ديسيبل |
الحد الأقصى [-2.6 ، الحد الأقصى (TECQ، TECQ) – 4.4] |
ديسيبل ميلي واط |
||||
|
1.8 < الحد الأقصى (TECQ، TDECQ) < 4.4 ديسيبل |
|||||||
|
إغلاق عين جهاز الإرسال والتشتت (TDECQ)، لكل حارة |
TDECQ |
|
|
4.4 |
ديسيبل |
||
|
إغلاق عين جهاز الإرسال لـ PAM4 (TECQ)، لكل مسار |
TECQ |
|
|
4.4 |
ديسيبل |
||
|
نسبة الانقراض |
ER |
2.5 |
|
|
ديسيبل |
||
|
انحراف طاقة جهاز الإرسال، لكل مسار |
|
|
|
2.3 |
ديسيبل ميلي واط |
||
|
تحمل فقدان العودة البصرية |
ORLT |
|
|
14 |
ديسيبل |
||
|
تعطيل الطاقة البصرية للإرسال |
|
|
|
-30 |
ديسيبل ميلي واط |
||
|
التدفق المحيط b2 |
|
≥86% عند 19 ميكرومتر ≤30% عند 4.5 ميكرومتر |
|
||||
ملاحظات:
[if !supportLists] 1. مُحدد وفقًا لأداء الليزر المُستخدم.
2. مُقاس في ألياف من النوع A1a.2 أو النوع A1a.3 أو A1a.4، 50 ميكرومتر، وفقًا للمعيار IEC 61280-1-4
3.2 جهاز الاستقبال البصري
الجدول 3.2 واجهة الاستقبال البصرية
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
|
معدل البيانات لكل مسار |
معدل البت |
|
53.125 |
|
جيجابايت |
|
|
تنسيق التضمين |
|
PAM4 |
|
|||
|
الطول الموجي المركزي |
λ |
842 |
850 |
948 |
نانومتر |
|
|
عتبة الضرر |
|
5 |
|
|
ديسيبل ميلي واط |
|
|
متوسط طاقة الاستقبال، لكل مسار |
|
-6.4 |
|
4 |
ديسيبل ميلي واط |
|
|
طاقة الاستقبال، لكل مسار (OMAouter) |
|
|
|
3.5 |
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
Rr |
|
|
-15 |
ديسيبل |
|
|
حساسية جهاز الاستقبال، لكل مسار 1 |
|
RS = الحد الأقصى (-4.6، TECQ - 6.4) |
ديسيبل ميلي واط |
|||
|
حساسية جهاز الاستقبال تحت الضغط، لكل مسار |
|
|
|
-2 |
ديسيبل ميلي واط |
|
|
خط رؤية الوصفة الطبية |
تأكيد |
|
-15 |
|
|
ديسيبل ميلي واط |
|
إلغاء التأكيد |
|
|
|
-7.5 |
ديسيبل ميلي واط |
|
|
التخلف |
|
0.5 |
|
5 |
ديسيبل |
|
ملاحظات:
1. حساسية جهاز الاستقبال معلومة وتُحدد لجهاز إرسال بقيمة TECQ. تم قياسها بإشارة اختبار المطابقة عند TP3 لـ BER = 2.4E-4 Pre-FEC
4. المواصفات الكهربائية
الجدول 4.1 المواصفات الكهربائية
|
المعلمات |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي |
|
|
2.4E-4 |
|
|
نسبة خطأ البت بعد تصحيح الخطأ الأمامي |
|
|
1E-12 |
|
|
جهاز الإرسال (لكل حارة) |
||||
|
تفاوت جهد الدخل التفاضلي من الذروة إلى الذروة |
750 |
|
|
ملي فولت |
|
عدم تطابق إنهاء التفاضل |
|
|
10 |
% |
|
ارتفاع العين |
10 |
|
|
ملي فولت |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
ديسيبل |
||
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
خسارة العائد الفعلي |
7.3 |
|
|
ديسيبل |
|
وقت الانتقال |
10 |
|
|
ps |
|
جهاز الاستقبال (لكل مسار) |
||||
|
نطاق تأرجح خرج البيانات التفاضلية |
300 |
|
900 |
mVpp |
|
عدم تطابق إنهاء تفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
15 |
|
|
ملي فولت |
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
|
||
|
خسارة العائد الفعلي |
8.5 |
|
|
ديسيبل |
|
وقت الانتقال |
8.5 |
|
|
ps |
5. [endif] معلومات الطلب
|
رقم القطعة |
درجة الحرارة المدى |
المسافة |
نوع الألياف |
E/O |
O/E |
|
RQDD-800G-SR8 |
من 0 إلى 70 درجة مئوية |
100 متر |
MMF |
ليزر VCSEL 850 نانومتر |
دبوس |
