كاشف ضوئي للانهيارات الثلجية APD1008

كاشف ضوئي للانهيارات الثلجية APD1008

دليل المستخدم

2.1 وصف المظهر والواجهة

يظهر شكل الوحدة في الشكل أدناه:

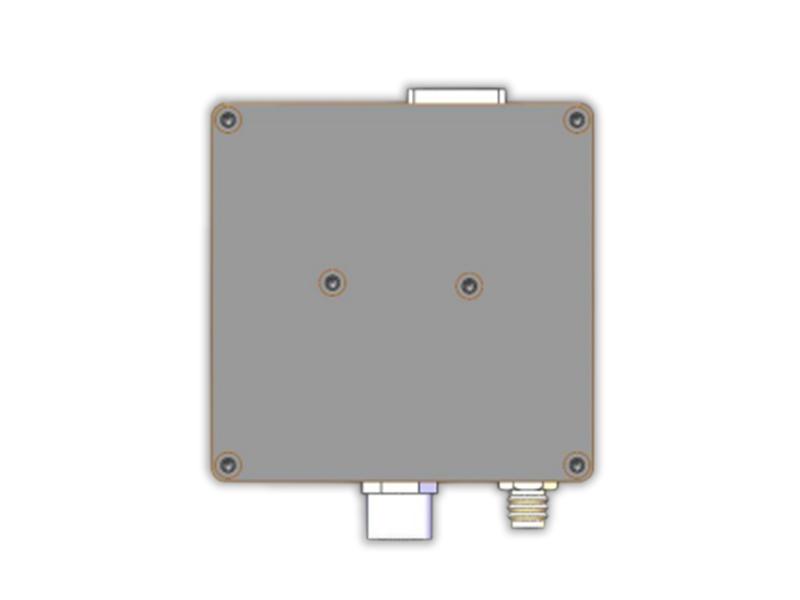

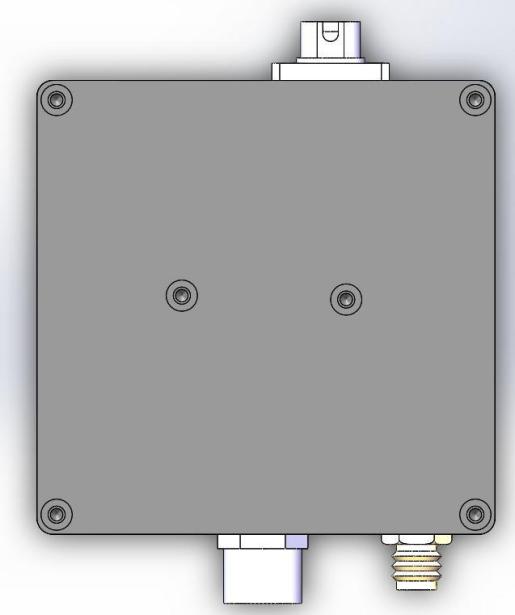

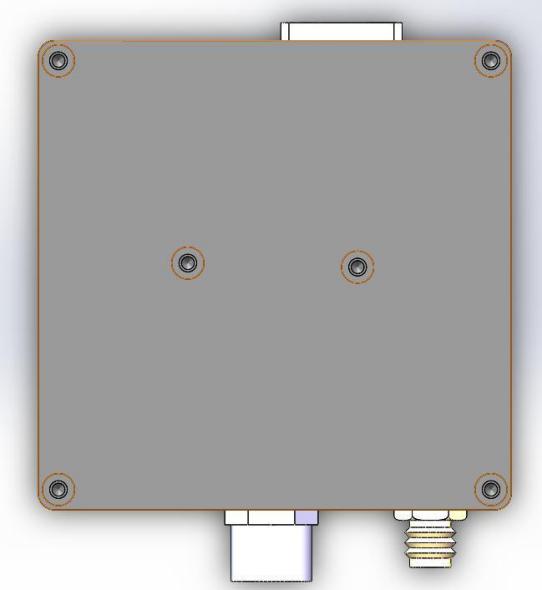

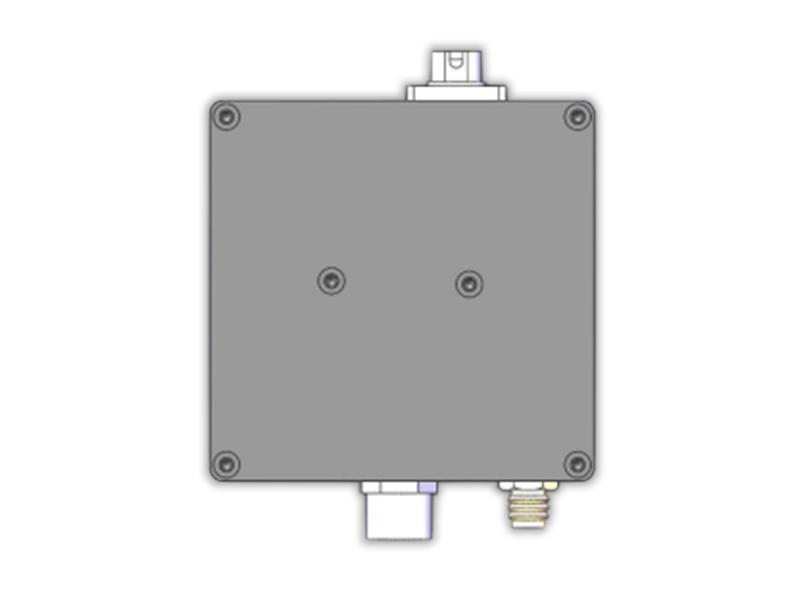

الشكل 2-1: مخطط مظهر وحدة الكاشف (يسار: موصل FC، يمين: الفضاء الحر)

الواجهة العلوية هي واجهة الإدخال البصري (FC/المساحة الحرة)، والواجهة السفلية اليمنى هي واجهة إدخال الطاقة (M8/أو مخرج سلك الرصاص)، والواجهة السفلية اليمنى هي واجهة إخراج الإشارة (SMA).

يتم إخراج النسخة المزودة بتعويض درجة الحرارة عند طرفية GH1.25، والتي يتم تعريفها على النحو التالي:

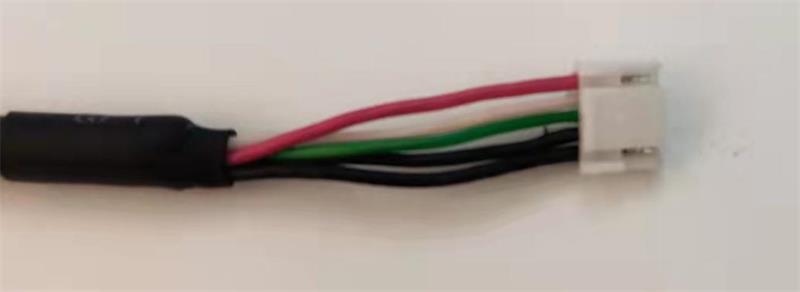

الشكل 2-2 كابل الطاقة المتوافق

تعريف الواجهة كما يلي:

المواصفات الكهربائية

وحدة APD عبارة عن منتج مزود بمصدر طاقة واحد: قم بتوصيل السلك الأحمر بجهد 12 فولت، والسلك الأسود بالأرضي، بتيار 300 مللي أمبير. ويكون تيار وحدة الكاشف أثناء التشغيل العادي أقل من 100 مللي أمبير.

1. واجهة الإخراج: SMA (أنثى)؛

2. مقاومة الخرج: 50 أوم؛

3. أقصى جهد خرج:

المنتجات التي تقل عن 500 ميجاهرتز: ±3.6 فولت (عند مقاومة عالية)، ±1.8 فولت (عند 50 أوم)؛

المنتجات التي تزيد عن 1 جيجاهرتز (شاملة): ±1 فولت (@50Ω).

4. نطاق الاستجابة الطيفية: 900 نانومتر - 1700 نانومتر؛

5. استجابة الكاشف: >0.95 أمبير/واط عند 1550 نانومتر؛

6. يجب ألا تتجاوز سعة الإدخال البصري طاقة التشبع.

معايير الأداء

وصف اختبار الأداء:

1. نظرًا لاختلاف ظروف موصلات FC لمصادر ضوء الاختبار، فإن فقد الإدخال لكل كاشف يختلف، وستكون نتائج اختبار استجابة الكاشف مختلفة قليلاً؛

2. يتم حساب كسب مقاومة التحويل للكاشف في حالة كون حمل الخرج ذا مقاومة عالية. إذا كان حمل الخرج 50 أوم، فإن الكسب ينخفض إلى نصف القيمة الاسمية؛

3. يتم الحصول على نتائج قياس ضوضاء الكاشف ووقت الصعود في ظل الشروط التالية:

أ: مقاومة دخل راسم الإشارة 50 أوم؛

ب: عرض نطاق جهاز راسم الإشارة هو عرض النطاق الكامل (≥1 جيجاهرتز)؛

ج: تم ضبط تقسيم الوقت في جهاز راسم الإشارة على 100 نانوثانية/قسم (ملاحظة: يختلف التشويش بشكل كبير مع اختلاف تقسيمات الوقت)؛

4. درجة حرارة الاختبار المحيطة: 23 درجة مئوية ± 5 درجة مئوية؛

5. اختبار الرطوبة النسبية: 35%±15%؛

6. جهد التشغيل للاختبار: ±12 فولت؛

معايير الاختبار النموذجية لكاشف APD (APD1008)

الشكل 3-1 ملخص الأداء الكهربائي

الأبعاد الميكانيكية

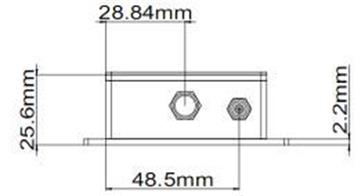

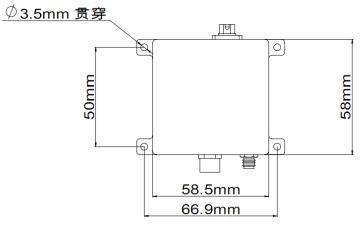

الشكل 4-1: مخطط الأبعاد الميكانيكية لوحدة كاشف APD
