كاشف الانهيارات الثلجية APD1050H

مستقبل ضوئي مُكبّر

كاشف الانهيارات الثلجية APD1050H

تعليمات الاستخدام

وصف المظهر والواجهة

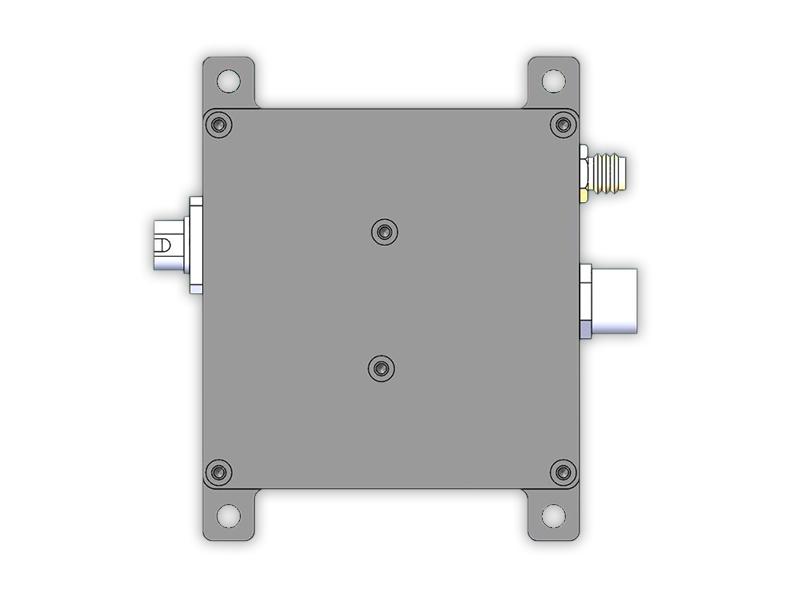

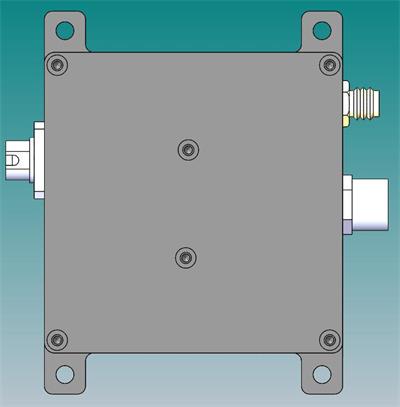

يظهر شكل الوحدة في الشكل أدناه:

الواجهة اليسرى هي واجهة الإدخال البصري (FC)، والواجهة العلوية اليمنى هي واجهة إدخال الطاقة (M8)، والواجهة السفلية اليمنى هي واجهة إخراج الإشارة (SMA).

يظهر كابل الطاقة المخصص والمتوافق في الشكل أدناه:

الشكل 2-2 كابل الطاقة المتطابق

الطرف الأيسر في الصورة هو طرف التوصيل بوحدة الكاشف، مع وجود ملصق عليه يوضح طريقة توصيل كابلات الطاقة الثلاثة الموجودة على اليمين. الكابل مصنوع من مادة PVC، ويتحمل تيارًا أقصى قدره 3 أمبير، وقطره 24AWG. تتطابق مواصفات دبابيسه تمامًا مع كابلات الطاقة الخاصة بوحدات كاشف Thorlabs وNewport، ويمكن استخدامها بالتبادل.

المواصفات الكهربائية

1. منتجات مزودة بمصدر طاقة مزدوج: ±12 فولت (بني/أحمر: +12 فولت، أسود: أرضي، أزرق: -12 فولت). بالنسبة للمنتجات التي تعمل بتردد 300 ميجاهرتز أو أقل، يمكن أن يكون الحد الأدنى لجهد مصدر الطاقة ±8 فولت، ويجب ألا يتجاوز الحد الأقصى ±15 فولت (في حالة وجود أي تعارض بين ملصق الكاشف وهذا الدليل، يُعتد بهذا الدليل). بالنسبة للمنتجات التي تعمل بتردد أعلى من 1 جيجاهرتز، يجب ألا يتجاوز جهد الإمداد ±12 فولت. بالإضافة إلى ذلك، يمكن شراء وحدة تزويد الطاقة التبديلية Honghai JMD10-D12 كوحدة تزويد طاقة للاختبار. تضمن هذه الوحدة أداء الكاشف عند استخدامه في الأماكن المغلقة؛ يرجى تقييمه بنفسك عند استخدامه في الأماكن المفتوحة. يكون تيار وحدة الكاشف أثناء التشغيل العادي أقل من 100 مللي أمبير

المنتجات ذات مصدر الطاقة الواحد: 5-12 فولت (بني/أحمر: +12 فولت، أسود: أرضي، أزرق: عائم). تيار وحدة الكشف أثناء التشغيل العادي أقل من 100 مللي أمبير.

2. واجهة الإخراج: SMA (أنثى)؛

3. مقاومة الخرج: 50 أوم؛

4. أقصى جهد خرج:

المنتجات التي تقل عن 500 ميجاهرتز: ±3.6 فولت (عند مقاومة عالية)، ±1.8 فولت (عند 50 أوم)؛

المنتجات التي تعمل بتردد 1 جيجاهرتز (شاملة) وما فوق: ±1 فولت (@50Ω).

5. نطاق الاستجابة الطيفية: 900 نانومتر - 1700 نانومتر؛

6. استجابة الكاشف: >0.95 أمبير/واط عند 1550 نانومتر؛

7. يجب ألا تتجاوز سعة الإدخال البصري طاقة التشبع.

معايير الأداء

تعليمات اختبار الأداء

1. نظرًا لاختلاف ظروف موصلات FC لمصادر ضوء الاختبار، فإن فقد الإدخال لكل كاشف غير متسق، وستختلف نتائج اختبار استجابة الكاشف اختلافًا طفيفًا؛

2. يتم حساب كسب مقاومة التحويل للكاشف عندما تكون مقاومة الحمل الخارج عالية. إذا كانت مقاومة الحمل الخارج 50 أوم، فسيتم تخفيض الكسب إلى نصف القيمة الاسمية؛

3. يتم الحصول على نتائج قياس ضوضاء الكاشف ووقت الصعود في ظل الشروط التالية:

أ: مقاومة دخل راسم الإشارة 50 أوم؛

ب: عرض نطاق جهاز راسم الإشارة هو عرض النطاق الكامل (≥1 جيجاهرتز)؛

ج: تم ضبط قاعدة الوقت لجهاز راسم الإشارة على 100 نانوثانية/قسم (ملاحظة: ستختلف الضوضاء بشكل كبير مع قواعد الوقت المختلفة)؛

4. درجة حرارة الاختبار المحيطة: 23 درجة مئوية ± 5 درجة مئوية؛

5. اختبار الرطوبة النسبية: 35%±15%؛

6. جهد التشغيل للاختبار: ±12 فولت؛

معايير الاختبار النموذجية لكاشف الوحدة (APD1050H)

الشكل 3-1 ملخص الأداء الكهربائي

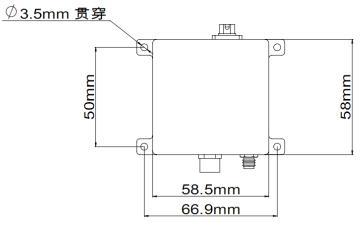

الأبعاد الميكانيكية
