كاشف الانهيارات الثلجية APD2008

كاشف الانهيارات الثلجية APD2008

دليل المستخدم

2.1 وصف المظهر والواجهة

يظهر شكل الوحدة في الصور أدناه:

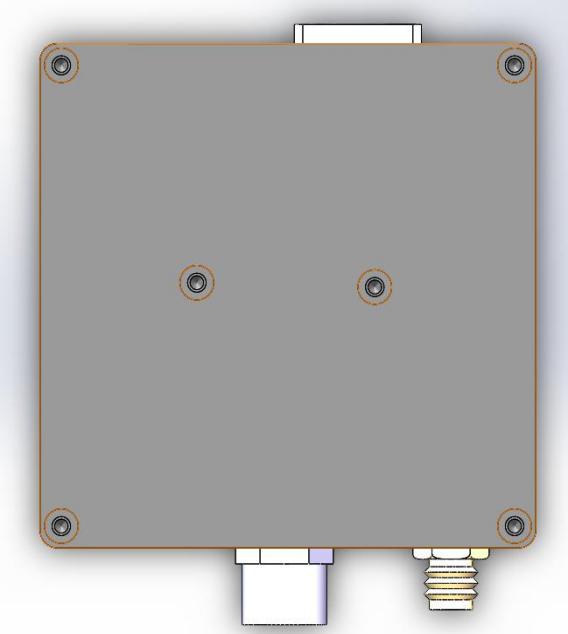

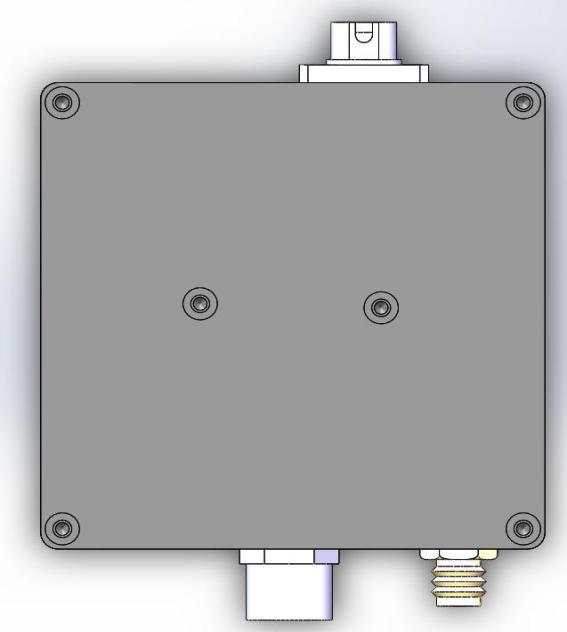

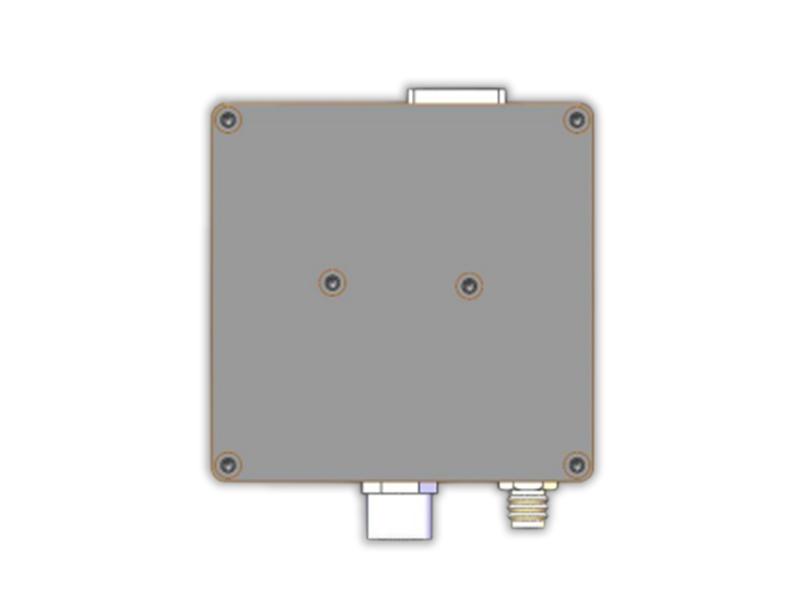

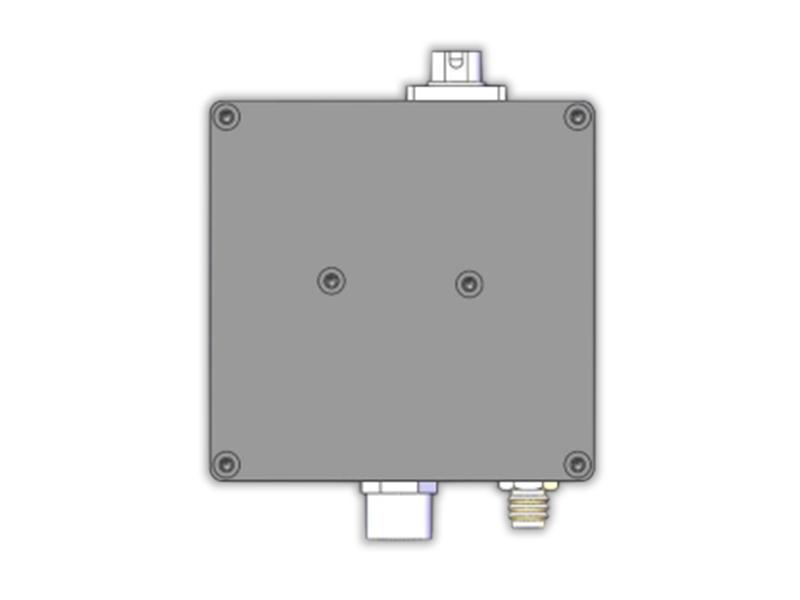

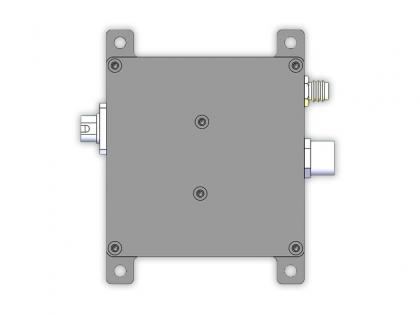

الشكل 2-1 مظهر وحدة الكشف (يسار: واجهة FC، يمين: الفضاء الحر)

ومن بينها، الواجهة العلوية هي واجهة الإدخال البصري (FC/الفضاء الحر)، والواجهة السفلية اليمنى هي واجهة إدخال الطاقة (M8 أو مخرج سلك الرصاص)، والواجهة السفلية اليمنى هي واجهة إخراج الإشارة (SMA).

مخرجات النسخة المزودة بتعويض درجة الحرارة عبارة عن كتلة طرفية GH1.25، وتعريفها كالتالي:

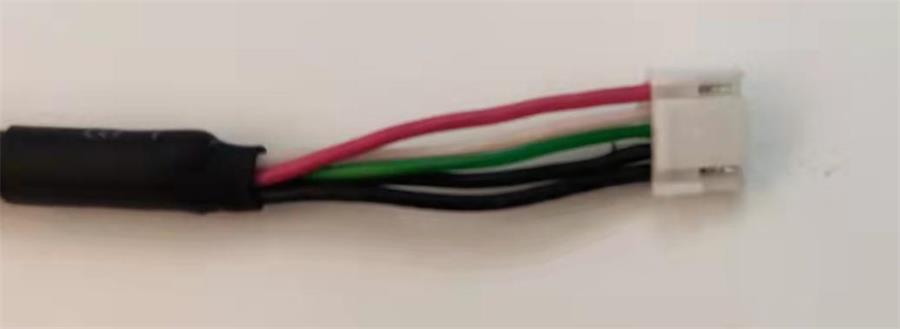

الشكل 2-2: سلك الطاقة المتوافق

الوصف الكهربائي

وحدة APD هي منتج يعمل بمصدر طاقة واحد: قم بتوصيل السلك الأحمر بـ 12 فولت، والسلك الأسود بالأرض، بتيار 300 مللي أمبير. يكون تيار وحدة الكاشف أثناء التشغيل العادي أقل من 100 مللي أمبير

1. واجهة الإخراج: SMA (موصل أنثى)؛

2. مقاومة الخرج: 50 أوم؛

3. أقصى جهد خرج:

المنتجات التي تقل عن 500 ميجاهرتز: ±3.6 فولت (عند مقاومة عالية)، ±1.8 فولت (عند 50 أوم)؛

المنتجات التي تعمل بتردد 1 جيجاهرتز (شاملة) وما فوق: ±1 فولت (عند 50 أوم).

4. نطاق الاستجابة الطيفية: 400 نانومتر - 1100 نانومتر؛

5. استجابة الكاشف: 50 أمبير/واط عند 905 نانومتر؛

6. لا تتجاوز طاقة التشبع الضوئية لسعة الإدخال الضوئي

معايير الأداء

وصف اختبار الأداء

1. نظرًا لاختلاف ظروف موصل FC لمصدر ضوء الاختبار، فإن فقد الإدخال لكل كاشف غير متسق، وستختلف نتائج اختبار استجابة الكاشف اختلافًا طفيفًا؛

2. يتم حساب كسب مقاومة التحويل للكاشف في حالة مقاومة حمل خرج عالية. إذا كانت مقاومة حمل الخرج 50 أوم، فسيتم تخفيض الكسب إلى نصف القيمة الاسمية؛

3. يتم الحصول على نتائج قياس ضوضاء الكاشف ووقت الصعود في ظل الشروط التالية:

أ: مقاومة دخل جهاز راسم الإشارة هي 50 أوم؛

ب: عرض نطاق جهاز راسم الإشارة هو عرض النطاق الكامل (≥1 جيجاهرتز)؛

ج: تم ضبط مقياس الوقت لجهاز راسم الإشارة على 100 نانوثانية/قسم (ملاحظة: ستختلف الضوضاء بشكل كبير مع اختلاف مقاييس الوقت)؛

4. درجة حرارة غرفة الاختبار: 23 درجة مئوية ± 5 درجة مئوية؛

5. اختبار الرطوبة النسبية: 35%±15%؛

6. جهد التشغيل للاختبار: ±12 فولت؛

معايير الاختبار النموذجية لكاشف APD (APD2008)

الشكل 3-1 ملخص الأداء الكهربائي

الأبعاد الميكانيكية

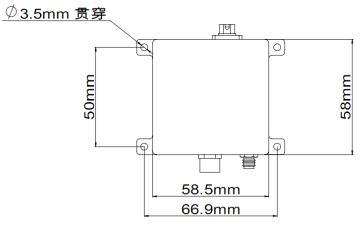

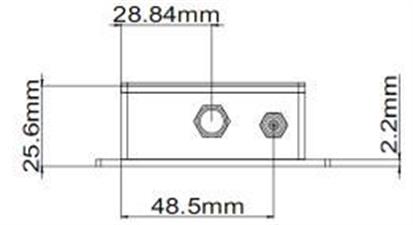

الشكل 4-1 رسم الأبعاد الميكانيكية لوحدة كاشف APD
