C-band ASE Light Source
مصدر ضوء ASE ذو النطاق C

مصدر ضوء ASE ذو النطاق C

ميزة:

  • سطوع عالٍ وطيف واسع
  • طاقة خرج مستقرة
  • استواء طيفي
  • قوة عالية وقابلية للتعديل
  • التصغير والراحة
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

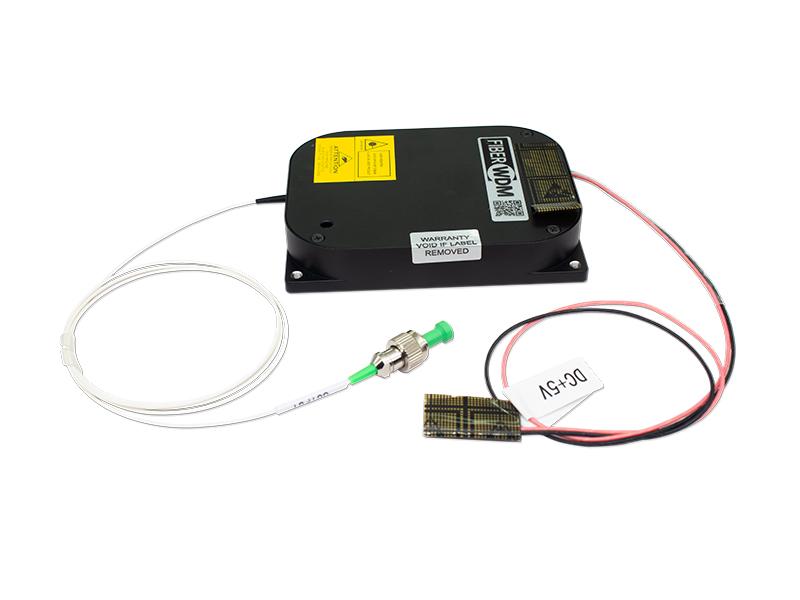

مصدر ضوء ASE ذو النطاق C

RD-ASE-M3-C-1.5dB-23Bm-0.9L-1m-FC/APC

فايبروودم تم تصميم مصدر الضوء ASE ذو النطاق C من Fiberwdm، والذي يتميز بتسطيح طيفي استثنائي ونطاق واسع وطاقة خرج مستقرة وتوافق واسع عبر مختلف المجالات، خصيصًا لتطبيقات البحث والاختبار وتكامل الأنظمة، مما يلبي الطلب على مصادر الضوء عالية الأداء ويبرهن على خبرة Fiberwdm العميقة وروحها الابتكارية في مجال البصريات.

المواصفات البصرية:

المعلمة

دقيقة.

النوع.

الأعلى.

وحدة

ملاحظة

شكل طيفي

-

مسطح

-

-

-

طول الموجة العاملة

1527

- 1565

نانومتر

-

طاقة الخرج

- 23 23

ديسيبل ميلي واط

-

عرض الطيف

- 38 -

نانومتر

+25 درجة مئوية

التسطيح الطيفي

- 1.5 3.0

ديسيبل

عند درجة حرارة +25 درجة مئوية، خرج الطاقة = 23 ديسيبل ميلي واط

استقرار الطاقة على المدى القصير

- - 0.05

ديسيبل

+25 درجة مئوية

استقرار الطاقة على المدى الطويل

- - 0.1

ديسيبل

+25 درجة مئوية

وضع التحكم

شركة APC - - -

بيئة العمل:

المعلمة دقيقة. النوع. الأعلى. وحدة ملاحظة

درجة حرارة التشغيل

-10 -

+60

درجة مئوية

تحمل درجة الحرارة ±2

درجة حرارة التخزين

-40 - +85

درجة مئوية

تحمل درجة الحرارة ±2

الرطوبة النسبية

5 - 90 % -
المواصفات الكهربائية:
المعلمة دقيقة. النوع. الأعلى. وحدة ملاحظة

مزود الطاقة

+4.75

+5

+5.25

v -

استهلاك الطاقة في درجة حرارة الغرفة

- - 10 w -

استهلاك الطاقة عند درجة الحرارة الكاملة

- - 15 w -

الواجهة:

نوع الموصل: موصل ذو 26 سنًا

دبوس

اسم

صفات

مستوى

وصف

1

VCC_3.3V

P

-

مزود طاقة 3.3 فولت

2

VCC_3.3V

P

-

مزود طاقة 3.3 فولت

3

أرضي

P

-

أرضي

4

أرضي

P

-

أرضي

5

كارولاينا الشمالية

F

-

محجوز

6

كارولاينا الشمالية

F

-

محجوز

7

كارولاينا الشمالية

F

-

محجوز

8

كارولاينا الشمالية

F

-

محجوز

9

إنذار الإخراج

يا

LVTTL

إنذار طاقة الخرج

10

إنذار الإدخال

يا

LVTTL

إنذار طاقة الإدخال

11

إنذار ضغط المضخة

يا

LVTTL

إنذار درجة حرارة المضخة

12

إنذار المضخة الحالي

يا

LVTTL

إنذار تيار المضخة

13

كارولاينا الشمالية

F -

محجوز

14

وحدة إنذار العنصر

يا

LVTTL

إنذار درجة حرارة الوحدة

15

كارولاينا الشمالية

F

-

محجوز

16

تشغيل/إيقاف المضخة

F

عن

إيقاف تشغيل المضخة عند انخفاض مستوى السائل

17 كارولاينا الشمالية

F

-

محجوز

18

إعادة ضبط

F

-

مدخل إعادة الضبط الخارجي

19

أرضي

ص -

أرضي

20

أرضي

ص

-

أرضي

21

RXD

أنا

RS232

إدخال البيانات التسلسلي

22

TXD

يا

RS232

إخراج البيانات التسلسلي

23

أرضي

P

-

أرضي

24

أرضي

P

-

أرضي

25

VCC_3.3V

P

-

مزود طاقة 3.3 فولت

26

VCC_3.3V

P

-

مزود طاقة 3.3 فولت

ملاحظة 1: P: الطاقة؛ I: المدخلات؛ O: المخرجات؛ F: القيمة العائمة.

ملاحظة 2: رسالة تنبيه عند انخفاض مستوى جميع دبابيس التنبيه الخارجة.

ملاحظة 3: مدخل إعادة الضبط الخارجي يعمل عند انخفاض الجهد.

ملاحظة 4: إيقاف تشغيل المضخة ذات المستوى المنخفض ذات 16 دبوسًا.

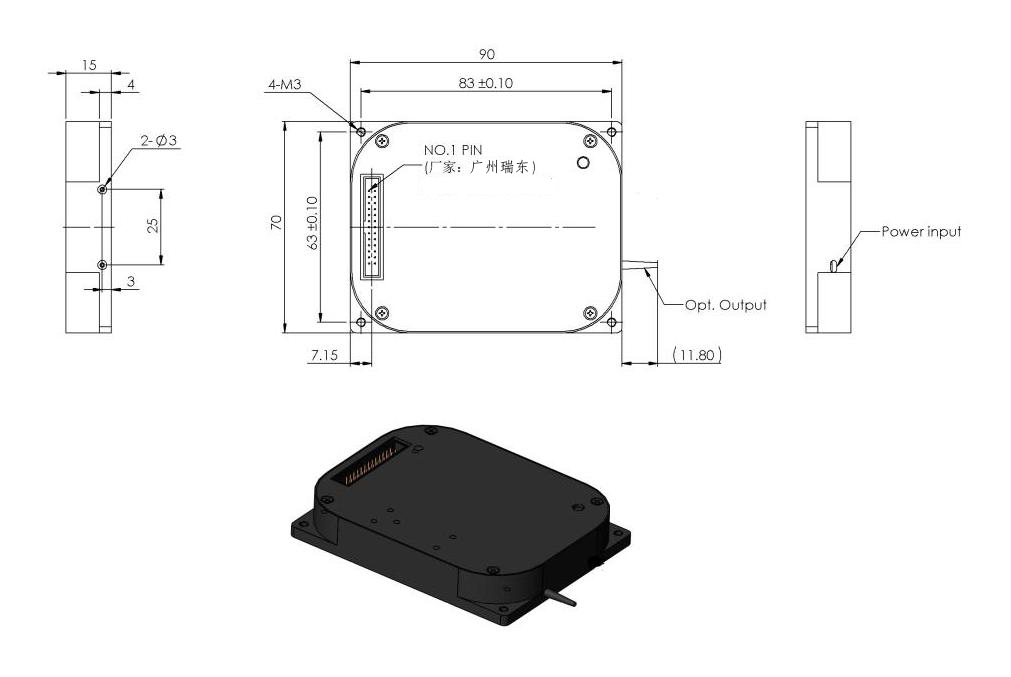

الهيكل الميكانيكي:

الأبعاد (الطول × العرض × الارتفاع): 90 × 70 × 15 مم ± 0.2 مم

C-band ASE Light Source

جديلة:

غرض

تحديد

ملاحظة

نوع الألياف

SMF 900 ميكرومتر

طول الألياف

1000±2 مم

خارج الهيكل

موصل الألياف

المدخلات/المخرجات: FC/APC

نطاق إعدادات معلمات البرنامج والحالة الافتراضية:

المعلمة

دقيقة.

تقصير

الأعلى.

وحدة

عتبة إنذار الطاقة الضوئية عالية الخرج

13 23.5

23.5

ديسيبل ميلي واط

تيار انحياز المضخة

- -

1.2*التيار عند نهاية العمر

مللي أمبير

القدرة الضوئية الخارجة

13 23

23

ديسيبل ميلي واط

عتبة إنذار ارتفاع درجة حرارة الوحدة

50 80 80

درجة مئوية

حالة تشغيل/إيقاف المضخة

كارولاينا الشمالية

عن

كارولاينا الشمالية

-

وضع التشغيل

كارولاينا الشمالية

شركة APC

كارولاينا الشمالية

-

الوضع الافتراضي

- 23 -

ديسيبل

دقة قراءة المعلمات في البرنامج:

المعلمة

دقيقة.

تيار انحياز المضخة

0.1 مللي أمبير

القدرة الضوئية الناتجة المُهيأة

0.1 ديسيبل ميلي واط

عتبة إنذار ارتفاع درجة حرارة الوحدة

0.1 درجة مئوية

درجة حرارة الخرج (المضخة)

0.1 درجة مئوية

بروتوكول الاتصال عبر المنفذ التسلسلي:

غرض

قيمة

وحدة

معدل الباود

9600

أجزاء

بتات البيانات

8

قليل

مانع التوقف

1

قليل

بت التكافؤ

لا أحد
