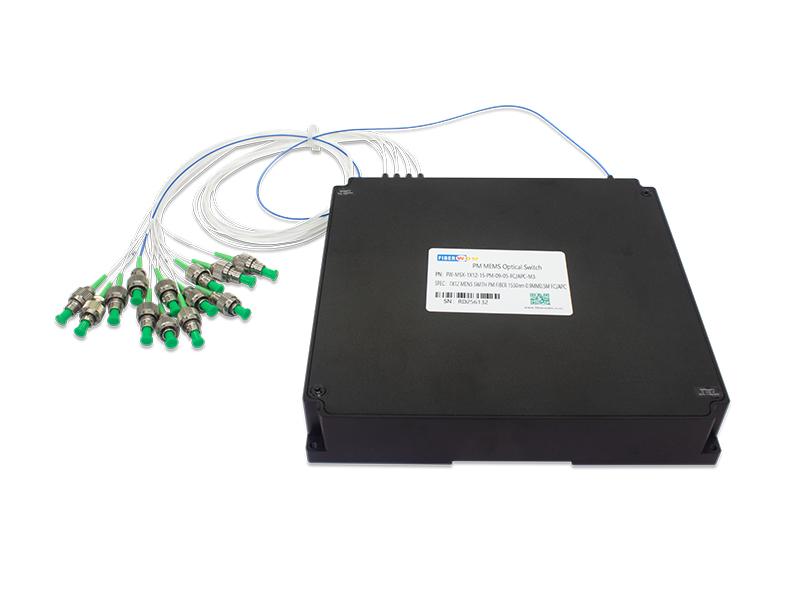

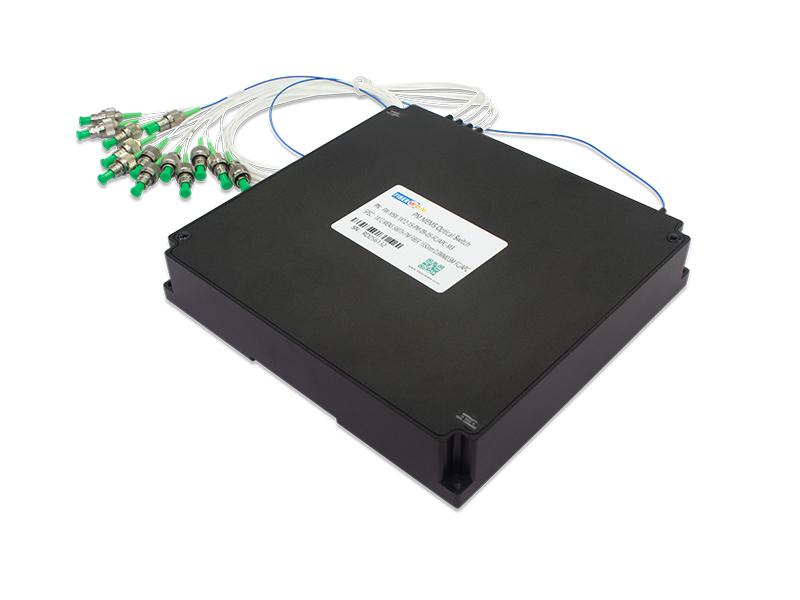

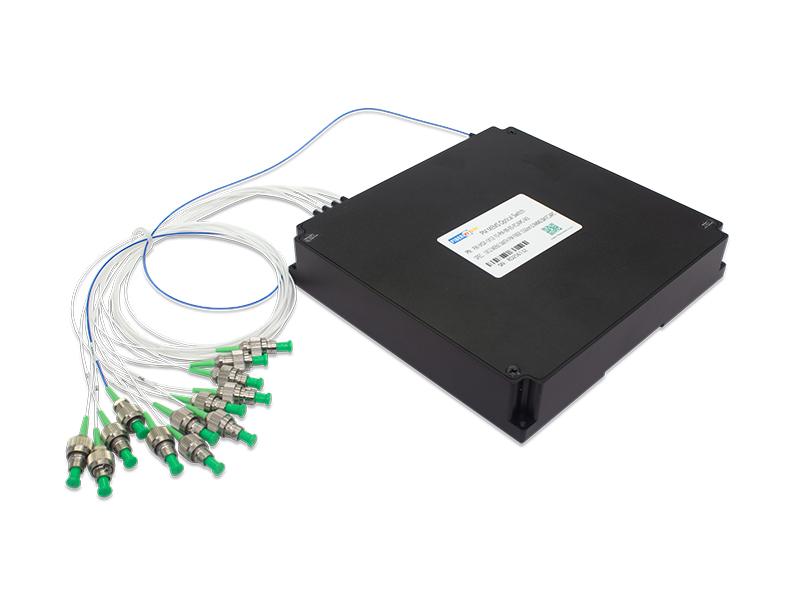

مفتاح ألياف ضوئية MEMS 1X12 PM (حافظ للاستقطاب) 1550 نانومتر 0.9 مم 0.5 متر، ألياف PM FC/APC، وحدة 158×150×29 نانومتر
FW-MSX-1X12-15-PM-09-05-FC/APC-M3
يعتمد مفتاح MEMS البصري 1xN على تقنية الأنظمة الكهروميكانيكية الدقيقة. ويتيح هذا المفتاح اختيار القناة بين ليف إدخال واحد وما يصل إلى N من ألياف الإخراج عن طريق تدوير مرآة MEMS.
المفتاح ثنائي الاتجاه، ويمكن استخدامه أيضًا كمفتاح اختيار Nx1. يوفر المفتاح البصري أداءً موثوقًا للغاية، ومتانة عالية، وعمرًا تشغيليًا طويلًا في تصميم صغير الحجم.
التطبيقات
تحديد
الجدول 1: المواصفات البصرية 1
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
|
الطول الموجي |
15:1525~ 1568 |
نانومتر |
نطاق واحد: 13 أو 15 أو 16 نطاق مزدوج: 13 و15 أو 15 و16 النطاق الكامل: 13 و15 و16 أو 1290 إلى 1650 |
|
|
طول الموجة الاختبارية |
1550 | نانومتر | ||
|
MxN |
1x12 |
|||
|
فقد الإدخال |
1x12 |
≤1.8 |
ديسيبل |
1. يتم قياس IL عند CWL، 23 درجة مئوية 2. يشير IL إلى النطاق الأحادي. ويضيف النطاق المزدوج 0.2 ديسيبل 3. في حالة استخدام الموصلات، يزداد مستوى الإدخال بمقدار 0.2 إلى 0.3 ديسيبل 4. إذا كانت درجة الحرارة تتراوح بين -5 و65 درجة مئوية، فإن مستوى الإدخال يزداد بمقدار 0.4 ديسيبل |
|
خسارة العودة |
≥45 |
ديسيبل |
أو يحدد العميل |
|
|
قابلية التكرار |
≤ 0.1 |
ديسيبل |
يتم تحديد قابلية التكرار بعد 100 دورة |
|
|
التداخل |
≥50 |
ديسيبل |
أو يحدد العميل |
|
|
الفقد المعتمد على الاستقطاب |
≤0.35 |
ديسيبل |
||
|
الفقد المعتمد على الطول الموجي |
≤0.6 |
ديسيبل |
يتم قياس WDL عند CWL±20 نانومتر، 23 درجة مئوية |
|
|
الفقد المعتمد على درجة الحرارة |
≤0.6 |
ديسيبل |
|
|
|
نسبة الانقراض |
≥18 |
ديسيبل |
موصلات لحام ذات جودة عالية |
|
|
وقت التبديل |
≤5 |
آنسة |
1. مجموعة واحدة من إعدادات الاتصال 2. باستثناء وقت إرسال البروتوكول 3. عند استخدام منحنى الجهد الأمثل |
|
|
متانة |
≥1x109 |
دورة |
|
|
|
أقصى قدرة بصرية |
≤500 |
ميلي واط |
|
|
1. جميع المواصفات بدون موصلات.
الجدول 2: المواصفات الكهربائية والميكانيكية 1
|
المعلمة |
قيمة |
وحدة |
|
نوع المزلاج |
غير قابل للقفل |
|
|
نوع التحكم |
UART |
|
|
جهد التغذية |
5~ 12 |
V |
|
استهلاك الطاقة |
≤2، القيمة النموذجية 1.7 |
دبليو |
|
نوع الاتصال |
||
|
الأبعاد |
158x150x29 |
مم |
1. جميع المواصفات تخص جهاز MSX M3.
الجدول 3: الظروف البيئية
|
المعلمة |
قيمة |
وحدة |
|
درجة حرارة التشغيل |
-5~65 |
درجة مئوية |
|
درجة حرارة التخزين |
-40~85 |
درجة مئوية |
|
عملية الترطيب |
5~95 |
%RH |
|
رطوبة التخزين |
5~95 |
%RH |
الجدول 4: نوع/طول وصلة التوصيل والضفيرة
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
نوع الألياف |
|||
|
وصلة ألياف ضوئية (جميع المنافذ) |
ألياف بقطر 250 ميكرومتر أو أنبوب فضفاض بقطر 900 ميكرومتر |
||
|
طول الألياف (جميع المنافذ) |
0.5±0.05 |
م |
أو يحدد العميل |
|
موصل بصري (جميع المنافذ) |
FC/APC |
أو يحدد العميل |

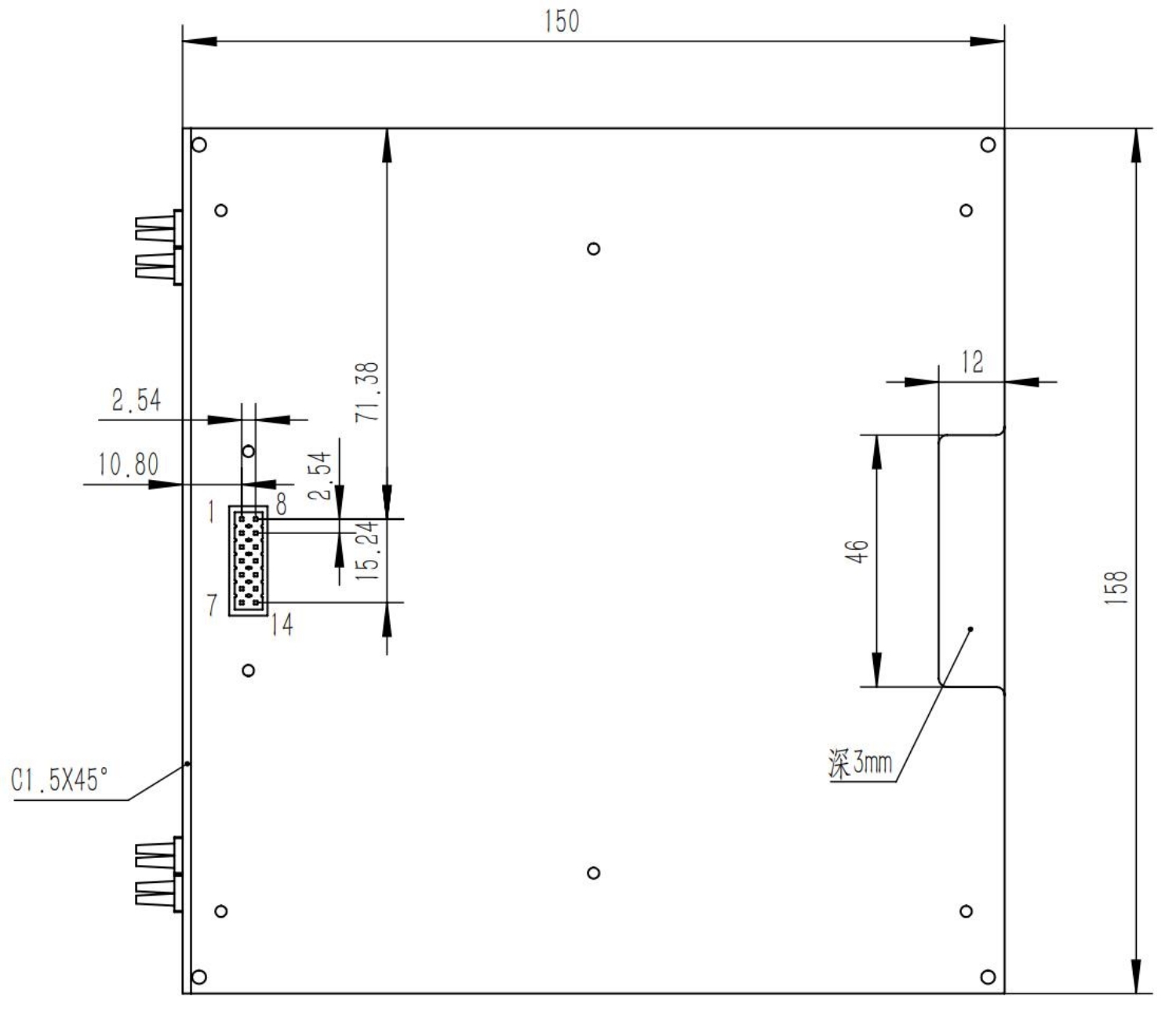

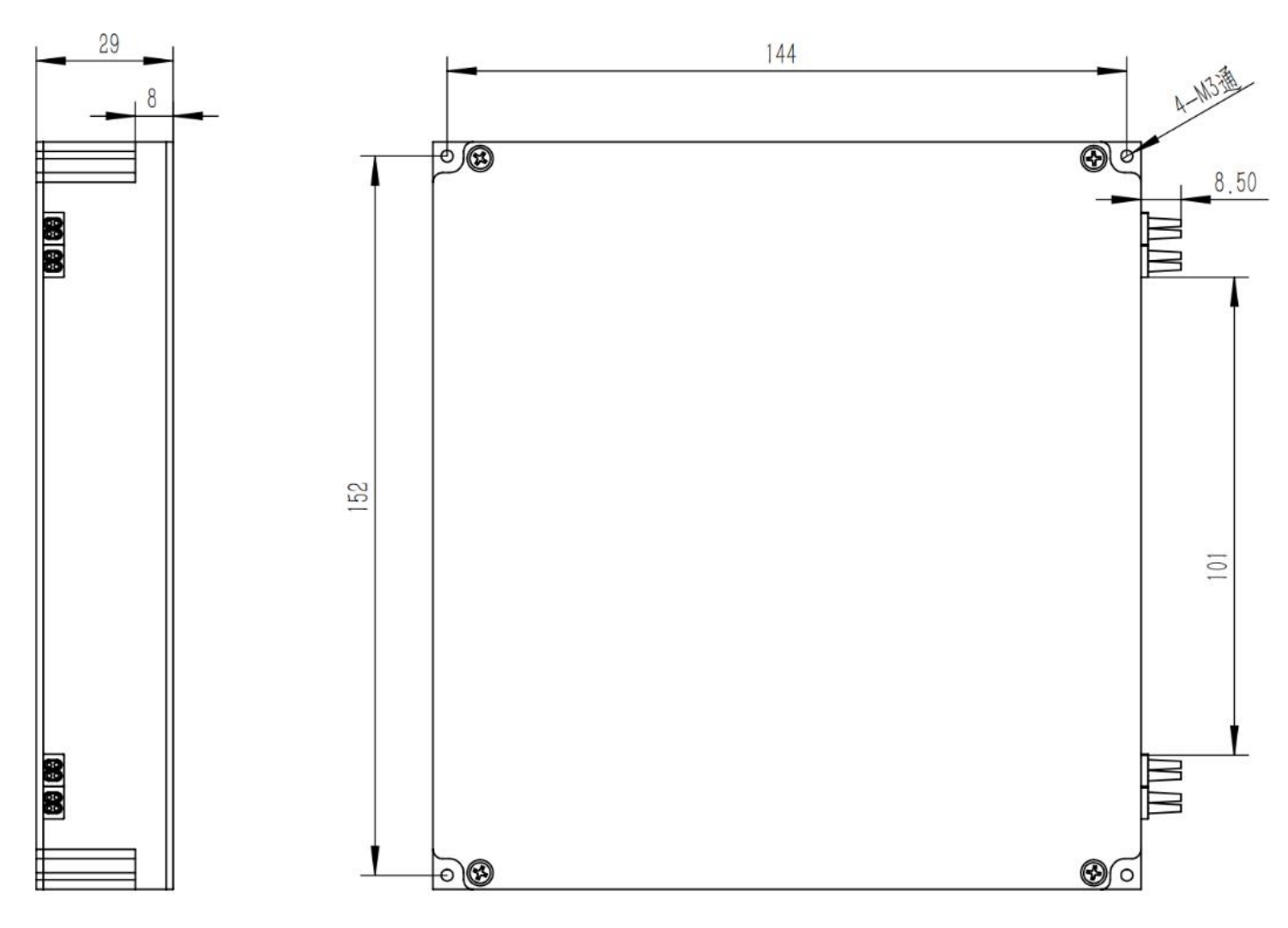

الأبعاد الميكانيكية
الجدول 5: تعريف الرقم السري الإلكتروني
|
رقم التعريف الشخصي |
اسم |
المدخلات/المخرجات |
مستوى |
وظيفة |
| 1 |
كارولاينا الشمالية |
لا يوجد اتصال |
||
| 2 |
VCC |
مزود الطاقة |
+(5.0±5%) فولت، أقصى تيار لمصدر الطاقة 150 مللي أمبير |
|
| 3 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 4 |
أرضي |
تأريض مصدر الطاقة |
||
| 5 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 6 |
TXD |
الناتج |
LVTTL |
إخراج بيانات تسلسلي UART |
| 7 |
RXD |
مدخل |
LVTTL |
إدخال بيانات تسلسلي UART |
| 8 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 9 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 10 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 11 |
حالة GND |
حالات |
||
| 12 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 13 |
الإدخال/الإخراج |
LVTTL |
محجوز |
|
| 14 |
إعادة ضبط |
مدخل |
LVTTL |
إعادة ضبط، مستوى نشاط منخفض، عرض النبضة المطلوب 4 مللي ثانية |
إعدادات التحكم في UART
معدل الباود: 115200
بتات البداية: 1
بتات البيانات: 8
التكافؤ: لا يوجد
بتات التوقف: 1
التحكم في التدفق: لا يوجد.
بروتوكول الاتصال
البروتوكول 1 (الافتراضي)
يأمر
|
علَم |
لين |
RES |
فاصلة |
بيانات |
مجموع |
|
2 بايت |
1 بايت |
1 بايت |
1 بايت |
1 بايت |
العلم: 0xEFEF أو 0xAAAA
الطول: إجمالي عدد البايتات من RES إلى SUM
RES: 0xFF
المجموع: مجموع التحقق، المجموع = FLAG + LEN + RES + COMMA + DATA
إجابة
|
علَم |
لين |
RES |
المسؤولية |
بيانات |
مجموع |
|
2 بايت |
1 بايت |
1 بايت |
1 بايت |
1 بايت |
العلم: 0xEDFA
الطول: إجمالي عدد البايتات من RES إلى SUM
RES: 0xFF
المجموع: مجموع التحقق، المجموع = FLAG + LEN + RES + COMMA + DATA
قائمة الأوامر
|
ضبط القناة |
|||||||
|
يأمر |
FLAG1 |
لين |
RES |
CMD |
يُحوّل |
بيانات |
مجموع |
|
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
القناة (1 بايت) |
مجموع |
|
|
مثال: EF EF 06 FF 0D 00 00 01 F1 (ضبط القناة 1) EF EF 06 FF 0D 00 00 02 F2 (ضبط القناة 2) EF EF 06 FF 0D 00 00 03 F3 (ضبط القناة 3) |
|||||||
|
إجابة |
FLAG2 |
لين |
RES |
المسؤولية |
بيانات |
مجموع | |
|
0xEDFA |
0x04 |
RES |
0x04 |
نجاح: 0xEE فشل: 0xEF |
مجموع |
||
|
مثال: ED FA 04 FF 04 EE DC |
|||||||
|
احصل على القناة |
||||||
|
يأمر |
FLAG1 |
لين |
RES |
فاصلة |
بيانات |
مجموع |
|
0xEFEF |
0x03 |
RES |
0x02 |
مجموع |
||
|
مثال: EF EF 03 FF 02 E2 |
||||||
|
إجابة |
FLAG2 |
لين |
RES |
المسؤولية |
بيانات |
مجموع |
|
0xEDFA |
0x04 |
RES |
0x02 |
القناة (1 بايت) |
مجموع |
|
|
مثال: ED FA 04 FF 02 07 F3 |
||||||
ملاحظة: عند ضبط القناة 0، يكون الجهد 0، أي حالة الكتلة.
معلومات الطلب
|
رقم القطعة |
مواصفة |
|
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
مفتاح ألياف ضوئية MEMS 1X12 PM (حافظ للاستقطاب) 1550 نانومتر 0.9 مم 0.5 متر، ألياف PM FC/APC، وحدة 158×150×29 نانومتر |
