تم تصميم جهاز DWDM MUX DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM ذات 8 قنوات هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي فتحتين؛ ويبلغ فقد الإدخال فيها أقل من 2.4 ديسيبل. وعند دمجها مع مضخمات DWDM وجهاز DCM، يدعم نظام نقل DWDM ذو 8 قنوات الإرسال لمسافات طويلة.
مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 8 قنوات C21-C28 مع منفذ 1310، ومنفذ مراقبة وتوسعة، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U

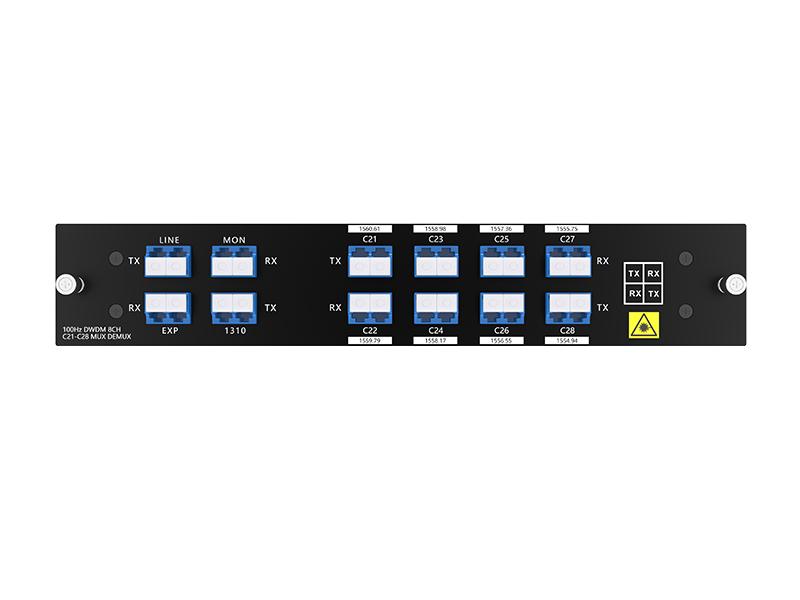

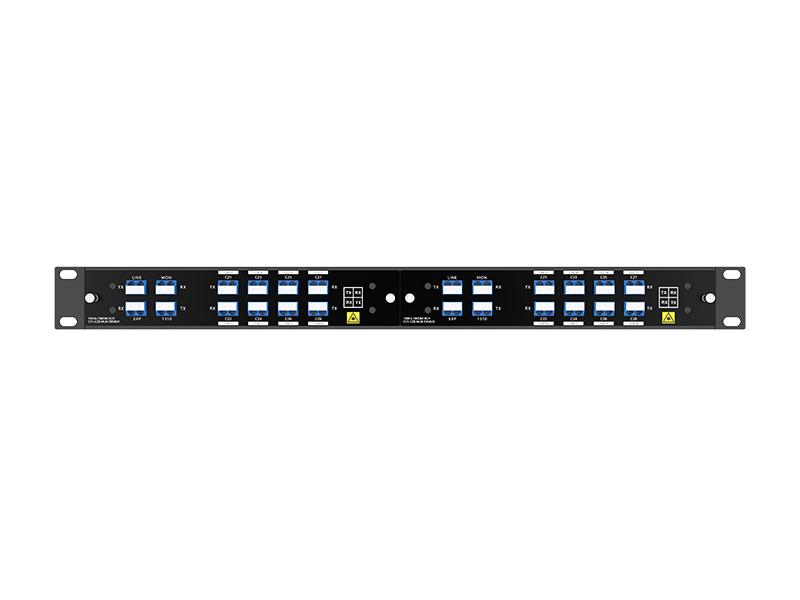

لوحة المنتج

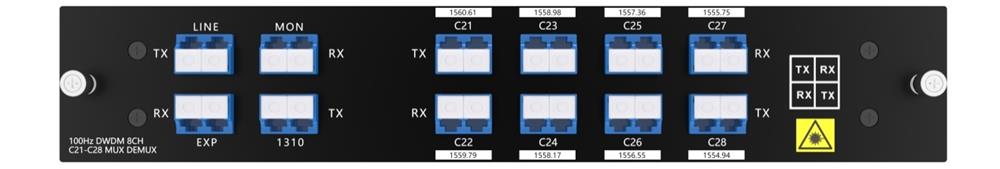

8 قنوات DWDM MUX DEMUX ألياف ضوئية مزدوجة
لاين لينك

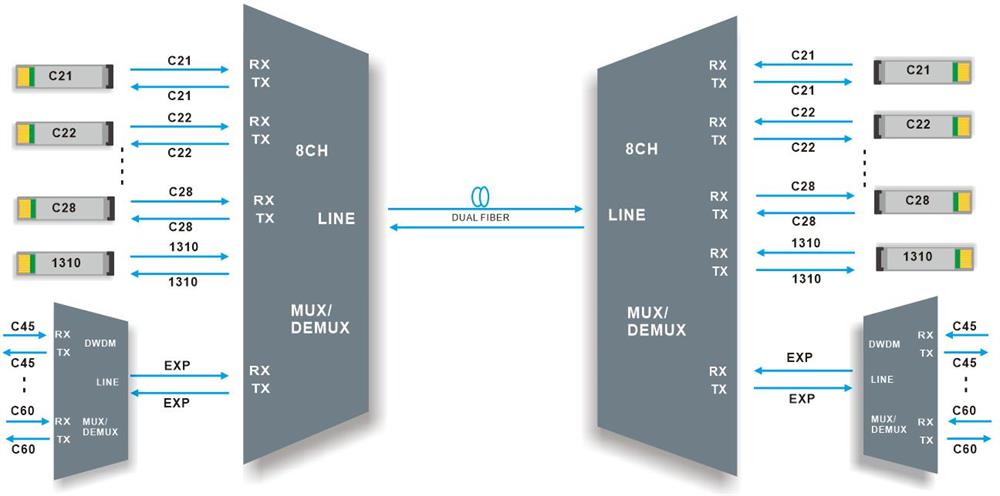

نقل الألياف المزدوجة بتقنية DWDM ذات 8 قنوات و1 قناة 1310 MUX/DEMUX
8 قنوات DWDM + قناة واحدة 1310 نانومتر MUX DEMUX، يدعم 8 + 1 قنوات مختلفة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات C21-C28 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 2.4 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
تمرير المنفذ 1310 نانومتر عرض النطاق الترددي |
1260 نانومتر ~ 1360 نانومتر |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |

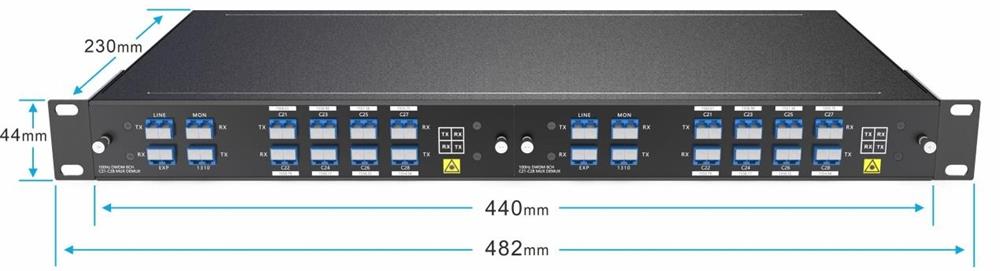

الأبعاد (الارتفاع × العرض × العمق) |

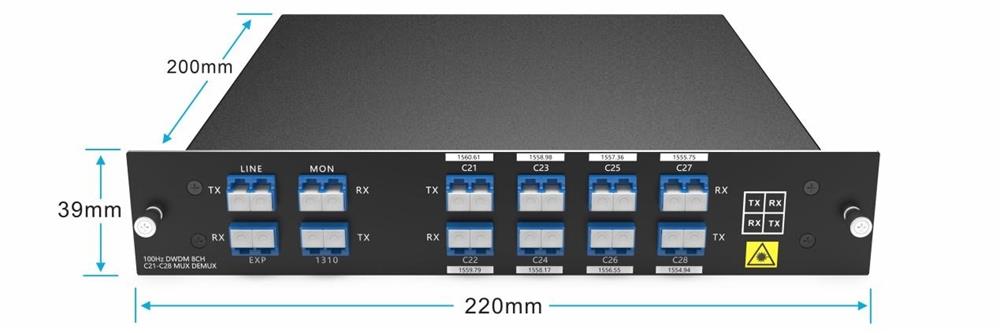

صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

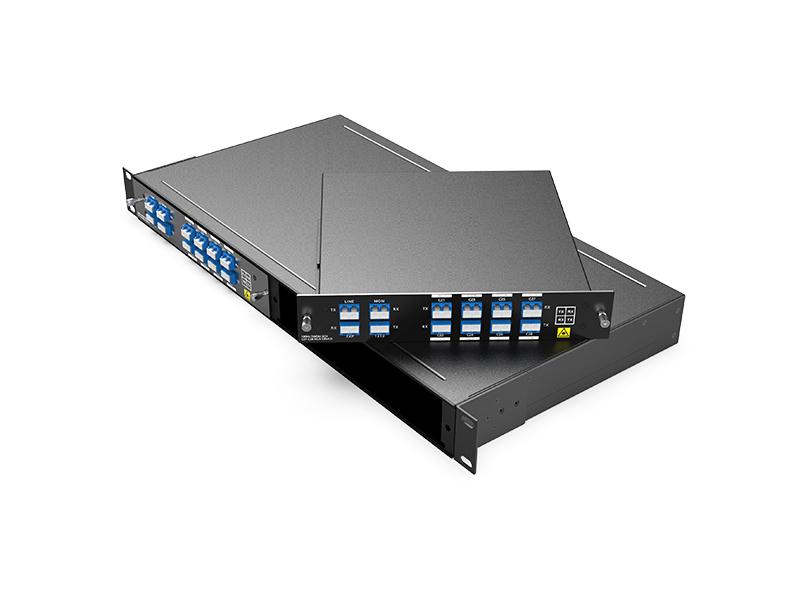

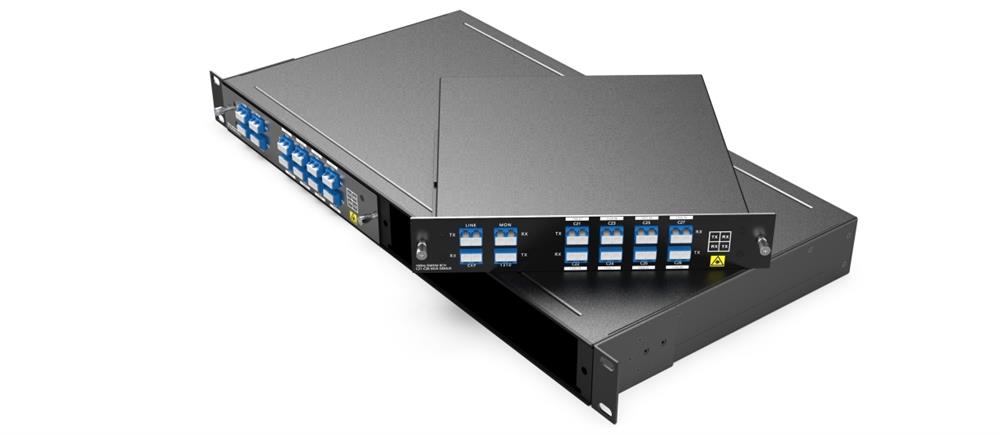

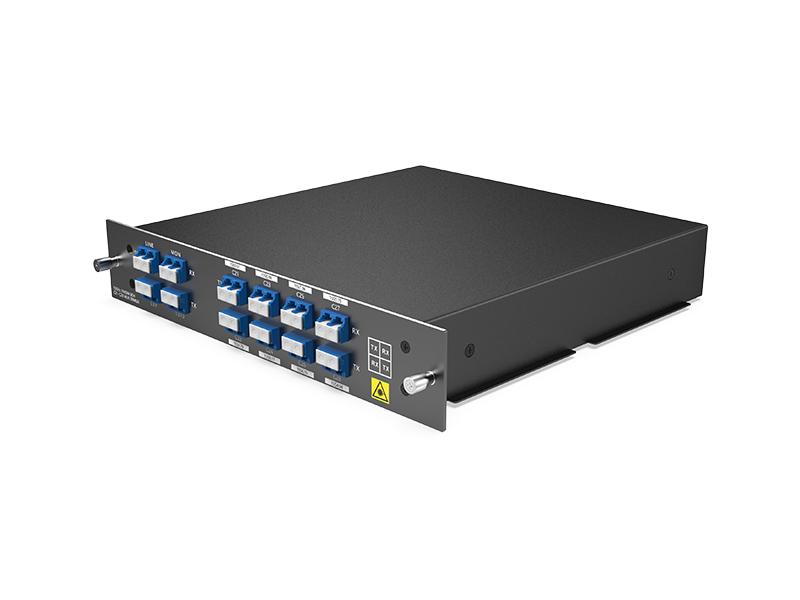

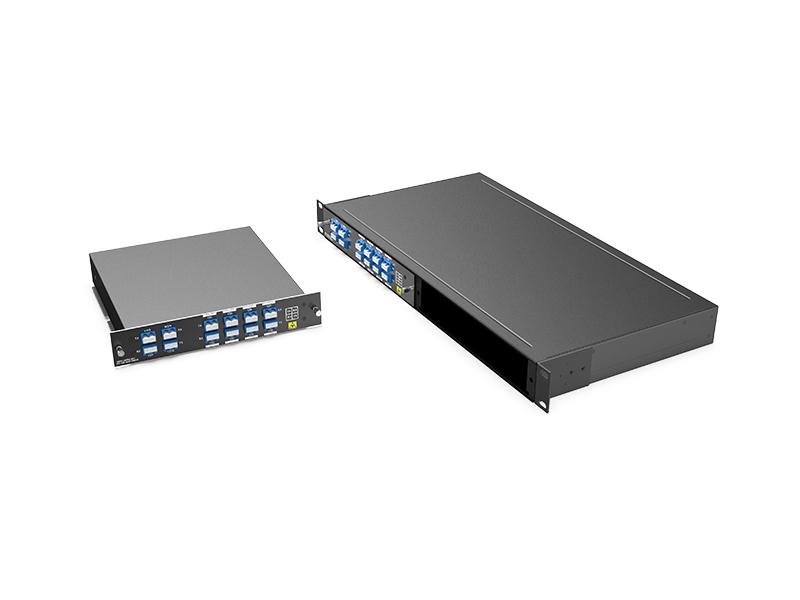

صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين

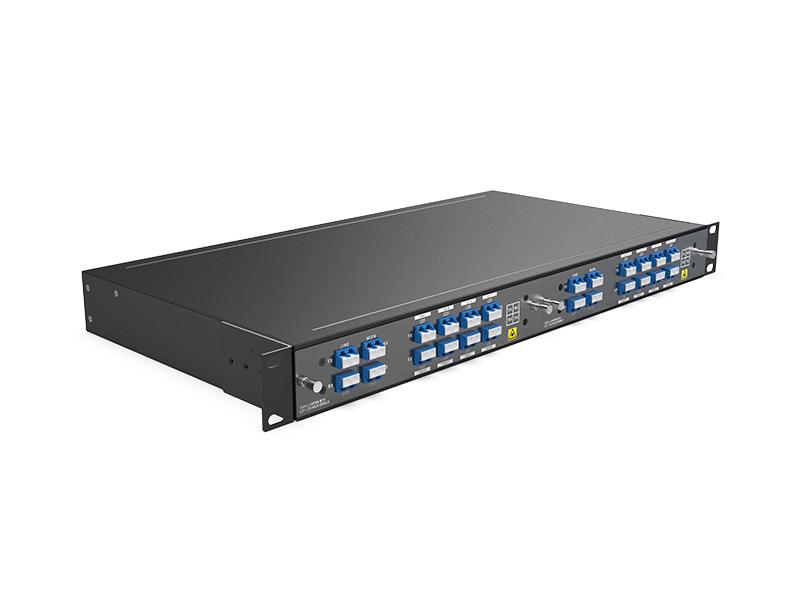

رف ذو فتحتين 1U لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD8-LGX01-C2128-31M |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات (C21-C28) مع منفذ 1310، ومنفذ مراقبة، ومنفذ توسيع، وألياف ضوئية مزدوجة، ومنفذ LC/UPC، وصندوق توصيل LGX بأبعاد 220 × 200 × 39 مم |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
