تم تصميم جهاز الإرسال والاستقبال DWDM ذو الأربع قنوات في النطاق O بواسطة شركة FIBERWDM، وهو جهاز DWDM سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (أطوال موجية أقل من 1.5 ديسيبل). الأطوال الموجية هي 1295.56/300.05/1303.58/1309.14 نانومتر، ويدعم نقل البيانات عبر الألياف الضوئية لأربع قنوات.

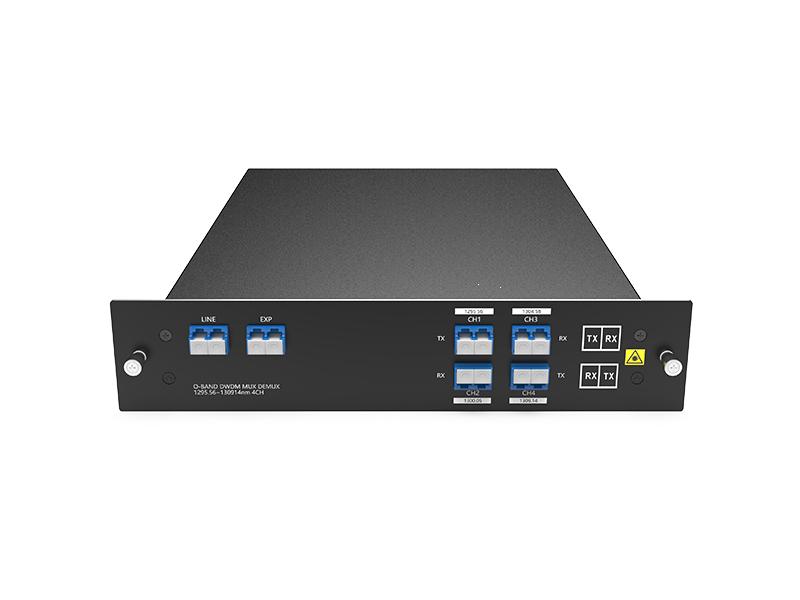

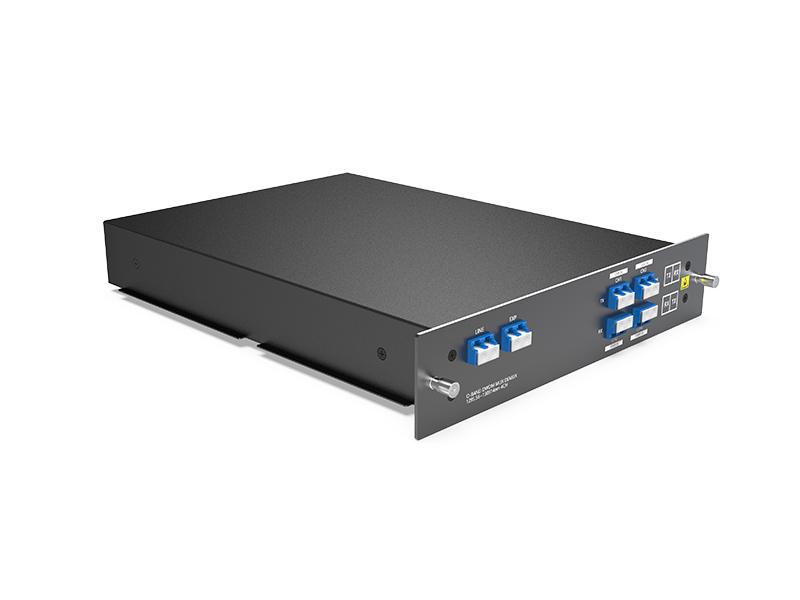

وحدة توصيل ثنائية الألياف رباعية القنوات O-BAND DWDM MUX DEMUX، LC/UPC، FMUC،
ورف ذو فتحتين 1U

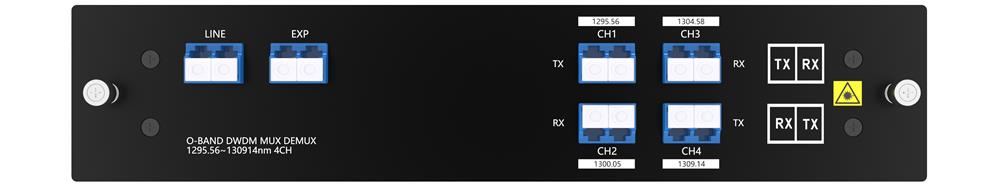

لوحة المنتج
مُضاعِف/مُفكِّك إشارة DWDM ثنائي الألياف، 4 قنوات، نطاق O، 4 قنوات

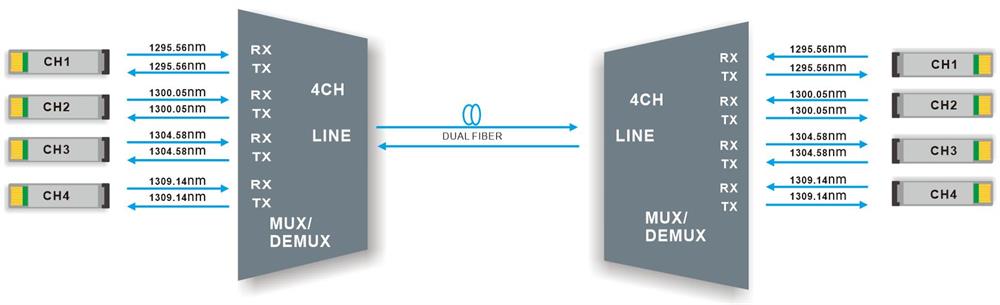

خط الربط
إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM ذات النطاق O رباعي القنوات
جهاز 4Channels O-BAND DWDM MUX DEMUX، يدعم 4 قنوات مختلفة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
| طول موجة العمل |
1295.56/300.05/ 1303.58/1309.14 نانومتر |
طول الموجة التشغيلية | 1260~1360 نانومتر |
| نطاق تمرير القناة | ±0.11 نانومتر | تكنولوجيا | مرشح الأغشية الرقيقة (TFF) |
| فقد الإدخال | ≤ 1.5 ديسيبل | فقدان الإدخال وحساسية درجة الحرارة | ≤ 0.5 ديسيبل |
| خسارة العودة | ≥ 45 ديسيبل | التوجيه | ≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.2ps | الفقد المعتمد على الاستقطاب | ≤ 0.2 ديسيبل |
| عزل القناة |
مستوى الصوت المجاور ≥25 ديسيبل
غير متجاور ≥ 35 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
| الوزن الصافي |
وحدة FMUC: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 3.5 كجم |

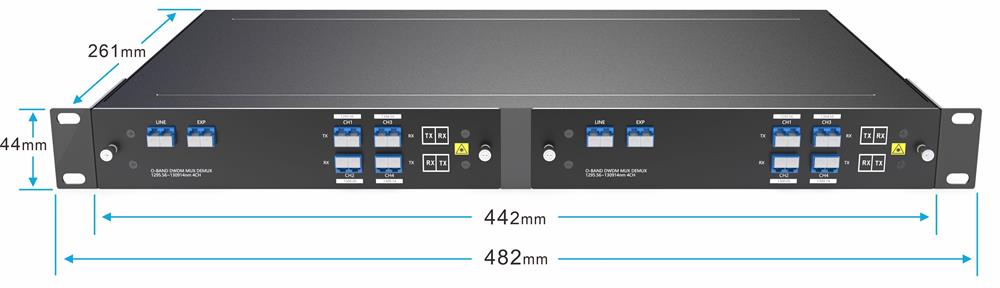

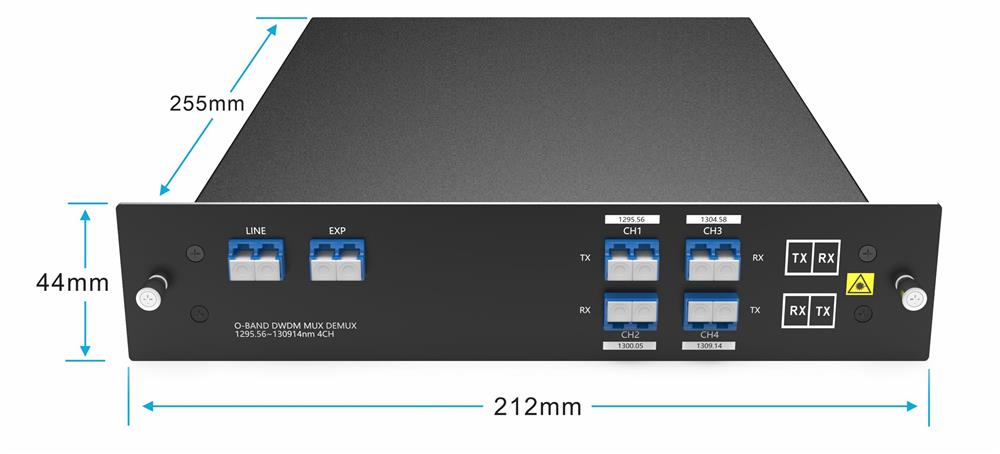

الأبعاد (الارتفاع × العرض × العمق) |
وحدة FMUC: 212 × 255 × 44 مم رف 1U: 482 × 261 × 44 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

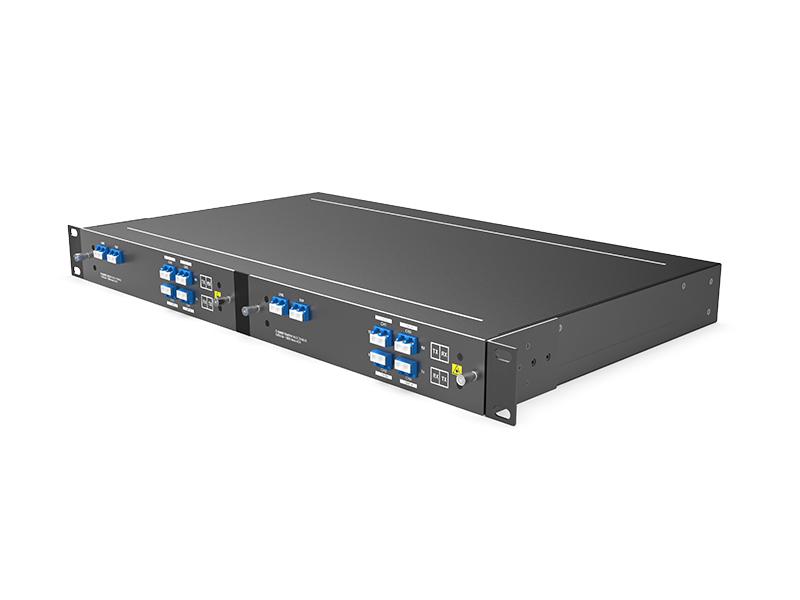

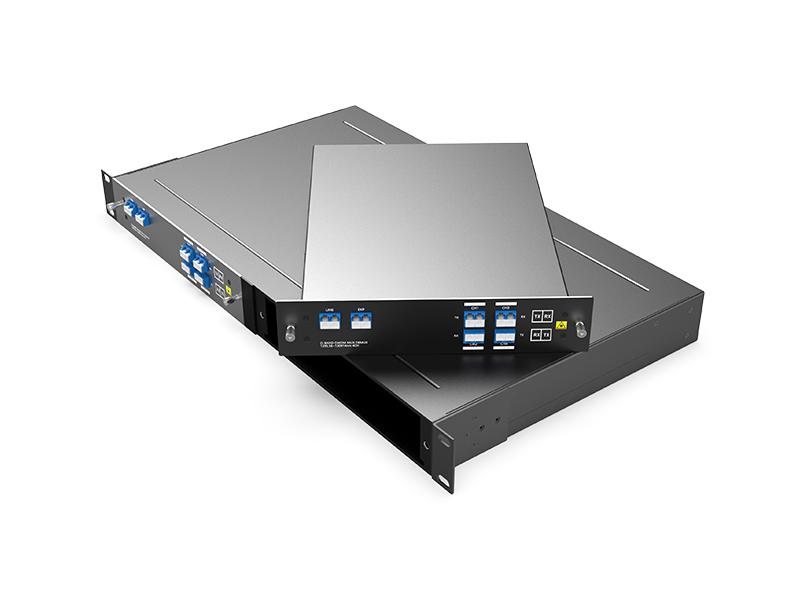

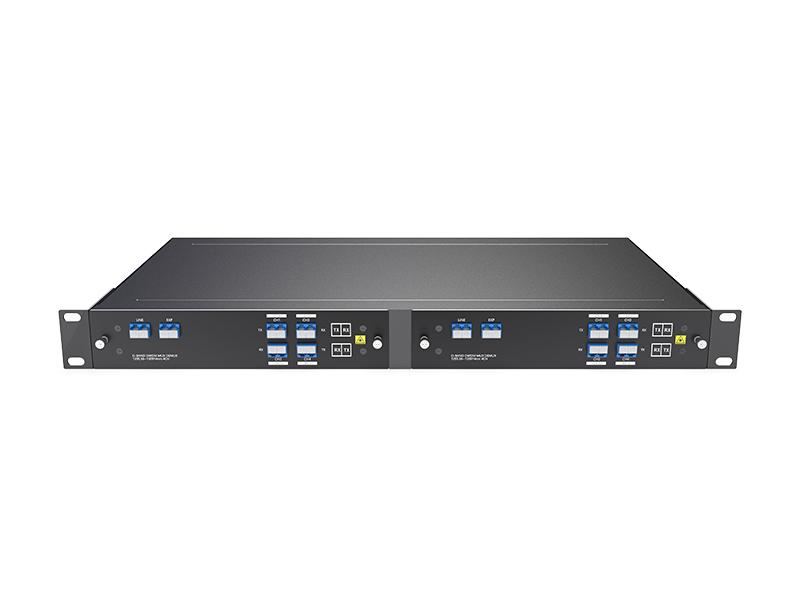

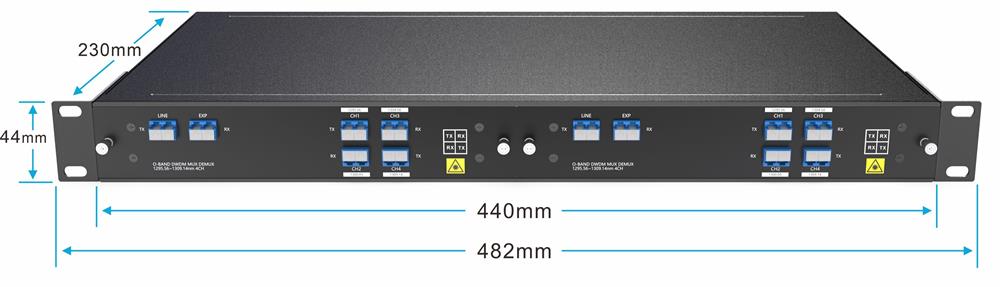

موصل FMUC في رف 1U ذو فتحتين

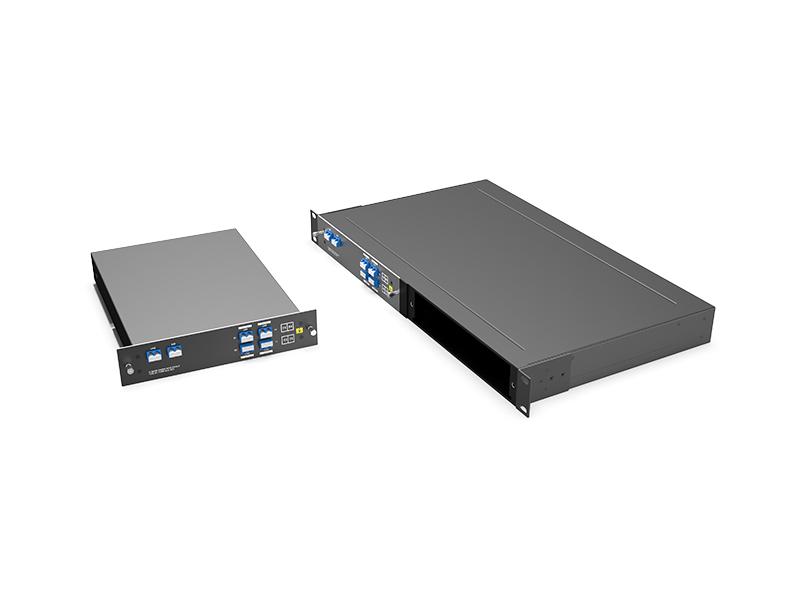

رف ذو فتحتين 1U لوحدة FMUC
معلومات الطلب
| رقم المنتج | وصف المنتج |
| ODMD4-FMUC01-1310L | مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات (1295.56/300.05/1303.58/1309.14)، ثنائي الألياف، LC/UPC، وحدة توصيل FMUC |
| 1U-2slot-FMUC | حامل ذو فتحتين بارتفاع 1U يتسع لوحدتي FMUC، أبعاده 482 × 261 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
