تم تصميم جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
جهاز DWDM MUX أحادي الألياف ذو 8 قنوات هو جهاز سلبي تمامًا ووحدة صندوق LGX، ويمكن توصيله برف 1U ذي فتحتين؛ وفقد إدخال المنتج هو: منافذ الطول الموجي <2.4 ديسيبل، الخط <3.5 ديسيبل.
مُضاعِف/مُزيل إرسال DWDM أحادي الألياف، 4 قنوات، 8 موجات C21-C28، مع منفذ EXP، و1310 نانومتر، ومنفذ مراقبة، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
تم تصميم جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
جهاز DWDM MUX أحادي الألياف ذو 8 قنوات هو جهاز سلبي تمامًا ووحدة صندوق LGX، ويمكن توصيله برف 1U ذي فتحتين؛ وفقد إدخال المنتج هو: منافذ الطول الموجي <2.4 ديسيبل، الخط <3.5 ديسيبل.
لوحة المنتج

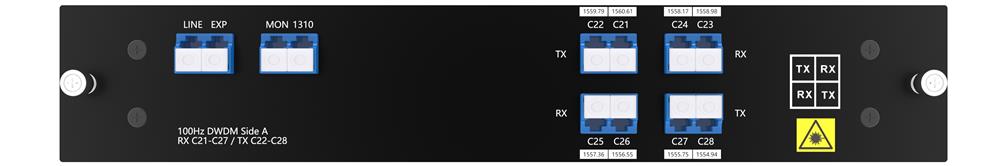

مُضاعِف/مُزيل مُضاعِف DWDM رباعي القنوات، جانب الألياف الأحادية أ

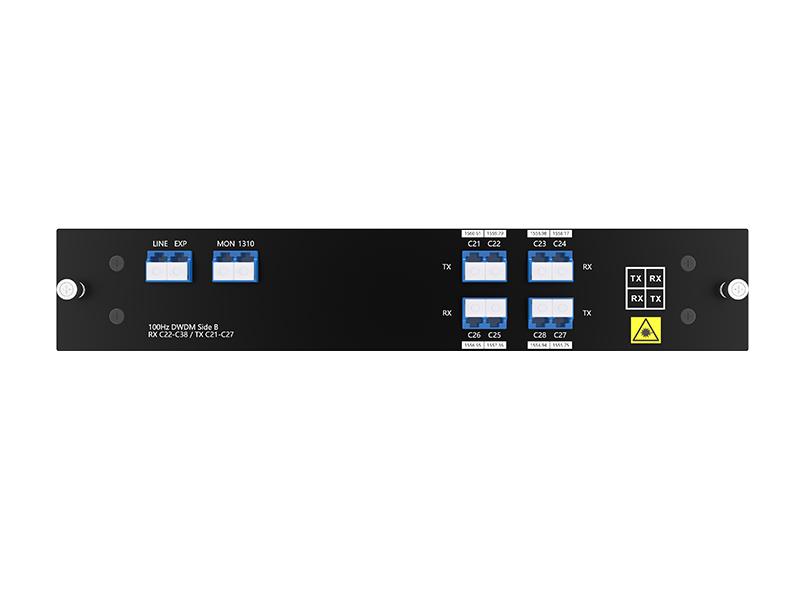

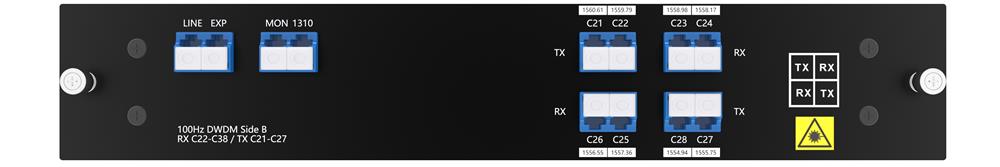

مُضاعِف/مُزيل مُضاعِف DWDM رباعي القنوات، جانب الألياف الضوئية B
رف ذو فتحتين 1U
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك

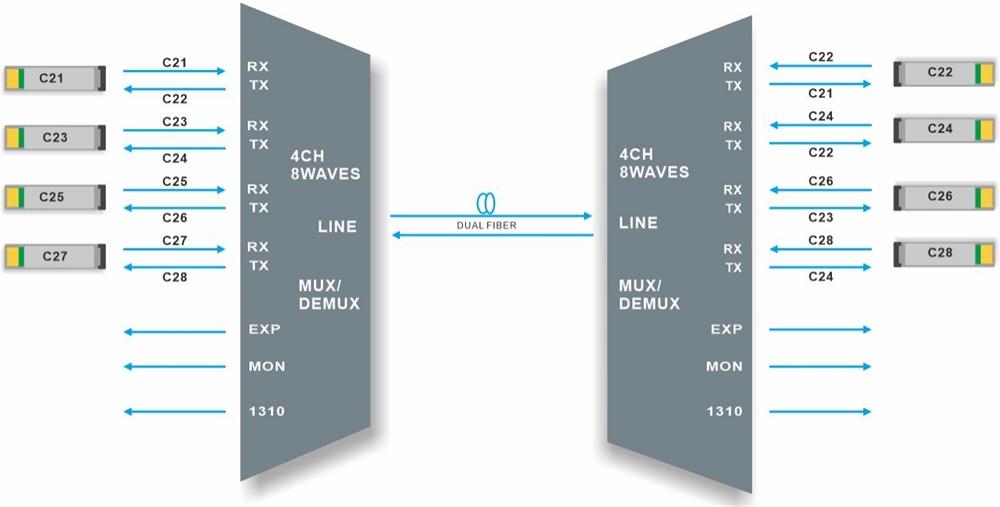

إرسال عبر الألياف الضوئية أحادية القناة بتقنية DWDM MUX/DEMUX رباعية القنوات
يدعم جهاز DWDM MUX/DEMUX ذو 4 قنوات فرق 4 قنوات في ليف بصري واحد للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
4 قنوات 8 موجات C21-C28 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال في DWDM |
≤ 2.4 ديسيبل |
فقد الإدخال عند الشاشة |
≤ 26 ديسيبل |
|
الطول الموجي عند 1310 |
1260~1360 نانومتر |
فقد الإدخال عند 1310 |
≤ 0.8 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |

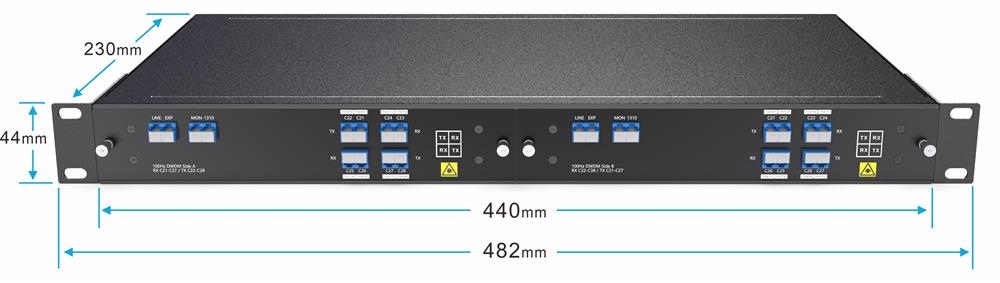

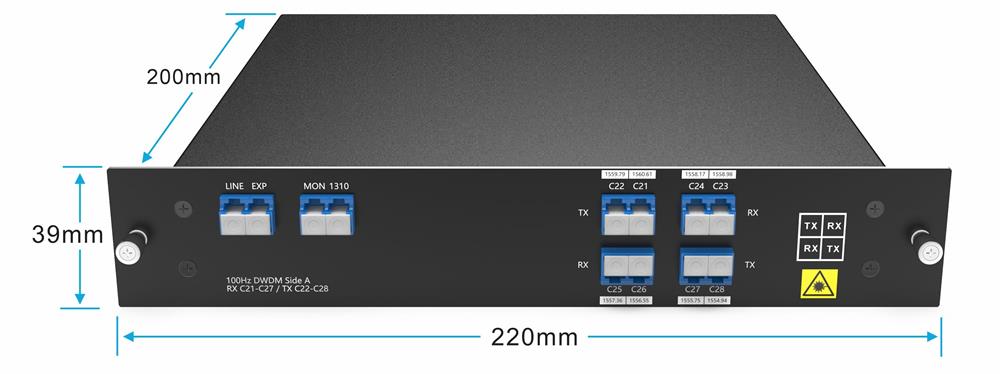

صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

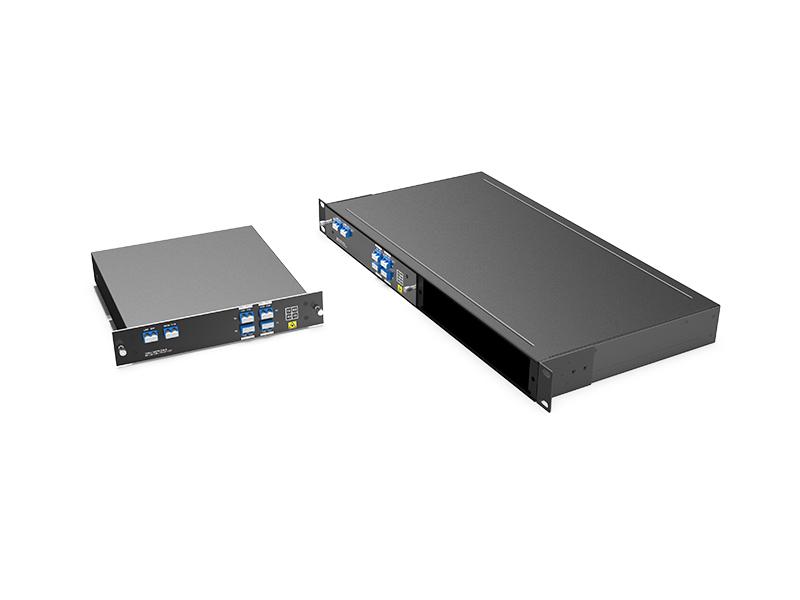

صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين
رف ذو فتحتين 1U لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM8-1U01-C2128-31M-A |
مُضاعِف/مُفكِّك إشارات DWDM رباعي القنوات، ثماني موجات (استقبال C21-C27/إرسال C22-C28) مع مُستقبِل إشارة، 1310 نانومتر، ومنفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، الجانب A |
|
DD8-1U01-C2128-31M-B |

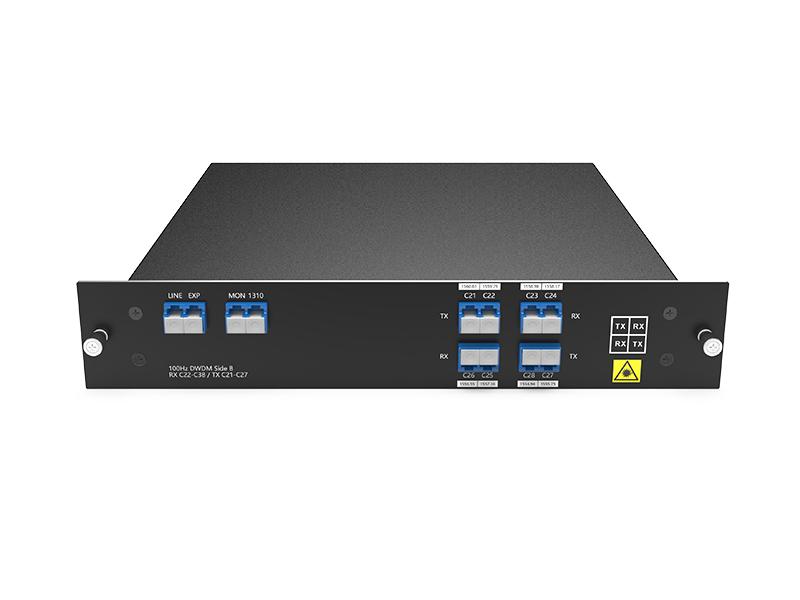

مُضاعِف/مُفكِّك إشارات DWDM رباعي القنوات، ثماني موجات (استقبال C22-C28/إرسال C21-C27) مع منفذ EXP، 1310 نانومتر، ومنفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، الجانب B |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
