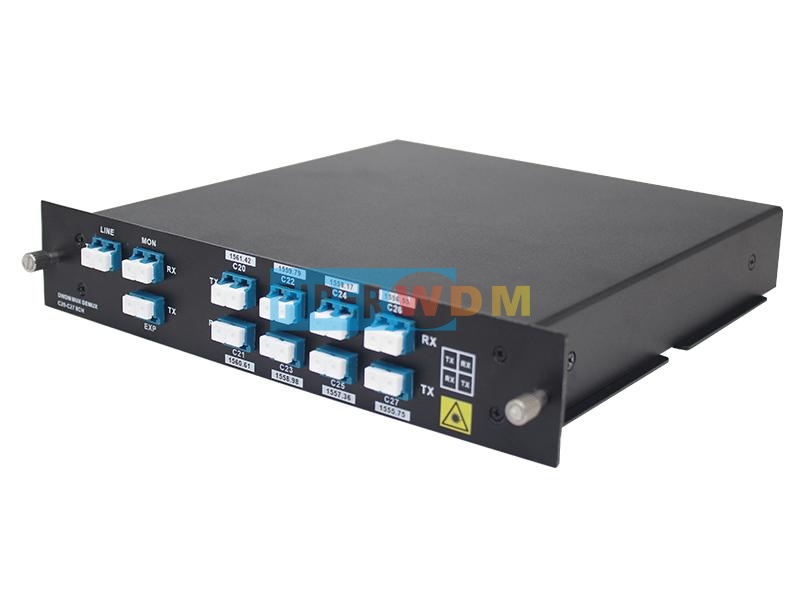

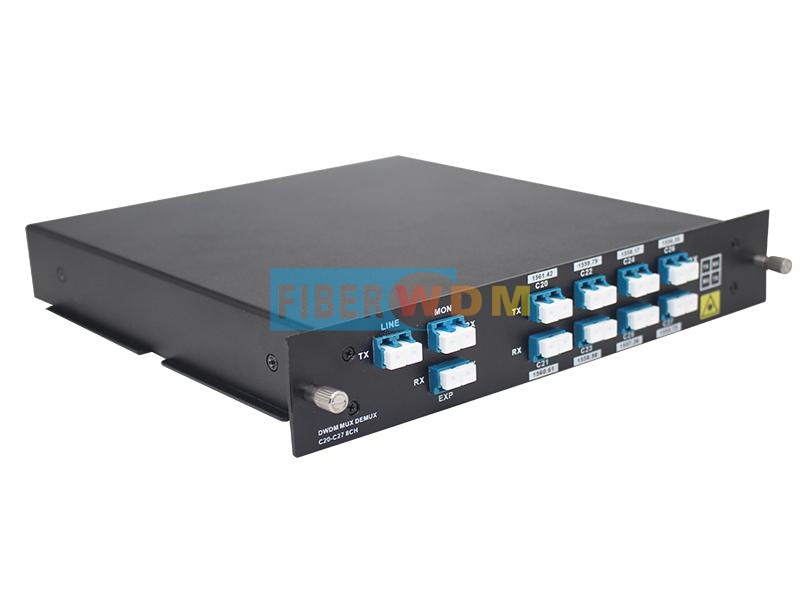

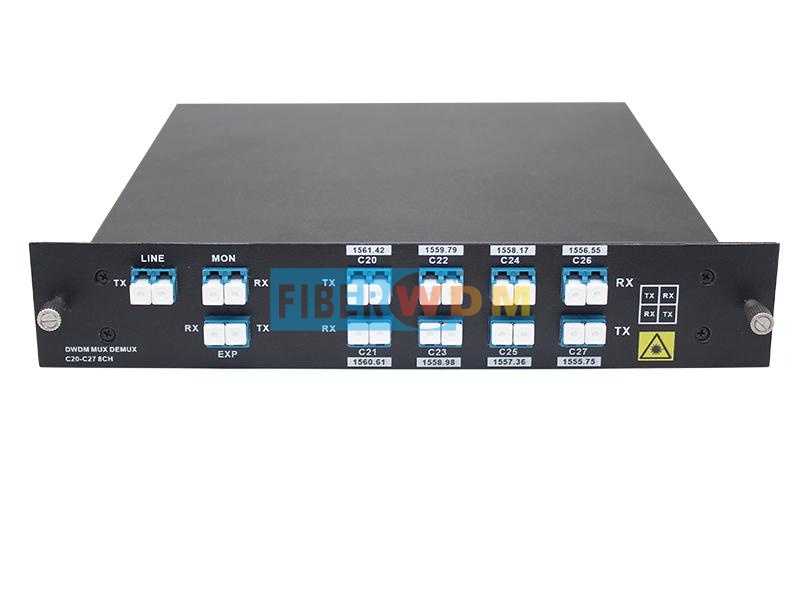

مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 8 قنوات C20-C27 مع منفذ شاشة/توسيع، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
ال مُضاعِف/مُزيل إرسال DWDM ذو 8 قنوات تم تصميمه بواسطة FIBERWDM، بطول موجي من C20 إلى C27 (1561.42 نانومتر ~ 1555.75 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM ذات 8 قنوات هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي فتحتين؛ ويبلغ فقد الإدخال للمنتج أقل من 2.4 ديسيبل. وعند ربطها بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة.

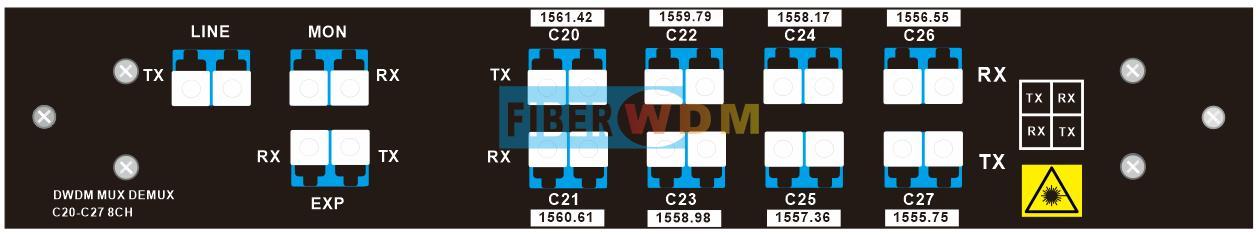

لوحة المنتج
8 قنوات DWDM MUX DEMUX ألياف ضوئية مزدوجة
لاين لينك

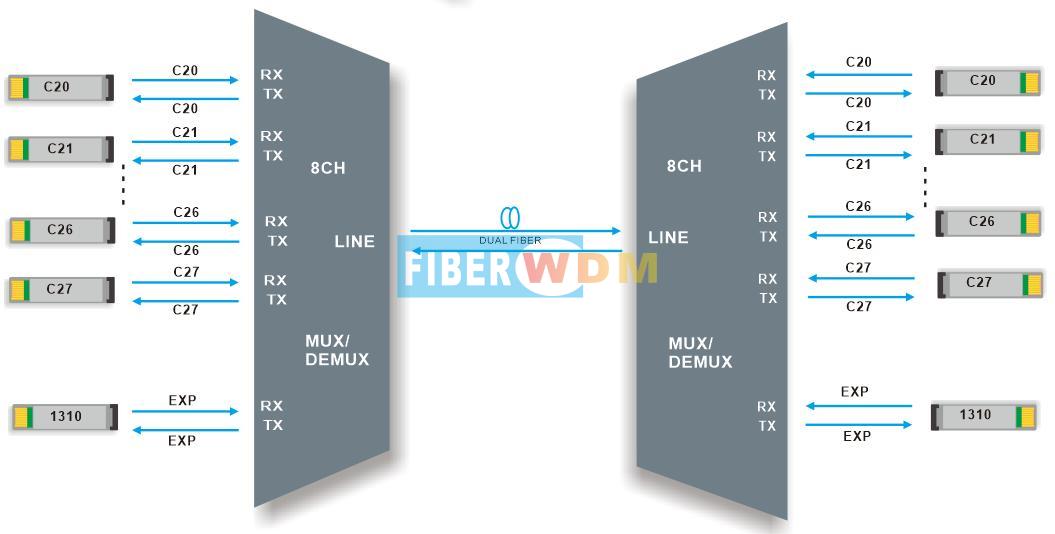

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
جهاز DWDM MUX DEMUX ذو 8 قنوات، يدعم فرق 8 قنوات في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات C20-C27 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤2.4 ديسيبل |
فقدان الاتصال |
≤3.2 ديسيبل |
|
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥45 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|
|
|
|
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD8-1U01-C2027M |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات (C20-C27) مع منفذ EXP ومنفذ مراقبة، وألياف ضوئية مزدوجة، وLC/UPC، وصندوق LGX قابل للتوصيل |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
