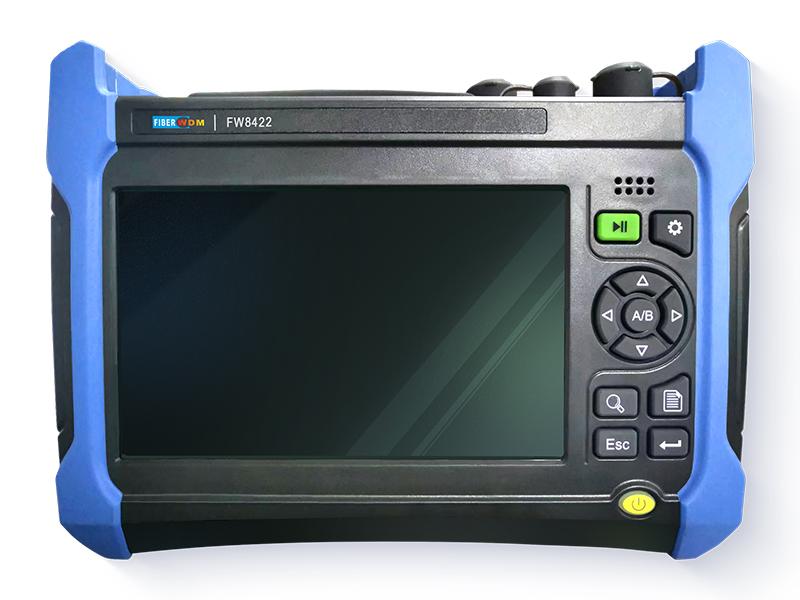

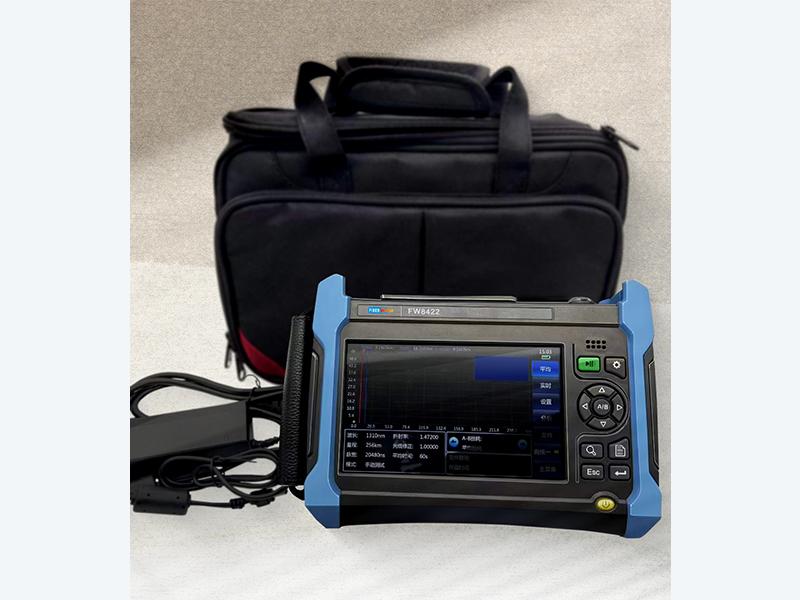

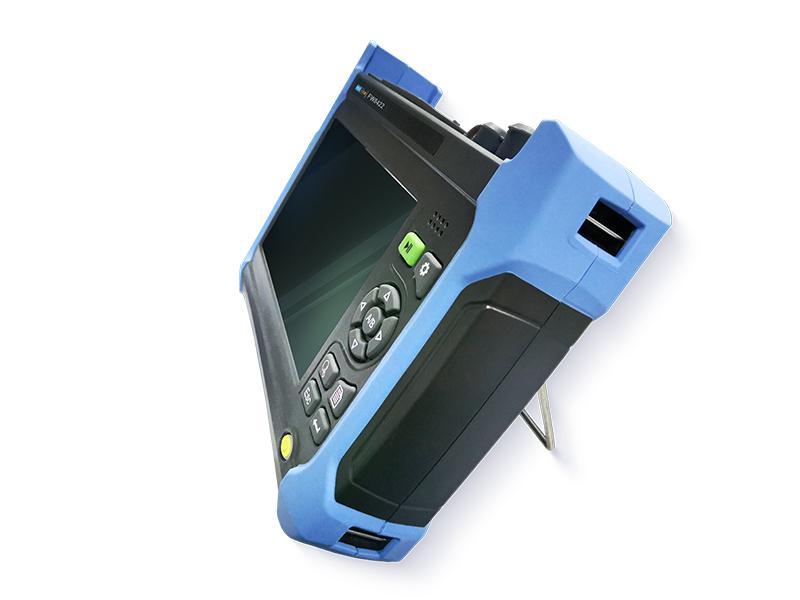

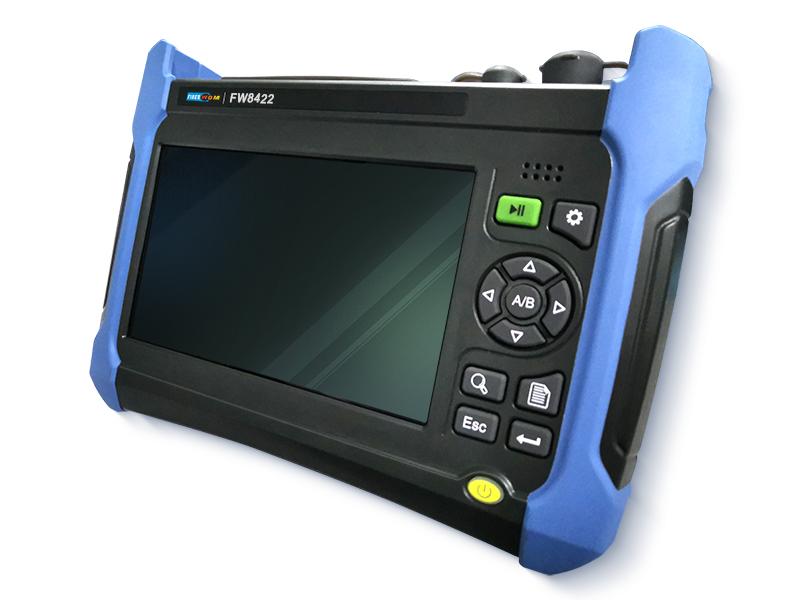

مقياس الانعكاس الزمني البصري FW8422 (OTDR)

أقصى نطاق ديناميكي

راجع "المواصفات الفنية لكل وحدة قياسية من وحدات FW8422 OTDR" لمزيد من المعلومات.

دقة تحديد المدى

± (0.75 + فاصل العينة + 0.0025% × المدى) (باستثناء خطأ تحديد موضع الانكسار) (م)

دقة النطاق

0.05، 0.1، 0.2، 0.5، 1، 2، 4، 8، 16 و32 مترًا

نطاق الاختبار

0.4، 0.8، 1.6، 3.2، 6.4، 16، 32، 64، 128، 256 و512 كم (وضع فردي)؛

0.4، 0.8، 1.6، 3.2، 6.4، 16 و32 كم (850 ميل بحري متعدد الأوضاع)

اختبار كلمة المرور

3، 5، 10، 30، 80، 160، 320، 640، 1280، 5120، 10240 و20480 نانوثانية

3، 5، 10، 30، 80، 160، 320، 640 و1280 نانوثانية (850 نانومتر متعدد الأوضاع)

الحد الأقصى لعدد نقاط أخذ العينات

256 ألف

الخطية

0.03 ديسيبل/ديسيبل

تسوية الخسائر

0.001 ديسيبل

نطاق ضبط الانكسار

1.00000~1.99999 (الخطوة: 0.00001)

وحدة الموقد

كم، م، ألف قدم، قدم

عرض

شاشة LCD ملونة TFT مقاس 7 بوصات بدقة 800×480 (شاشة لمس سعوية في التكوين القياسي، وشاشة لمس مقاومة اختيارية)

واجهة الإخراج البصري

FC/UPC (التكوين القياسي، مع LC/UPC وSC/UPC وST/UPC اختيارية)

لغة الواجهة

تتوفر خدمات الترجمة باللغات الصينية المبسطة والإنجليزية والروسية والكورية (يرجى الاتصال بالمكتب للحصول على دعم بلغات أخرى).

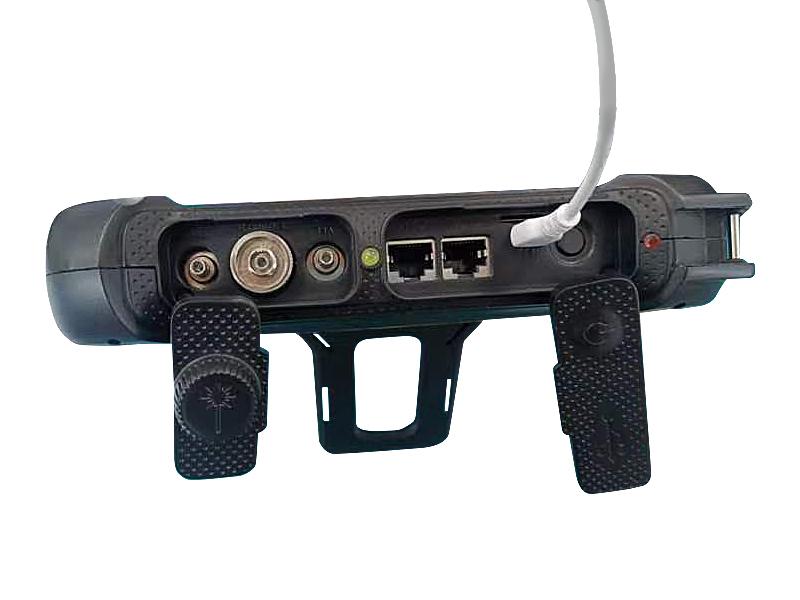

الواجهات الخارجية

منفذ USB، منفذ Micro-USB، منفذ إيثرنت بسرعة 10/100 ميجابت في الثانية، منفذ سماعة أذن، وبطاقة MicroSD

مزود الطاقة

محول تيار متردد/مستمر: تيار متردد 100-240 فولت، 50/60 هرتز، 1.5 أمبير

التيار المستمر: 17 فولت ± 3 فولت (2 أمبير)

بطارية ليثيوم داخلية: 11.1 فولت، 6800 مللي أمبير، مدة تشغيل البطارية: 8 ساعات

أقصى استهلاك للطاقة

10 واط

أبعاد

252 مم (عرض) × 180 مم (ارتفاع) × 55 مم (عمق)

وزن

حوالي 1.8 كجم

القدرة على التكيف مع البيئة

درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية (شحن البطارية: 5 درجة مئوية ~ 40 درجة مئوية)

درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية (البطارية: -20 درجة مئوية ~ 60 درجة مئوية)

الرطوبة النسبية: 5% ~ 95%، بدون تكثف

رقم الوحدة

طول الموجة التشغيلية

الليزر الطول الموجي

النطاق الديناميكي 2 (ديسيبل)

منطقة ميتة للحدث 3 (م)

منطقة ميتة ATT 4 (م)

FW8422–1105

وضع أحادي 1625 نانومتر (مرشح مدمج)

طول موجي واحد

36

0.8

3

FW8422–1106

وضع أحادي 1650 نانومتر (مرشح مدمج)

36

FW8422–1201

متعدد الأوضاع 850 نانومتر

24

1

5

FW8422–1202

متعدد الأوضاع 1300 نانومتر

36

FW8422–2101

نمط أحادي 1310/1550 نانومتر

ثنائي الطول الموجي

37 / 35

0.5

3

FW8422–2102

نمط أحادي 1310/1550 نانومتر

42 / 40

FW8422–2103

نمط أحادي 1310/1550 نانومتر

45 / 42

FW8422–2105

وضع أحادي 1550/1625 نانومتر (مرشح مدمج)

36 / 36

FW8422–2107

وضع أحادي 1550 / 1650 نانومتر (مرشح مدمج)

36 / 36

FW8422-2109

أحادي النمط 1310 / 1550 نانومتر

46 / 46

FW8422–2108

أحادي النمط 1310/1550 نانومتر

30 / 28

FW8422–2201

متعدد الأوضاع 850 نانومتر / 1300 نانومتر

26/34

0.7

5

FW8422–3101

أحادي النمط 1310/1490/1550 نانومتر

ثلاثة أطوال موجية

37/35/35

0.5

3

FW8422–3102

أحادي الوضع 1310/1550/1625 نانومتر (مرشح مدمج)

37/35/35

FW8422–3103

أحادي الوضع 1310/1550/1625 نانومتر (مرشح مدمج)

42/40/40

FW8422–3104

أحادي الوضع 1310/1550/1650 نانومتر (مرشح مدمج)

42/40/40

FW8422–3105

أحادي الوضع 1310/1550/1650 نانومتر (مرشح مدمج)

37/35/35

FW8422–3106

أحادي الوضع 1310/1550/1625 نانومتر (مرشح مدمج)

28/30/2028

FW8422–4101

أحادي الوضع 1310/1490/1550/1625 نانومتر (مرشح مدمج)

أربعة أطوال موجية

37/35/35/35

0.5

3

FW8422–4105

أحادي الوضع 1310/1490/1550/1650 نانومتر (مرشح مدمج)

37/35/35/35

FW8422-4001

أحادي النمط 1310/1550 نانومتر، متعدد الأنماط 850/1300 نانومتر

37/35/26/34

0.7

5

FW8422-4002

أحادي النمط 1310/1550 نانومتر، متعدد الأنماط 850/1300 نانومتر

30/28/24/28

0.7

5
