1550nm SOA Optical Pulse Modulation Module
وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر

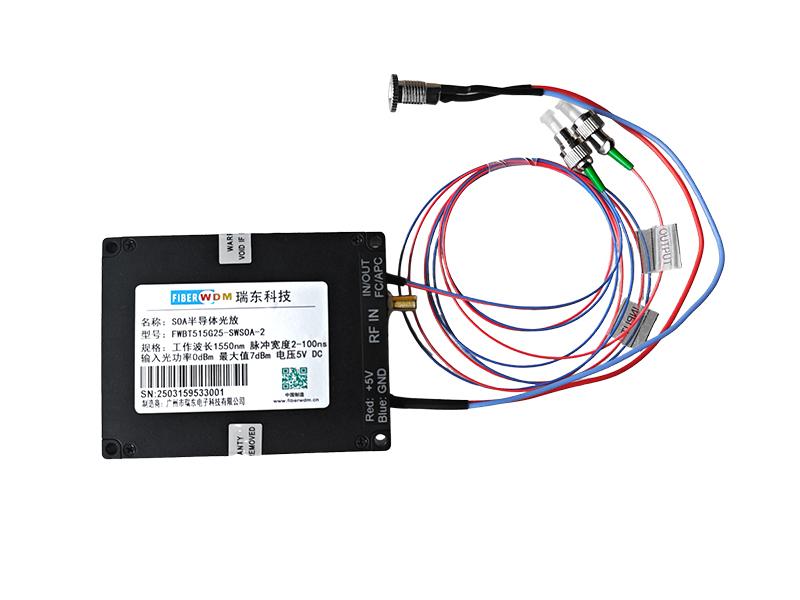

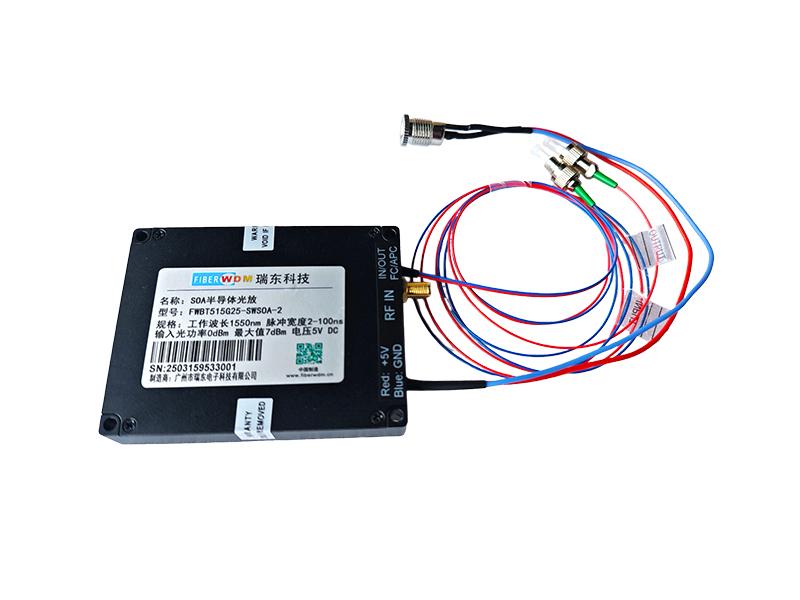

وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر

وحدة تعديل النبضات المطورة من قبل شركة FiberWDM هي وحدة تعديل نبضات ضيقة تستخدم مُعدِّلًا كهروضوئيًا شبه موصل كجهاز تحويل أساسي. يتم تشغيلها وتعديلها خارجيًا عبر واجهة SMA لإشارة التعديل المدخلة. تقوم دائرة قيادة التعديل الداخلية بتعديل المفتاح الكهروضوئي. تتميز الوحدة بزمن صعود سريع، ونسبة إخماد نبضات عالية، واستقرار جيد، وسهولة الاستخدام، مما يجعلها بديلاً مثاليًا للمُعدِّلات الكهروضوئية والصوتية الضوئية التقليدية في تطبيقات استشعار الألياف الضوئية المختلفة.

استفسر الآن تحميل
فئات
  • تفاصيل المنتج

وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر، عرض النبضة: 2-100 نانوثانية، طاقة الإدخال: -30 إلى 5 ديسيبل ميلي واط، طاقة الإخراج: -5 إلى 10 ديسيبل ميلي واط، 5 فولت، FC/APC، 0.9 مم 0.5 م، أبعاد الوحدة: 90 × 38.5 × 15 مم

FWBT515G25-SWSOA-2

ميزات المنتج

u يمكن ضبط عرض النبضة ومعدل التكرار

u هيكل مضغوط

u نسبة انقراض عالية

التطبيقات

u الاتصالات عبر الألياف الضوئية

u الاستشعار بالألياف الضوئية.

u تقنية الليدار

مواصفات المنتج

المعلمة

وحدة

الحد الأدنى

يكتب

الأعلى

طول الموجة التشغيلية

نانومتر

-

1550

-

الطاقة الضوئية المدخلة

ديسيبل ميلي واط

-30

0 5

القدرة الضوئية الخارجة

ديسيبل ميلي واط

-5

- 10

عرض النبضة

ns

2 - 100

تيار نبضة الإدخال عند 1

مللي أمبير

0 - 350

تردد التعديل

كيلوهرتز

0.1 - 1000

القدرة القصوى الناتجة

ميلي واط

- 10 30

وقت الشروق/الهبوط

ns

- 3 6

نسبة التعديل إلى الانطفاء (المستوى العالي/المستوى المنخفض)

ديسيبل

60 - -

نسبة الانطفاء عند الإغلاق البصري

ديسيبل

- 55 -

نطاق درجة حرارة التشغيل

درجة مئوية

-5

- 55

نطاق درجة حرارة التخزين

درجة مئوية

-40

- 85

نوع الألياف

-

SM أو PM

- -

جهد التغذية

VDC

5

إشارة تعديل الإدخال

-

إشارة نبضية TTL

أبعاد

مم

90 × 38.5 × 15

بروتوكول الاتصال

-

RS485

وضع التشغيل

-

محفز خارجي

ملاحظة 1: يجب ألا يتجاوز الحد الأقصى لتيار النبضة المدخلة 350 مللي أمبير، وإلا فقد يتلف الجهاز.

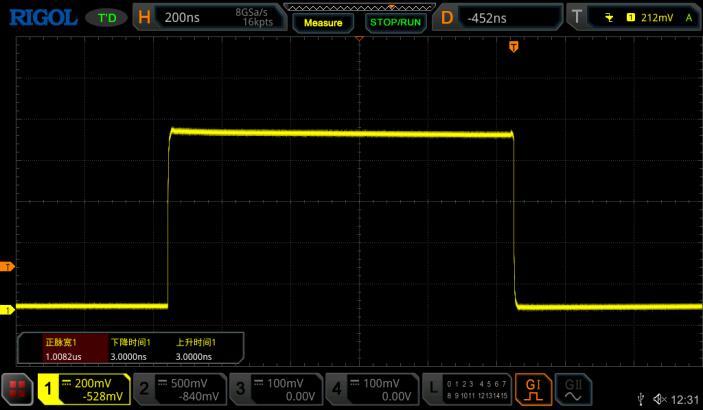

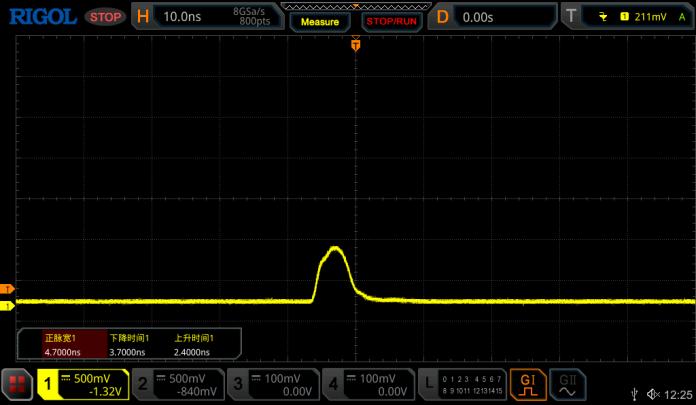

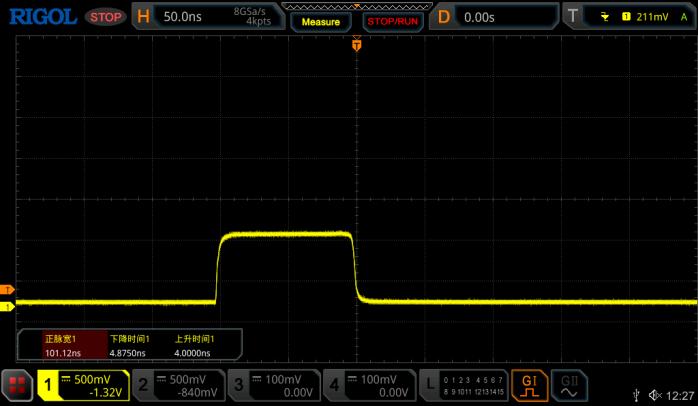

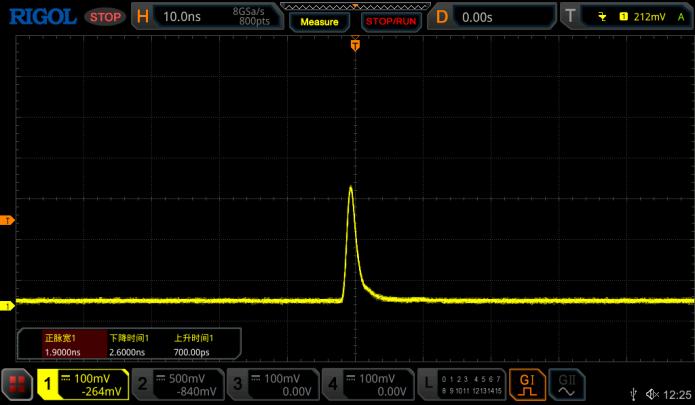

شكل موجة النبض

معلومات الطلب

PN

وصف

FWBT515G25-SWSOA-2

وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر، بعرض نبضة يتراوح بين 2 و100 نانوثانية، ونطاق طاقة دخل يتراوح بين -30 و5 ديسيبل ميلي واط، ونطاق طاقة خرج يتراوح بين -5 و10 ديسيبل ميلي واط، وجهد 5 فولت، وموصل FC/APC، وألياف ضوئية بقطر 0.9 مم وطول 0.5 متر، وأبعاد الوحدة 90 × 38.5 × 15 مم.
