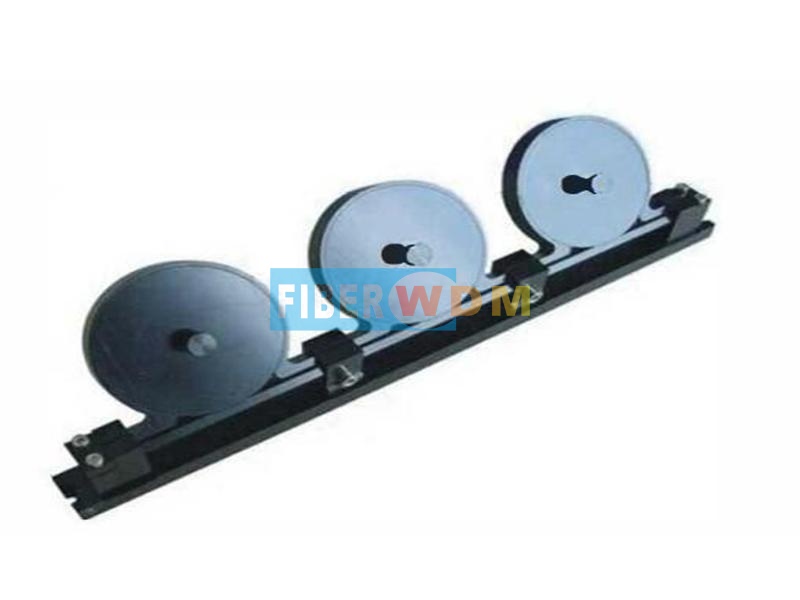

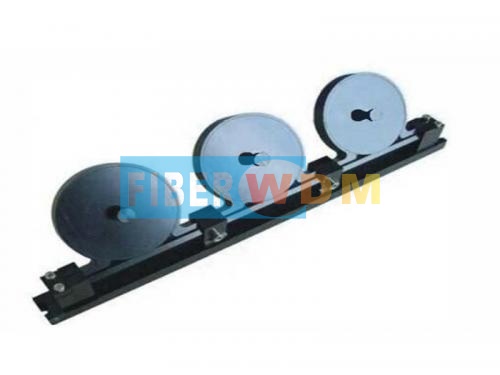

وحدة تحكم الاستقطاب ثلاثية الحلقات

وحدة التحكم الميكانيكية ثلاثية الحلقات في الاستقطاب

الـ وحدة تحكم الاستقطاب الميكانيكية ثلاثية الحلقات تعتمد على مبدأ الانكسار المزدوج الناتج عن الألياف البصرية تحت تأثير قوة خارجية. الحلقات الثلاث تعادل ألواح موجية λ/4 و λ/2 و λ/4 على التوالي. يتم تحويل الموجات الضوئية التي تمر عبر ألواح λ/4 إلى ضوء مستقطب خطيًا، ويتم ضبط اتجاه الاستقطاب بواسطة ألواح λ/2. أخيرًا، يتم تغيير حالة استقطاب الضوء المستقطب خطيًا إلى حالة استقطاب عشوائية بواسطة ألواح λ/4. يتم تحديد تأثير التأخير الناتج عن تأثير الانكسار المزدوج بشكل أساسي من خلال نصف قطر غلاف الألياف، ونصف قطر حلقة الألياف، وطول موجة الضوء، ويمكن لحالة الاستقطاب المعدلة أن تغطي كرة بوانكاريه بأكملها

مجال التطبيق

• من الوضع الأحادي إلى الألياف المحافظة على الاستقطاب
• قياس الفقد المرتبط بالاستقطاب
• تطبيق جهاز حساس للاستقطاب
• ليزرات الألياف
• مقاييس التداخل الليفية

مخطط هيكل المنتج

مخطط تخطيطي لوحدة التحكم في الاستقطاب

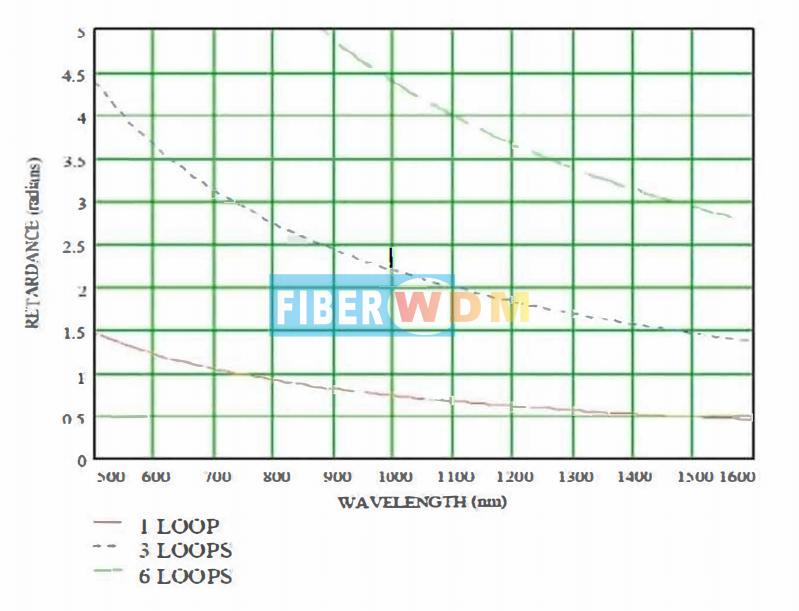

العلاقة بين تأخير الحلقة الواحدة والطول الموجي، وعدد الحلقات في وحدة التحكم في الاستقطاب. (وحدة الاختبار: قطر حلقة الألياف 40 مم، قطر غلاف الألياف 900 ميكرومتر)

على سبيل المثال: حلقة ألياف التحكم في الاستقطاب بقطر ثابت يبلغ 40 مم، وقطر الغلاف 900 ميكرومتر من الألياف المغلفة بإحكام حولها في الغلاف.

عندما λ = 1550 نانومتر، وعدد الحلقات = 1، فإن الحلقة تعادل لوحة موجة λ/2.

عندما يكون λ = 1550 نانومتر، وعدد الحلقات = 3، فإن الحلقة تعادل صفيحة موجية بطول 3λ/2
