/محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع إشارة تزامن أو عكس RS485

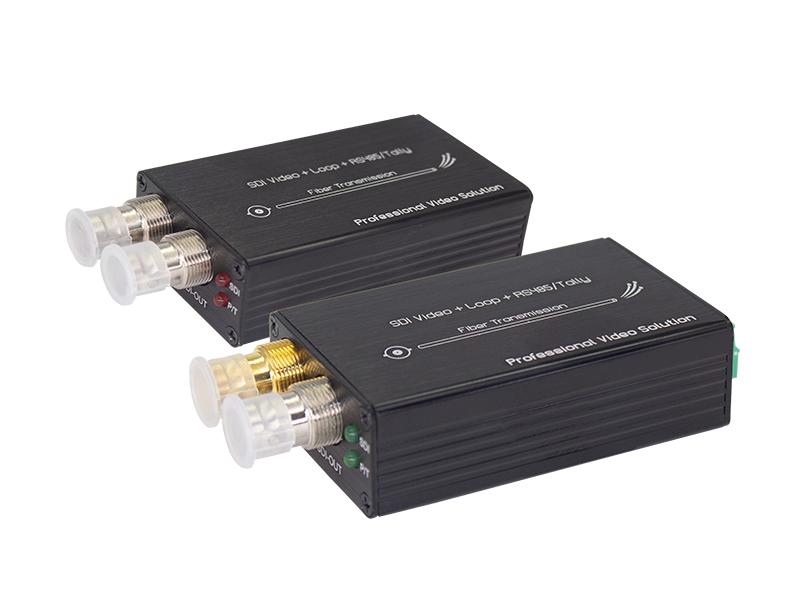

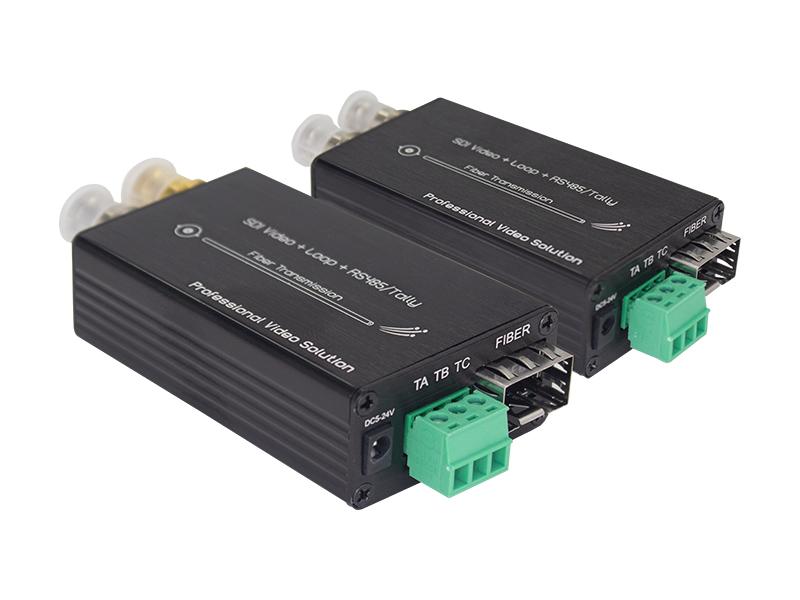

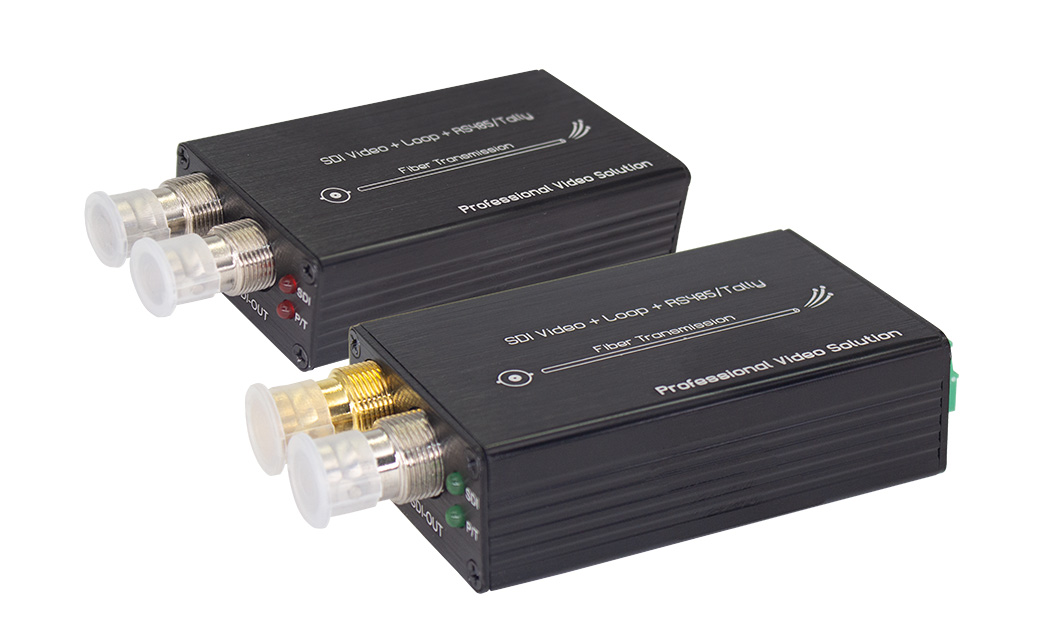

3G-SDI to Fiber Converter
3G-SDI to Fiber Converter 3G-SDI to Fiber Converter 3G-SDI to Fiber Converter 3G-SDI to Fiber Converter 3G-SDI to Fiber Converter

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع إشارة تزامن أو عكس RS485

سمات

  • تتضمن كل قناة صوتًا مدمجًا من 8 قنوات.
  • معادلة الكابل التلقائية، المستخدمة لجميع المعدلات الأقل من 3.2 جيجابت/ثانية (Belden 1694A).
  • إعادة ضبط التوقيت التلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
  • متوافق مباشرة مع أنظمة كاميرات HD-SDI
  • قدرة نقل طويلة تصل إلى 80 كم
  • التبديل السريع والتوصيل السريع.
  • معالجة جميع الأنماط المرضية، ونقل رقمي كامل غير مضغوط على مستوى البث.
  • مؤشر حالة LED لمراقبة ظروف العمل.
  • نطاق ديناميكي بصري فائق وبدون الحاجة إلى تعديل.
  • أطوال موجات CWDM من 1470 إلى 1610 نانومتر اختيارية.
  • نطاق درجة حرارة واسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ +70 درجة مئوية)، قابل للتكيف مع بيئات مختلفة.


استفسر الآن تحميل
فئات
  • تفاصيل المنتج

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع إشارة تزامن أو عكس RS485



ملخص

يدعم محول الألياف الضوئية من سلسلة M3G-1V صغير الحجم 3G/HD-SDI إرسال إشارة فيديو 3G/HD-SDI أحادية القناة (مع تضمين الصوت) وإشارة RS485 عكسية أو إشارة إشارة تسلسلية عبر كابل الألياف الضوئية، كما يتيح مراقبة الإشارة محليًا عبر مخرج حلقة 3G/HD-SDI. يتضمن محول الفيديو 3G/HD-SDI عبر الألياف جهاز إرسال وجهاز استقبال واحد لإشارة 1080P 3G/HD-SDI.

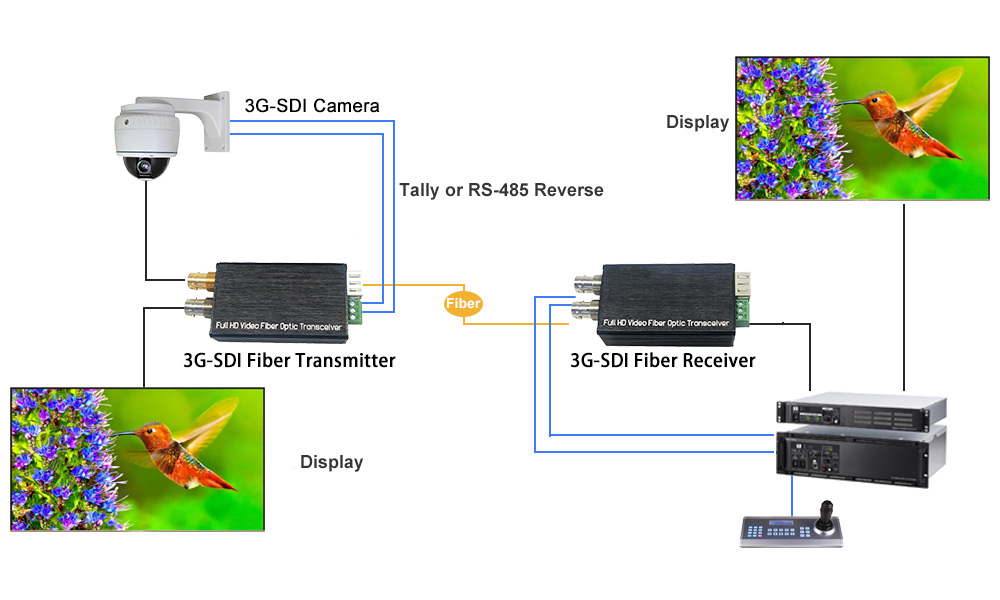

طلب



المؤشرات الفنية

واجهة الألياف الضوئية

واجهة الألياف

سيمبلكس إل سي

مسافة الإرسال

550 متر - 20 كيلومتر

الطول الموجي

1310 نانومتر / 1550 نانومتر

فيديو

واجهة فيديو

بي إن سي

مقاومة إدخال/إخراج الفيديو

75 أوم

جهد إدخال/إخراج الفيديو

القيم النموذجية: 1 فولت ذروة إلى ذروة، الحد الأدنى 0.5 فولت ذروة إلى ذروة، الحد الأقصى 1.5 فولت ذروة إلى ذروة

معدل بت الفيديو

سرعة قصوى تبلغ 3.2 جيجابت/ثانية

المكسب التفاضلي (10% إلى 90% من APL)

أقل من 1%

دعم تنسيق SDI

625/25 PAL

525/29.97 NTSC، 525/23.98 NTSC

720p50، 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

معيار الفيديو SDI

270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/متر (HD-SDI)

SMPTE425M3Gb/s Mapping(3G-SDI)

واجهة تسلسلية SMPTE424M بسرعة 3 جيجابت/ثانية (3G-SDI)

بيانات

واجهة مادية

طرف توصيل لولبي قياسي صناعي

نوع البيانات

عدّ أو عكس RS485

دعم التردد/المعدل

الحد الأقصى 115200 بت في الثانية لـ RS422

الحد الأقصى 57600 بت في الثانية لـ RS485

بير

<10ˉ9

كهربائي

محول الطاقة

تيار مستمر 5~25 فولت

استهلاك الطاقة

<5 واط

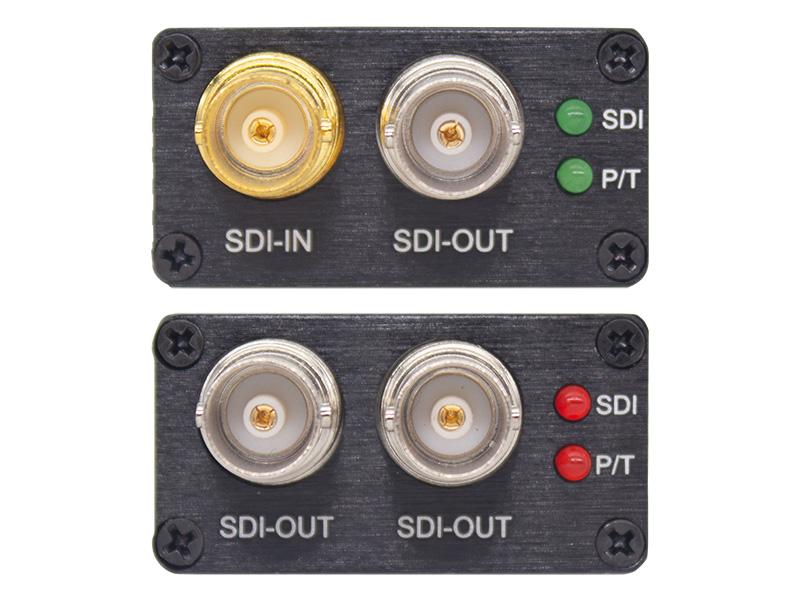

مؤشر LED

مبادرة الدفاع المكاني

فيديو SDI

دوام جزئي

مزود الطاقة

ميكانيكياً

الأبعاد (الطول × العرض × الارتفاع)

80 × 40 × 20 مم

وزن

1 كجم/زوج

غلاف

علبة من الألومنيوم

خيارات التركيب

سطح المكتب

البيئة

درجة حرارة التشغيل

-20 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية إلى +80 درجة مئوية

رطوبة العمل

0~95%

متوسط الوقت بين الأعطال

≥100000 ساعة

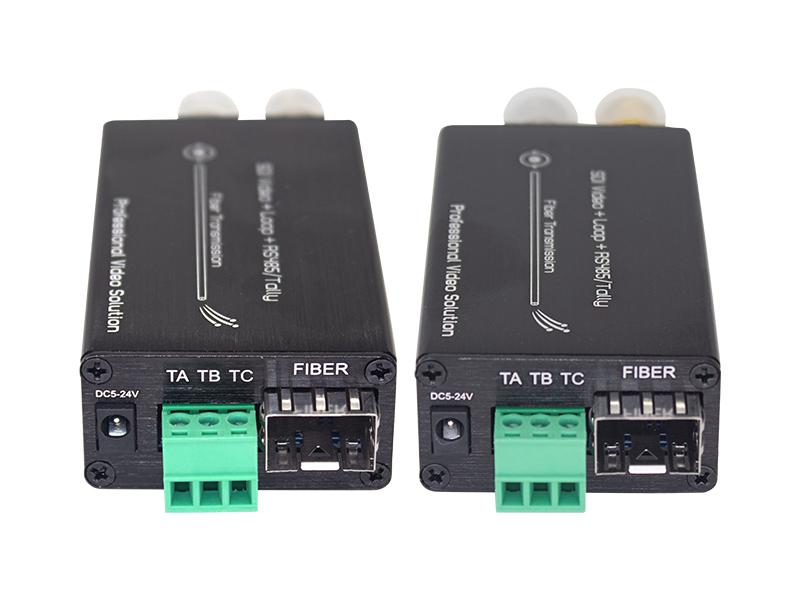

TALLY أو اتصال RS485 العكسي

توصيل إخراج إشارة جهاز الإرسال TALLY أو RS485: (يمكن تشغيل مؤشر LED مباشرة)


مساعد تدريس

السل

TC

ليدون

قاد-

LED+

غير متوفر

ليديف

غير متوفر

LED+

قاد-

عكس RS485

بيانات+

بيانات-

غير متوفر


توصيل إدخال إشارة جهاز الاستقبال TALLY أو RS485: (نوع حمل LED مناسب فقط لمحرك LED ذي OC)


مساعد تدريس

السل

TC

إجمالي

إدخال الإشارة

كوم

كوم

عكس RS485

بيانات+

بيانات-

غير متوفر

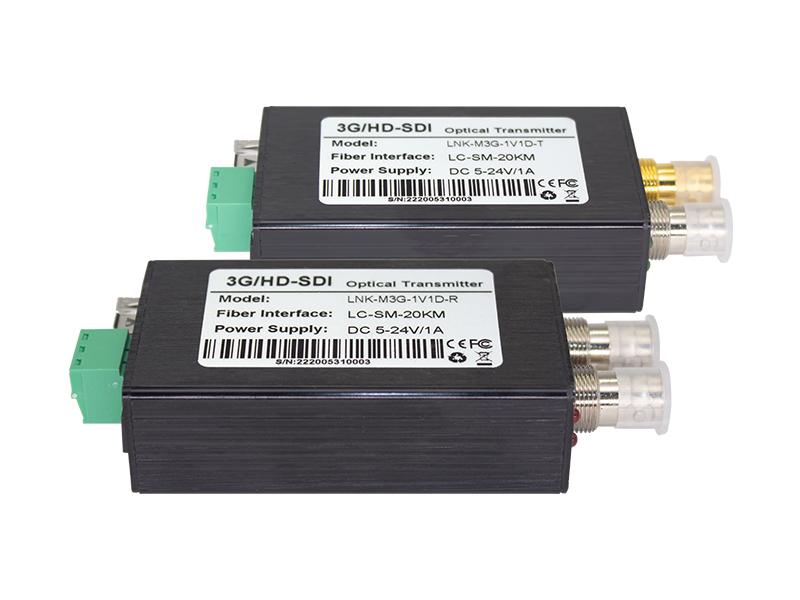

معلومات الطلب

نموذج

وصف

M3G-1V1T-MM

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مزود بإشارة عد وإخراج حلقي، متعدد الأنماط، موصل ألياف LC بطول 500 متر، يشمل جهاز إرسال وجهاز استقبال، يستخدم في أزواج

M3G-1V1D-MM

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع مخرج عكسي RS485 ومخرج حلقة، متعدد الأنماط، موصل ألياف LC بطول 500 متر، يشمل جهاز إرسال وجهاز استقبال، يُستخدم في أزواج

M3G-1V1T-20

محول ألياف ضوئية صغير من نوع 3G-SDI إلى ألياف ضوئية مع مخرج إشارة ومخرج حلقة، وألياف أحادية الوضع، وموصل ألياف ضوئية LC بطول 20 كم، يشمل جهاز إرسال وجهاز استقبال، ويستخدم في أزواج

M3G-1V1D-20

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع مخرج عكسي RS485 ومخرج حلقة، وألياف أحادية النمط، وموصل ألياف ضوئية LC بطول 20 كم، يشمل جهاز إرسال وجهاز استقبال، ويستخدم في أزواج

M3G-1V1T-40

محول ألياف ضوئية صغير من نوع 3G-SDI إلى ألياف ضوئية مع مخرج إشارة ومخرج حلقة، وألياف أحادية الوضع، وموصل ألياف ضوئية LC بطول 40 كم، يشمل جهاز إرسال وجهاز استقبال، ويستخدم في أزواج

M3G-1V1D-40

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع مخرج عكسي RS485 ومخرج حلقي، وألياف أحادية النمط، وموصل ألياف LC بطول 40 كم، يشمل جهاز إرسال وجهاز استقبال، ويستخدم في أزواج


الحجم والأبعاد





هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة
Optical Transport System FW6600 نظام النقل البصري FW6600
ميزات المنتج شبكات مرنة ذات بصمة صغيرة وقابلية توسع قوية. يدعم بطاقات الخدمة القابلة للاستبدال السريع CWDM/DWDM/EDFA/OLPS/OTAP. يدعم الوصول إلى خدمات متنوعة مثل SDH و SONET و Ethernet و SAN و OTN والفيديو. يدعم معدلات القناة الواحدة القصوى 100 جيجا، 200 جيجا، 400 جيجا. يدعم تكوينات الشبكات المختلفة، بما في ذلك التكوينات من نقطة إلى نقطة، ومن نقطة إلى نقاط متعددة، والتكوينات الحلقية، مع خيارات للإرسال ثنائي الاتجاه عبر الألياف المفردة أو الألياف المزدوجة. يدعم قابلية التشغيل البيني مع أجهزة العميل من مختلف البائعين، بما في ذلك المنافذ أحادية الوضع (1310 نانومتر/1550 نانومتر)، ومتعددة الأوضاع (850 نانومتر/1310 نانومتر)، ومنافذ إيثرنت (RJ45)، مما يتيح وظيفة التعدد البصري للإضافة والإسقاط (OADM) وتحويل الطول الموجي في العقد الوسيطة. يدعم منصة إدارة الشبكة الموحدة القائمة على بروتوكول SNMP مع خيارات إدارة تشمل واجهة سطر الأوامر (telnet ووحدة التحكم) وواجهة الويب وNetView (الواجهة الرسومية). يدعم نظام الطاقة الاحتياطية القابل للتبديل السريع 1+1 مع خيارات لكل من مصادر الطاقة AC و DC.
اقرأ المزيد
100G QSFP28 LR4 جهاز إرسال واستقبال ضوئي LC بسرعة 100 جيجابت/ثانية، QSFP28 LR4، بتردد 1310 نانومتر، ومدى 10 كيلومترات
وحدة إرسال واستقبال ضوئية 100G QSFP28 LR4، تدعم سرعة نقل تصل إلى 100 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات على ألياف SM، وتعمل في حلول اتصال IDC عالية السرعة، وما إلى ذلك. الميزات تصميم MUX/DEMUX بأربعة مسارات شبكة محلية مدمجة بتقنية WDM TOSA / ROSA لمدى يصل إلى 10 كم عبر SMF يدعم 100GBASE-ER4 معدل نقل بيانات يصل إلى 103.125 جيجابت في الثانية وOTU4 معدل نقل بيانات يصل إلى 111.81 جيجابت في الثانية عرض نطاق ترددي إجمالي يزيد عن 100 جيجابت في الثانية موصلات LC مزدوجة متوافق مع معيار IEEE 802.3-2012 البند 88، ومعيار IEEE 802.3bm CAUI-4 الكهربائي من الشريحة إلى الوحدة، ومعيار ITU-T G.959.1-2012-02 مصدر طاقة واحد +3.3 فولت للتشغيل وظائف تشخيص رقمية مدمجة نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية جزء متوافق مع توجيهات RoHS يدعم تصحيح الأخطاء الأمامية (FEC)
اقرأ المزيد
High Precision Power Meter مقياس طاقة عالي الدقة
نطاق ديناميكي 90 ديسيبل يتم توفير أقصى دعم لـ 45 طول موجة معايرة ضبط العتبة مع وظيفة إنذار النجاح/الفشل وظيفة التعرف التلقائي على الطول الموجي اختبار PMAX/PMIN في الوقت الفعلي وظيفة الكشف عن الضوء الترددي تم توفير وظيفة قراءة البيانات في الوقت الفعلي لتسهيل تطبيق النظام المدمج دعم وظيفة تحديد الأعطال المرئية تخزين 1000 قطعة من البيانات
اقرأ المزيد
1650nm Reflector LC/APC عاكس 1650 نانومتر LC/APC
استقرار وموثوقية عاليتان الكشف عن بعد في الوقت الفعلي فقدان إدخال منخفض سهولة توصيل هيكل المحول متوافق مع معايير Telcordia GR-326-CORE و Telcordia GR-1221-CORE متوافق مع توجيهات RoHS
اقرأ المزيد
3G Video SFP Transceiver يدعم جهاز الإرسال والاستقبال البصري SFP بتقنية CWDM للفيديو من الجيل الثالث دقة 1080 بكسل بتردد 60 هرتز
وحدة إرسال واستقبال ضوئية من نوع 3G Video CWDM SFP، تدعم فيديو 1080p 60HZ وما يصل إلى 80 كم. يعمل في نقل الفيديو البصري.
اقرأ المزيد

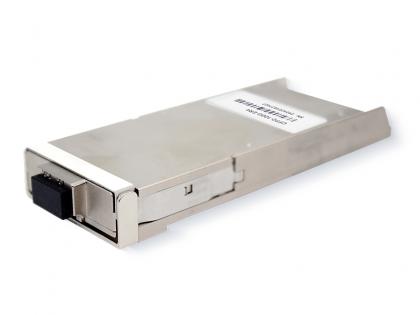

100G CFP Module وحدة 100G CFP2 LR4 أحادية المعدل بطول 10 كيلومترات
