400G QSFP112 SR4 LPO
400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO

جهاز إرسال واستقبال 400G QSFP112 SR4 LPO

سمات:

  • جهاز إرسال واستقبال متعدد الأوضاع QSFP112 SR4 قابل للتوصيل السريع
  • متوافق مع معيار QSFP112 MSA
  • متوافق مع إصدار CMIS 4.0 وما فوق
  • مصفوفة VCSEL متكاملة بتردد 850 نانومتر ومصفوفة PD بدون معالجة الإشارات الرقمية أو استعادة البيانات
  • 4 قنوات من التعديل الكهربائي والبصري 100G-PAM4
  • مقابس MPO-12 APC أحادية  أقصى استهلاك للطاقة 2.8 واط
  • مصدر طاقة واحد 3.3 فولت
  • درجة حرارة تشغيل العلبة من 0 درجة مئوية إلى 70 درجة مئوية
  • ليزر من الفئة 1  متوافق مع توجيهات RoHS
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

جهاز إرسال واستقبال 400G QSFP112 SR4 LPO

أعلى التقييمات المطلقة

المعلمة

رمز

مين

الأعلى

وحدة

درجة حرارة التخزين

TS

-40

85

درجة مئوية

جهد مصدر الطاقة

VCC

-0.4

3.6 V

الرطوبة النسبية (بدون تكثف)

RH

5

85

%

ظروف التشغيل الموصى بها

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

درجة حرارة علبة التشغيل

توب

0

70 درجة مئوية

جهد مصدر الطاقة

VCC

3.135

3.3

3.465

V

أقصى تبديد للطاقة (400G)

PD

2.8 دبليو

معدل الإشارات لكل حارة

شركة ذات مسؤولية محدودة

53.125

GBd

PAM4

المواصفات البصرية لجهاز الإرسال

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

الطول الموجي

λC

844 850

863

نانومتر

عرض الطيف RMS

∆λrms

0.6

نانومتر

متوسط قوة الإطلاق، لكل مسار

AOPL

-1.0

3.0

ديسيبل ميلي واط

متوسط قوة الإطلاق لجهاز الإرسال المتوقف، لكل مسار

الأنيق

-30

ديسيبل ميلي واط

نسبة الانقراض، لكل حارة

غرفة الطوارئ

3

ديسيبل

تحمل فقدان العودة البصرية

الأنف والأذن والحنجرة

14

ديسيبل

انعكاس جهاز الإرسال

TR

-26

ديسيبل

المواصفات البصرية لجهاز الاستقبال

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

الطول الموجي

λC

842

850 863

نانومتر

عتبة الضرر، متوسط القدرة البصرية، لكل مسار

AOPD

5

ديسيبل ميلي واط

متوسط قوة الاستقبال، لكل مسار

AOPR

-6.3

4.0

ديسيبل ميلي واط

استقبال الطاقة (OMAouter)، كل مسار

عمر

3.5

ديسيبل ميلي واط

انعكاس جهاز الاستقبال

RR

-20

ديسيبل

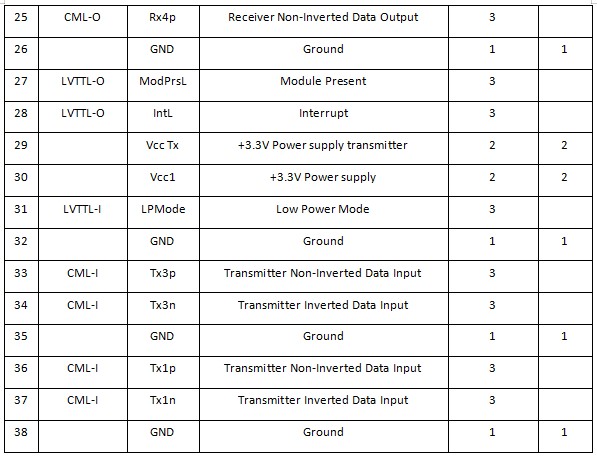

تعريفات الدبابيس

400G LPO Transceiver

الشكل 1 - تخطيط لوحة الوحدة

400G LPO Transceiver 400G LPO Transceiver

ملحوظات:

1. يرمز GND إلى إشارة ومصدر الطاقة (التغذية) المشتركين لوحدة QSFP56. جميعها مشتركة داخل وحدة QSFP56، وتُنسب جميع جهود الوحدة إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيل هذه الجهود مباشرةً بمستوى التأريض المشترك للإشارة على اللوحة المضيفة.

٢. تُعدّ Vcc Rx وVcc1 وVcc Tx مصادر طاقة جهاز الاستقبال وجهاز الإرسال، ويجب توصيلها معًا. يوضح الشكلان أدناه ترشيح مصدر الطاقة الموصى به للوحة المضيفة. يمكن توصيل Vcc Rx وVcc1 وVcc Tx داخليًا ضمن وحدة QSFP56 بأي تركيبة. يتحمل كل طرف من أطراف الموصل تيارًا أقصى قدره 500 مللي أمبير.

400G QSFP112 SR4 LPO Transceiver

الشكل 2. مرشح مصدر الطاقة الموصى به

الواجهة البصرية والأبعاد الميكانيكية

400G QSFP112 SR4 LPO Transceiver

الشكل 3 – اتجاه المقبس البصري والقناة لموصل MPO

400G QSFP112 SR4 LPO Transceiver

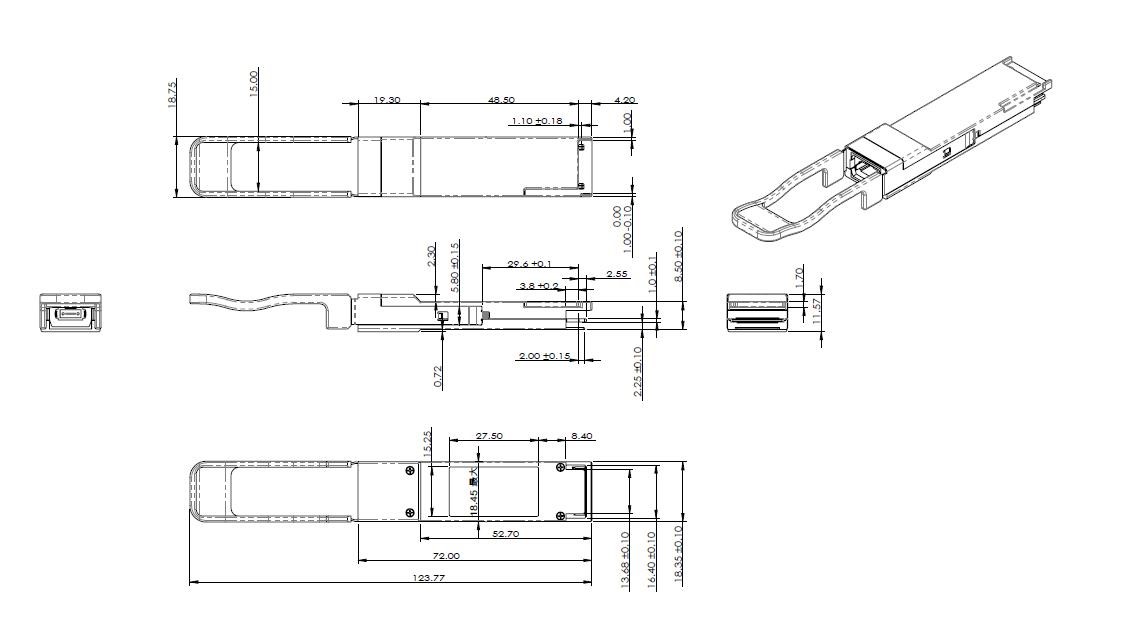

الشكل 4 - الأبعاد الميكانيكية.

معلومات الطلب

رقم القطعة

وصف

QS112-400G-LPO-SR4

400 جيجابت/ثانية، QSFP112، MPO-12APC، ألياف متعددة الأنماط 850 نانومتر، SR4، LPO
