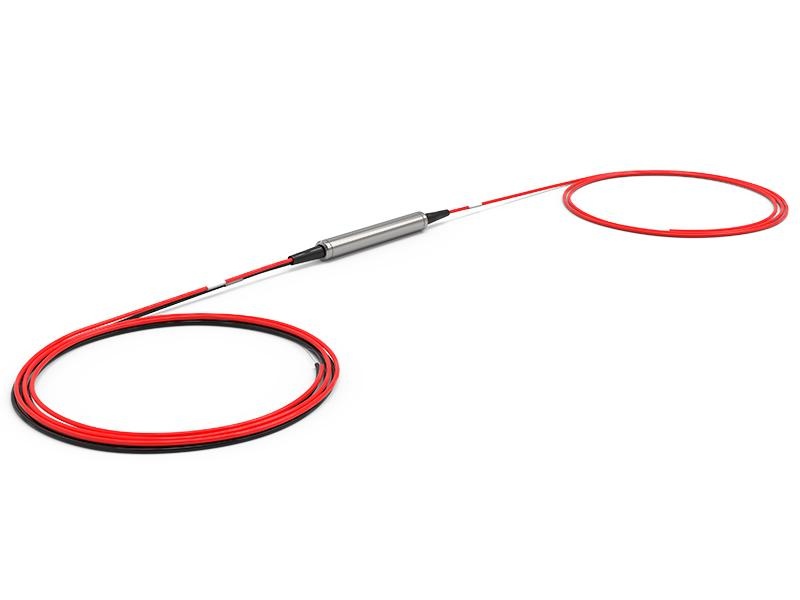

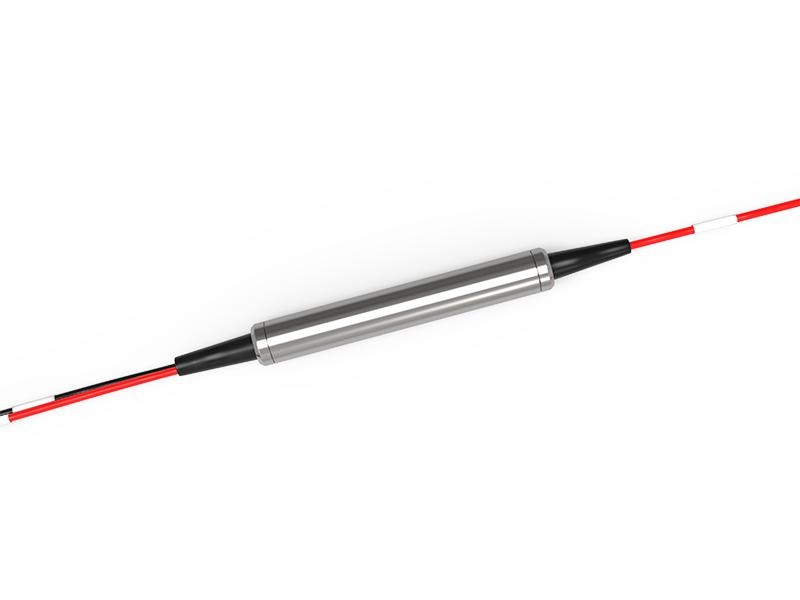

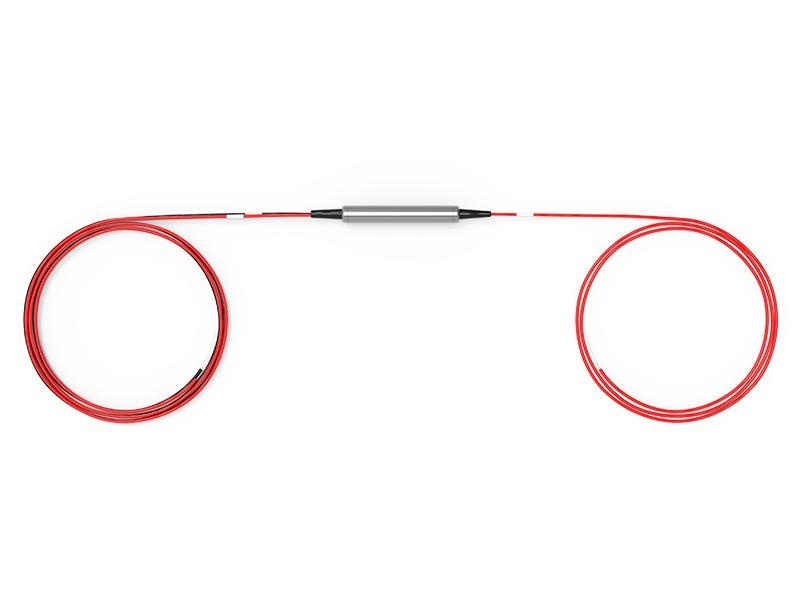

مكونات DWDM التي تحافظ على الاستقطاب
يمكن لتقنية FIBERWDM دعم ترددات 100 جيجاهرتز أو 200 جيجاهرتز عبر منفذها الحفاظ على الاستقطاب في تقنية DWDM مكونات (PM DWDM) في نطاق التردد C لشبكة الاتحاد الدولي للاتصالات، PM DWDM تتميز المكونات بانخفاض فقدان الإدخال، وارتفاع فقدان العودة، وارتفاع نسبة الانقراض، والاستقرار البيئي والموثوقية الممتازة، مما يجعلها مثالية للاستخدام في مضخمات الألياف الضوئية التي تحافظ على الاستقطاب. شبكة DWDM ونظام الاتصالات عالي السرعة وأجهزة القياس.
تحديد
|
حدود |
وحدة |
قيم |
|
|
مساحة القناة |
جيجاهرتز |
100 |
200 |
|
الطول الموجي المركزي |
نانومتر |
شبكة الاتحاد الدولي للاتصالات |
|
|
دقة الطول الموجي المركزي |
نانومتر |
±0.05 |
±0. 1 |
|
نطاق تمرير القناة (@-0.5 ديسيبل) |
نانومتر |
0.22 |
0.5 |
|
أقصى فقد إدخال لقناة الإرسال |
ديسيبل |
1.0 |
0.9 |
|
أقصى فقد إدخال لقناة الانعكاس |
ديسيبل |
0.4 |
0.4 |
|
الحد الأدنى لعزل الإرسال عند طول موجة الانعكاس |
ديسيبل |
30 |
30 |
|
الحد الأدنى لعزل الانعكاس عند طول موجة النقل |
ديسيبل |
10 |
10 |
|
أقصى استواء للقناة |
ديسيبل |
0.3 |
|
|
الحد الأدنى لنسبة الانقراض عند 23 درجة مئوية |
ديسيبل |
18 |
|
|
أقصى طول موجي، استقرار حراري |
نانومتر/درجة مئوية |
0.003 |
|
|
أقصى فقد إدخال، استقرار حراري |
ديسيبل/درجة مئوية |
0.005 |
|
|
الحد الأدنى لخسارة العائد |
ديسيبل |
50 |
|
|
أقصى قدرة تحمل للطاقة (في اتجاه عقارب الساعة) |
ميلي واط |
500 |
|
|
نوع الألياف |
- |
ألياف PM Panda |
|
|
درجة حرارة التشغيل |
درجة مئوية |
0~+70 |
|
|
درجة حرارة التخزين |
درجة مئوية |
-40 إلى +85 |
|
1. المواصفات المذكورة أعلاه خاصة بالجهاز بدون موصل، و PMWDM الجهاز يعمل على كلا المحورين. تم اختبار جميع المعايير في درجة حرارة الغرفة.
٢. بالنسبة للأجهزة المزودة بموصلات، سيكون مستوى الإدخال (IL) أعلى بمقدار ٠.٣ ديسيبل، ومستوى الانعكاس (RL) أقل بمقدار ٥ ديسيبل، ومستوى الانعكاس (ER) أقل بمقدار ٢ ديسيبل. يتم نقل طاقة عبر الموصل أقل من ٢ واط. مفتاح الموصل الافتراضي محاذٍ للمحور البطيء.
3. بالنسبة للتطبيقات عالية الطاقة التي تزيد عن 10 واط، سنستخدم حزمة مشتت حراري، اتصل بـ FIBERWDM للحصول على التفاصيل.
4. في حالة وجود تطبيق نبضي، يرجى التأكد من إبلاغنا بطاقة النبض وذروة الطاقة.
5. 1XN PM DWDM الوحدة متاحة أيضاً، يرجى الاتصال بـ FIBERWDM.

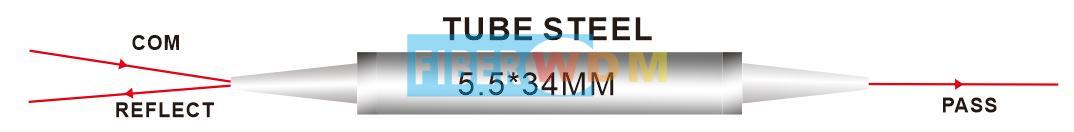

معلومات عن العبوة
|
مكون PM DWDM
معلومات الطلب
|
PMD |
تباعد القنوات |
قناة |
طَرد |
موصل |
قطر الضفائر |
طول الألياف |
محور العمل |
|
|
1: 100 جيجاهرتز |
C21 |
S: أنبوب فولاذي |
01U/A: LC/UPC أو LC/APC |
ألياف عارية 25:250 ميكرومتر |
05:0.5m |
ب: كلا المحورين يعملان |
|
|
2: 200 جيجاهرتز |
C22 |
X: آخرون |
02U/A: SC/UPC أو SC/APC |
أنبوب فضفاض 90:900 ميكرومتر |
10:1.0 متر |
|
|
|
|
C23 |
|
03U/A: FC/UPC أو FC/APC |
XX: آخرون |
15:1.5 متر |
|
|
|
|
آحرون |
|
04U/A: آخرون |
|
XX: آخرون |
|
عند الاستفسار، يُرجى تزويدنا برقم القطعة الصحيح وفقًا لمعلومات الطلب لدينا، ويُفضّل إرفاق وصف مناسب. في حال الحاجة إلى أي موصل، لا ننصح باختيار وصلة ألياف ضوئية عارية بقطر 250 ميكرومتر.
مثال على رقم القطعة: PMD-1-S-01A-90-10
الوصف: DWDM يحافظ على الاستقطاب بتردد 100 جيجاهرتز، C21 (1560.61 نانومتر)، LC/APC جميع المنافذ، ألياف 0.9 مم 1.0 متر، أنبوب فولاذي، يعمل على كلا المحورين.
إذا كنت بحاجة إلى تخصيص مواصفات أخرى، فيرجى تقديم وصف تفصيلي لمتطلباتك، والتواصل معنا عبر البريد الإلكتروني: sales@fiberwdm.com
