مرشح الحفاظ على الاستقطاب 980/1550 نانومتر بتقنية تقسيم الطول الموجي

مرشح الحفاظ على الاستقطاب 980/1550 نانومتر بتقنية تقسيم الطول الموجي

فقدان إدخال منخفض
نسبة انقراض عالية
عزل عالي للقناة
استقرار وموثوقية عاليتان

استفسر الآن تحميل

فئات

المنتجات الساخنة

تفاصيل المنتج

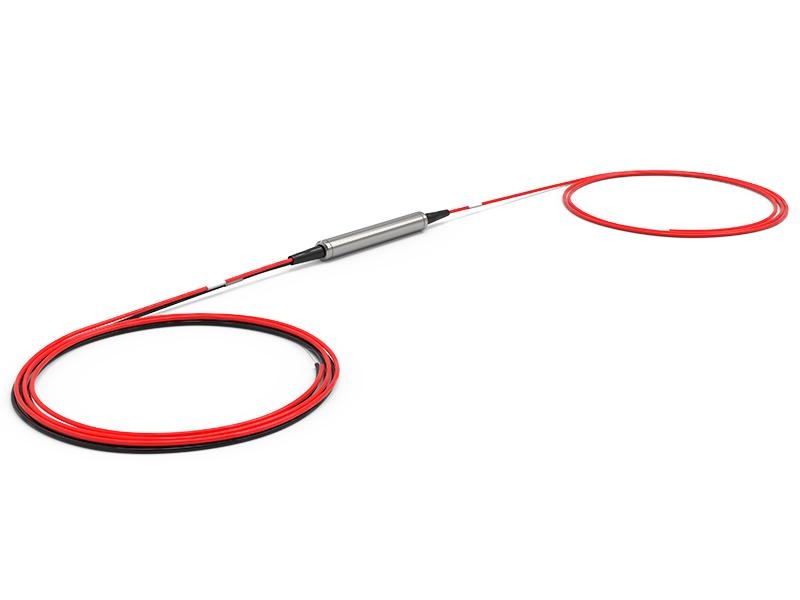

مرشح الحفاظ على الاستقطاب 980/1550 نانومتر بتقنية تقسيم الطول الموجي

يمكن لتقنية FIBERWDM توفير نطاقي 980/1550 نانومتر مرشح الحفاظ على الاستقطاب WDM (مرشح الجسيمات الدقيقة)، مرشحات الجسيمات الدقيقة يقوم هذا النظام بدمج إشارات PM والحفاظ على استقطاب الخرج بنسبة إخماد عالية باستخدام تقنية مرشحات بصرية دقيقة متطورة. جميع ألياف الإدخال والإخراج تحافظ على الاستقطاب.

يمكن استخدام هذا المنتج أيضًا لدمج أطوال موجية أخرى، بما في ذلك 980/1030 نانومتر (تطبيقات الليزر النبضي) و1064/1550 نانومتر (ضخ الإربيوم-الإيتربيوم). يتوفر المنتج بقدرات منخفضة (300 ميلي واط، 500 ميلي واط) وقدرات عالية (تصل إلى 20 واط).

كما يمكن تزويدها بعازل استقطاب مدمج في نفس العبوة. وهي تُستخدم على نطاق واسع في مضخمات الألياف الضوئية الحافظة للاستقطاب، وليزر الألياف، وأنظمة الاتصالات عالية السرعة، وتطبيقات الأجهزة.

تحديد

المعلمة		وحدة	T1550/R980	T980/R1550
نطاق طول موجة الإرسال		نانومتر	1520~1580	960~990
نطاق الطول الموجي للانعكاس		نانومتر	960~990	1520~1580
أقصى فقد إدخال عند 23 درجة مئوية	الانتقال	ديسيبل	0.8
	يعكس	ديسيبل	0.5
الحد الأدنى للعزل عند 23 درجة مئوية	الانتقال	ديسيبل	25
	يعكس	ديسيبل	12
الحد الأدنى لنسبة الانقراض		ديسيبل	20
الحد الأدنى لتسطيح القناة		ديسيبل	0.3
الحد الأدنى لخسارة العائد		ديسيبل	50
أقصى قدرة تحمل للطاقة (في اتجاه عقارب الساعة)		دبليو	0.3، 0.7، 1، 2، 3، 10، 20
أقصى حمل شد (نيوتن)		شمال	≤5
نوع الألياف		-	PM980 لمنفذ 980 نانومتر، وألياف PM1550 أخرى
درجة حرارة التشغيل		درجة مئوية	من -5 إلى +70
درجة حرارة التخزين		درجة مئوية	من -40 إلى +85
أبعاد العبوة		مم	قطر 5.5 × طول 35

1. المواصفات المذكورة أعلاه خاصة بالجهاز بدون موصل، و PMWDM الجهاز يعمل على كلا المحورين. تم اختبار جميع المعايير في درجة حرارة الغرفة.

٢. بالنسبة للأجهزة المزودة بموصلات، سيكون مستوى الإدخال (IL) أعلى بمقدار ٠.٣ ديسيبل، ومستوى الانعكاس (RL) أقل بمقدار ٥ ديسيبل، ومستوى الانعكاس (ER) أقل بمقدار ٢ ديسيبل. يتم نقل طاقة عبر الموصل أقل من ٢ واط. مفتاح الموصل الافتراضي محاذٍ للمحور البطيء.

3. بالنسبة للتطبيقات عالية الطاقة التي تزيد عن 10 واط، سنستخدم حزمة مشتت حراري، اتصل بـ FIBERWDM للحصول على التفاصيل.

4. في حالة وجود تطبيق نبضي، يرجى التأكد من إبلاغنا بطاقة النبض وذروة الطاقة.

5. في حال وجود أي طلبات أخرى، يرجى الاتصال بشركة FIBERWDM.

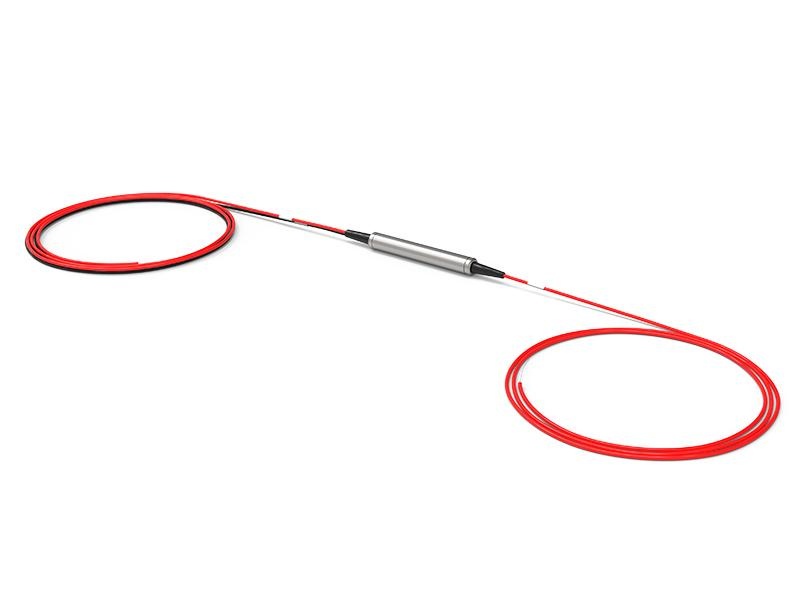

معلومات عن العبوة

مرشح PM 980/1550 نانومتر مكون WDM

معلومات الطلب

PMW-	-قناة-	-طَرد	موصل-	قطر الضفائر	طول الألياف	محور العمل
	59:1550 نانومتر تمرير/980 نانومتر انعكاس	S: أنبوب فولاذي	01U/A: LC/UPC أو LC/APC	ألياف عارية 25:250 ميكرومتر	05:0.5m	ب: كلا المحورين يعملان
	95:980 تمرير/1550 نانومتر انعكاس	X: آخرون	02U/A: SC/UPC أو SC/APC	أنبوب فضفاض 90:900 ميكرومتر	10:1.0 متر	F: تم حظر المحور السريع
			03U/A: FC/UPC أو FC/APC	XX: آخرون	15:1.5 متر
			04U/A: آخرون		XX: آخرون

عند الاستفسار، يُرجى تزويدنا برقم القطعة الصحيح وفقًا لمعلومات الطلب لدينا، ويُفضّل إرفاق وصف مناسب. في حال الحاجة إلى أي موصل، لا ننصح باختيار وصلة ألياف ضوئية عارية بقطر 250 ميكرومتر.

مثال على رقم القطعة: PMW-59-S-01A-90-10-B

الوصف: WDM للحفاظ على الاستقطاب، TX 1550/RX980nm، LC/APC جميع المنافذ، ألياف 0.9 مم 1.0 متر، أنبوب فولاذي، يعمل على كلا المحورين.

إذا كنت بحاجة إلى تخصيص مواصفات أخرى، فيرجى تقديم وصف تفصيلي لمتطلباتك، والتواصل معنا عبر البريد الإلكتروني: sales@fiberwdm.com
