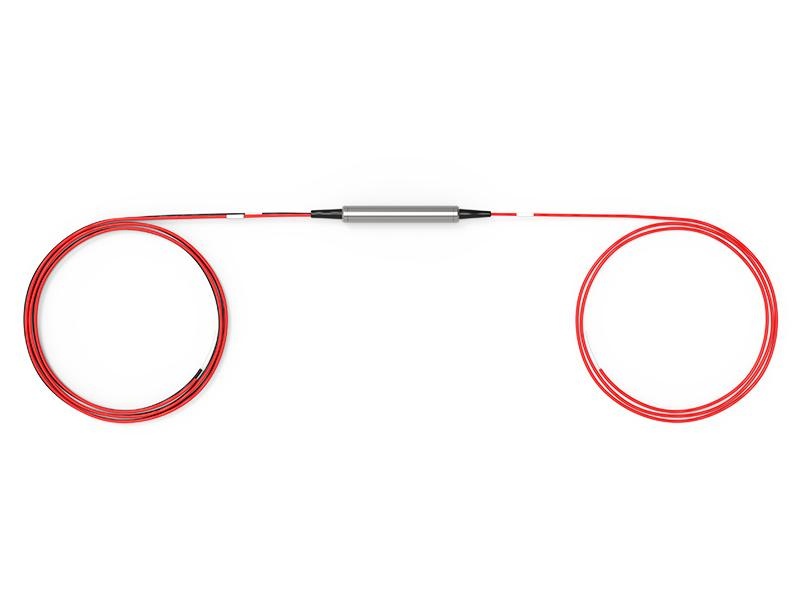

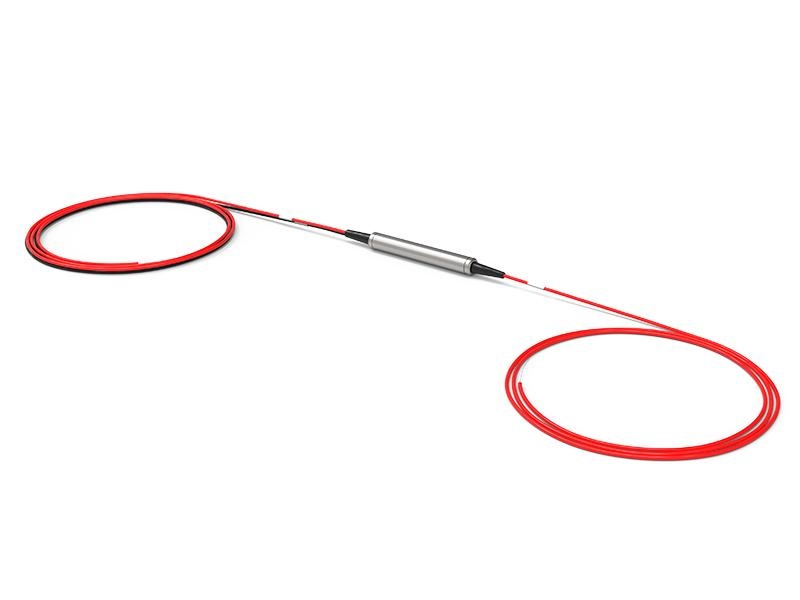

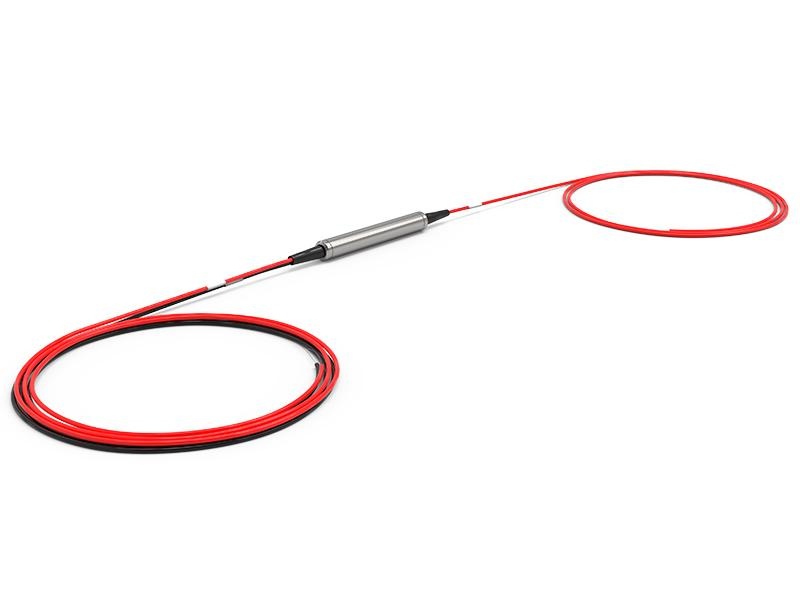

مرشح الحفاظ على الاستقطاب 980/1064 نانومتر بتقنية تقسيم الطول الموجي
يمكن لتقنية FIBERWDM توفير نطاقي 980/1064 نانومتر مرشح الحفاظ على الاستقطاب مرشح WDM ( مرشحات الجسيمات الدقيقة يقوم مرشح PM بدمج إشارات PM ويحافظ على استقطاب الخرج بنسبة إخماد عالية باستخدام تقنية مرشحات بصرية دقيقة متطورة. جميع ألياف الإدخال والإخراج تحافظ على الاستقطاب.
يمكن استخدام هذا المنتج أيضًا لدمج أطوال موجية أخرى، بما في ذلك 980/1030 نانومتر (تطبيقات الليزر النبضي) و1064/1550 نانومتر (ضخ الإربيوم-الإيتربيوم). يتوفر المنتج بقدرات منخفضة (300 ميلي واط، 500 ميلي واط) وقدرات عالية (تصل إلى 20 واط).
كما يمكن تزويدها بعازل استقطاب مدمج في نفس العبوة. وهي تُستخدم على نطاق واسع في مضخمات الألياف الضوئية الحافظة للاستقطاب، وليزر الألياف، وأنظمة الاتصالات عالية السرعة، وتطبيقات الأجهزة.
تحديد
|
المعلمة |
وحدة |
T980/R1064 |
T1064/R980 |
|
|
نطاق طول موجة الإرسال |
نانومتر |
960~990 |
1020~1080 |
|
|
نطاق الطول الموجي للانعكاس |
نانومتر |
1020~1080 |
960~990 |
|
|
أقصى فقد إدخال عند 23 درجة مئوية |
الانتقال |
ديسيبل |
0.8 |
|
|
يعكس |
ديسيبل |
0.5 |
||
|
الحد الأدنى للعزل عند 23 درجة مئوية |
الانتقال |
ديسيبل |
25 |
|
|
يعكس |
ديسيبل |
12 |
||
|
الحد الأدنى لنسبة الانقراض عند 23 درجة مئوية |
ديسيبل |
20 |
||
|
الحد الأدنى لتسطيح القناة |
ديسيبل |
0.3 |
||
|
الحد الأدنى لخسارة العائد |
ديسيبل |
50 |
||
|
أقصى قدرة تحمل للطاقة (في اتجاه عقارب الساعة) |
دبليو |
0.3، 0.7، 1، 2، 3، 5، 10، 20 |
||
|
أقصى حمل شد (نيوتن) |
شمال |
≤5 |
||
|
نوع الألياف |
- |
ألياف باندا PM980 |
||
|
درجة حرارة التشغيل |
درجة مئوية |
من -5 إلى +70 |
||
|
درجة حرارة التخزين |
درجة مئوية |
من -40 إلى +85 |
||
|
أبعاد العبوة |
مم |
قطر 5.5 × طول 35 |
||
1. المواصفات المذكورة أعلاه خاصة بالجهاز بدون موصل، وجهاز PM WDM يعمل على كلا المحورين. تم اختبار جميع المعايير في درجة حرارة الغرفة.
٢. بالنسبة للأجهزة المزودة بموصلات، سيكون مستوى الإدخال (IL) أعلى بمقدار ٠.٣ ديسيبل، ومستوى الانعكاس (RL) أقل بمقدار ٥ ديسيبل، ومستوى الانعكاس (ER) أقل بمقدار ٢ ديسيبل. يتم نقل طاقة عبر الموصل أقل من ٢ واط. مفتاح الموصل الافتراضي محاذٍ للمحور البطيء.
3. بالنسبة للتطبيقات عالية الطاقة التي تزيد عن 10 واط، سنستخدم حزمة مشتت حراري، اتصل بـ FIBERWDM للحصول على التفاصيل.
4. في حالة وجود تطبيق نبضي، يرجى التأكد من إبلاغنا بطاقة النبض وذروة الطاقة.
5. في حال وجود أي طلبات أخرى، يرجى الاتصال بشركة FIBERWDM.

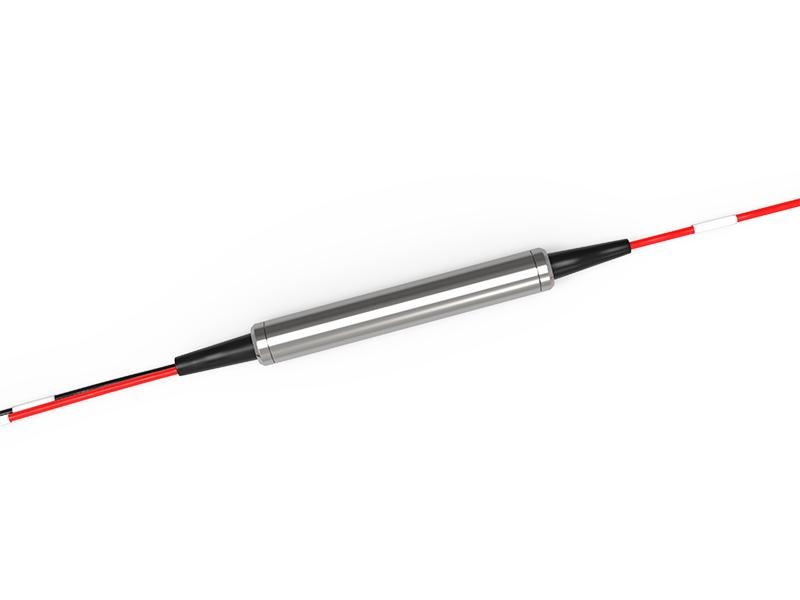

معلومات عن العبوة
|
|
|
|
980/1064 نانومتر فلتر الجسيمات الدقيقة مكون WDM
معلومات الطلب
|
PMW- |
-قناة- |
-طَرد |
موصل- |
قطر الضفائر |
طول الألياف |
محور العمل |
|
|
تمرير عند 96-980 نانومتر / انعكاس عند 1064 نانومتر |
S: أنبوب فولاذي |
01U/A: LC/UPC أو LC/APC |
ألياف عارية 25:250 ميكرومتر |
05:0.5m |
ب: كلا المحورين يعملان |
|
|
69:1064 نانومتر تمرير/980 نانومتر انعكاس |
X: آخرون |
02U/A: SC/UPC أو SC/APC |
أنبوب فضفاض 90:900 ميكرومتر |
10:1.0 متر |
F: تم حظر المحور السريع |
|
|
تمرير عند 93-980 نانومتر / انعكاس عند 1030 نانومتر |
|
03U/A: FC/UPC أو FC/APC |
XX: آخرون |
15:1.5 متر |
|
|
|
39:1030 نانومتر تمرير/980 نانومتر انعكاس |
|
04U/A: آخرون |
|
XX: آخرون |
|
عند الاستفسار، يُرجى تزويدنا برقم القطعة الصحيح وفقًا لمعلومات الطلب لدينا، ويُفضّل إرفاق وصف مناسب. في حال الحاجة إلى أي موصل، لا ننصح باختيار وصلة ألياف ضوئية عارية بقطر 250 ميكرومتر.
مثال على رقم القطعة: PMW-96-S-01A-90-10-B
الوصف: WDM للحفاظ على الاستقطاب، TX 980/RX1064nm، LC/APC جميع المنافذ، ألياف 0.9 مم 1.0 متر، أنبوب فولاذي، يعمل على كلا المحورين.
إذا كنت بحاجة إلى تخصيص مواصفات أخرى، فيرجى تقديم وصف تفصيلي لمتطلباتك، والتواصل معنا عبر البريد الإلكتروني: sales@fiberwdm.com
