مرشح الحفاظ على الاستقطاب 1310/1550 نانومتر بتقنية تقسيم الطول الموجي

مرشح الحفاظ على الاستقطاب 1310/1550 نانومتر بتقنية تقسيم الطول الموجي

فقدان إدخال منخفض
نسبة انقراض عالية
عزل عالي للقناة
استقرار وموثوقية عاليتان

استفسر الآن تحميل

فئات

المنتجات الساخنة

تفاصيل المنتج

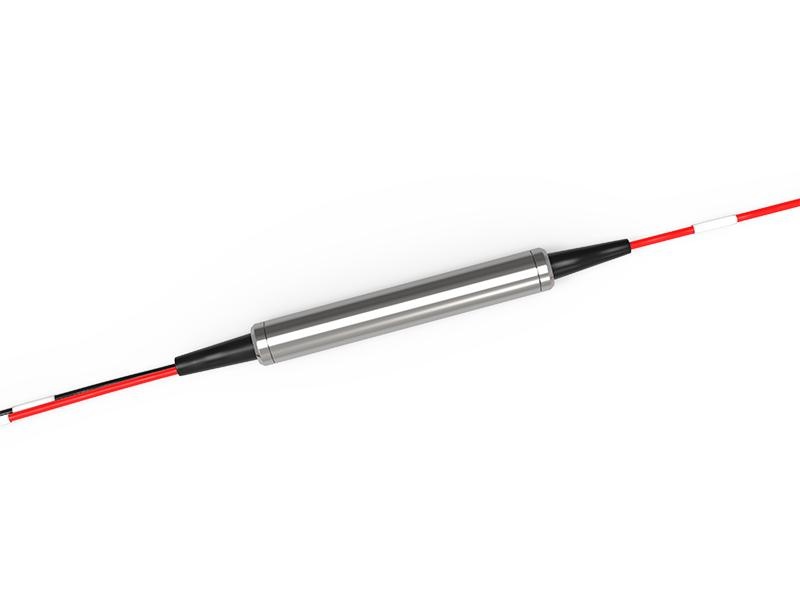

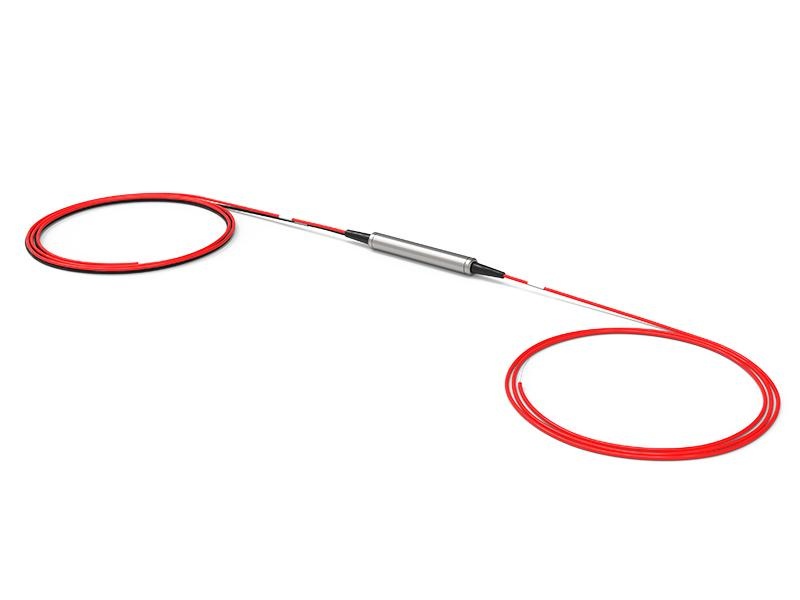

مرشح WDM للحفاظ على الاستقطاب 1310/1550 نانومتر

يمكن لتقنية FIBERWDM توفير نطاقي 1310/1550 نانومتر مرشح WDM للحفاظ على الاستقطاب (مرشح الجسيمات الدقيقة)، مرشحات الجسيمات الدقيقة يقوم هذا الجهاز بدمج إشارات PM والحفاظ على استقطاب الخرج بنسبة إخماد عالية باستخدام تقنية مرشحات بصرية دقيقة متطورة. جميع ألياف الإدخال والإخراج تحافظ على الاستقطاب. يدعم هذا المنتج طاقة منخفضة (300 ميلي واط، 500 ميلي واط) وطاقة عالية (تصل إلى 20 واط).

كما يمكن تزويدها بعازل استقطاب مدمج في نفس العبوة. وهي تُستخدم على نطاق واسع في مضخمات الألياف الضوئية الحافظة للاستقطاب، وليزر الألياف، وأنظمة الاتصالات عالية السرعة، وتطبيقات الأجهزة.

تحديد

المعلمة		وحدة	T1550/R1310	T1310/R1550
نطاق طول موجة الإرسال		نانومتر	1530~1600	1270~1350
نطاق الطول الموجي للانعكاس		نانومتر	1270~1350	1530~1600
أقصى فقد إدخال عند 23 درجة مئوية	الانتقال	ديسيبل	0.6
	يعكس	ديسيبل	0.4
الحد الأدنى للعزل عند 23 درجة مئوية	الانتقال	ديسيبل	30
	يعكس	ديسيبل	12
الحد الأدنى لنسبة الانقراض		ديسيبل	20
الحد الأدنى لتسطيح القناة		ديسيبل	0.3
الحد الأدنى لخسارة العائد		ديسيبل	50
أقصى قدرة تحمل للطاقة (في اتجاه عقارب الساعة)		دبليو	0.3، 0.7، 1، 2، 3
أقصى حمل شد (نيوتن)		شمال	≤5
نوع الألياف		-	ألياف PM Panda
درجة حرارة التشغيل		درجة مئوية	من -5 إلى +70
درجة حرارة التخزين		درجة مئوية	من -40 إلى +85
أبعاد العبوة		مم	قطر 5.5 × طول 35

1. المواصفات المذكورة أعلاه خاصة بالجهاز بدون موصل، و PMWDM الجهاز يعمل على كلا المحورين. تم اختبار جميع المعايير في درجة حرارة الغرفة.

٢. بالنسبة للأجهزة المزودة بموصلات، سيكون مستوى الإدخال (IL) أعلى بمقدار ٠.٣ ديسيبل، ومستوى الانعكاس (RL) أقل بمقدار ٥ ديسيبل، ومستوى الانعكاس (ER) أقل بمقدار ٢ ديسيبل. يتم نقل طاقة عبر الموصل أقل من ٢ واط. مفتاح الموصل الافتراضي محاذٍ للمحور البطيء.

3. بالنسبة للتطبيقات عالية الطاقة التي تزيد عن 10 واط، سنستخدم حزمة مشتت حراري، اتصل بـ FIBERWDM للحصول على التفاصيل.

4. في حالة وجود تطبيق نبضي، يرجى التأكد من إبلاغنا بطاقة النبض وذروة الطاقة.

5. في حال وجود أي طلبات أخرى، يرجى الاتصال بشركة FIBERWDM.

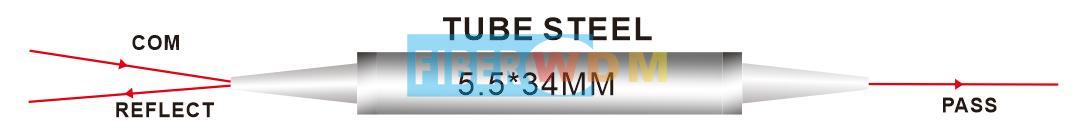

معلومات عن العبوة

مرشح PM 1310/1550 نانومتر مكون WDM

معلومات الطلب

PMW-	-قناة-	-طَرد	موصل-	قطر الضفائر	طول الألياف	محور العمل
	53: تمرير عند 1550 نانومتر / انعكاس عند 1310 نانومتر	S: أنبوب فولاذي	01U/A: LC/UPC أو LC/APC	ألياف عارية 25:250 ميكرومتر	05:0.5m	ب: كلا المحورين يعملان
	35: تمرير 1310 نانومتر / انعكاس 1550 نانومتر	X: آخرون	02U/A: SC/UPC أو SC/APC	أنبوب فضفاض 90:900 ميكرومتر	10:1.0 متر	F: تم حظر المحور السريع
			03U/A: FC/UPC أو FC/APC	XX: آخرون	15:1.5 متر
			04U/A: آخرون		XX: آخرون

عند الاستفسار، يُرجى تزويدنا برقم القطعة الصحيح وفقًا لمعلومات الطلب لدينا، ويُفضّل إرفاق وصف مناسب. في حال الحاجة إلى أي موصل، لا ننصح باختيار وصلة ألياف ضوئية عارية بقطر 250 ميكرومتر.

مثال على رقم القطعة: PMW-53-S-01A-90-10-B

الوصف: WDM للحفاظ على الاستقطاب، TX 1550/RX 1310nm، LC/APC جميع المنافذ، ألياف 0.9 مم 1.0 متر، أنبوب فولاذي، يعمل على كلا المحورين.

إذا كنت بحاجة إلى تخصيص مواصفات أخرى، فيرجى تقديم وصف تفصيلي لمتطلباتك، والتواصل معنا عبر البريد الإلكتروني: sales@fiberwdm.com
