صُممت وحدة الإرسال والاستقبال أحادية النمط من سلسلة RQ-100GDO60-XXXX لنقل البيانات عبر قنوات متعددة بسرعة 100 جيجابت إيثرنت لمسافة تصل إلى 60 كيلومترًا باستخدام ألياف بصرية أحادية النمط G.652 القياسية. تعمل الوحدة بمعدل بيانات 100 جيجابت في الثانية عند الطول الموجي الاسمي لتقنية DWDM من 1295.56 نانومتر إلى 1312.58 نانومتر، وفقًا لمواصفات CW-WDM MSA. تستطيع هذه الوحدة تحويل 4 قنوات من بيانات الإدخال الكهربائية بسرعة 25 جيجابت في الثانية (NRZ) إلى قناة واحدة من إشارة بصرية بسرعة 100 جيجابت في الثانية (PAM4)، كما تستطيع تحويل قناة واحدة من إشارة بصرية بسرعة 100 جيجابت في الثانية (PAM4) إلى 4 قنوات من بيانات الإخراج الكهربائية بسرعة 25 جيجابت في الثانية (NRZ). تتوافق الواجهة الكهربائية للوحدة مع معايير OIF CEI-28G-VSR وQSFP28 MSA. تم تصميمه ليتم نشره في معدات شبكات DWDM في شبكات الوصول والشبكات الأساسية في المناطق الحضرية.

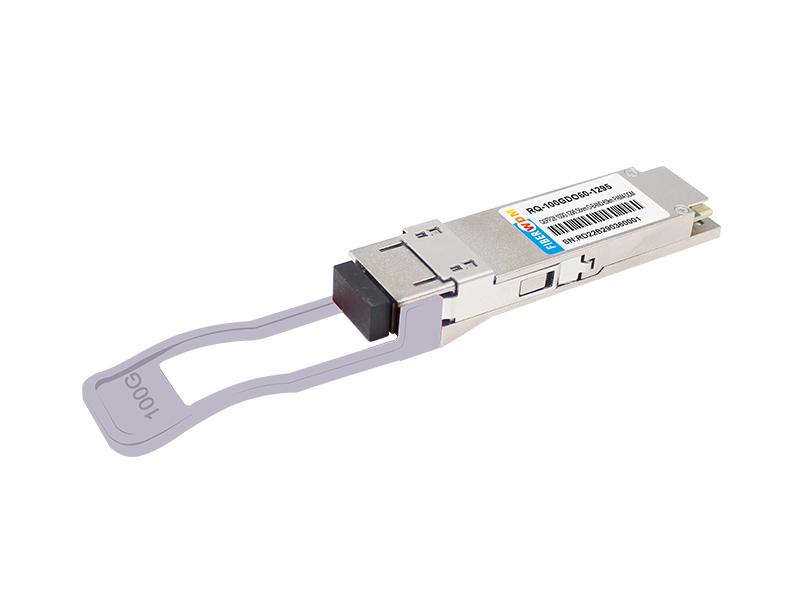

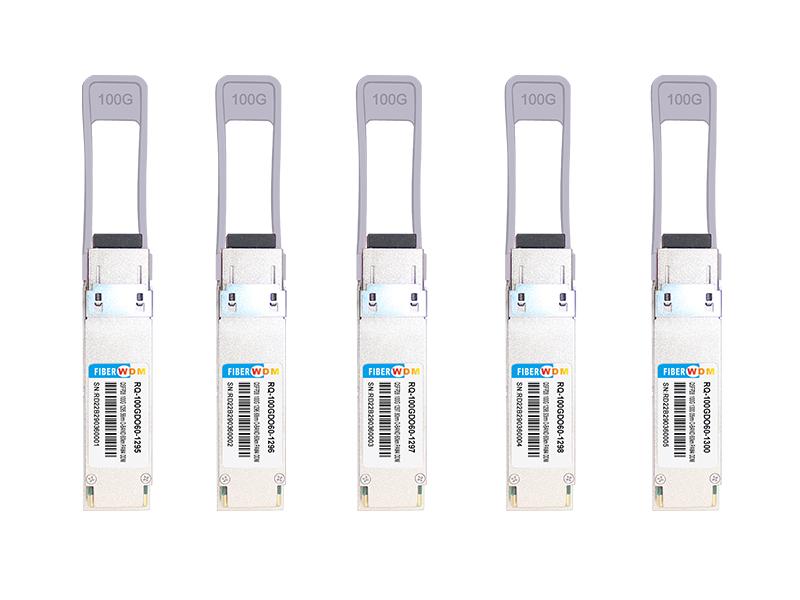

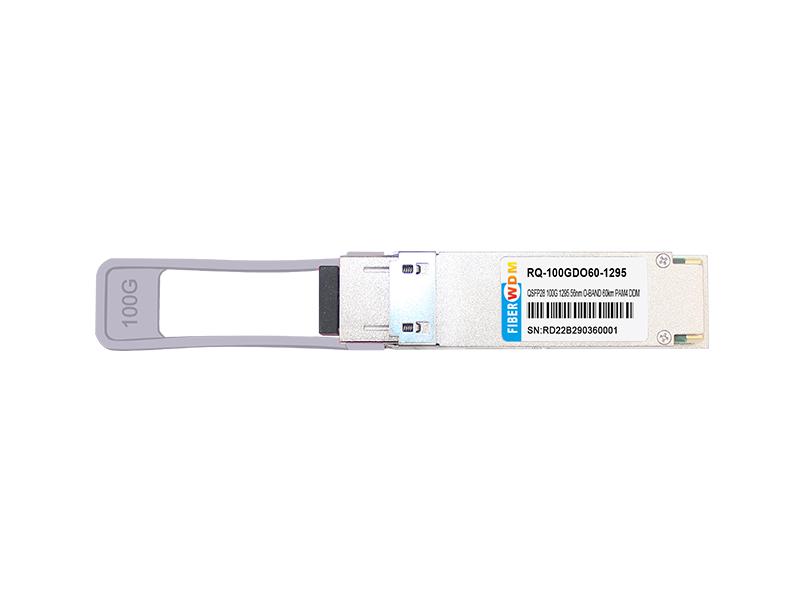

QSFP28 100G O-Band DWDM 60KM جهاز إرسال واستقبال SM LC
معلومات الطلب
| رقم القطعة | معدل نقل البيانات | الفيبر | المسافة*3 | واجهة المستخدم | درجة حرارة. |
| RQ-100GDO60-XXXX*2 | 100 جيجابت في الثانية | SMF | 60 كم | LC | 0~+70 درجة مئوية |
*1: للحصول على أحدث معلومات الاعتماد، يرجى مراجعة FIBERWDM.
*2: يشير XXXX إلى نطاق الطول الموجي DWDM في النطاق O كما هو محدد في CW-WDM MSA، يرجى الرجوع إلى الجدول التالي للحصول على معلومات مفصلة عن الطول الموجي المركزي.
*3: عبر G.652 SMF.

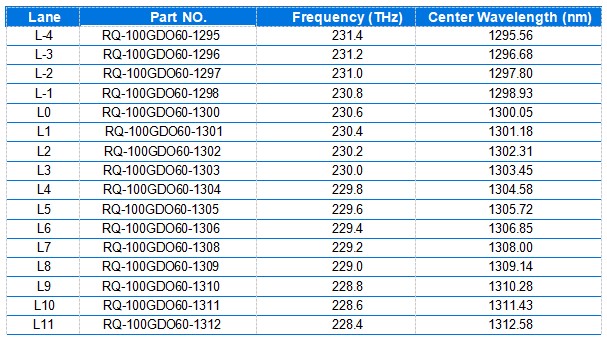

يشير مصطلح XXX-Channel إلى الجدول التالي

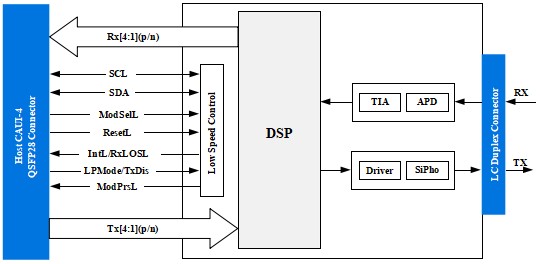

الشكل 1: مخطط كتلة جهاز الإرسال والاستقبال
تم عرض قناة واحدة فقط i (حيث i=1، 2، 3، 4) للتبسيط

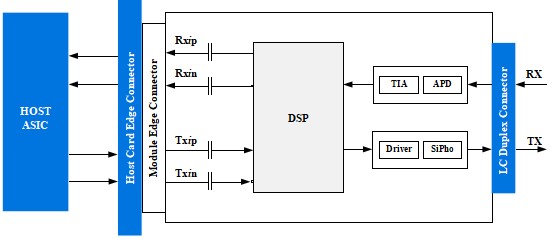

الشكل 2: مخطط مرجعي للتطبيق
كما هو موضح في الشكل 1، يحتوي مسار الإرسال لجهاز الإرسال والاستقبال على مدخل كهربائي CAUI-4 بسرعة 4 × 25 جيجابت في الثانية، ومُضاعِف إشارات كهربائية مُدمج، ومُشغِّل SiPho، وجهاز مراقبة تشخيصي، ودائرة تحكم وتحيز لمعدِّل MZ، ومصدر ليزر أحادي النمط. يقوم مُضاعِف الإشارات الكهربائية المُدمج بتحويل 4 قنوات من بيانات الإدخال الكهربائية بسرعة 25 جيجابت في الثانية (NRZ) إلى قناة واحدة من إشارة ضوئية بسرعة 100 جيجابت في الثانية (PAM4).
كما هو موضح في الشكل 1، يحتوي مسار الاستقبال لجهاز الإرسال والاستقبال على صمام ثنائي ضوئي (APD)، ومضخم مقاومة تحويلية (TIA)، ومُزيل إرسال مُدمج، ووحدة إخراج كهربائية متوافقة مع معيار CAUI-4 بسرعة 4 × 25 جيجابت في الثانية. يقوم مُزيل الإرسال المُدمج بتحويل قناة واحدة من إشارة ضوئية بسرعة 100 جيجابت في الثانية (PAM4) إلى أربع قنوات من بيانات الإخراج الكهربائية بسرعة 25 جيجابت في الثانية (NRZ).
يوضح الشكل 2 واجهة الربط بين وحدة QSFP28 ووحدة ASIC المضيفة. خطوط الإشارة عالية السرعة موصولة داخليًا بتيار متردد، والمدخلات الكهربائية مُنهاة داخليًا بمقاومة تفاضلية 100 أوم. جميع القنوات الكهربائية للمرسل والمستقبل متوافقة مع مواصفات CAUI-4 وفقًا لمعيار IEEE 802.3cd.
تحتوي الوحدة على إشارات منخفضة السرعة للتحكم والحالة، وهي: ModSelL، وResetL، وLPMode/TxDis، وModPrsL، وIntL/RxLOSL. بالإضافة إلى ذلك، يوجد منفذ تسلسلي ثنائي الأسلاك متوافق مع معايير الصناعة، مُصمم للعمل بجهد 3.3 فولت LVTTL. يُمكن الاطلاع على تفاصيل تعريف واجهة إشارة التحكم وسجلات ذاكرة المنفذ التسلسلي في قسم "خريطة واجهة التحكم والذاكرة".
قد يؤدي التعرض لارتفاعات مفاجئة في التيار الكهربائي أو زيادة في الجهد إلى تلف فوري لوحدة الإرسال والاستقبال. لذا، يُرجى مراعاة احتياطات التشغيل العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي، مع الحرص على الحد من التعرض للظروف المحددة في الحد الأقصى المطلق للقيم المسموح بها.
ستبقى الموصلات الضوئية مكشوفة طالما لم يتم إدخال سدادة المنفذ، لذا يُرجى الحرص دائمًا على حمايتها. كل وحدة مزودة بسدادة واقية لحماية المنافذ الضوئية. يجب أن تكون السدادة الواقية مثبتة دائمًا في مكانها عند عدم إدخال الألياف الضوئية. قبل إدخال الألياف الضوئية، يُنصح بتنظيف طرف موصل الألياف الضوئية لتجنب تلوث منفذ الوحدة الضوئي بسبب اتساخ الموصل. في حال حدوث تلوث، يُرجى اتباع طرق التنظيف القياسية لمنافذ LC.
قد يؤدي تجاوز الحد الأقصى المسموح به في الجدول إلى تلف دائم للجهاز. هذا مجرد تحذير، ولا يشمل التشغيل الفعلي للجهاز الذي يتجاوز مواصفات هذه المواصفة الفنية في ظل هذه الظروف أو غيرها. سيؤثر التشغيل طويل الأمد ضمن حدود هذا الحد على موثوقية الجهاز.

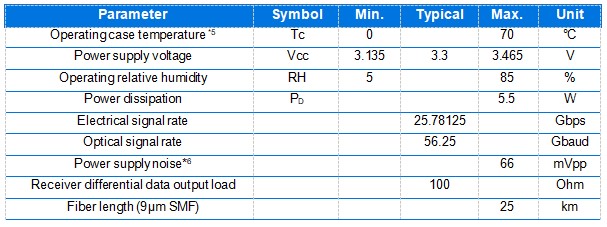

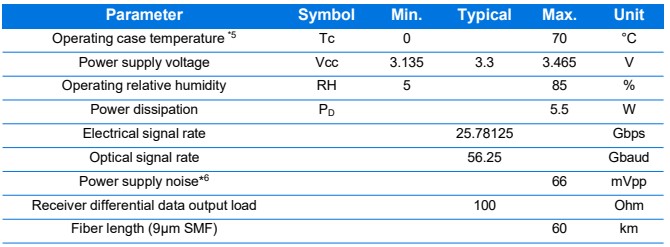

بالنسبة للعمليات التي تتجاوز ظروف التشغيل الموصى بها، فإن الخصائص البصرية والكهربائية غير محددة، ولا يتم افتراض الموثوقية، وقد تؤدي هذه العمليات لفترة طويلة إلى تلف الوحدة.
*4: تتوافق مواصفات مصدر الطاقة، والتيار الفوري والمستمر والمستقر، مع تصنيف الطاقة QSFP28 MSA.
*5: يظهر موضع قياس درجة حرارة الغلاف في الشكل 9.
*6: يُعرَّف ضجيج مصدر الطاقة بأنه سعة الضجيج من الذروة إلى الذروة ضمن نطاق التردد عند جانب مصدر الطاقة الرئيسي لمرشح مصدر الطاقة الموصى به، مع تركيب الوحدة والمرشح الموصى به. تقتصر مستويات الجهد، بما في ذلك ضجيج الذروة إلى الذروة، على نطاق التشغيل الموصى به لمصدر الطاقة ذي الصلة. انظر الشكل 7 للاطلاع على مرشح مصدر الطاقة الموصى به.

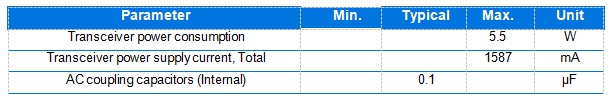

الخصائص الكهربائية العامة
ما لم يُذكر خلاف ذلك، فإن الخصائص التالية محددة في ظل ظروف التشغيل الموصى بها.

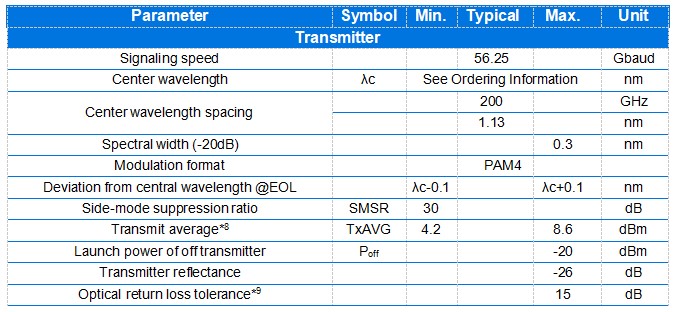

الخصائص البصرية عند نقطة الاختبار TP2
*8: متوسط طاقة الإطلاق (بالدقائق) هو مؤشر تقريبي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن لجهاز إرسال ذي طاقة إطلاق أقل من هذه القيمة أن يكون متوافقًا مع المعايير؛ ومع ذلك، فإن القيمة الأعلى من هذه القيمة لا تضمن التوافق.
*9: يتم تعريف انعكاس جهاز الإرسال بالنظر إلى جهاز الإرسال.

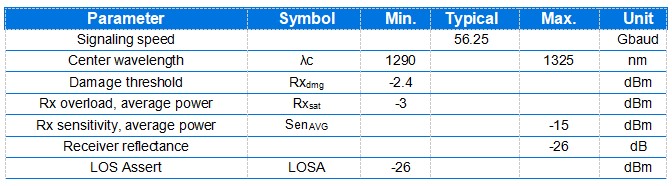

الخصائص البصرية عند نقطة الاختبار TP3

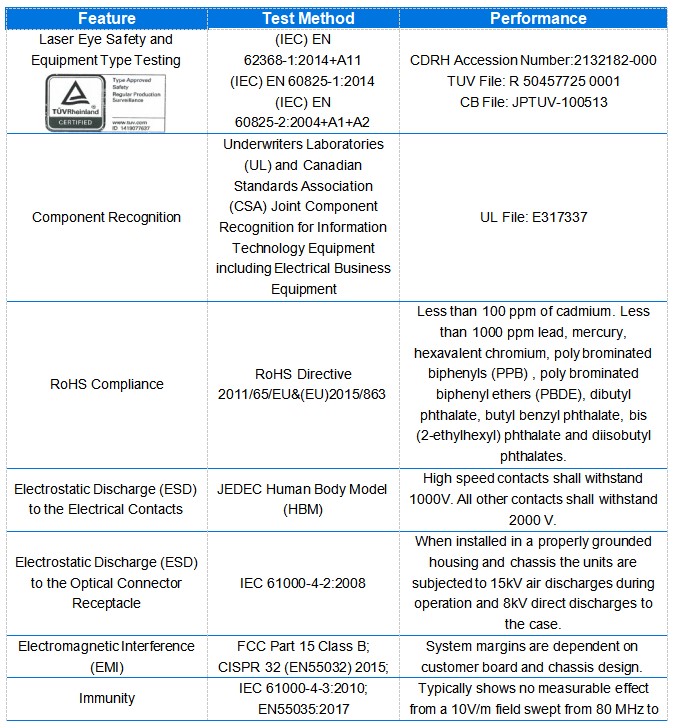

جدول الامتثال التنظيمي
