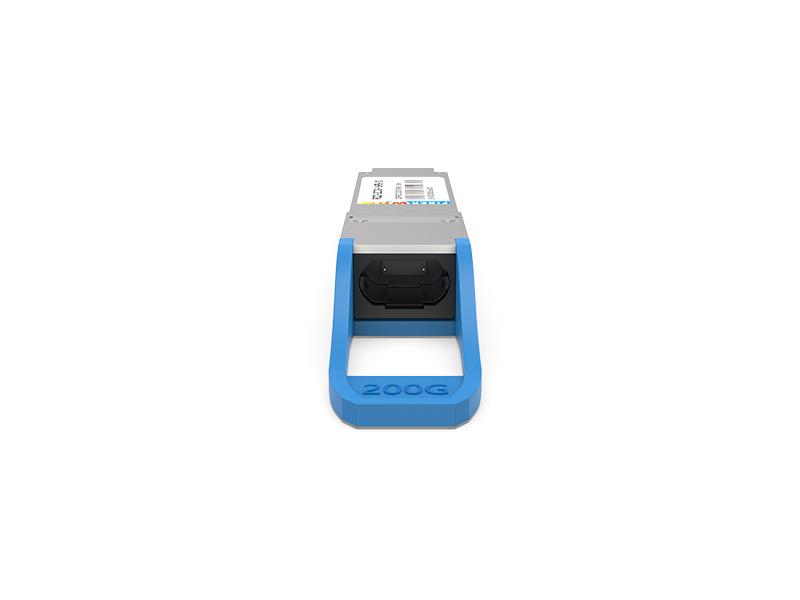

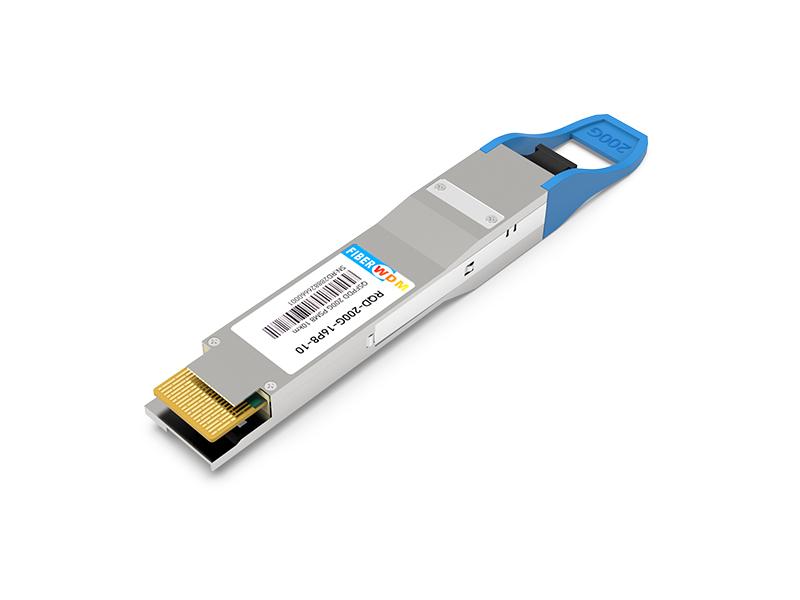

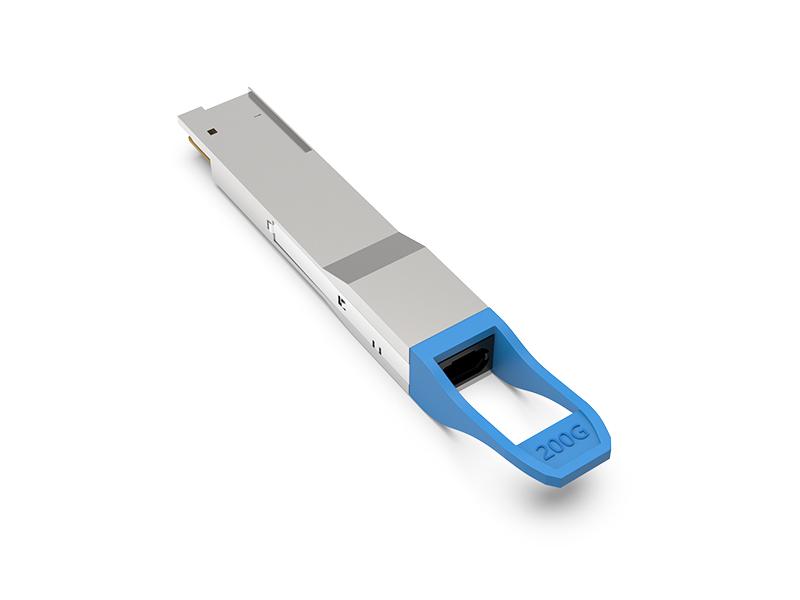

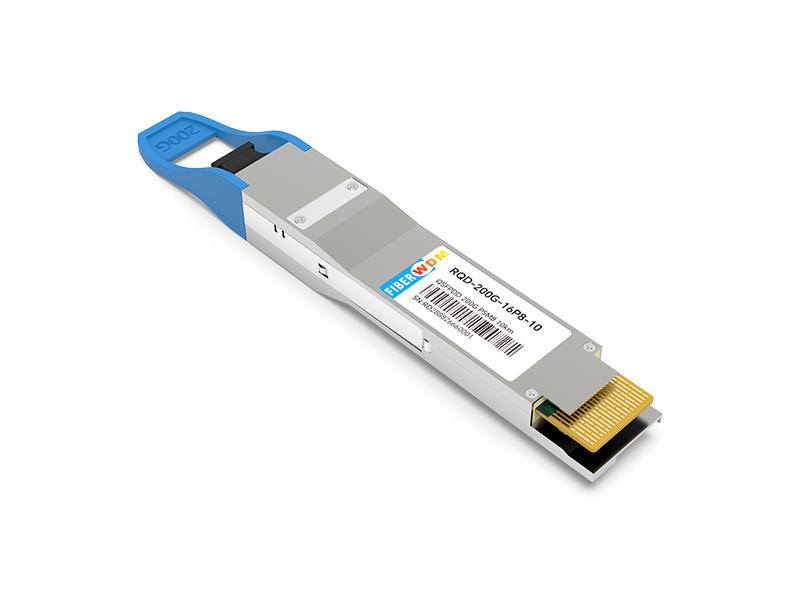

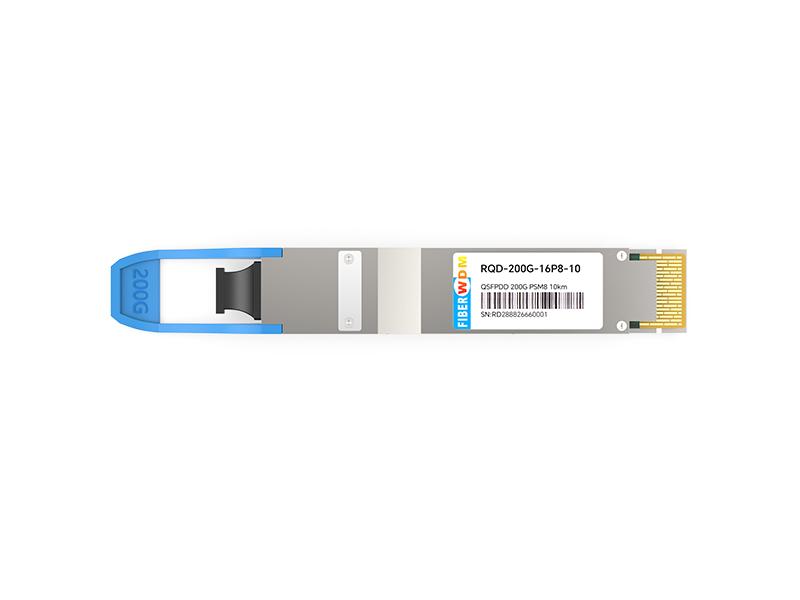

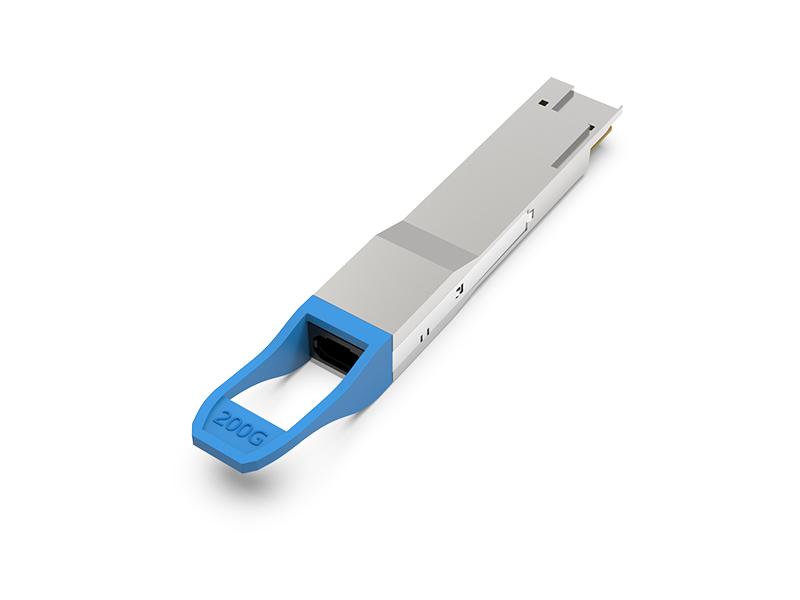

جهاز الإرسال والاستقبال البصري QSFPDD 200G PSM8 10km (MPO16)

جهاز إرسال واستقبال ضوئي QSFPDD 200G PSM8 10km (MPO16)

RQD-200G-16P8-10

سمات

• وحدات إرسال واستقبال ثنائية الاتجاه كاملة بثمانية قنوات
• يدعم معدلات بت إجمالية تبلغ 8 × 25 جيجابت/ثانية
• يدعم معدلات بت إجمالية تصل إلى 8 × 10 جيجابت/ثانية عند الحاجة
• 8 قنوات DFB بطول موجي 1310 نانومتر
• مصفوفة كاشف ضوئي برقم التعريف الشخصي (PIN) مكونة من 8 قنوات
• دوائر استعادة البيانات الداخلية على قنوات الاستقبال والإرسال
• دعم تجاوز سجل المكالمات
• استهلاك منخفض للطاقة <6.5 واط
• عامل الشكل QSFP DD القابل للتوصيل السريع
• يصل مدى جهاز G.652 SMF إلى 10 كيلومترات
• مقبس توصيل ذكر مفرد MPO16 (APC 8 درجة)
• درجة حرارة تشغيل العلبة من 0 درجة مئوية إلى +70 درجة مئوية
• جهد مصدر الطاقة 3.3 فولت
• متوافق مع توجيهات RoHS (خالٍ من الرصاص)

التطبيقات

• وصلات إيثرنت 2×100G
• إنفينيباند DDR/EDR
• شبكات مراكز البيانات والمؤسسات

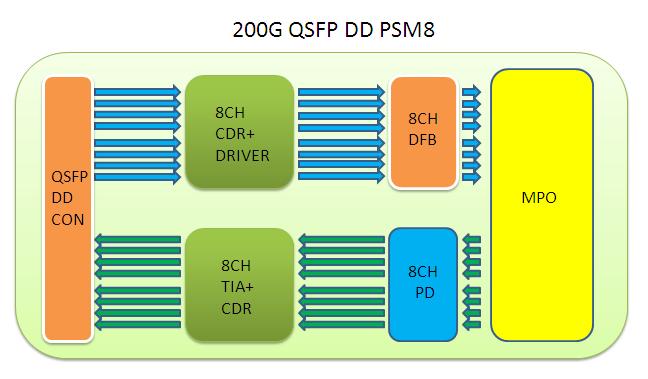

الشكل 1. مخطط كتلة الوحدة

يُعدّ جهاز الإرسال والاستقبال المتوازي 200G QSFP DD PSM8 أحد أنواع أجهزة الإرسال والاستقبال المتوازية. وتُعتبر تقنية DFB وحزمة مصفوفة PIN تقنية أساسية، حيث يُمكن الاتصال بالوحدة عبر نظام I2C.

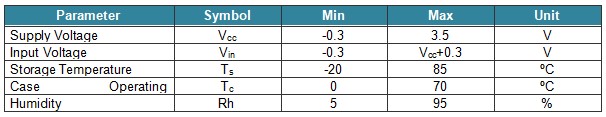

أعلى التقييمات المطلقة

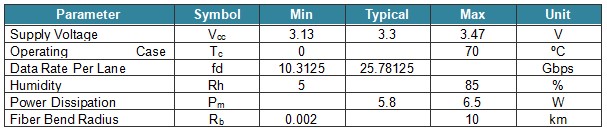

ظروف التشغيل الموصى بها

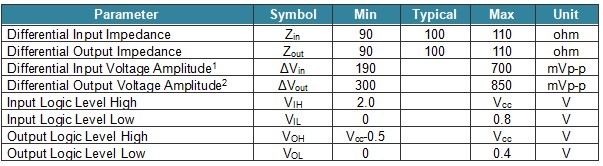

المواصفات الكهربائية

ملحوظة:

1. يتم قياس سعة جهد الإدخال التفاضلي بين TxnP و TxnN.

2. يتم قياس سعة جهد الخرج التفاضلي بين RxnP و RxnN.

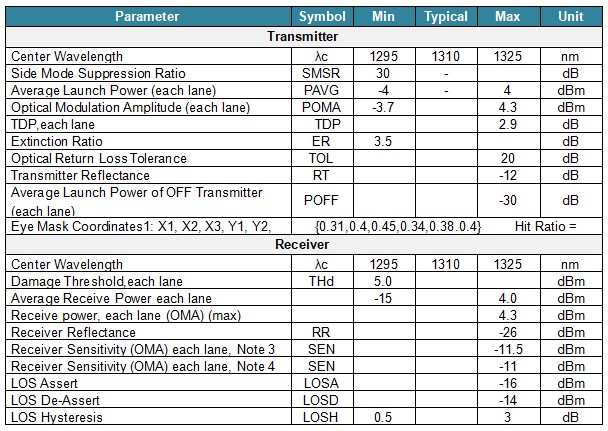

الخصائص البصرية

ملحوظة:

1. حتى لو كان TDP <1 ديسيبل، يجب أن يتجاوز OMA min القيمة الدنيا المحددة هنا.

2. يجب أن يكون جهاز الاستقبال قادراً على تحمل التعرض المستمر لإشارة دخل ضوئية معدلة ذات مستوى طاقة محدد على مسار واحد دون أن يتضرر. ولا يشترط أن يعمل جهاز الاستقبال بشكل صحيح عند مستوى الطاقة هذا.

3. تم تحديد الحساسية عند 5E-5 BER عند 25.78125 جيجابت/ثانية.

4. تم تحديد الحساسية عند 1E-12 BER عند 10.3125 جيجابت/ثانية.

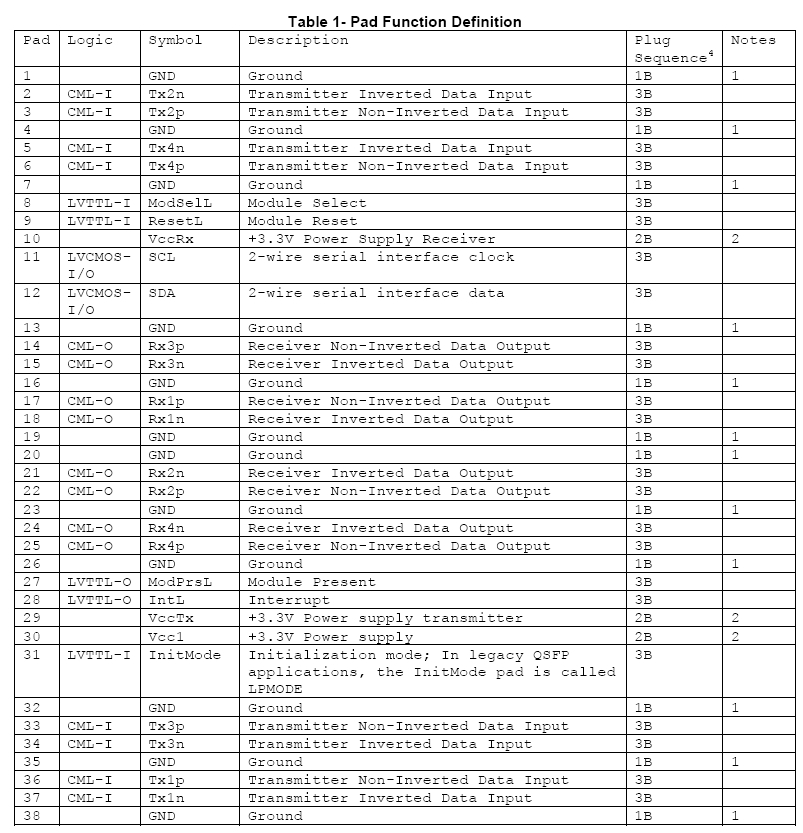

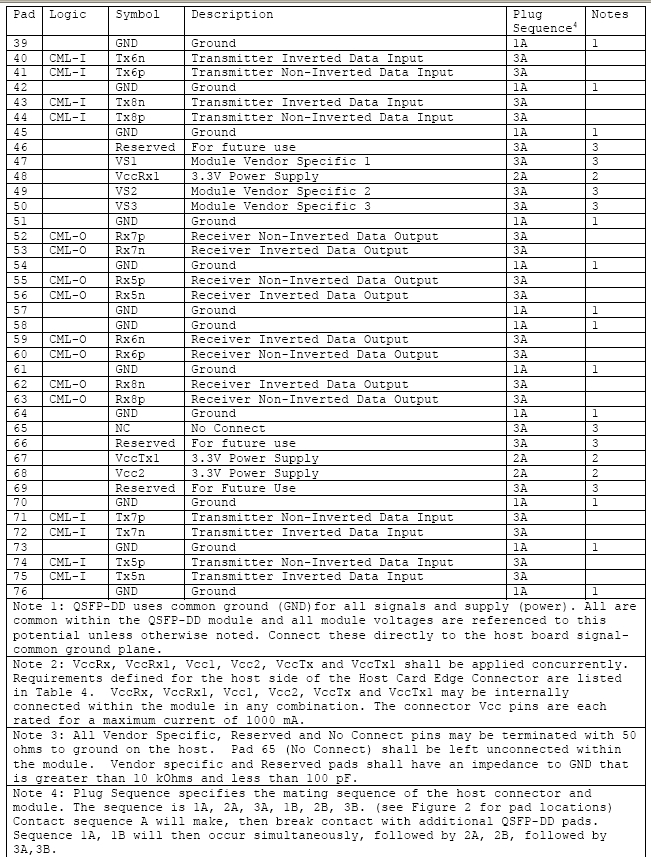

وصف الدبوس

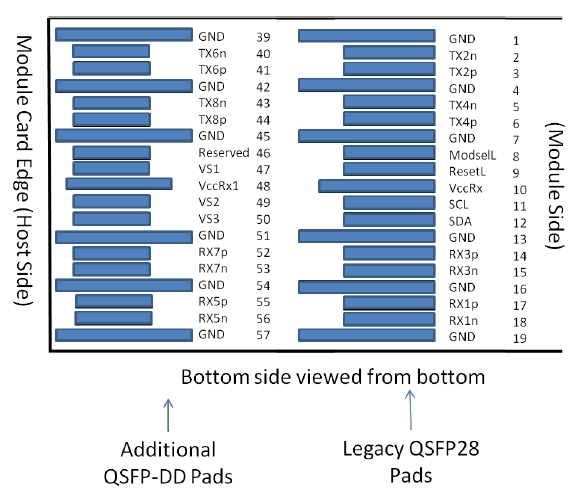

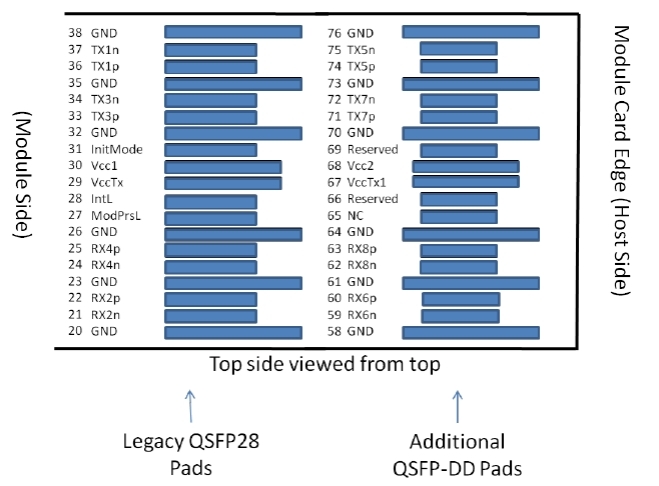

الشكل 2. تفاصيل توصيلات الدبابيس الكهربائية

دبوس ModSelL

إشارة ModSelL هي إشارة دخل يجب توصيلها بجهد Vcc في وحدة QSFP-DD. عندما تكون منخفضة من قِبل المضيف، تستجيب الوحدة لأوامر الاتصال التسلسلي ثنائي الأسلاك. تتيح إشارة ModSelL استخدام عدة وحدات QSFP-DD على ناقل واجهة ثنائي الأسلاك واحد. عندما تكون إشارة ModSelL عالية، لا تستجيب الوحدة لأي اتصال ثنائي الأسلاك من المضيف ولا تُقرّ به.

لتجنب التعارضات، لا يجوز للنظام المضيف محاولة إجراء اتصالات واجهة ثنائية الأسلاك خلال فترة إلغاء تأكيد ModSelL بعد إلغاء تحديد أي وحدات QSFP-DD. وبالمثل، يجب على النظام المضيف الانتظار لمدة لا تقل عن فترة تأكيد ModSelL قبل الاتصال بالوحدة المحددة حديثًا. يجوز أن تتداخل فترات التأكيد والإلغاء لوحدات مختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.

إعادة ضبط رمز التحقق

يجب توصيل إشارة ResetL بجهد Vcc في الوحدة. يؤدي انخفاض مستوى إشارة ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) (انظر الجدول 13) إلى إعادة ضبط كاملة للوحدة، مما يعيد جميع إعدادات وحدة المستخدم إلى حالتها الافتراضية.

دبوس وضع التهيئة

إشارة InitMode هي إشارة دخل. يجب رفع إشارة InitMode إلى Vcc في وحدة QSFP-DD. تسمح إشارة InitMode للمضيف بتحديد ما إذا كانت وحدة QSFP-DD ستُهيأ تحت تحكم برمجي من المضيف (عند تفعيل InitMode) أو تحت تحكم مادي من الوحدة (عند إلغاء تفعيل InitMode). في حالة التحكم البرمجي، تبقى الوحدة في وضع الطاقة المنخفضة حتى يُفعّل البرنامج الانتقال إلى وضع الطاقة العالية، كما هو موضح في القسم 7.5. أما في حالة التحكم المادي (عند إلغاء تفعيل InitMode)، فيمكن للوحدة الانتقال مباشرةً إلى وضع الطاقة العالية بعد تهيئة واجهة الإدارة. لا يجوز للمضيف تغيير حالة هذه الإشارة أثناء وجود الوحدة. في تطبيقات QSFP القديمة، تُسمى هذه الإشارة LPMode. راجع SFF-8679 لوصف الإشارة.

دبوس ModPrsL

يجب توصيل مفتاح ModPrsL بجهد Vcc Host على اللوحة المضيفة وتأريضه في الوحدة. يكون مفتاح ModPrsL في حالة "منخفض" عند إدخال الوحدة، وفي حالة "عالي" عند فصلها عن موصل اللوحة المضيفة.

دبوس دولي

IntL هي إشارة خرج. إشارة IntL هي خرج ذو مجمع مفتوح، ويجب توصيلها بجهد Vcc Host على لوحة المضيف. عندما تكون إشارة IntL منخفضة (Low)، فهذا يشير إلى تغيير في حالة الوحدة، أو عطل تشغيلي محتمل في الوحدة، أو حالة حرجة لنظام المضيف. يحدد المضيف مصدر المقاطعة باستخدام واجهة الاتصال التسلسلي ثنائية الأسلاك. يتم إلغاء تفعيل إشارة IntL (High) بعد قراءة جميع علامات المقاطعة المُفعّلة.

ترشيح مصدر الطاقة

ينبغي أن تستخدم اللوحة المضيفة نظام ترشيح مصدر الطاقة الموضح في الشكل 3.

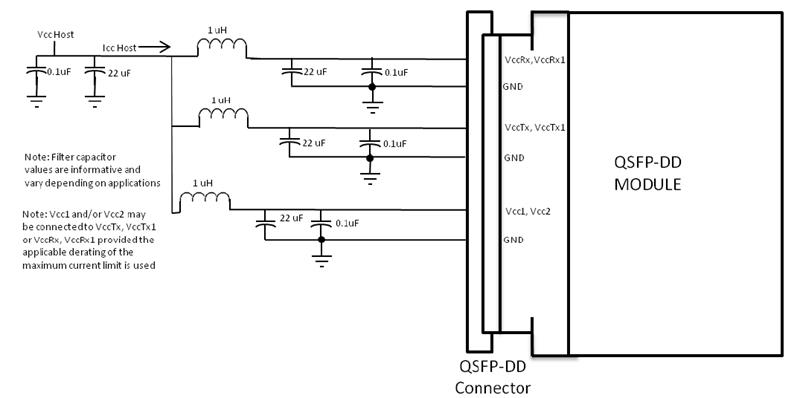

الشكل 3. ترشيح مصدر الطاقة للوحة المضيفة

مسارات الواجهة البصرية وتخصيصها

منفذ الواجهة البصرية هو موصل MPO16 ذكر.

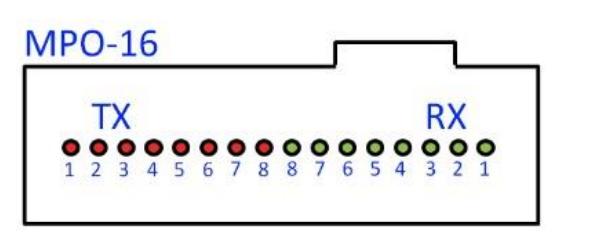

الشكل 4. اتجاه المقبس البصري والقناة

واجهة مراقبة التشخيص

تتوفر وظيفة مراقبة التشخيص الرقمي في جميع منتجات FiberWDM QSFP DD. وتتيح واجهة تسلسلية ثنائية الأسلاك للمستخدم الاتصال بالوحدة.

يوضح الشكل 5 بنية الذاكرة. تُقسّم مساحة الذاكرة إلى صفحة عناوين سفلية واحدة بحجم 128 بايت، وصفحات عناوين علوية متعددة. تتيح هذه البنية الوصول السريع إلى العناوين في الصفحة السفلية، مثل علامات المقاطعة والمراقبين. أما البيانات الأقل أهمية من حيث الوقت، مثل معلومات المعرّف التسلسلي وإعدادات العتبة، فتُتاح عبر وظيفة تحديد الصفحة. كما توفر البنية إمكانية توسيع العناوين بإضافة صفحات علوية إضافية حسب الحاجة.

يُستخدم عنوان الواجهة A0xh، ويُستخدم بشكل أساسي للبيانات الحساسة للوقت، مثل معالجة المقاطعات، لتمكين قراءة جميع البيانات المتعلقة بحالة المقاطعة مرة واحدة. بعد تأكيد المقاطعة (IntL)، يمكن للمضيف قراءة حقل العلم لتحديد القناة المتأثرة ونوع العلم.

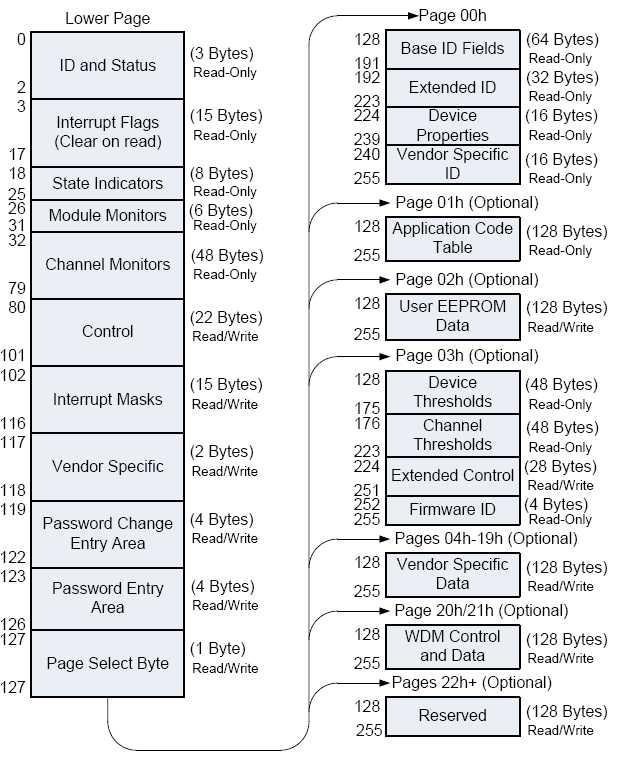

الشكل 5. خريطة ذاكرة QSFP28

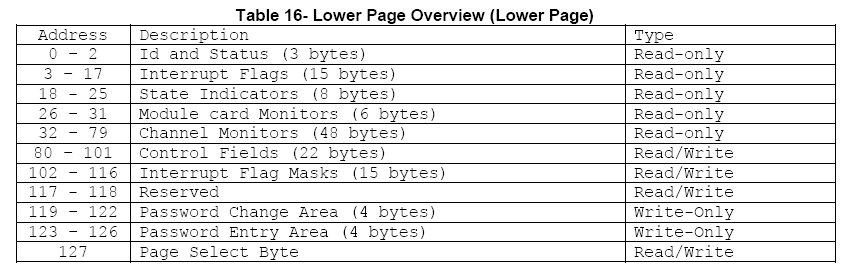

الشكل 6. خريطة الذاكرة المنخفضة

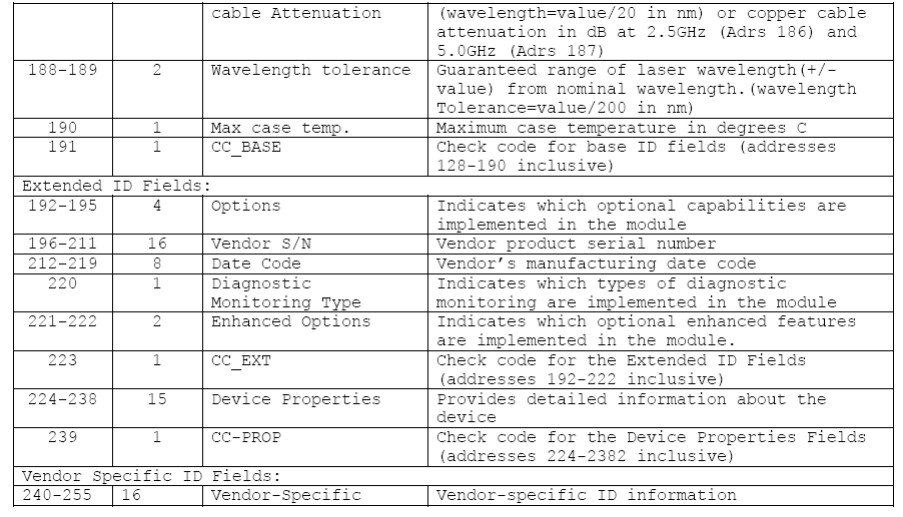

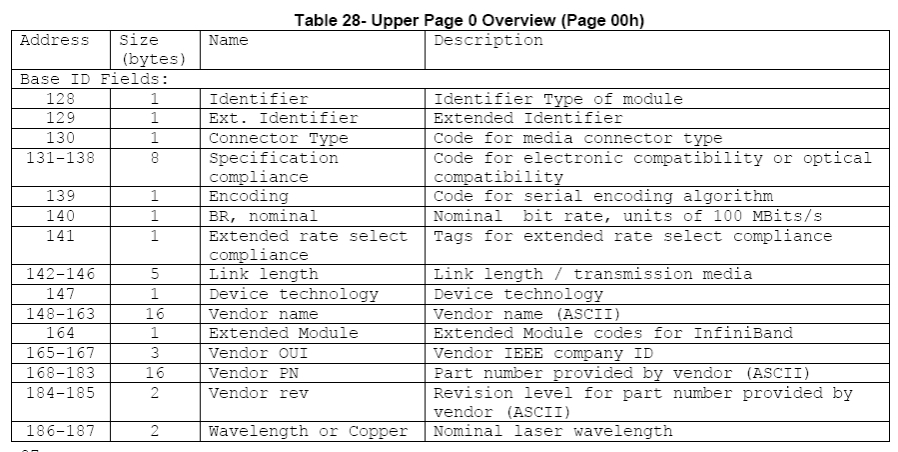

الشكل 7. الصفحة 00 خريطة الذاكرة

توقيت وظائف التحكم الناعم ووظائف الحالة

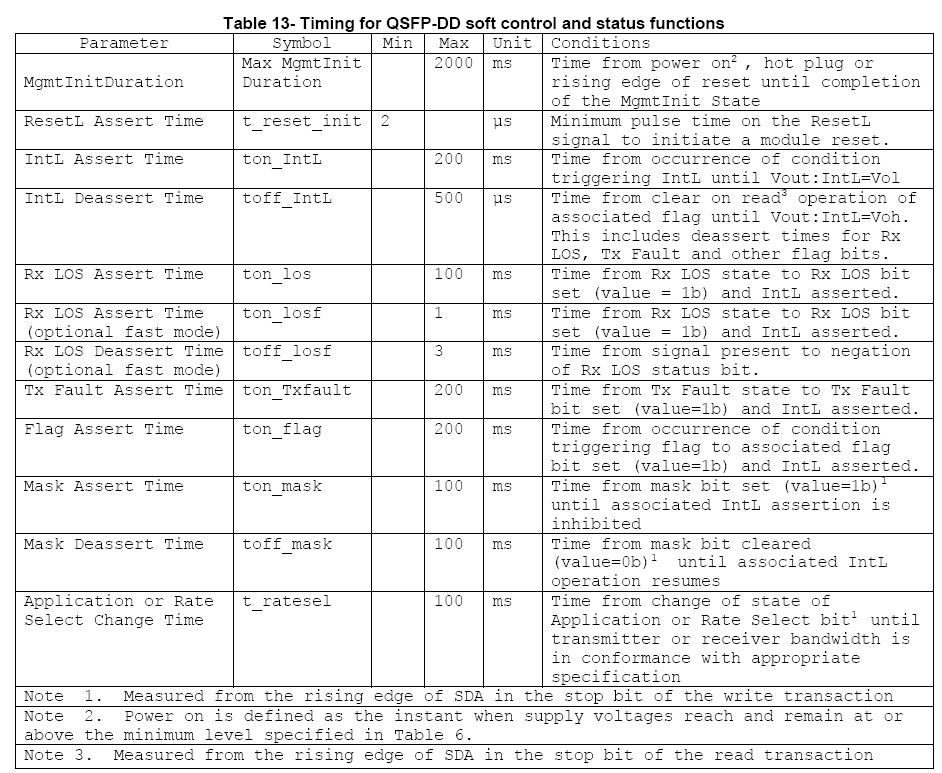

الشكل 8. مواصفات التوقيت

الأبعاد الميكانيكية

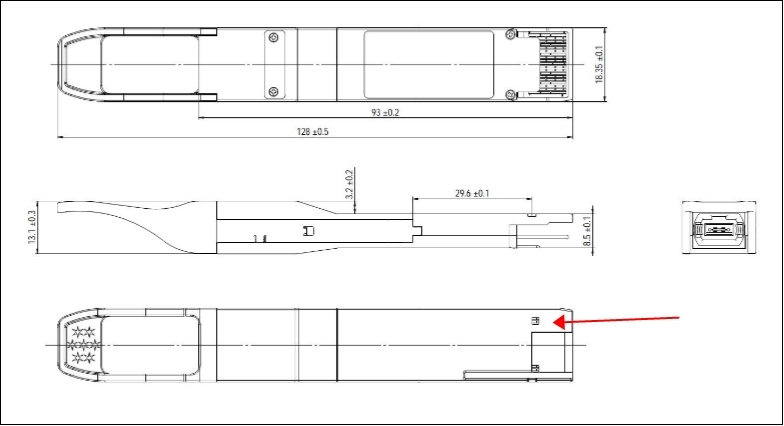

الشكل 10. المواصفات الميكانيكية

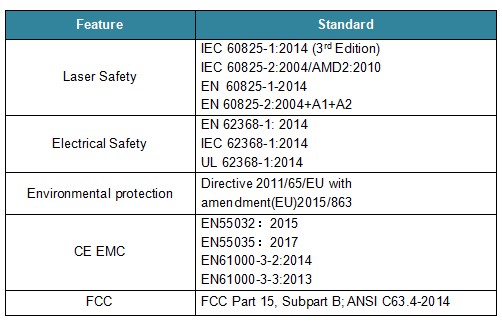

الامتثال التنظيمي

تُصنّف منتجات FiberWDM RQD-200G-16P8-10 ضمن فئة منتجات الليزر من الفئة الأولى. وهي معتمدة وفقًا للمعايير التالية:

يتوافق مع معايير أداء إدارة الغذاء والدواء الأمريكية لمنتجات الليزر باستثناء الانحرافات وفقًا لإشعار الليزر رقم 50، بتاريخ 24 يونيو 2007.

مراجع

1.QSFP DD MAS Rev4.0

2. إيثرنت 100GBASE-PSM4 IEEE802.3bm

حذر:

قد يؤدي استخدام أدوات التحكم أو إجراء التعديلات أو تنفيذ الإجراءات بخلاف تلك المحددة هنا إلى التعرض للإشعاع الخطير.

معلومات الطلب
