سمات
واجهة بصرية تسلسلية QSFP56
واجهة كهربائية 4x50G PAM4 معاد توقيتها 200GAUI-4 C2M
متوافق مع معايير QSFP MSA
بروتوكول الدعم ل
استهلاك منخفض للطاقة
التطبيقات

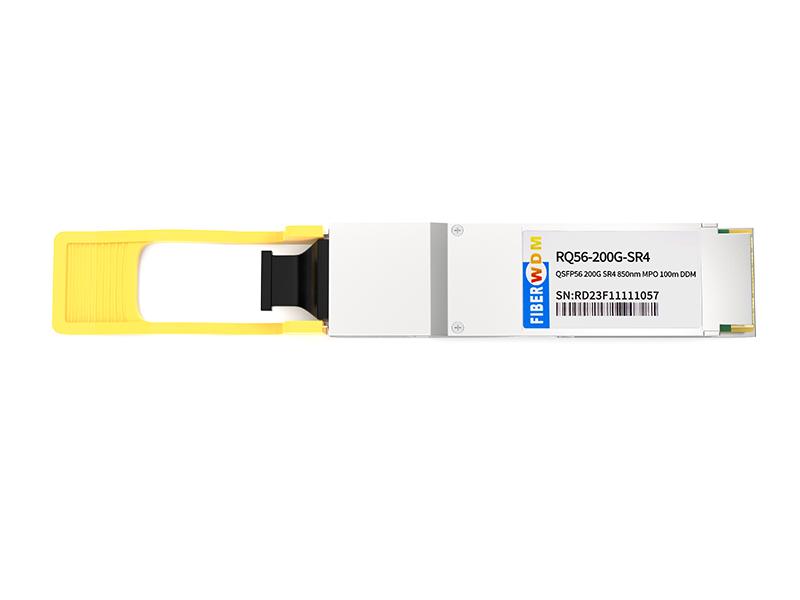

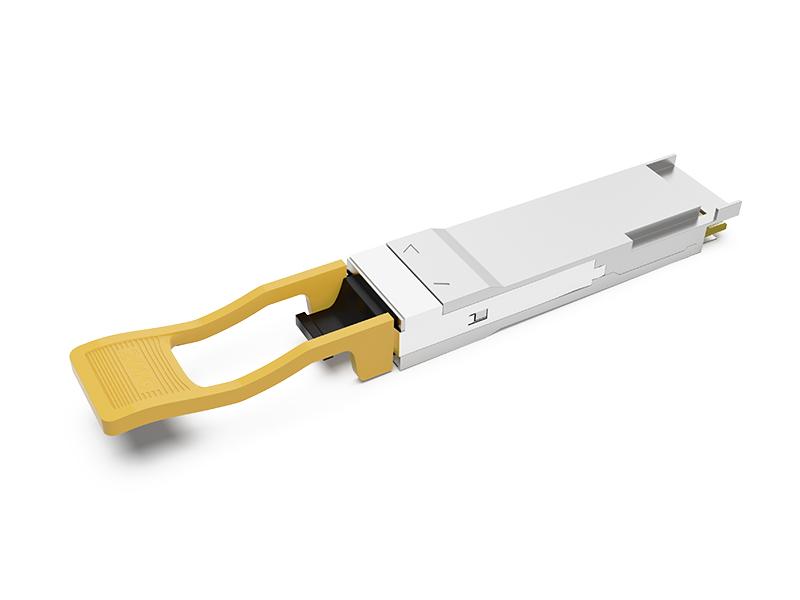

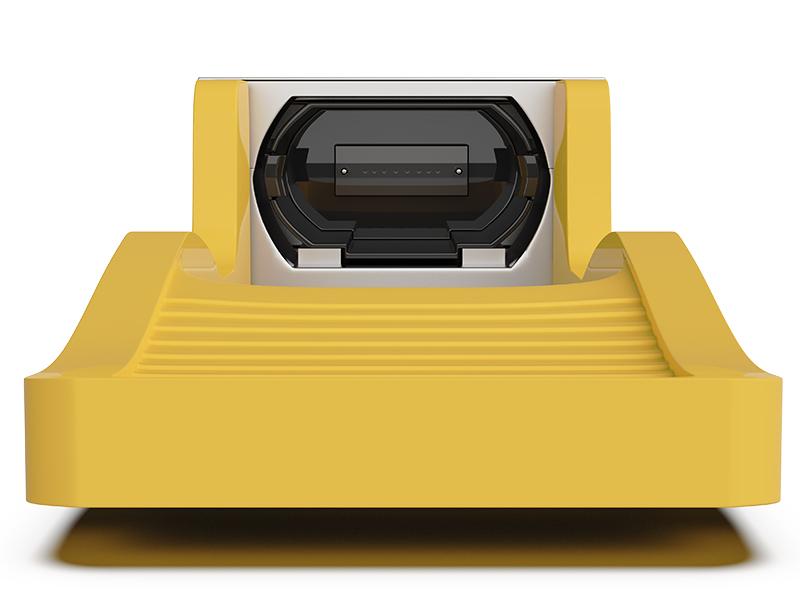

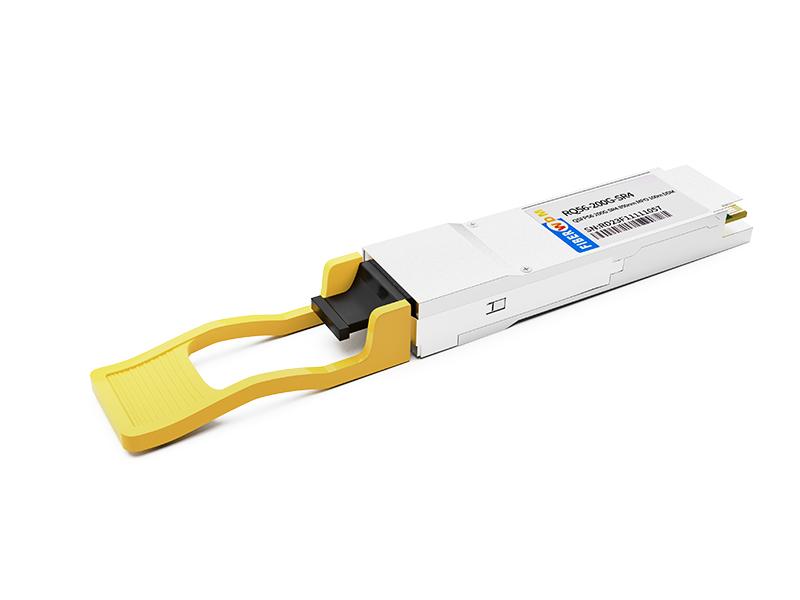

جهاز إرسال واستقبال ضوئي 200G QSFP56 SR4 100m 850nm MPO PM4

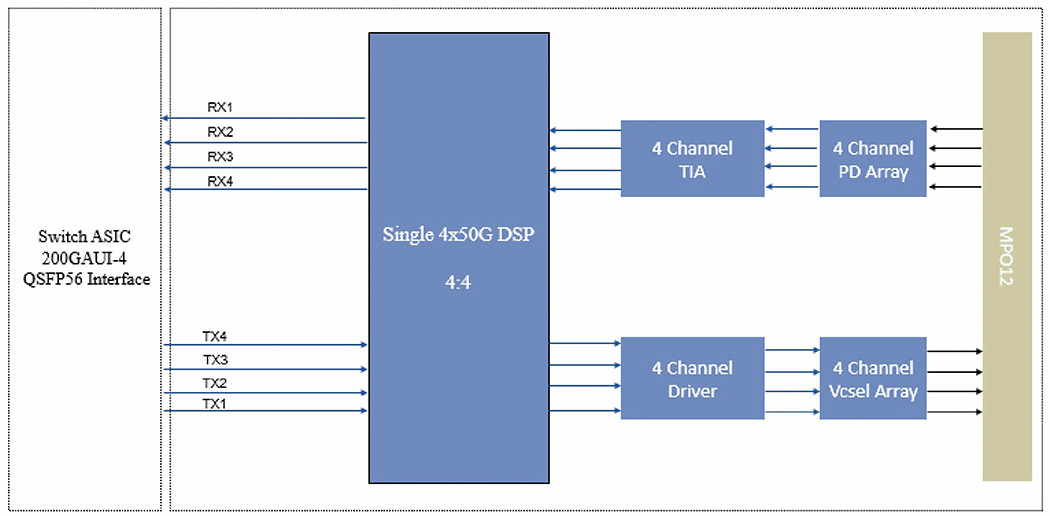

مخطط الكتلة الوظيفية
وصف عام
صُممت وحدات الإرسال والاستقبال الضوئية QSFP56 SR4 بسرعة 200 جيجابت للاستخدام في وصلات إيثرنت بسرعة 200 جيجابت عبر ألياف متعددة الأنماط OM3/OM4. وهي متوافقة مع معيار QSFP MSA ومواصفات IEEE 802.3cd 200GBASE-SR4. تتوفر وظائف التشخيص الرقمي عبر واجهة I2C وفقًا لمواصفات SFF-8636. وحدة الإرسال والاستقبال متوافقة مع توجيه RoHS 2.0 وخالية من الرصاص وفقًا للتوجيه 2011/65/EU.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة التخزين |
تس |
-40 |
85 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
|
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
3.6 |
V |
|
عتبة تلف جهاز الاستقبال، لكل مسار |
ضرر العلاقات العامة |
5 |
|
ديسيبل ميلي واط |
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة علبة التشغيل |
قمة |
0 |
70 |
درجة مئوية |
|
جهد مصدر الطاقة |
Vcc |
3.135 |
3.465 |
V |
|
إجمالي استهلاك الطاقة |
جهاز كمبيوتر |
|
5 |
دبليو |
|
معدل البت |
BR |
|
212.5 |
جيجابت في الثانية |
|
طول الألياف في ألياف OM3 متعددة الأنماط |
|
|
70 |
م |
|
طول الألياف في الألياف متعددة الأنماط OM4 |
|
|
100 |
م |
واجهة الإرسال البصرية
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
معدل البيانات لكل مسار |
دكتور |
|
26.5625 |
|
GBd |
|
تنسيق التعديل |
|
PAM4 |
|
||
|
الطول الموجي المركزي |
λ |
840 |
850 |
868 |
نانومتر |
|
عرض الطيف RMS |
σ |
|
|
0.65 |
نانومتر |
|
متوسط قوة الإطلاق، لكل مسار |
متوسط |
-6.5 |
|
4 |
ديسيبل ميلي واط |
|
القدرة البصرية OMA، لكل مسار |
بوما |
-4.5 |
|
3 |
ديسيبل ميلي واط |
|
قوة الإطلاق في OMA الخارجية ناقص TDECQ |
|
-5.9 |
|
|
ديسيبل ميلي واط |
|
إغلاق عين جهاز الإرسال والتشتت (TDECQ)، لكل حارة |
TDECQ |
|
|
4.5 |
ديسيبل |
|
نسبة الانقراض |
غرفة الطوارئ |
3 |
|
|
ديسيبل |
|
تحمل فقدان العودة البصرية |
أورلت |
|
|
12 |
ديسيبل |
|
تعطيل الطاقة الضوئية لجهاز الإرسال |
|
|
|
-30 |
ديسيبل ميلي واط |
|
تدفق محاط بدائرة¹ |
|
≥86% عند 19 ميكرومتر ≤30% عند 4.5 ميكرومتر |
|
||
ملحوظات:
1. تم قياسها إلى النوع A1a.2 أو النوع A1a.3 أو A1a.4، ألياف 50 ميكرومتر، وفقًا للمعيار IEC 61280-1-4
واجهة الاستقبال البصرية
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
|
معدل البيانات لكل مسار |
BR |
|
26.5625 |
|
GBd |
|
|
تنسيق التعديل |
|
PAM4 |
|
|||
|
عتبة الضرر |
|
5 |
|
|
ديسيبل ميلي واط |
|
|
متوسط قوة الاستقبال، لكل مسار |
|
-8.4 |
|
4 |
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
سكة حديد |
|
|
-12 |
ديسيبل |
|
|
حساسية جهاز الاستقبال، لكل مسار¹ |
|
RS=max (-6.5, SECQ-7.9) |
ديسيبل ميلي واط |
|||
|
حساسية جهاز الاستقبال تحت الضغط، كل واحد |
|
|
|
-3.4 |
ديسيبل ميلي واط |
|
|
Rx LOS |
تأكيد |
|
-30 |
|
|
ديسيبل ميلي واط |
|
التخلي عن التأكيد |
|
|
|
-9 |
ديسيبل ميلي واط |
|
|
التخلف |
|
0.5 |
|
|
ديسيبل |
|
ملحوظات:
1. حساسية جهاز الاستقبال معلومة مفيدة، وتُحدد لجهاز إرسال بقيمة SECQ. تم قياسها باستخدام إشارة اختبار المطابقة عند TP3 لمعدل خطأ البت (BER) = 2.4E-4 قبل تصحيح الخطأ الأمامي (Pre-FEC).
المواصفات الكهربائية عالية السرعة
|
فقرة عدادات |
مين |
عادي |
الأعلى |
وحدة |
|
جهد التغذية |
3.135 |
|
3.465 |
V |
|
التيار الكهربائي |
|
|
1.59 |
أ |
|
معاوقة الدخل التفاضلية |
90 |
100 |
110 |
Ω |
|
تفاوت جهد الدخل التفاضلي من الذروة إلى الذروة |
900 |
|
|
mVpp |
|
تأرجح خرج البيانات التفاضلية |
|
|
900 |
mVpp |
|
معدل خطأ البت قبل تصحيح الخطأ الأمامي |
|
|
2.4E-4 |
|
|
مستوى منطق الإدخال مرتفع |
2 |
|
Vcc |
V |
|
مستوى منطق الإدخال منخفض |
0 |
|
0.8 |
V |
|
مستوى منطق الإخراج مرتفع |
Vcc-0.5 |
|
Vcc |
V |
|
مستوى منطق الإخراج منخفض |
0 |
|
0.4 |
V |

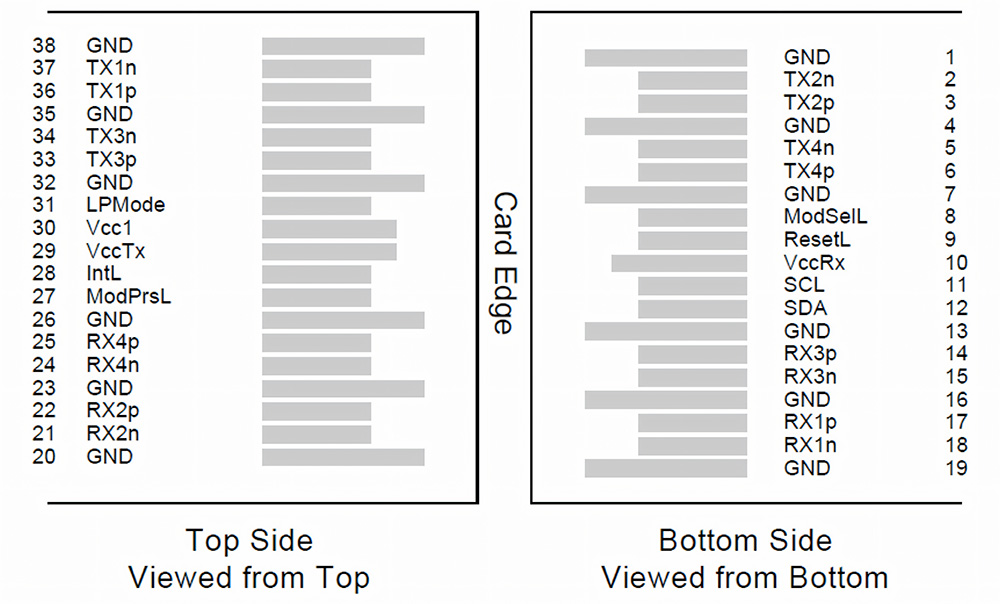

تعريفات رقم التعريف الشخصي (PIN)
يتم تحديد ترتيب دبابيس QSFP56 بواسطة QSFP MSA، وتكون أوصاف الدبابيس كما يلي:
أبعاد العبوة
يوضح أبعاد حزمة الوحدة. يتم تحديد أبعاد الحزمة في QSFP MSA. [endif]
معلومات الطلب
|
رقم القطعة بير |
نطاق درجة الحرارة |
مسافة |
نوع الألياف |
تكافؤ الفرص |
O/E |
|
RQ56-200G-SR4 |
من 0 إلى 70 درجة مئوية |
100 متر |
MMF |
VCSEL 850 نانومتر |
دبوس |
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
جهاز إرسال واستقبال ضوئي 200G QSFP56 FR4 2KM LC PAM4
مضخم بصري SOA بطول موجي 1310 نانومتر
200G QSFP-DD SR8
قناة واحدة، موجتان، DWDM، OADM، غرب وشرق، ألياف ضوئية مفردة، صندوق ABS، 100 × 80 × 10 مم

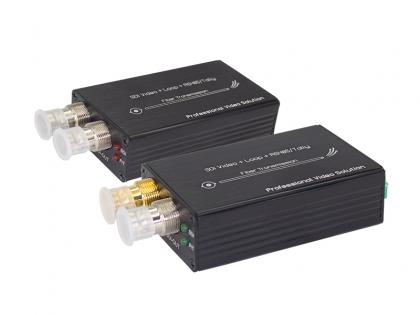

محول صغير من نوع 3G-SDI إلى ألياف ضوئية مع إشارة تزامن أو عكس RS485
