وحدة FiberWDM RQD-200G10-PSM8 هي وحدة إرسال واستقبال ضوئية من نوع QSFP DD PSM8، ثمانية القنوات، قابلة للتوصيل، متوازية، مصممة لتطبيقات إيثرنت 2×100 جيجابت، وتطبيقات Infiniband DDR/EDR. تُعد هذه الوحدة عالية الأداء لتطبيقات نقل البيانات والربط البيني، حيث تدمج ثمانية مسارات بيانات في كل اتجاه بعرض نطاق ترددي 208 جيجابت في الثانية. يمكن لكل مسار العمل بسرعة 26 جيجابت في الثانية لمسافة تصل إلى 10 كيلومترات عبر ألياف G.652 أحادية النمط. صُممت هذه الوحدات للعمل عبر أنظمة الألياف أحادية النمط باستخدام طول موجي اسمي 1310 نانومتر. تستخدم الواجهة الكهربائية موصلًا طرفيًا بـ 76 نقطة اتصال، بينما تستخدم الواجهة الضوئية موصل MTP (MPO) بـ 24 ليفًا. تجمع هذه الوحدة بين تقنية FiberWDM المثبتة في الدوائر والتقنية الضوئية لتوفير موثوقية عالية، وعمر طويل، وأداء متميز، وخدمة متسقة.

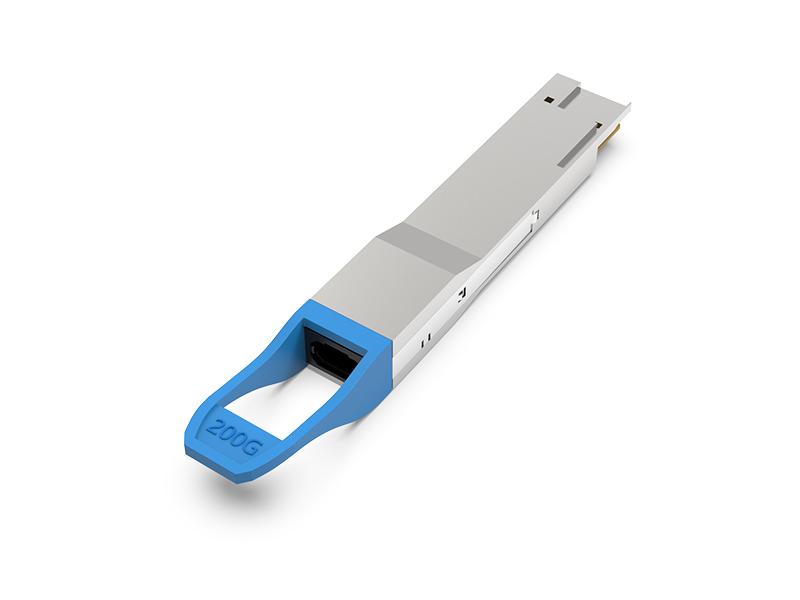

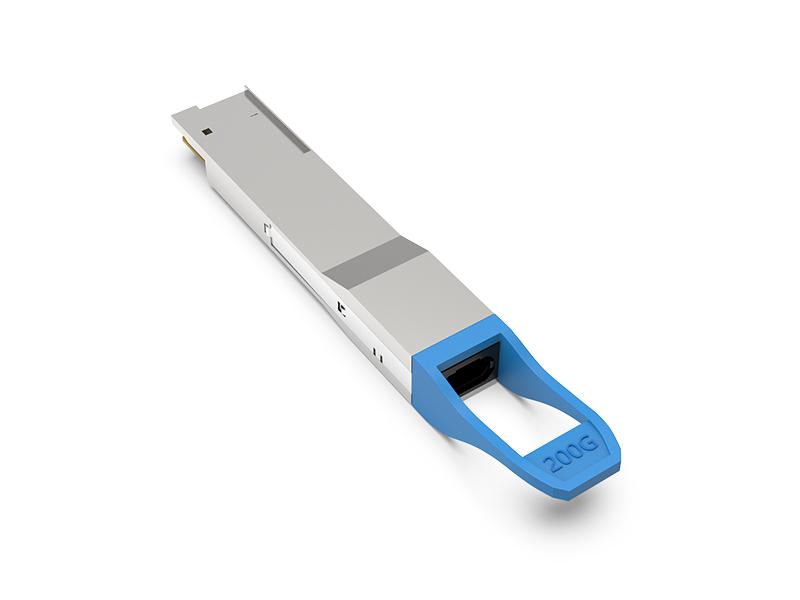

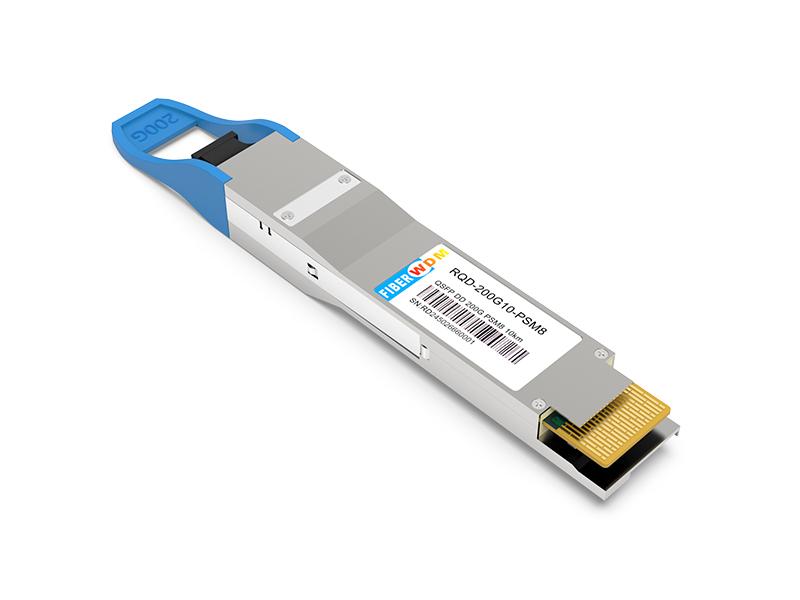

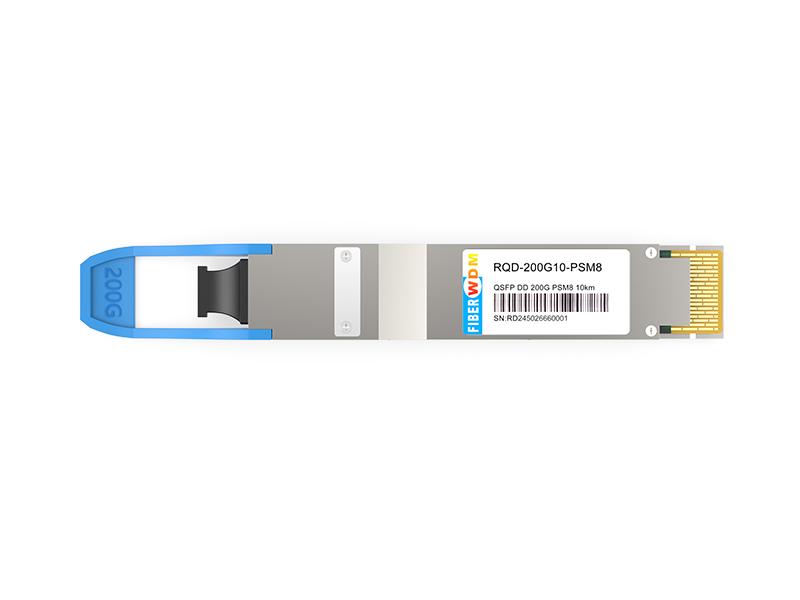

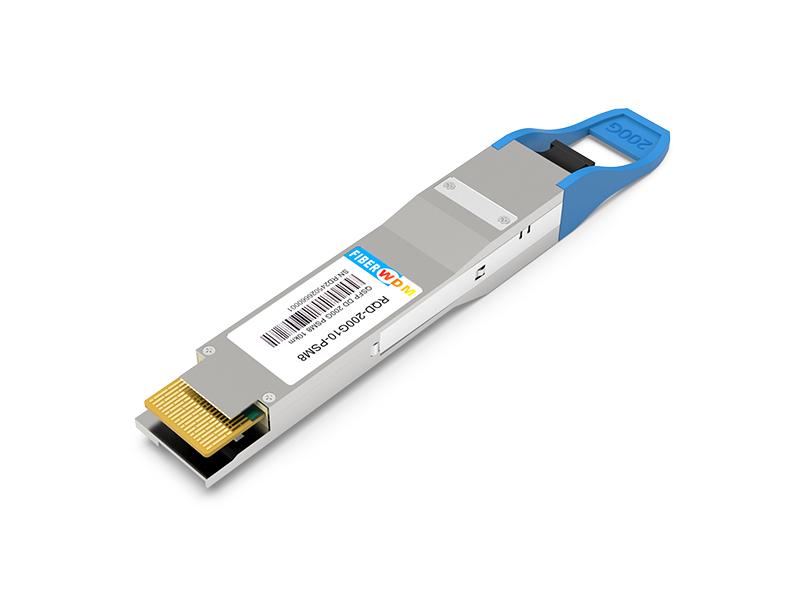

جهاز إرسال واستقبال ضوئي QSFP DD PSM8 بسرعة 200 جيجابت/ثانية بمدى 10 كيلومترات RQD-200G10-PSM8
سمات
التطبيقات

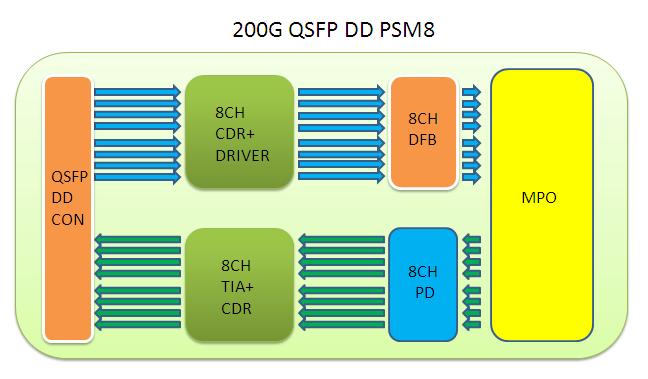

الشكل 1. مخطط كتلة الوحدة
يُعدّ جهاز الإرسال والاستقبال المتوازي QSFP DD PSM8 بسرعة 200 جيجابت/ثانية أحد أنواع أجهزة الإرسال والاستقبال المتوازية. وتُعتبر تقنية DFB وحزمة مصفوفة PIN تقنية أساسية، حيث يمكن الاتصال بالوحدة عبر نظام I2C.
أعلى التقييمات المطلقة
| المعلمة | رمز | مين | مين | وحدة |
| جهد التغذية | Vcc | -0.3 | 3.6 | V |
| جهد الدخل | فين | -0.3 | Vcc+0.3 | V |
| درجة حرارة التخزين | تس | -20 | 85 | درجة مئوية |
| درجة حرارة تشغيل العلبة | Tc | 0 | 70 | درجة مئوية |
| الرطوبة (بدون تكثف) | Rh | 5 | 95 | % |
ظروف التشغيل الموصى بها
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| جهد التغذية | Vcc | 3.13 | 3.3 | 3.47 | V |
| درجة حرارة علبة التشغيل | Tc | 0 | 70 | درجة مئوية | |
| معدل البيانات لكل حارة | fd | 10.3125 | 25.78125 | جيجابت في الثانية | |
| رطوبة | Rh | 5 | 85 | % | |
| تبديد الطاقة | مساءً | 5.28 | 6.5 | دبليو | |
| نصف قطر انحناء الألياف | Rb | 0.002 | 10 | كم |
المواصفات الكهربائية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| معاوقة الدخل التفاضلية | زين | 90 | 100 | 110 | أوم |
| معاوقة الخرج التفاضلية | زوت | 90 | 100 | 110 | أوم |
| سعة جهد الدخل التفاضلي 1 | ΔVin | 190 | 700 | mVp-p | |
| سعة جهد الخرج التفاضلي 2 | ΔVout | 300 | 850 | mVp-p | |
| مستوى منطق الإدخال مرتفع | فيروس نقص المناعة البشرية | 2.0 | Vcc | V | |
| مستوى منطق الإدخال منخفض | فيل | 0 | 0.8 | V | |
| مستوى منطق الإخراج مرتفع | VOH | Vcc-0.5 | Vcc | V | |
| مستوى منطق الإخراج منخفض | المجلد | 0 | 0.4 | V |
ملحوظة:
1. يتم قياس سعة جهد الإدخال التفاضلي بين TxnP و TxnN.
2. يتم قياس سعة جهد الخرج التفاضلي بين RxnP و RxnN.
الخصائص البصرية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| جهاز الإرسال | |||||
| الطول الموجي المركزي | λc | 1295 | 1310 | 1325 | نانومتر |
|
نسبة كبح الوضع الجانبي |
SMSR | 30 | ديسيبل | ||
| متوسط قوة الإطلاق (لكل مسار) | متوسط التقييم | -4 | 2 | ديسيبل ميلي واط | |
|
سعة التعديل البصري (لكل مسار) |
بوما | -5.0 | 2.2 | ديسيبل ميلي واط | |
| TDP، كل حارة | TDP | 2.9 | ديسيبل | ||
|
نسبة الانقراض |
غرفة الطوارئ | 3.5 | ديسيبل | ||
|
ضوضاء الشدة النسبية |
RIN | -128 | ديسيبل/هرتز | ||
|
تحمل فقدان العودة البصرية |
التسامح | 20 | ديسيبل | ||
|
انعكاس جهاز الإرسال |
RT | -12 | ديسيبل | ||
|
متوسط قوة الإطلاق لجهاز الإرسال المتوقف (لكل مسار) |
بوف | -30 | ديسيبل | ||
|
إحداثيات قناع العين 1: X1، X2، X3، Y1، Y2، Y3 |
{0.31,0.4,0.45,0.34,0.38,0.4} نسبة الإصابة = 5 × 10⁻⁵ |
||||
|
المتلقي |
|||||
|
الطول الموجي المركزي |
λc | 1295 | 1310 | 1325 | نانومتر |
|
عتبة الضرر، لكل مسار |
THd | 3.0 | ديسيبل ميلي واط | ||
|
متوسط قوة الاستقبال، لكل مسار |
-12.66 | 2.0 | ديسيبل ميلي واط | ||
|
استقبال الطاقة، لكل مسار (OMA) (الحد الأقصى) |
2.2 | ديسيبل ميلي واط | |||
|
انعكاس جهاز الاستقبال |
RR | -26 | ديسيبل ميلي واط | ||
|
حساسية جهاز الاستقبال (OMA)، لكل مسار |
سين | -9.5 | ديسيبل ميلي واط | ||
|
تأكيد خط الرؤية |
لوسا | -18 | ديسيبل ميلي واط | ||
|
إزالة LOS – OMA |
فقدان الذاكرة | -16 | ديسيبل ميلي واط | ||
|
التخلف في LOS |
لوش | 0.5 | 3 | ديسيبل | |
ملحوظة:
1. حتى لو كان TDP <1 ديسيبل، يجب أن يتجاوز OMA min القيمة الدنيا المحددة هنا.
2. يجب أن يكون جهاز الاستقبال قادراً على تحمل التعرض المستمر لإشارة دخل ضوئية معدلة ذات مستوى طاقة محدد على مسار واحد دون أن يتضرر. ولا يشترط أن يعمل جهاز الاستقبال بشكل صحيح عند مستوى الطاقة هذا.
3. تم تحديد الحساسية عند 1E-12 BER عند 25.78125 جيجابت/ثانية.
وصف الدبوس

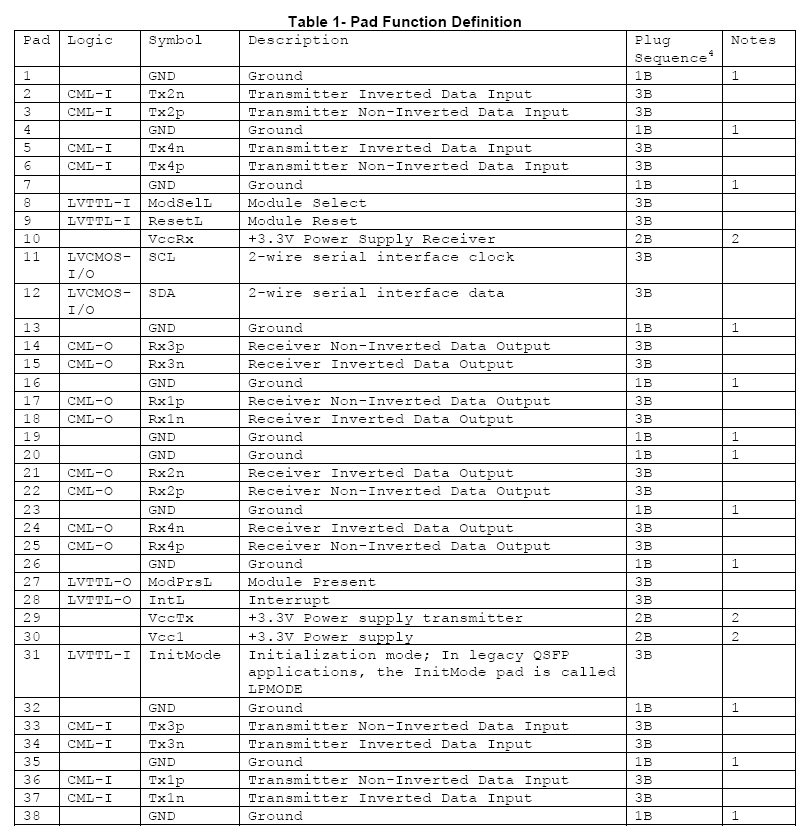

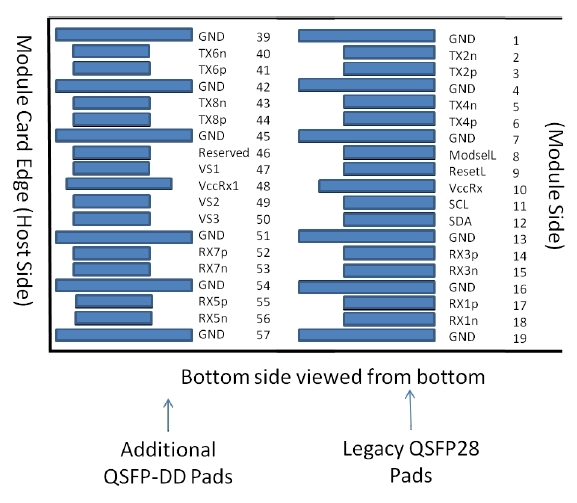

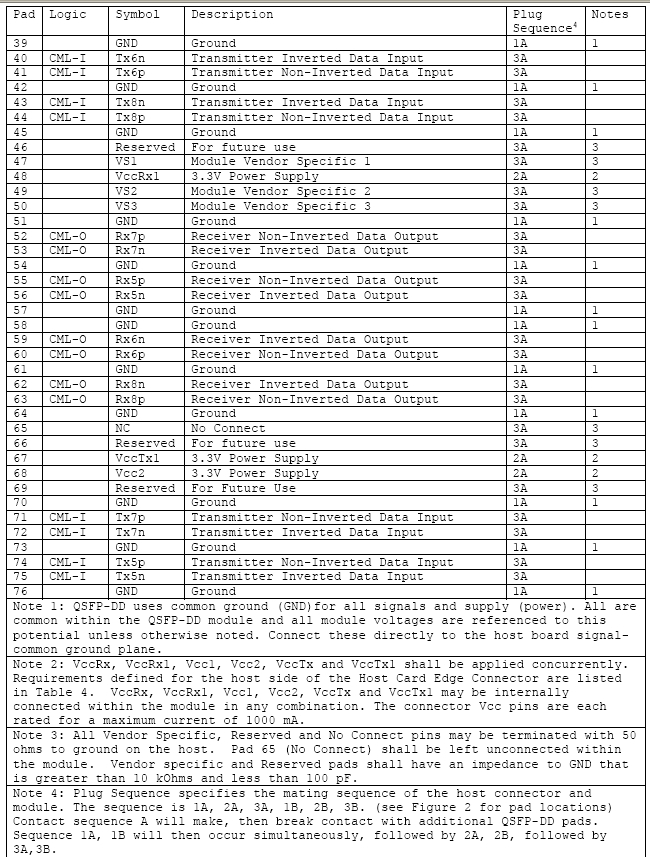

الشكل 2. تفاصيل توصيلات الدبابيس الكهربائية
دبوس ModSelL
إشارة ModSelL هي إشارة دخل يجب توصيلها بجهد Vcc في وحدة QSFP-DD. عندما تكون منخفضة من قِبل المضيف، تستجيب الوحدة لأوامر الاتصال التسلسلي ثنائي الأسلاك. تتيح إشارة ModSelL استخدام عدة وحدات QSFP-DD على ناقل واجهة ثنائي الأسلاك واحد. عندما تكون إشارة ModSelL عالية، لا تستجيب الوحدة لأي اتصال ثنائي الأسلاك من المضيف ولا تُقرّ به.
لتجنب التعارضات، لا يجوز للنظام المضيف محاولة إجراء اتصالات واجهة ثنائية الأسلاك خلال فترة إلغاء تأكيد ModSelL بعد إلغاء تحديد أي وحدات QSFP-DD. وبالمثل، يجب على النظام المضيف الانتظار لمدة لا تقل عن فترة تأكيد ModSelL قبل الاتصال بالوحدة المحددة حديثًا. يجوز أن تتداخل فترات التأكيد والإلغاء لوحدات مختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.
إعادة ضبط رمز التعريف الشخصي
يجب توصيل إشارة ResetL بجهد Vcc في الوحدة. يؤدي انخفاض مستوى إشارة ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) (انظر الجدول 13) إلى إعادة ضبط كاملة للوحدة، مما يعيد جميع إعدادات وحدة المستخدم إلى حالتها الافتراضية.
دبوس وضع التهيئة
إشارة InitMode هي إشارة دخل. يجب رفع إشارة InitMode إلى Vcc في وحدة QSFP-DD. تسمح إشارة InitMode للمضيف بتحديد ما إذا كانت وحدة QSFP-DD ستُهيأ تحت تحكم برمجي من المضيف (عند تفعيل InitMode) أو تحت تحكم مادي من الوحدة (عند إلغاء تفعيل InitMode). في حالة التحكم البرمجي، تبقى الوحدة في وضع الطاقة المنخفضة حتى يُفعّل البرنامج الانتقال إلى وضع الطاقة العالية، كما هو موضح في القسم 7.5. أما في حالة التحكم المادي (عند إلغاء تفعيل InitMode)، فيمكن للوحدة الانتقال مباشرةً إلى وضع الطاقة العالية بعد تهيئة واجهة الإدارة. لا يجوز للمضيف تغيير حالة هذه الإشارة أثناء وجود الوحدة. في تطبيقات QSFP القديمة، تُسمى هذه الإشارة LPMode. راجع SFF-8679 لوصف الإشارة.
دبوس ModPrsL
يجب توصيل مفتاح ModPrsL بجهد Vcc Host على اللوحة المضيفة وتأريضه في الوحدة. يكون مفتاح ModPrsL في حالة "منخفض" عند إدخال الوحدة، وفي حالة "عالي" عند فصلها عن موصل اللوحة المضيفة.
دبوس دولي
IntL هي إشارة خرج. إشارة IntL هي خرج ذو مجمع مفتوح، ويجب توصيلها بجهد Vcc Host على لوحة المضيف. عندما تكون إشارة IntL منخفضة (Low)، فهذا يشير إلى تغيير في حالة الوحدة، أو عطل تشغيلي محتمل في الوحدة، أو حالة حرجة لنظام المضيف. يحدد المضيف مصدر المقاطعة باستخدام واجهة الاتصال التسلسلي ثنائية الأسلاك. يتم إلغاء تفعيل إشارة IntL (High) بعد قراءة جميع علامات المقاطعة المُفعّلة.
ترشيح مصدر الطاقة
ينبغي أن تستخدم اللوحة المضيفة نظام ترشيح مصدر الطاقة الموضح في الشكل 3.

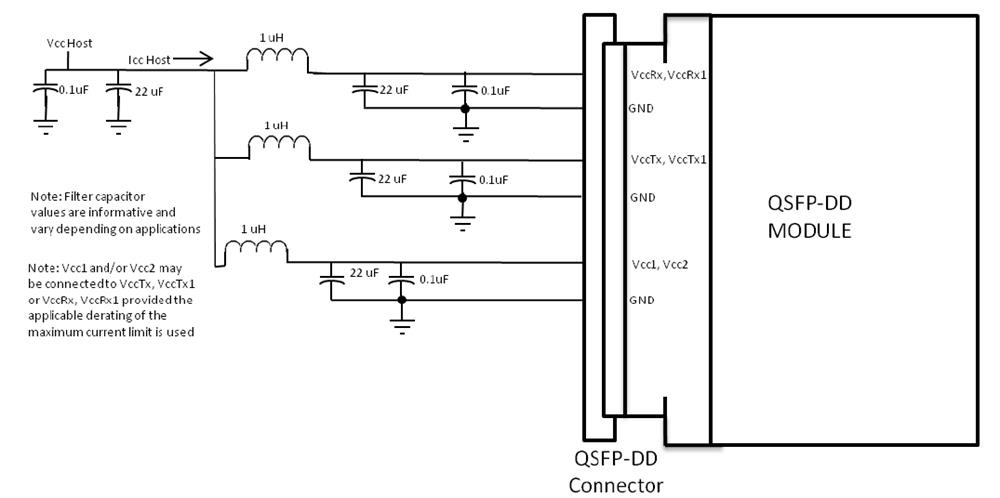

الشكل 3. ترشيح مصدر الطاقة للوحة المضيفة
مسارات الواجهة البصرية وتخصيصها

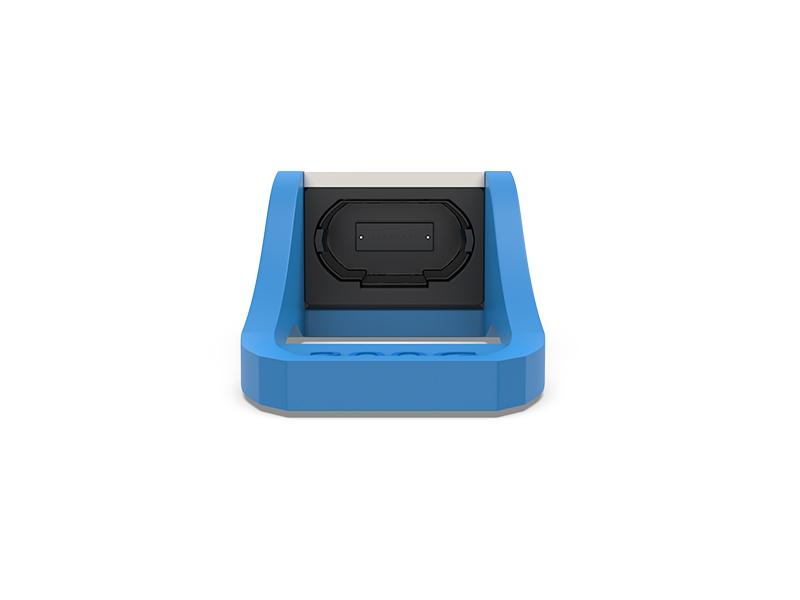

منفذ الواجهة البصرية هو موصل MPO24 ذكر.

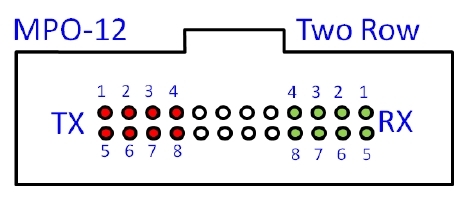

الشكل 4. اتجاه المقبس البصري والقناة
واجهة مراقبة التشخيص
تتوفر وظيفة مراقبة التشخيص الرقمي في جميع منتجات FiberWDM QSFP DD. وتتيح واجهة تسلسلية ثنائية الأسلاك للمستخدم الاتصال بالوحدة.

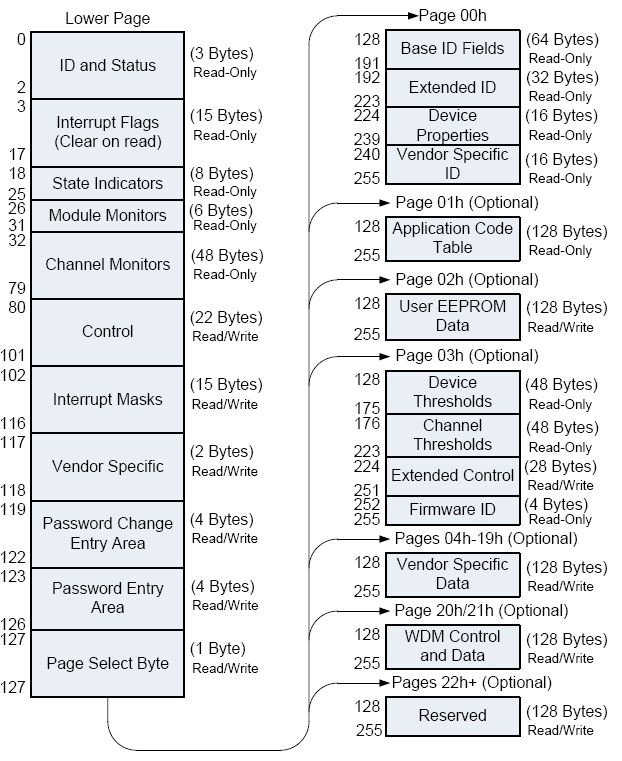

يوضح الشكل 5 بنية الذاكرة. تُقسّم مساحة الذاكرة إلى صفحة عناوين سفلية واحدة بحجم 128 بايت، وصفحات عناوين علوية متعددة. تتيح هذه البنية الوصول السريع إلى العناوين في الصفحة السفلية، مثل علامات المقاطعة والمراقبين. أما البيانات الأقل أهمية من حيث الوقت، مثل معلومات المعرّف التسلسلي وإعدادات العتبة، فتُتاح عبر وظيفة تحديد الصفحة. كما توفر البنية إمكانية توسيع العناوين بإضافة صفحات علوية إضافية حسب الحاجة.
يُستخدم عنوان الواجهة A0xh، ويُستخدم بشكل أساسي للبيانات الحساسة للوقت، مثل معالجة المقاطعات، لتمكين قراءة جميع البيانات المتعلقة بحالة المقاطعة مرة واحدة. بعد تأكيد المقاطعة (IntL)، يمكن للمضيف قراءة حقل العلم لتحديد القناة المتأثرة ونوع العلم.
الشكل 5. خريطة ذاكرة QSFP28

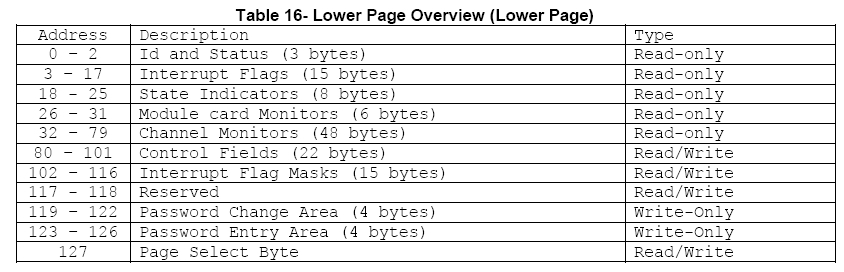

الشكل 6. خريطة الذاكرة المنخفضة

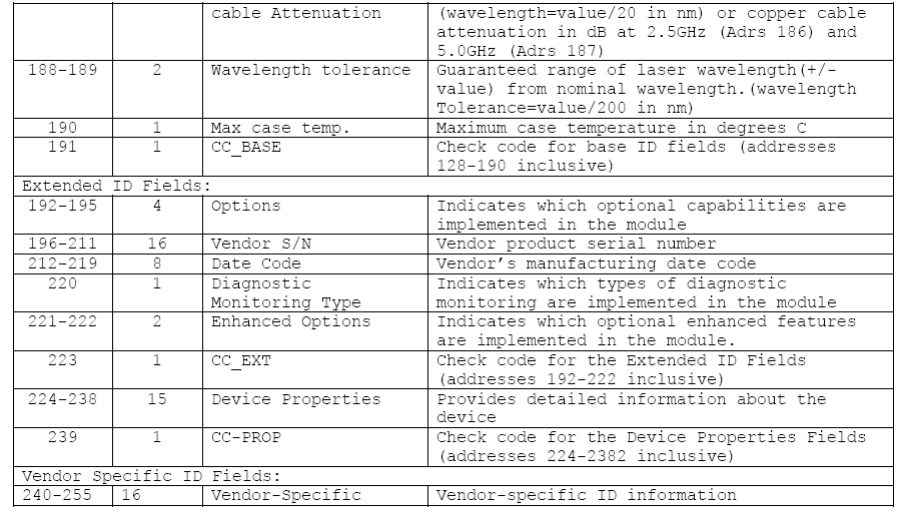

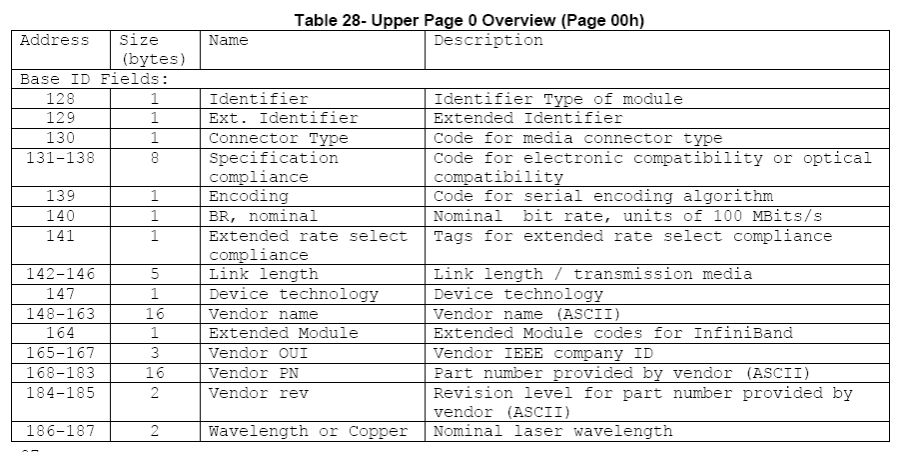

الشكل 7. الصفحة 00 خريطة الذاكرة
توقيت وظائف التحكم الناعم ووظائف الحالة

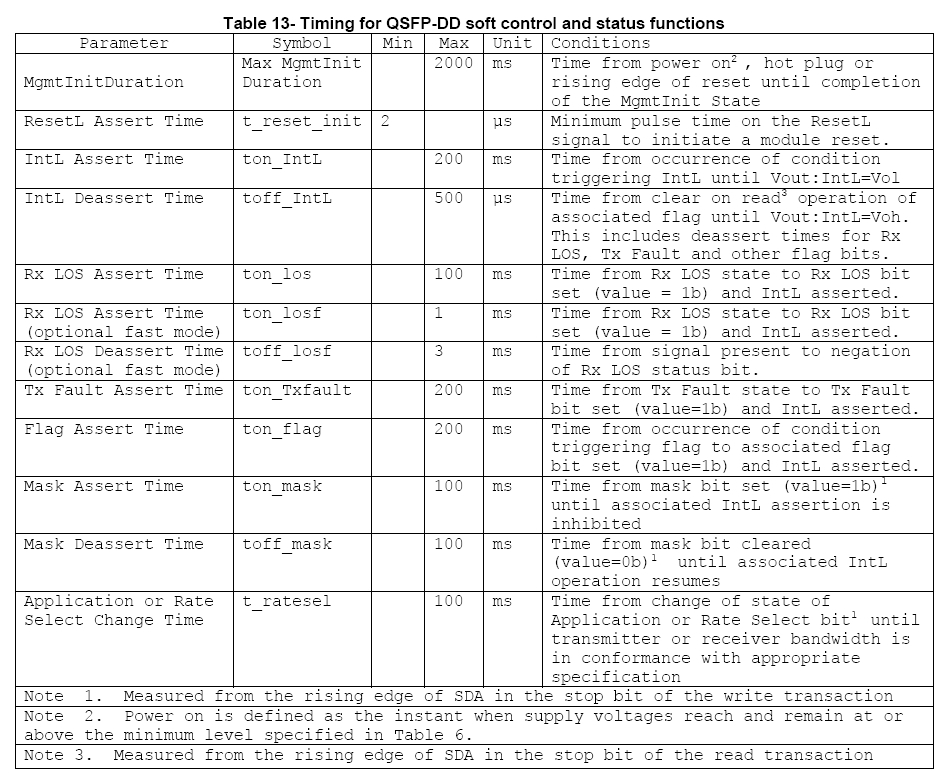

الشكل 8. مواصفات التوقيت
الأبعاد الميكانيكية

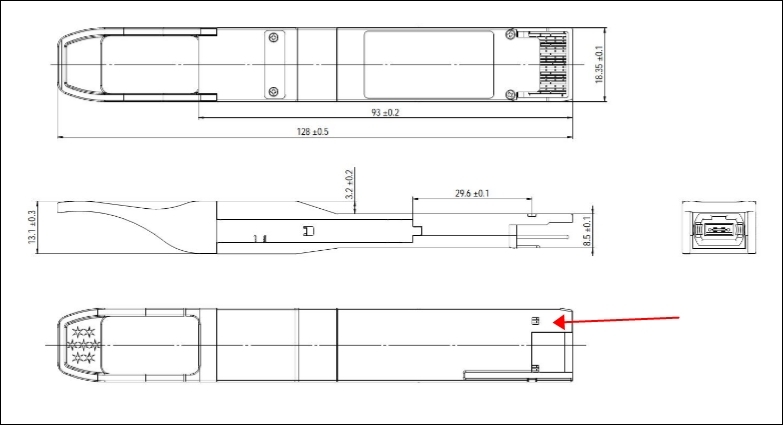

الشكل 10. المواصفات الميكانيكية
الامتثال التنظيمي
منتجات الليزر RQD-200G10-PSM8 هي منتجات من الفئة 1. وهي معتمدة وفقًا للمعايير التالية:
| ميزة | وكالة | معيار |
| سلامة العين من الليزر | إدارة الغذاء والدواء/مركز أجهزة الإشعاع والصحة | CDRH 21 CFR 1040 وإشعار الليزر رقم 50 |
| التوافق الكهرومغناطيسي | لجنة الاتصالات الفيدرالية | 47 CFR FCC الجزء 15 الجزء الفرعي ب |
| التوافق الكهرومغناطيسي | CE-EMC |
EN 55032:2015 EN55035:2017 |
يتوافق مع معايير أداء إدارة الغذاء والدواء الأمريكية لمنتجات الليزر باستثناء الانحرافات وفقًا لإشعار الليزر رقم 50، بتاريخ 24 يونيو 2007.
مراجع
1. QSFP DD MAS Rev4.0
2. إيثرنت 100GBASE-PSM4 IEEE802.3bm
حذر:
قد يؤدي استخدام أدوات التحكم أو إجراء التعديلات أو تنفيذ الإجراءات بخلاف تلك المحددة هنا إلى التعرض للإشعاع الخطير.
معلومات الطلب
| رقم القطعة | وصف المنتج |
| RQD-200G10-PSM8 | QSFP DD، 2x100GBASE-PSM4، موصل MPO، يصل مداه إلى 10 كيلومترات على G.652 |
إشعار هام
تُعدّ أرقام الأداء والبيانات وأي مواد توضيحية واردة في هذه النشرة بيانات نموذجية، ويجب تأكيدها كتابيًا من قِبل شركة FiberWDM قبل تطبيقها على أي طلب أو عقد. ووفقًا لسياسة التحسين المستمر لشركة FiberWDM، قد تتغير المواصفات دون إشعار مسبق.
لا يعني نشر المعلومات الواردة في هذه النشرة إعفاء شركة FiberWDM أو غيرها من حقوق براءات الاختراع أو غيرها من حقوق الحماية. للحصول على مزيد من التفاصيل، يُرجى التواصل مع أي مندوب مبيعات لشركة FiberWDM.
