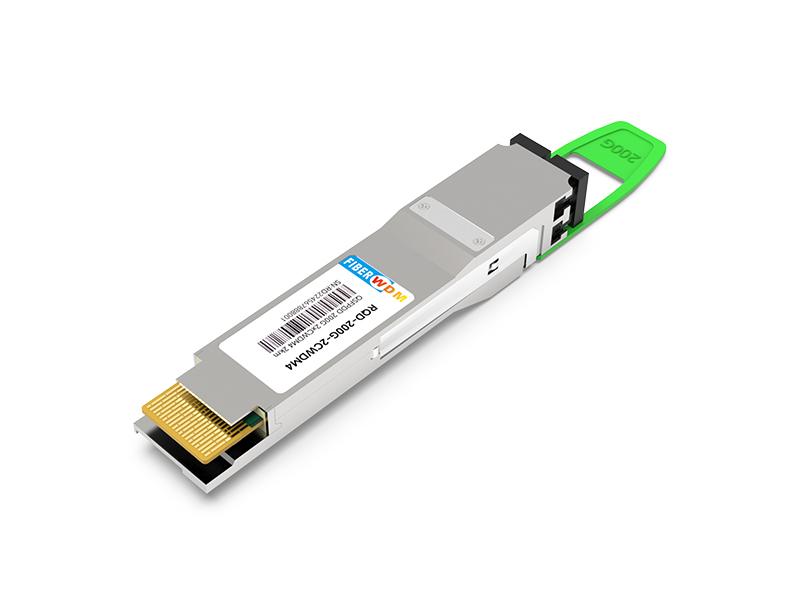

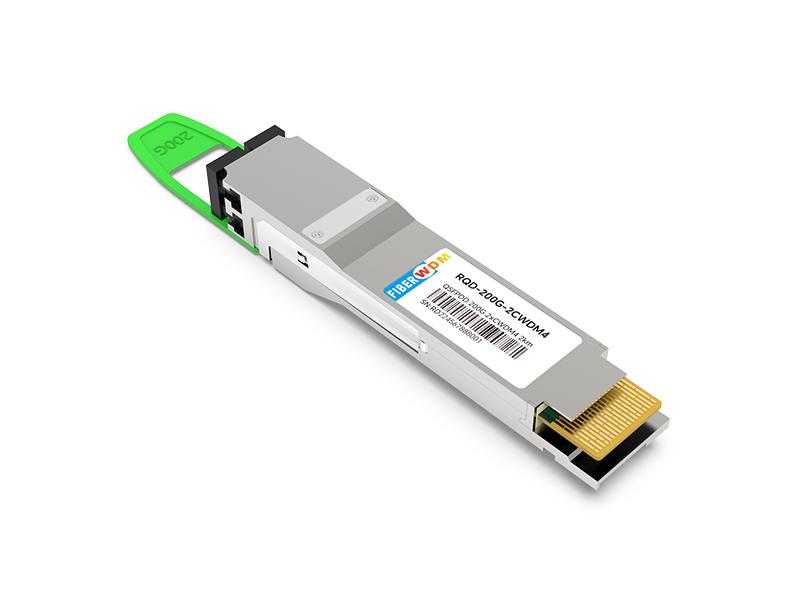

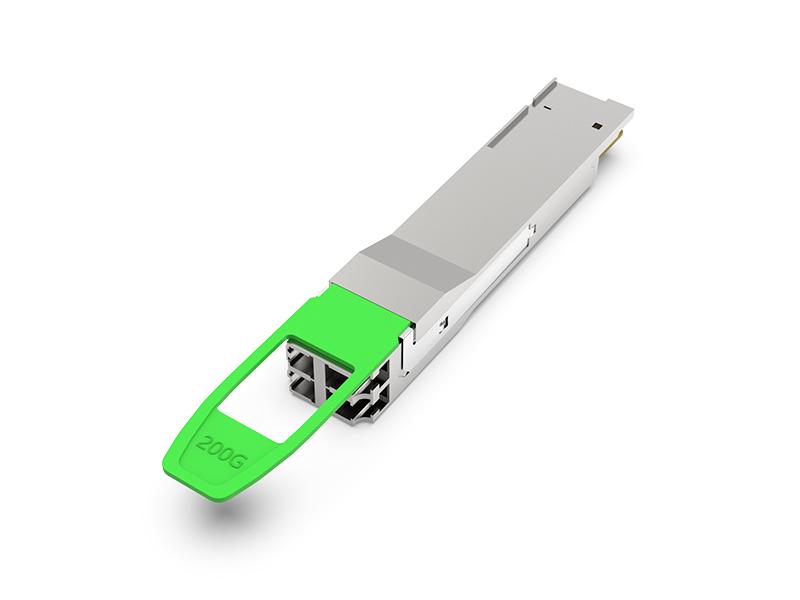

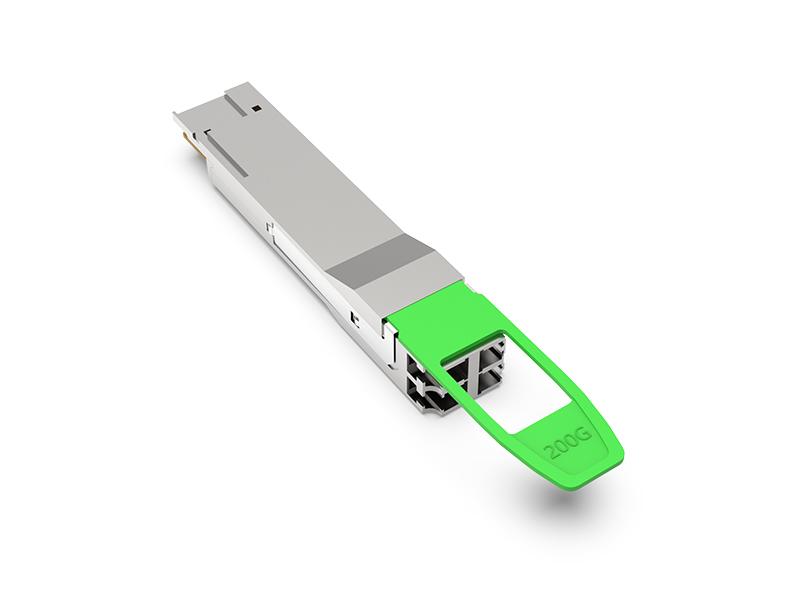

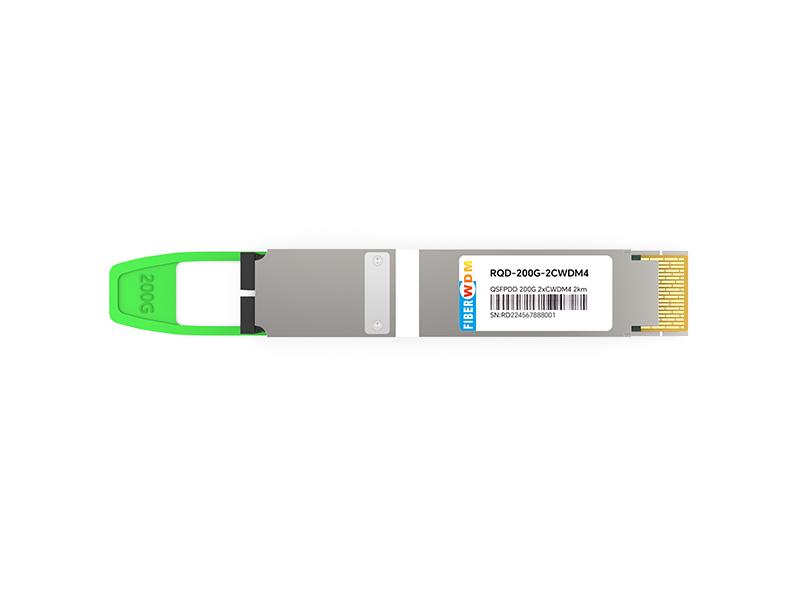

جهاز إرسال واستقبال ضوئي QSFPDD 200G 2xCWDM4 2km

RQD-200G-2CWDM4

سمات

• وحدات إرسال واستقبال ثنائية الاتجاه كاملة بثمانية قنوات
• يدعم معدلات بت إجمالية تبلغ 8 × 25 جيجابت/ثانية
• يدعم معدلات بت إجمالية تصل إلى 8 × 10 جيجابت/ثانية عند الحاجة
• 8 قنوات DFB مع طول موجة 2xCWDM4
• كاشف ضوئي برقم التعريف الشخصي (PIN) ذو 8 قنوات
• دوائر استعادة البيانات الداخلية على قنوات الاستقبال والإرسال
• دعم تجاوز سجل المكالمات
• استهلاك منخفض للطاقة <6.5 واط
• عامل الشكل QSFP DD القابل للتوصيل السريع
• يصل مدى جهاز G.652 SMF إلى 2 كم
• مقابس LC مزدوجة مزدوجة
• درجة حرارة تشغيل العلبة من 0 درجة مئوية إلى +70 درجة مئوية
• جهد مصدر الطاقة 3.3 فولت
• متوافق مع توجيهات RoHS (خالٍ من الرصاص)

التطبيقات

• 200GBASE 2 x CWDM4 Ethernet
• شبكة مركز البيانات

وصف

وحدات الإرسال والاستقبال الضوئية RQD-200G-2CWDM4 من FiberWDM، وهي وحدات 200GE QSFP-DD 2xCWDM4، مصممة للاستخدام في وصلات إيثرنت 2x100G لمسافة 2 كم عبر الألياف أحادية النمط. وهي متوافقة مع معايير QSFP-DD MSA وCWDM4 MSA. تتوفر وظائف التشخيص الرقمي عبر واجهة I2C وفقًا لمواصفات CMIS V4.0. تستطيع هذه الوحدات تحويل 8 قنوات من بيانات الإدخال الكهربائية NRZ بسرعة 25 جيجابت في الثانية إلى 8 قنوات من إشارة NRZ الضوئية بسرعة 25 جيجابت في الثانية (2xCWDM4)، كما تستطيع تحويل 8 قنوات من إشارة NRZ الضوئية بسرعة 25 جيجابت في الثانية (2xCWDM4) إلى 8 قنوات من بيانات الإخراج الكهربائية NRZ بسرعة 25 جيجابت في الثانية. وتتضمن هذه الوحدات دوائر FiberWDM Technologies المُثبتة لضمان موثوقية عالية، وعمر طويل، وأداء متميز، وخدمة متسقة.

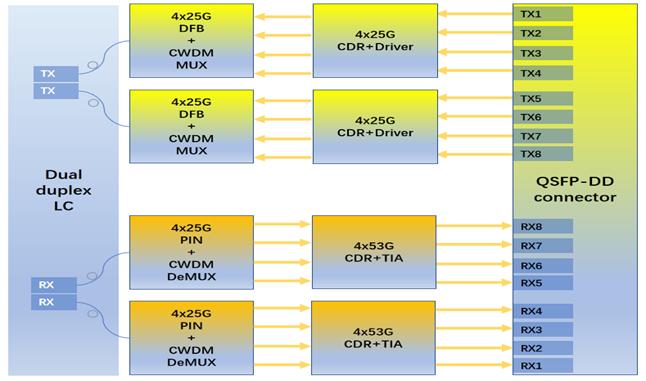

الشكل 1. مخطط كتلة الوحدة

أعلى التقييمات المطلقة

ظروف التشغيل الموصى بها

المواصفات الكهربائية

ملحوظة:

ملاحظة 1. يتم قياس سعة جهد الإدخال التفاضلي بين TxnP و TxnN.

ملاحظة 2. يتم قياس سعة جهد الخرج التفاضلي بين RxnP و RxnN.

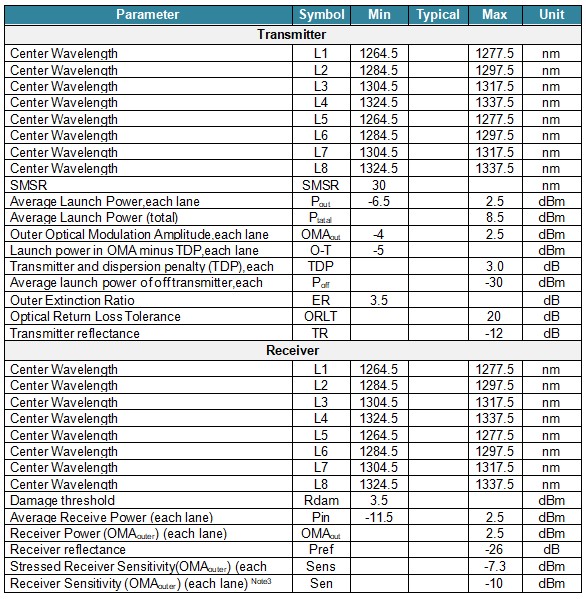

الخصائص البصرية

الجدول 3 - الخصائص البصرية

ملحوظة:

ملاحظة 3. حساسية جهاز الاستقبال (OMA)، كل مسار (كحد أقصى) عند 5 × 10-5 BER هي مواصفات معيارية.

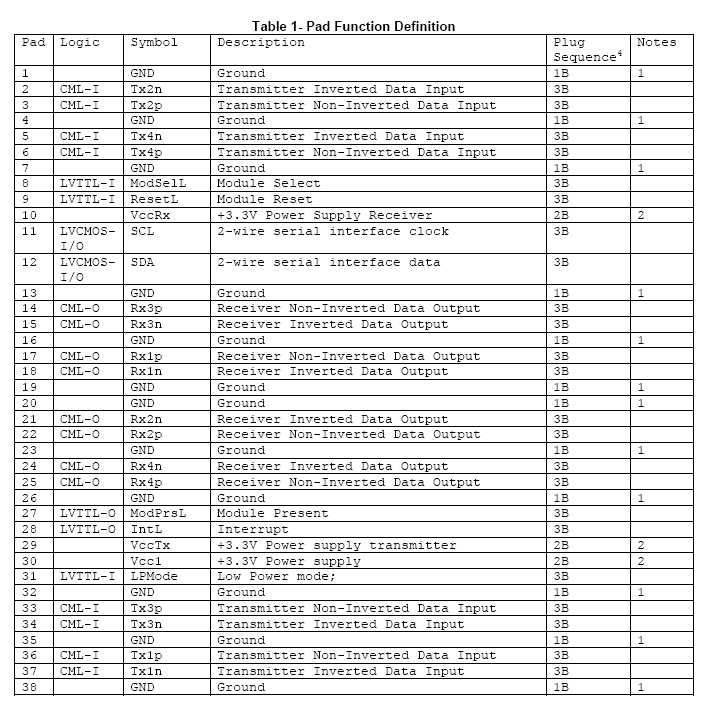

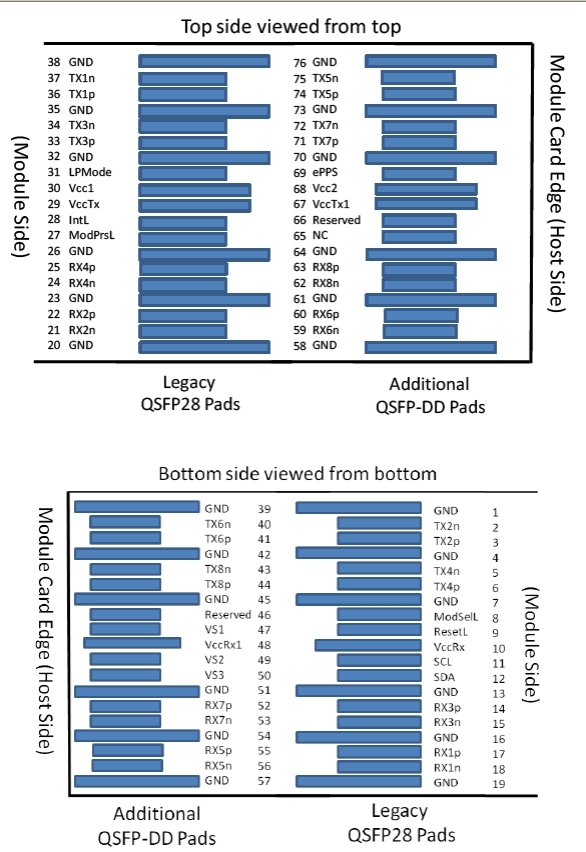

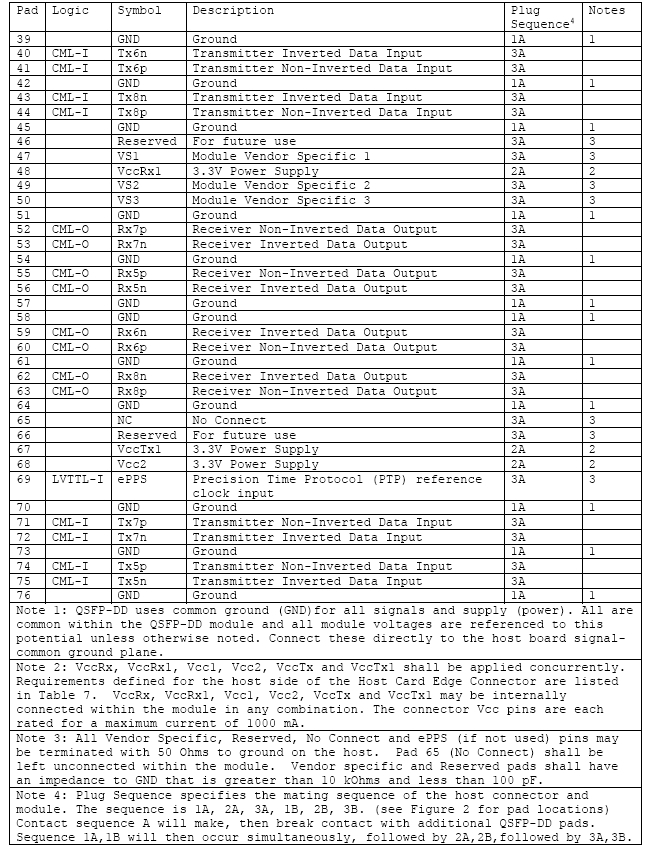

وصف الدبوس

دبوس ModSelL

إشارة ModSelL هي إشارة دخل يتم توصيلها بجهد Vcc في وحدة QSFP-DD. عندما تكون منخفضة (من قِبل المضيف)، تستجيب الوحدة لأوامر الاتصال التسلسلي ثنائي الأسلاك. تتيح إشارة ModSelL استخدام عدة وحدات QSFP-DD على ناقل واجهة ثنائي الأسلاك واحد. عندما تكون إشارة ModSelL عالية (مرتفعة)، لا تستجيب الوحدة لأي اتصال ثنائي الأسلاك من المضيف ولا تُقرّ به.

لتجنب التعارضات، لا يجوز للنظام المضيف محاولة إجراء اتصالات واجهة ثنائية الأسلاك خلال فترة إلغاء تأكيد ModSelL بعد إلغاء تحديد أي وحدات QSFP-DD. وبالمثل، يجب على النظام المضيف الانتظار لمدة لا تقل عن فترة تأكيد ModSelL قبل الاتصال بالوحدة المحددة حديثًا. يجوز أن تتداخل فترات التأكيد والإلغاء لوحدات مختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.

إعادة ضبط رمز التعريف الشخصي

يجب توصيل إشارة ResetL بمصدر الطاقة Vcc في الوحدة. يؤدي انخفاض مستوى إشارة ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى إعادة ضبط الوحدة بالكامل، مما يعيد جميع إعدادات الوحدة الخاصة بالمستخدم إلى حالتها الافتراضية.

دبوس وضع LPMode

إشارة LPMode هي إشارة دخل. يجب توصيل إشارة LPMode بجهد Vcc في وحدة QSFP-DD. تُستخدم إشارة LPMode للتحكم في وضع طاقة الوحدة. راجع القسم 6.3.1.3 من دليل CMIS.

دبوس ModPrsL

يجب توصيل ModPrsL بجهد Vcc Host على اللوحة المضيفة، وخفضه داخل الوحدة. يكون ModPrsL في حالة "منخفض" عند إدخال الوحدة. ويكون في حالة "عالي" عند عدم توصيل الوحدة فعليًا بموصل اللوحة المضيفة، وذلك بفضل مقاومة السحب الموجودة على اللوحة المضيفة.

دبوس دولي

IntL هي إشارة خرج. إشارة IntL هي خرج ذو مجمع مفتوح، ويجب توصيلها بجهد Vcc Host على لوحة المضيف. عندما تكون إشارة IntL منخفضة (Low)، فهذا يشير إلى تغيير في حالة الوحدة، أو عطل تشغيلي محتمل في الوحدة، أو حالة حرجة لنظام المضيف. يحدد المضيف مصدر المقاطعة باستخدام واجهة الاتصال التسلسلي ثنائية الأسلاك. يتم إلغاء تفعيل إشارة IntL (High) بعد قراءة جميع علامات المقاطعة المُفعّلة.

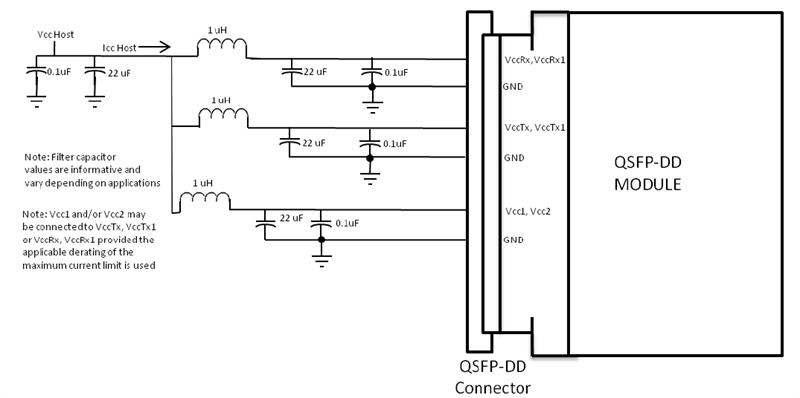

ترشيح مصدر الطاقة

ينبغي أن تستخدم اللوحة المضيفة نظام ترشيح مصدر الطاقة الموضح في الشكل 3.

الشكل 3. ترشيح مصدر الطاقة للوحة المضيفة

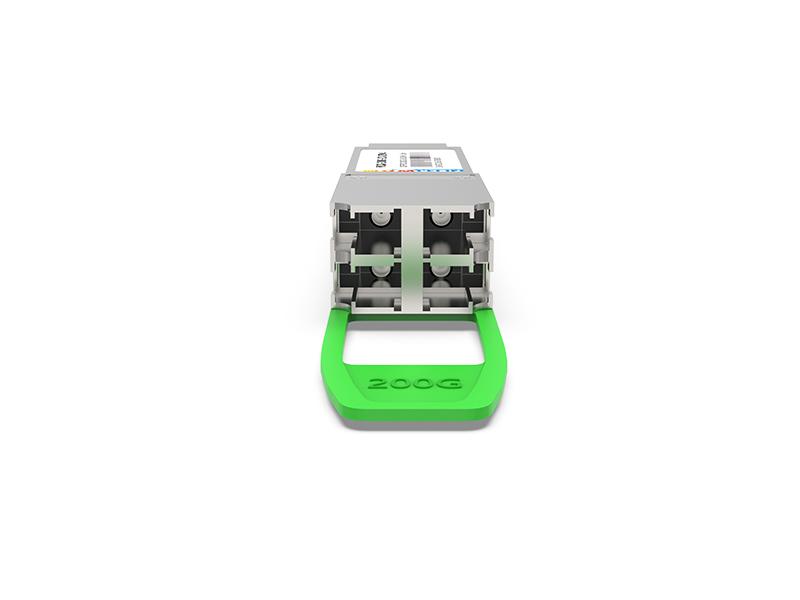

مسارات الواجهة البصرية وتخصيصها

منفذ الواجهة البصرية هو موصل LC مزدوج مزدوج.

الشكل 4. وعاء بصري

واجهة مراقبة التشخيص

تتوفر وظيفة مراقبة التشخيص الرقمي في جميع منتجات FiberWDM QSFP DD. كما تتوفر واجهة تسلسلية ثنائية الأسلاك لتمكين المستخدم من الاتصال بالوحدة.

بنية الذاكرة ورسم الخرائط

بسبب محدودية العناوين ذات الثمانية بت، فإن ذاكرة الإدارة التي يمكن الوصول إليها مباشرة من قبل المضيف تصل إلى 256 بايت، والتي تنقسم إلى ذاكرة سفلية (العناوين من 00h إلى 7Fh) وذاكرة علوية (العناوين من 80h إلى FFh).

تتطلب جميع الوحدات، باستثناء الوحدات الأساسية، ذاكرة إدارة قابلة للعنونة أكبر. ويتم دعم ذلك من خلال بنية صفحات بحجم 128 بايت، بالإضافة إلى آلية لربط أي من صفحات الـ 128 بايت ديناميكيًا من مساحة ذاكرة إدارة داخلية أكبر إلى الذاكرة العليا - وهي مساحة الذاكرة القابلة للعنونة الخاصة بالمضيف.

يوضح الشكل 5 بنية عنونة ذاكرة الإدارة الداخلية الإضافية. تُرتّب ذاكرة الإدارة داخل الوحدة على شكل مساحة عنوان فريدة ومتاحة دائمًا من المضيف، سعتها 128 بايت (الذاكرة السفلية)، وعلى شكل مساحات عناوين فرعية علوية متعددة، سعة كل منها 128 بايت (الصفحات)، حيث تُختار واحدة منها فقط لتكون مرئية للمضيف في الذاكرة العلوية. يُمكن اختيار مستوى ثانٍ من الصفحات للصفحات التي توجد منها عدة نسخ (على سبيل المثال، عند وجود مجموعة من الصفحات تحمل نفس رقم الصفحة).

يدعم هذا الهيكل ذاكرة مسطحة بسعة 256 بايت لوحدات النحاس السلبية، ويتيح الوصول السريع إلى العناوين في الذاكرة السفلية، مثل المؤشرات والمراقبات. أما البيانات الأقل أهمية من حيث الوقت، مثل معلومات المعرف التسلسلي وإعدادات العتبة، فتتوفر عبر وظيفة تحديد الصفحة في الصفحة السفلية. بالنسبة للوحدات الأكثر تعقيدًا التي تتطلب سعة أكبر من ذاكرة الإدارة، يحتاج المضيف إلى استخدام تعيين ديناميكي للصفحات المختلفة في مساحة عناوين الذاكرة العلوية القابلة للعنونة، عند الحاجة.

ملاحظة: صُممت خريطة ذاكرة الإدارة بشكل كبير على غرار خريطة ذاكرة QSFP. وقد تم تعديل هذه الخريطة لاستيعاب 8 مسارات كهربائية وتقليل مساحة الذاكرة المطلوبة. ويُستخدم أسلوب العنوان الواحد كما هو الحال في QSFP. كما تُستخدم تقنية الترحيل لتمكين التفاعلات الحساسة للوقت بين المضيف والوحدة.

الصفحات المدعومة

يُعدّ جزء أساسي بحجم 256 بايت من خريطة ذاكرة الإدارة إلزاميًا لجميع الأجهزة المتوافقة مع معيار CMIS. أما الأجزاء الأخرى، فهي متاحة فقط لوحدات الذاكرة المُقسّمة إلى صفحات، أو عند إعلانها من قِبل الوحدة. راجع CMIS الإصدار 4.0 للاطلاع على تفاصيل إعلان مساحات ذاكرة الإدارة المدعومة.

على وجه الخصوص، يُشترط دعم الذاكرة السفلية والصفحة 00h لجميع الوحدات، بما في ذلك كابلات النحاس السلبية. ولذلك، يتم تنفيذ هذه الصفحات دائمًا. كما يُشترط دعم إضافي للصفحات 01h و02h والبنك 0 من الصفحتين 10h و11h لجميع وحدات الذاكرة المُصفحة.

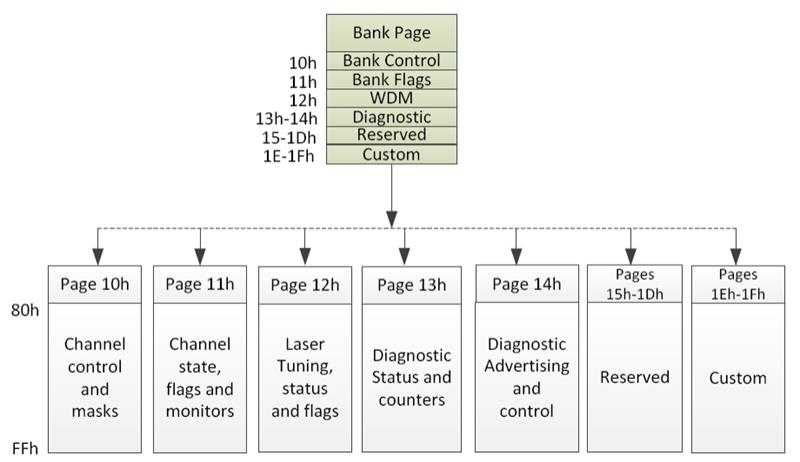

يُوفّر البنك 0 من الصفحات 10h-1Fh سجلات خاصة بالمسارات الثمانية الأولى، ويُوفّر كل بنك إضافي دعمًا لثمانية مسارات أخرى. مع ذلك، تجدر الإشارة إلى أن توزيع المعلومات على البنوك قد يكون خاصًا بكل صفحة، وقد لا يرتبط بتجميع البيانات لثمانية مسارات.

يُتيح هذا الهيكل توسيع مساحة العناوين لأنواع معينة من الوحدات النمطية عن طريق تخصيص صفحات إضافية، بالإضافة إلى مجموعات إضافية من الصفحات.

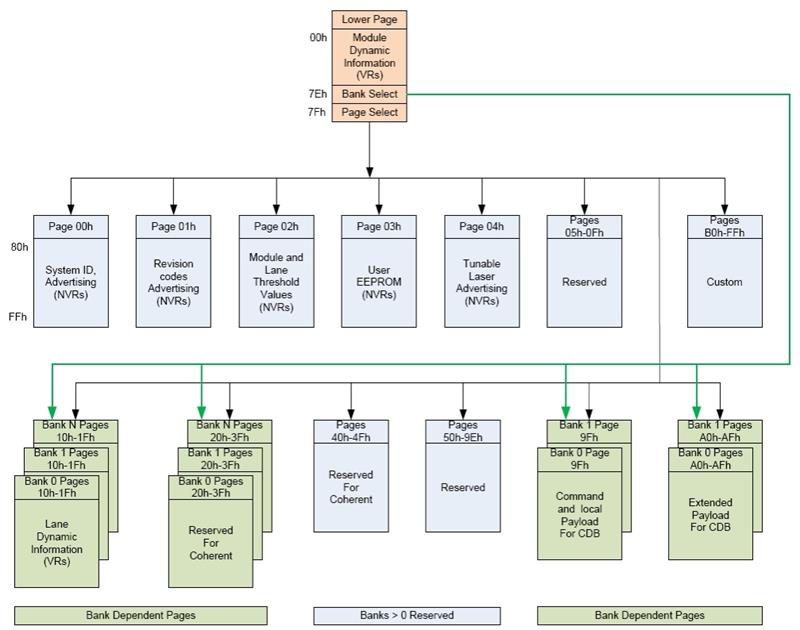

الشكل 5. خريطة ذاكرة QSFP DD

الأبعاد الميكانيكية

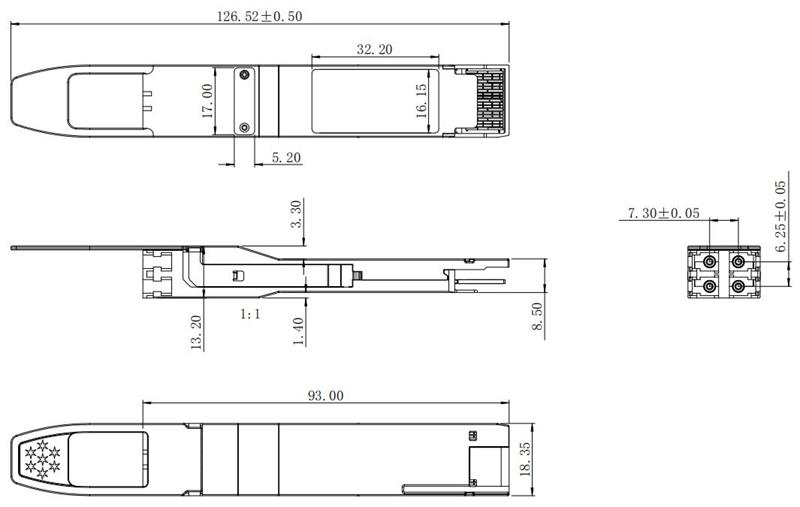

الشكل 6. المواصفات الميكانيكية

الامتثال التنظيمي

أجهزة الإرسال والاستقبال FiberWDM RQD-200G-2CWDM4 هي منتجات ليزر من الفئة 1. وهي معتمدة وفقًا للمعايير التالية:

مراجع

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. التوجيه 2011/65/EU الصادر عن البرلمان الأوروبي والمجلس، "بشأن تقييد استخدام بعض المواد الخطرة في المعدات الكهربائية والإلكترونية"، 1 يوليو 2011.

حذر:

قد يؤدي استخدام أدوات التحكم أو إجراء التعديلات أو تنفيذ الإجراءات بخلاف تلك المحددة هنا إلى التعرض للإشعاع الخطير.

معلومات الطلب
