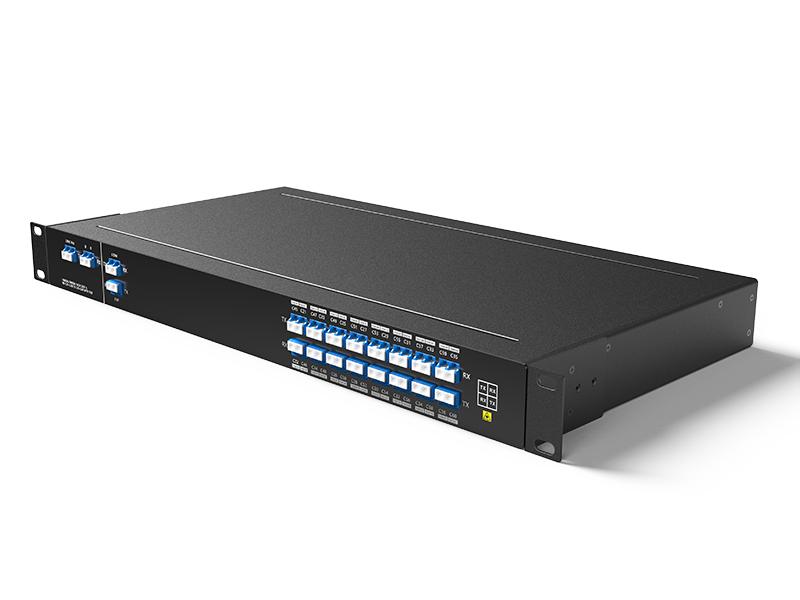

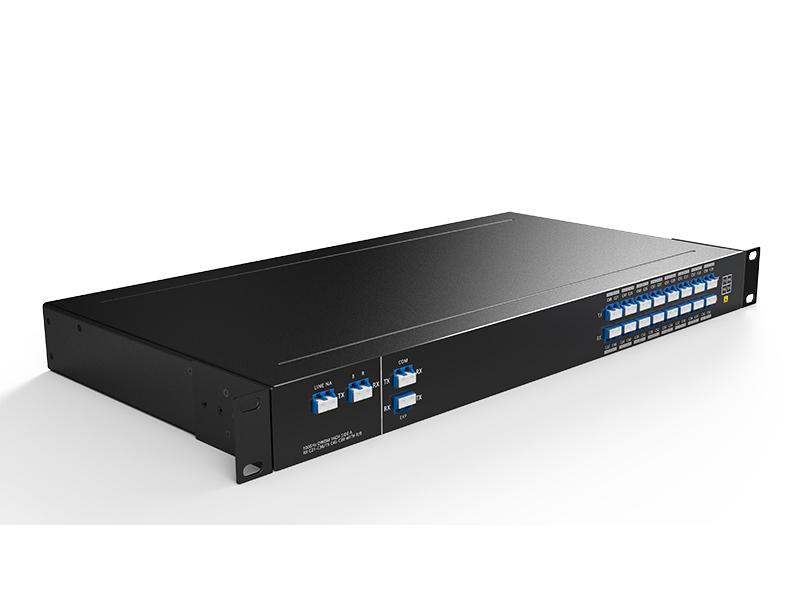

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 16 قناة (32 موجة)، مع مُرشِّح R/B، وLC/UPC، ووحدة رف 1U
يُستخدم مُضاعِف/مُزيل الإرسال DWDM ذو 16 قناة (32 موجة) مع مرشح أزرق وأحمر (R/B) في أزواج، وهو من تصميم الألياف الضوئية بتقنية WDM في الجانب أ، تكون الموجات كالتالي: RX C21 إلى C36 (1560.61 نانومتر ~ 1548.51 نانومتر)، TX C45 إلى C60 (1541.35 نانومتر ~ 1529.55 نانومتر)؛ وفي الجانب ب، تكون الموجات كالتالي: RX C45 إلى C60 (1541.35 نانومتر ~ 1529.55 نانومتر)، TX C21 إلى C36 (1560.61 نانومتر ~ 1548.51 نانومتر). وبالاقتران مع مضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذي 20 قناة دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
لذلك يتم استخدامه بشكل كبير في المجالات التي تُعد فيها موارد الألياف الضوئية نادرة، مثل البث التلفزيوني والإذاعي، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
لوحة المنتج

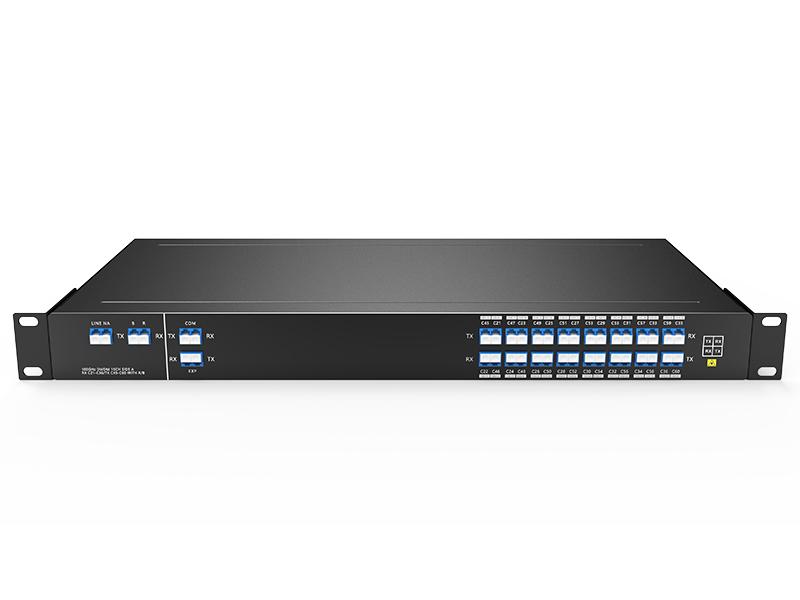

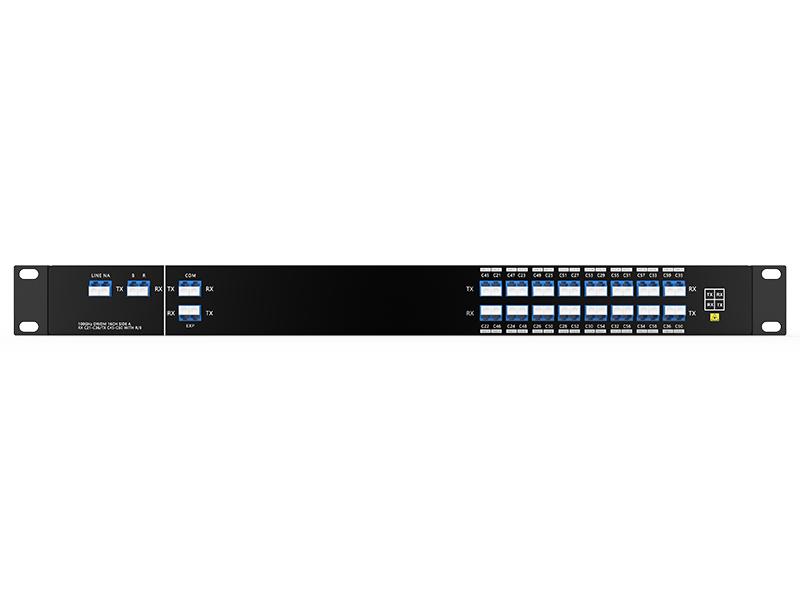

مُضاعِف/مُزيل مُضاعِف DWDM ذو 16 قناة، استقبال من C21 إلى C36/ إرسال من C45 إلى C60 مع جانب R/B A
|
|

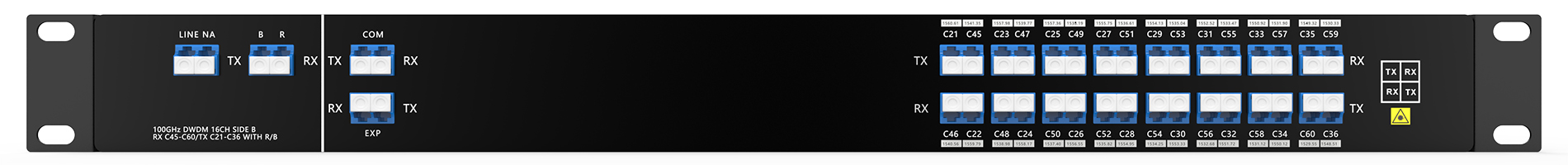

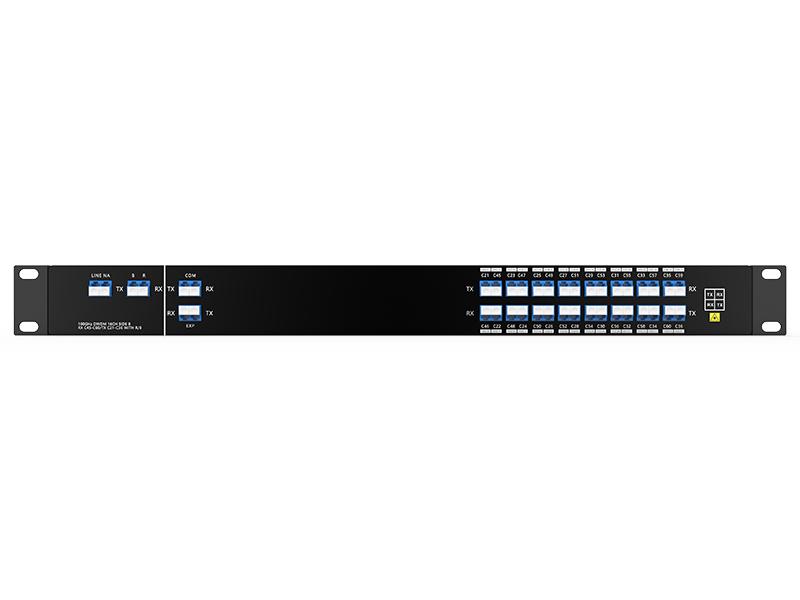

مُضاعِف/مُزيل مُضاعِف DWDM ذو 16 قناة، استقبال C45 إلى C60/ إرسال C21 إلى C36 مع الجانب الأيمن/الأيسر B
لاين لينك
|
|

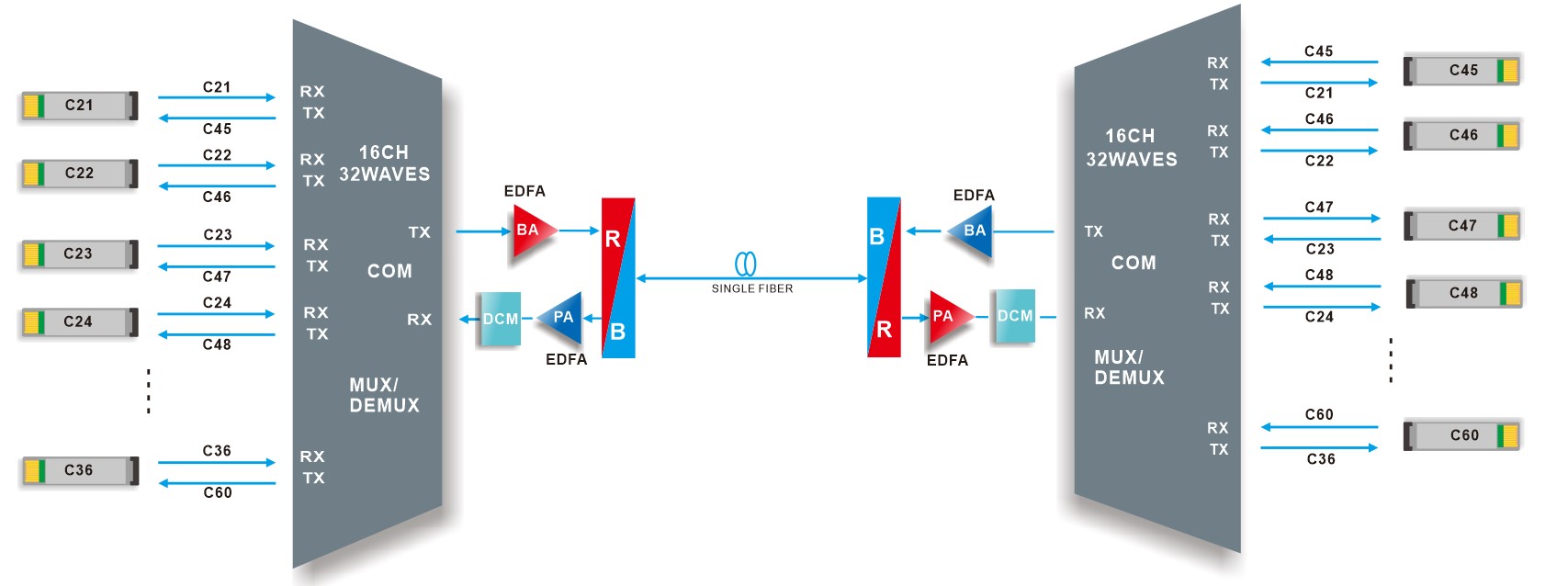

مُضاعِف/مُزيل مُضاعِف DWDM ذو 16 قناة مع مُضخِّم إشارة يمين/يسار ومُضخِّم ألياف ضوئية مُطعَّم بالإربيوم لنقل ثنائي الاتجاه عبر ألياف ضوئية أحادية لمسافات طويلة
في عمليات الإرسال من نقطة إلى نقطة لمسافات طويلة، إذا لم يكن هناك مكون R/B في نظام DWDM في نقل ثنائي الاتجاه عبر ليف ضوئي واحد، فلا يمكن إضافة مضخم EDFA إلى النظام. لحل هذه المشكلة، قمنا بتصميم مكون R/B في نظام DWDM. الجهاز سلبي تمامًا، ويدعم 16 قناة مختلفة في نقل ثنائي الاتجاه من نقطة إلى نقطة عبر ليف ضوئي واحد، لذا فهو يُستخدم على نطاق واسع في المجالات التي تفتقر إلى موارد الألياف الضوئية وتتطلب مسافات طويلة، مثل البث التلفزيوني، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
32 موجة C21-C36/C45-C60 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال في DWDM |
≤ 3.5 ديسيبل |
فقدان الاتصال في DWDM |
≤6 ديسيبل |
|
تموج نطاق التمرير |
≤ 0.5 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
غير متجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
فقد الإدخال عند R/B |
اجتياز: ≤ 0.6 ديسيبل الانعكاس: ≤ 0.8 ديسيبل |
عزلة@R/B |
اجتياز الاختبار: ≥30 ديسيبل مستوى الانعكاس: ≥15 ديسيبل |
|
الوزن الصافي |
3 كجم |

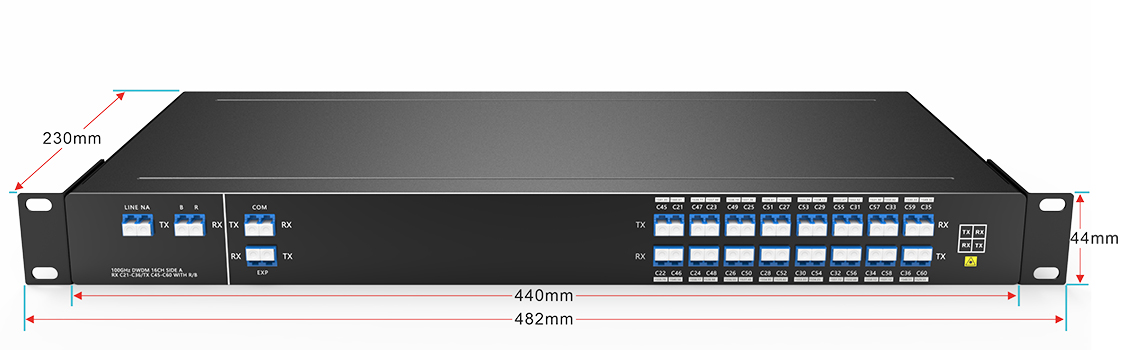

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
رف 1U مقاس 19 بوصة
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM32-1U01-C2160-RB |
مُضاعِف/مُفكِّك إشارات DWDM ذو 16 قناة و32 موجة (استقبال C21-C36/ إرسال C45-C60) مع مُكوِّن R/B، ألياف ضوئية مفردة، LC/UPC، جانب الرف A 1U |
|
DD32-1U01-C2160-RB |
مُضاعِف/مُفكِّك إشارات DWDM ذو 16 قناة و32 موجة (استقبال C21-C36/ إرسال C45-C60) مع مُكوِّن R/B، ألياف أحادية، LC/UPC، جانب الرف B 1U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
