يدعم منفذ 1310 نانومتر تقنية 10G ثنائية الاتجاه 1270/1330 نانومتر
مُضاعِف/مُفكِّك إشارة DWDM أحادي الألياف، 8 قنوات، 16 موجة، مع شاشة عرض، 1310 نانومتر ومنفذ EXP، LC/UPC، وحدة رف 1U
يتم استخدام مُضاعِف/مُزيل الإرسال DWDM ذو 8 قنوات (16 موجة) بطول موجي 1310 نانومتر في أزواج، وهو من تصميم FIBERWDM، في الجانب A، الموجات هي: RX C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، TX C45 إلى C52 (1541.35 نانومتر ~ 1535.82 نانومتر)؛ وفي الجانب B، الموجات هي: RX C45 إلى C52 (1541.35 نانومتر ~ 1535.82 نانومتر)، TX C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر).
و IL<0.8dB لمنفذ 1310nm، ونطاق تمريره ±50nm، لذا يمكنه دعم إشارة 10G BIDI 1270/1330 واحدة.

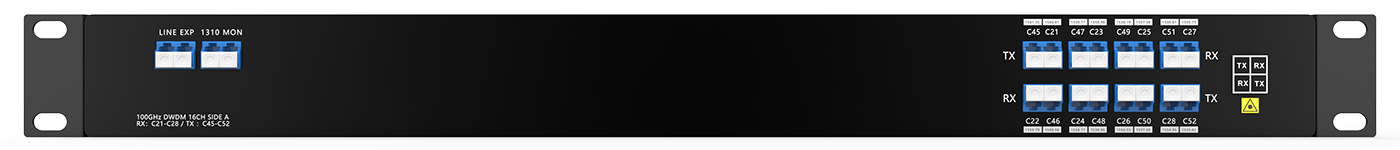

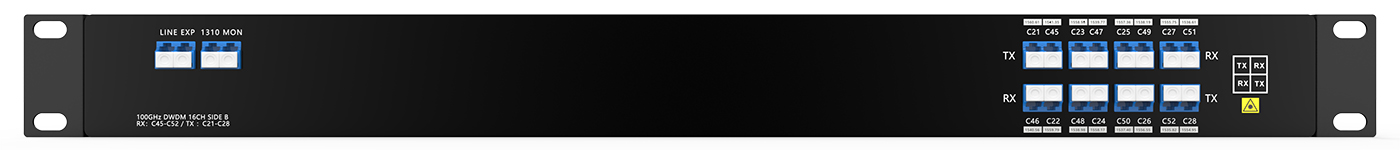

لوحة المنتج

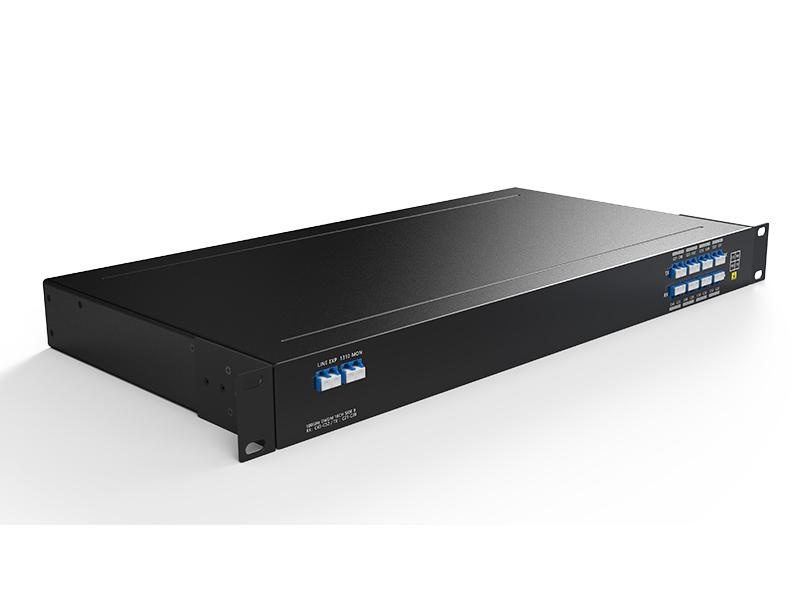

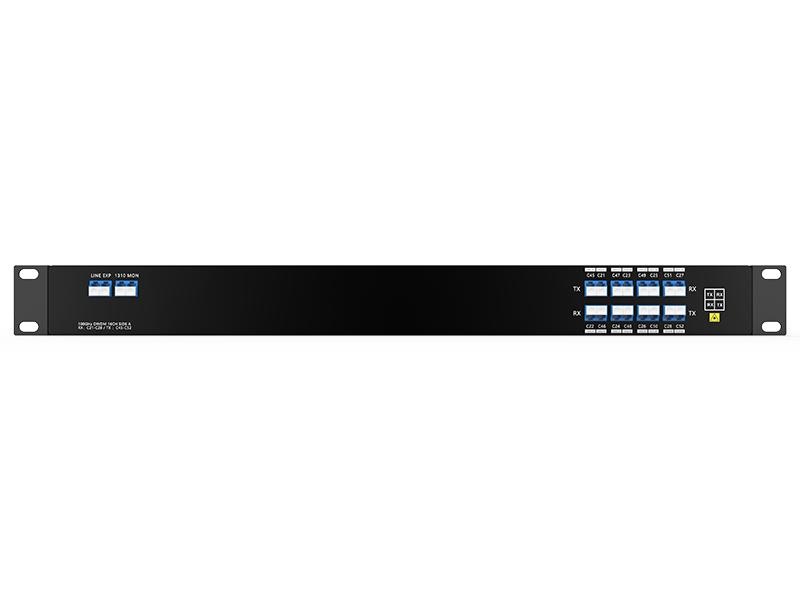

مُضاعِف/مُزيل مُضاعِف DWDM ذو 8 قنوات، جانب الألياف الأحادية A

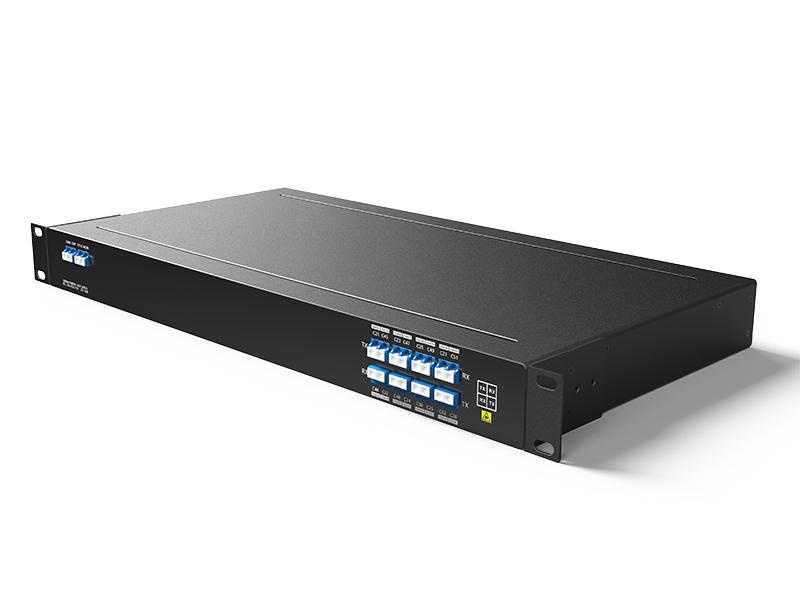

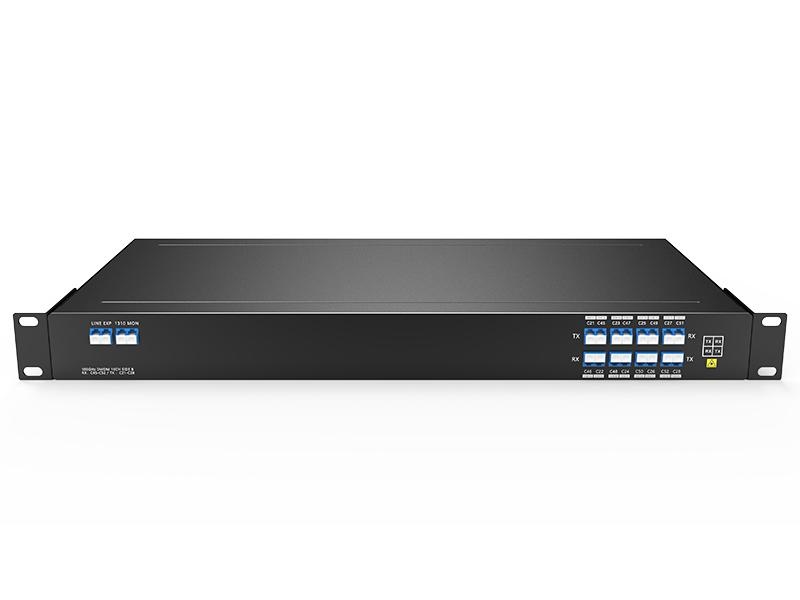

مُضاعِف/مُزيل مُضاعِف DWDM ذو 8 قنوات، جانب الألياف الضوئية B

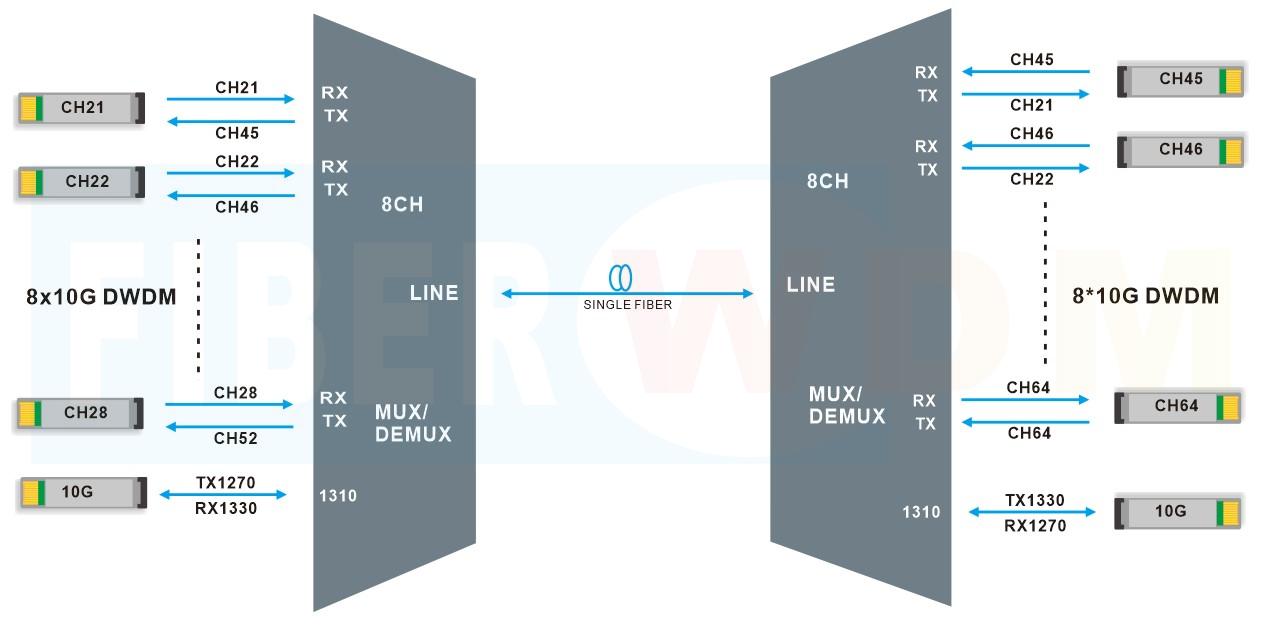

لاين لينك
إرسال عبر الألياف الضوئية أحادية القناة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
يدعم 9 قنوات مختلفة في ألياف بصرية واحدة لنقل البيانات من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات 16 موجة C21-C28/C45-C52 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 3.5 ديسيبل |
فقدان الاتصال |
≤ 4.5 ديسيبل |
|
تمرير المنفذ 1310 نانومتر عرض النطاق الترددي |
1260 نانومتر ~ 1360 نانومتر |
فقد الإدخال @ منفذ 1310 |
≤ 0.8 ديسيبل |
|
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥ 45 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
3.5 كجم |

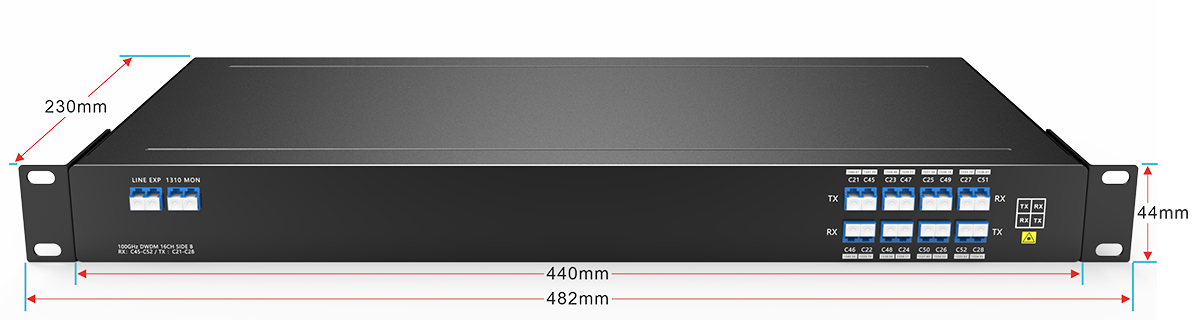

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM16-1U01-C2152-31M-A |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C21-C28/إرسال C45-C52) مع شاشة عرض، 1310 نانومتر، وألياف ضوئية أحادية، LC/UPC، وحدة رف 1U، الجانب A |
|
DD16-1U01-C2152-31M-B |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C45-C52/إرسال C21-C28) مع شاشة عرض، 1310 نانومتر، وألياف ضوئية أحادية، LC/UPC، وحدة رف 1U، الجانب B |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
