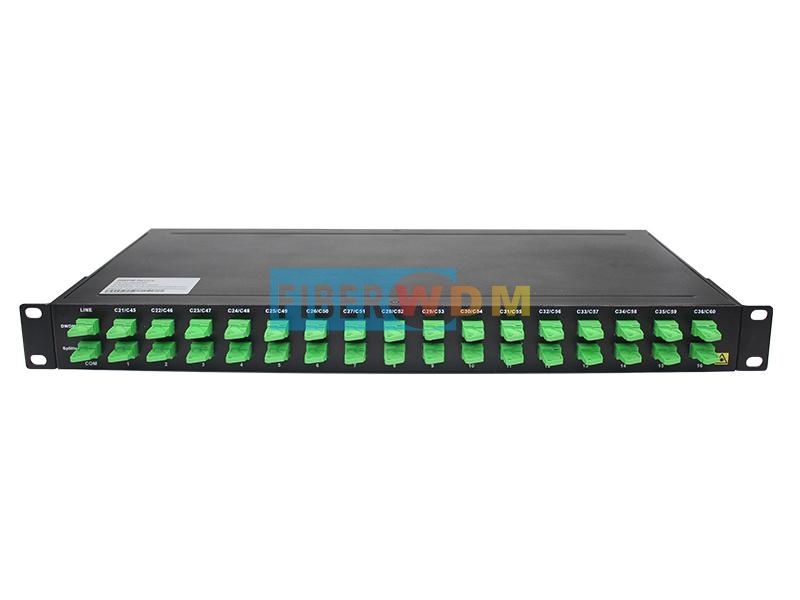

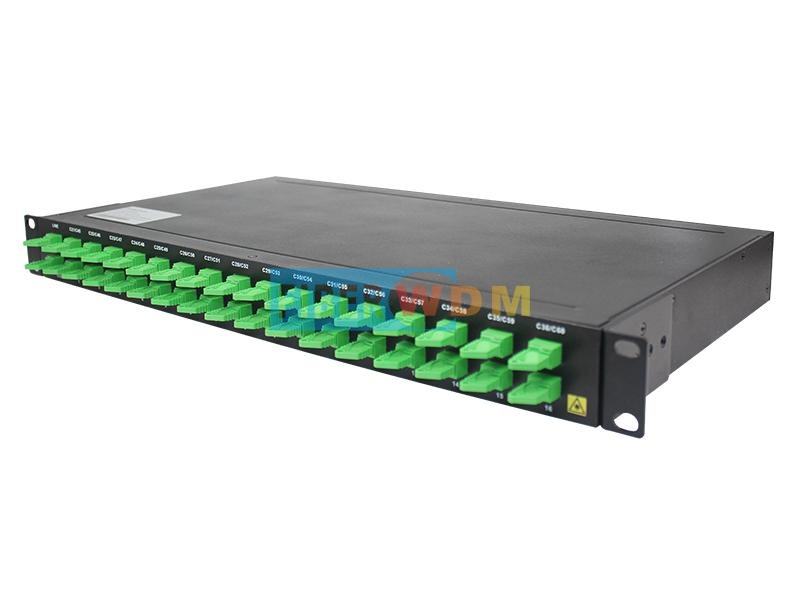

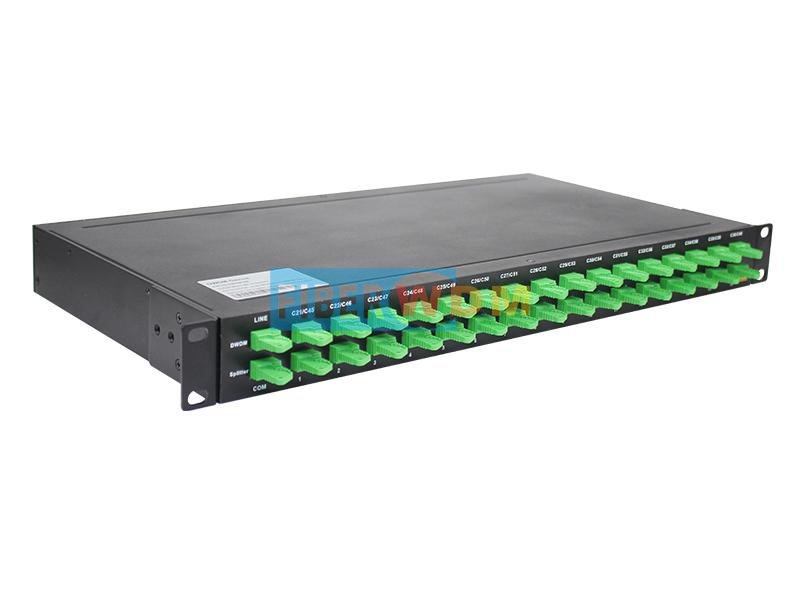

مُضاعِف DWDM ثنائي الاتجاه أحادي الألياف ذو 16 قناة ومُقسِّم PLC 1×16، E2000/APC، وحدة رف 1U
مُضاعِف الإرسال ثنائي الاتجاه ذو الألياف المفردة ذو 16 قناة بتقنية DWDM، وهو من تصميم الألياف الضوئية بتقنية WDM ، الموجات هي: C21 إلى C36 و C45 إلى C60؛ ويدعم كل منفذ موجتين، مثل C21/C45، لنقل الأعمال ثنائي الاتجاه على ليف واحد.

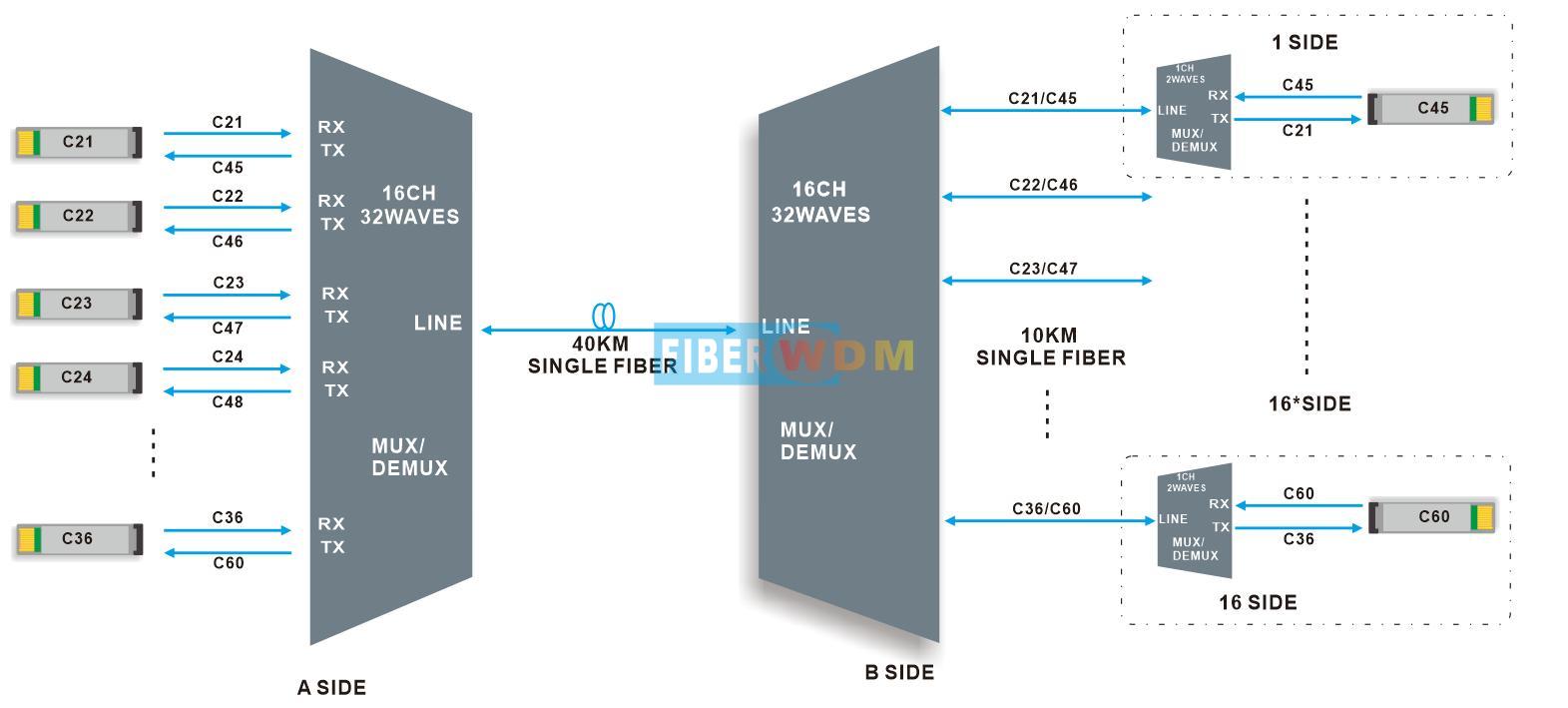

طلب للحصول على 16 قناة DWDMBi-direction
|
|
إرسال ثنائي الاتجاه عبر الألياف الضوئية أحادية القناة بتقنية 16CHDWDM MUX/DEMUX
16 قناة مُضاعِف DWDM يدعم جهاز فك التشفير (DEMUX) 16 قناة مختلفة في نقل ثنائي الاتجاه من نقطة إلى نقطة عبر ألياف بصرية واحدة.
يُستخدم بشكل كبير في المجالات التي تتطلب موارد ألياف بصرية نادرة، مثل البث التلفزيوني والإذاعي، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
لوحة المنتج

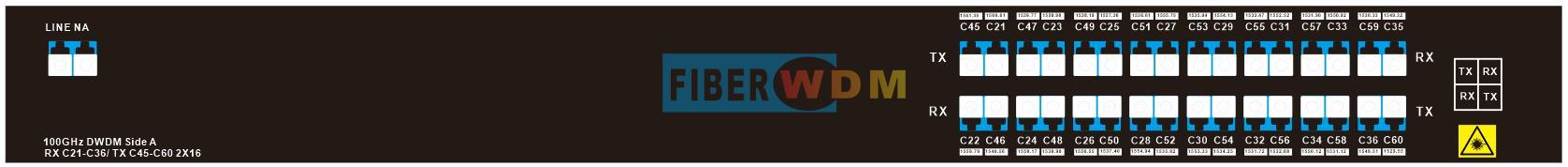

16 قناة DWDM MUX DEMUX ألياف ضوئية مفردة LC/UPC جانب A

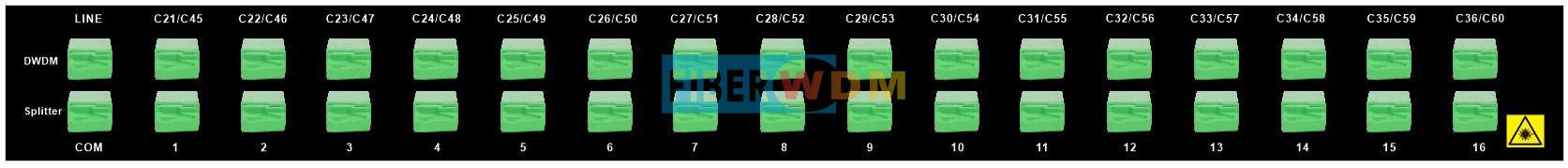

مُضاعِف DWDM أحادي الألياف ثنائي الاتجاه 16 قناة ومُقسِّم PLC 1X16 E2000/APC الجانب B

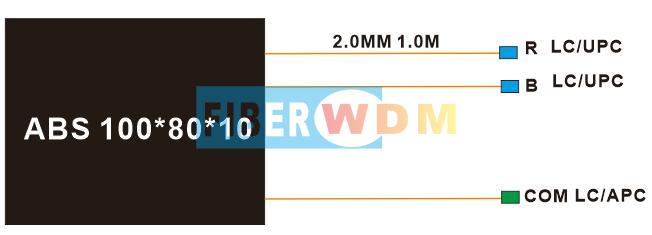

كابل ألياف ضوئية أحادي القناة بتقنية DWDM، قطر 2.0 مم، طول 1.0 متر، مصنوع من مادة ABS، أبعاده 100 × 80 × 10 مم، عدد الجوانب في العلبة: 1-16
مواصفات المنتج
|
16 قناة DWDM BIDI |
|||
|
الطول الموجي |
32 موجة C21-C36/C45-C60 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
AAWG (Gaussian) |
|
فقد الإدخال |
≤4.0 ديسيبل |
تموج نطاق التمرير |
≤ 0.5 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
خسارة العودة |
≥ 40 ديسيبل |
|
التوجيه |
≥ 40 ديسيبل |
وضع الاستقطاب تشتت |
≤ 0.1ps |
|
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
غير متجاور ≥30 ديسيبل
|
|
مُقسِّم PLC |
|||
|
مُقسِّم PLC |
1X16 |
فقد الإدخال |
≤13.5 ديسيبل |
|
فقدان العودة (ديسيبل) |
≥50 ديسيبل |
الفقد المعتمد على الاستقطاب (ديسيبل) |
≤0.2 ديسيبل |
|
التوجيه (ديسيبل) |
≥55 ديسيبل |
الفقد المعتمد على الطول الموجي (ديسيبل) |
≤0.5 ديسيبل |
|
رف 1U |
|||
|
موصل |
E2000/APC و LC/UPC |
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
3.5 كجم |

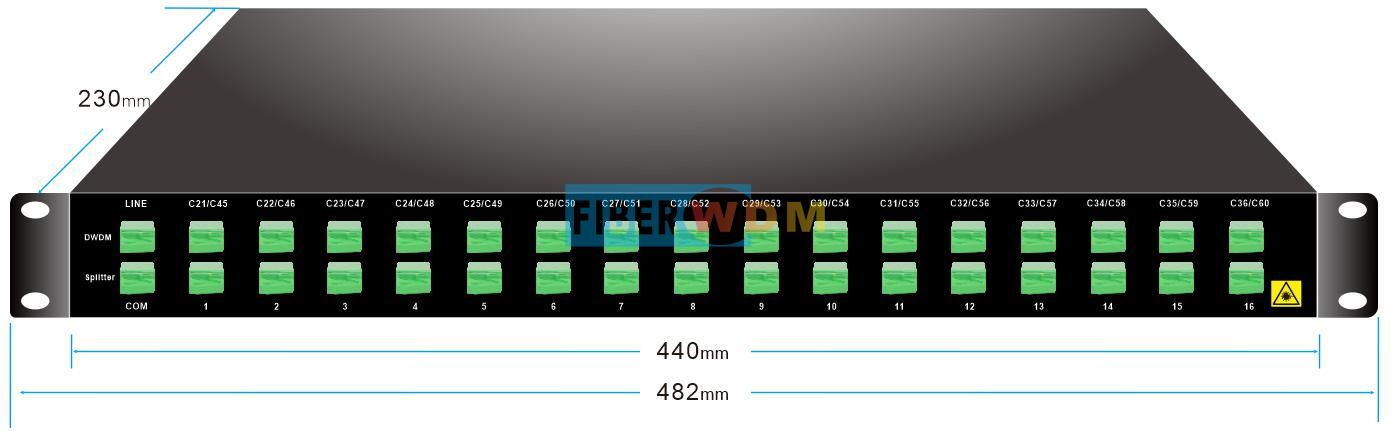

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
|
قناة واحدة بتقنية DWDM (نوع R/B) |
|||
|
موجات التشغيل |
الأحمر 1562.23~1546.92 نانومتر، الأزرق 1543.73~1528.77 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
IL@ Pass Band |
≤0.6 ديسيبل |
فرقة IL@Reflect |
≤0.8 ديسيبل |
|
عزل @ نطاق المرور |
≥30 ديسيبل |
عزلة @ فرقة ريفليكت |
≥15 ديسيبل |
|
التوجيه |
≥50 |
خسارة العودة |
≥50 |
|
الفقد المعتمد على الاستقطاب |
≤0.1 ديسيبل |
تشتت نمط الاستقطاب |
≤0.1ps |
|
التوجيه |
≥50 ديسيبل |
خسارة العودة |
≥45 ديسيبل |
|
معالجة الطاقة الضوئية |
≥500 |
درجة حرارة |
نطاق التشغيل: من -40 إلى +85 درجة مئوية التخزين: من -40 إلى +85 درجة مئوية |
|
نوع الألياف |
ألياف 2.0 مم 1.0MSMF-28e |
أبعاد العبوة |
100 × 80 × 10 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
رف 1U مقاس 19 بوصة

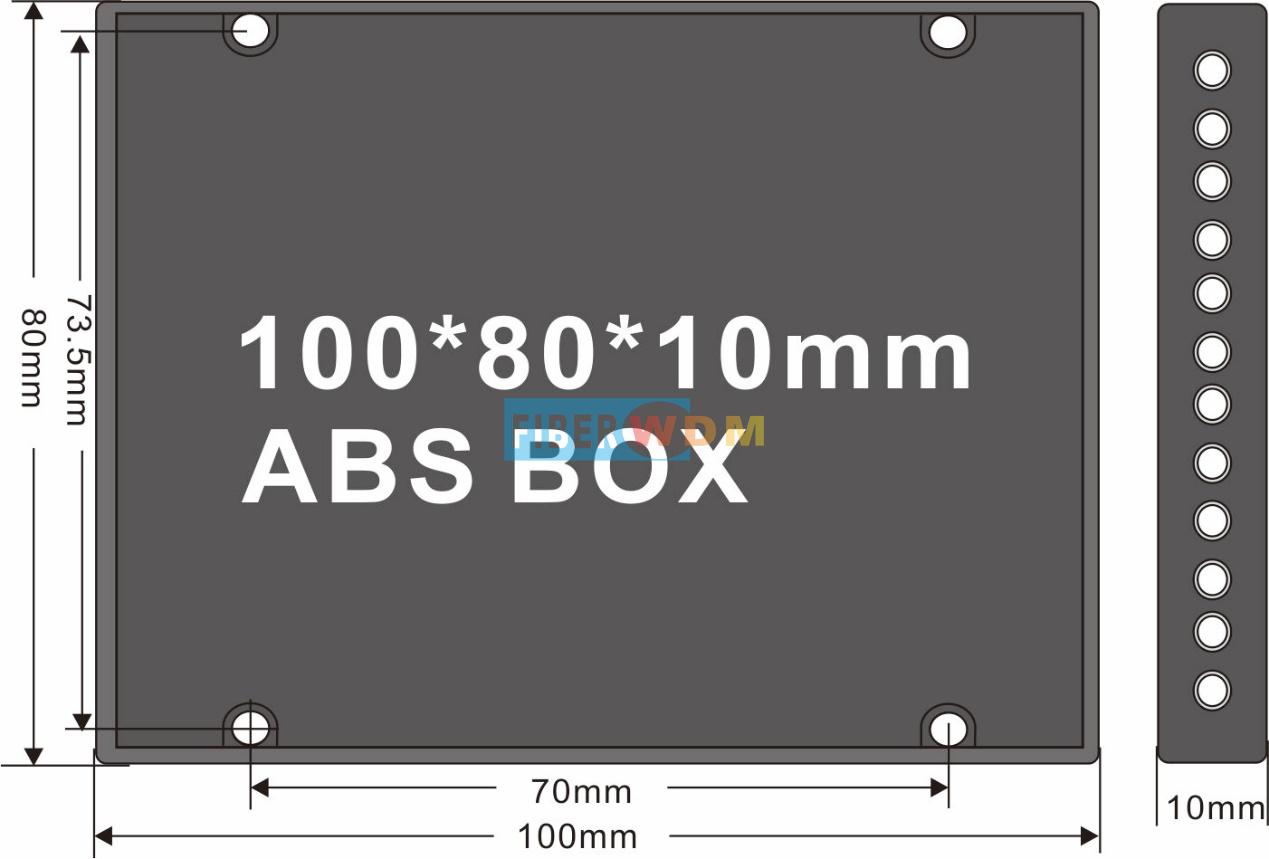

صندوق ABS 100*80*10 مم
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DA32-1U01-C2160 |
مُضاعِف/مُزيل إرسال DWDM ذو 16 قناة و32 موجة (استقبال C21-C36/ إرسال C45-C60) ليف ضوئي واحد، LC/UPC، وحدة رف 1U، الجانب أ |
|
DBD32-1U04-C2160-1P16 |
مُضاعِف DWDM ذو 16 قناة و32 موجة (21/45، C22/46، C23/C47، C24/C48، C25/C49، C26/C50، C27/C51، C28/C52، C29/C53، C30/C54، C31/C55، C32/C56، C33/C57، C34/C58، C35/C59، C36/C60) ليف ضوئي واحد، 1X16 PLC، LC/UPC، وحدة رف 1U، الجانب B |
|
D-RB-B01-T4560 |
مرشح DWDM R/B TX C45-C60 RX C21-C36، COM LC/APC، وغيرها LC/UPC 2.0 مم 1.0 متر ABS100*80*10 صندوق (من 1 إلى 16 جانبًا) |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
