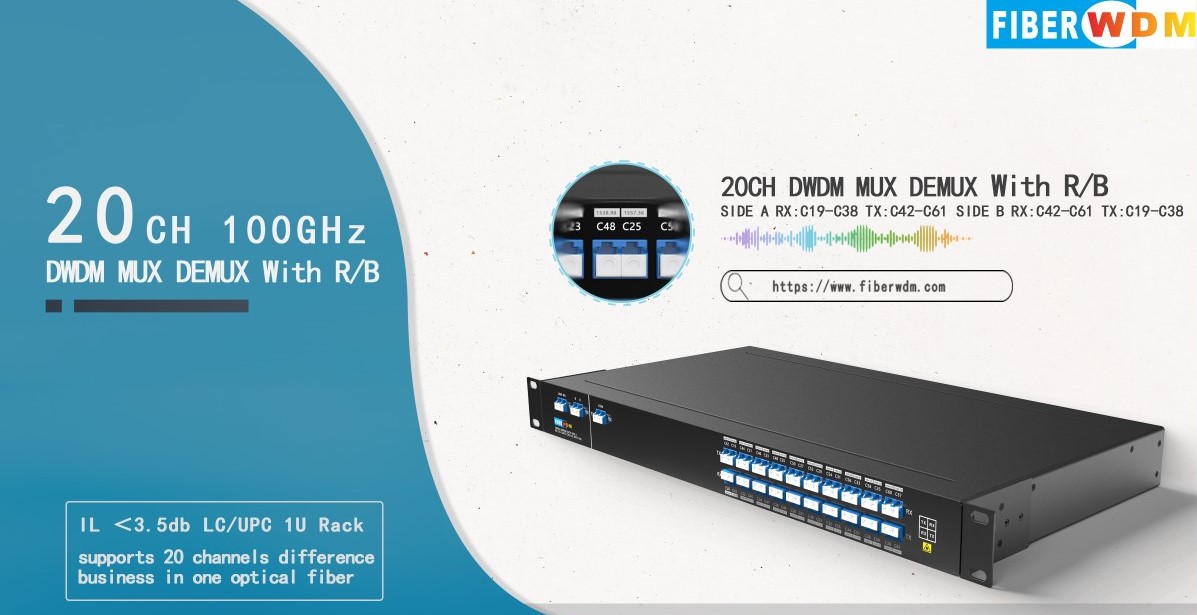

مُضاعِف/مُفكِّك إشارة DWDM أحادي الألياف 20 قناة (40 موجة)، مع مُرشِّح RB، وLC/UPC، ووحدة رف 1U
يُستخدم مُضاعِف/مُزيل إرسال DWDM ذو 20 قناة (40 موجة) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX C19 إلى C38 (1562.23 نانومتر ~ 1546.92 نانومتر)، TX C42 إلى C61 (1543.73 نانومتر ~ 1528.77 نانومتر). وفي الجانب B، تكون الموجات كالتالي: RX C42 إلى C61 (1543.73 نانومتر ~ 1528.77 نانومتر)، TX C19 إلى C38 (1562.23 نانومتر ~ 1546.92 نانومتر). وبالاقتران مع مُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذو 20 قناة دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
لذلك يتم استخدامه بشكل كبير في المجالات التي تُعد فيها موارد الألياف الضوئية نادرة، مثل البث التلفزيوني والإذاعي، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.

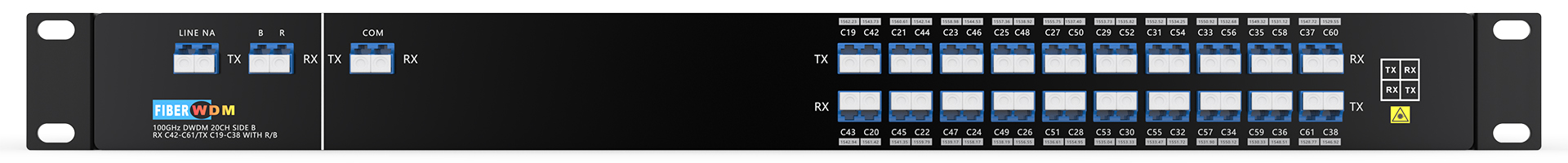

لوحة المنتج
|
|
|
|

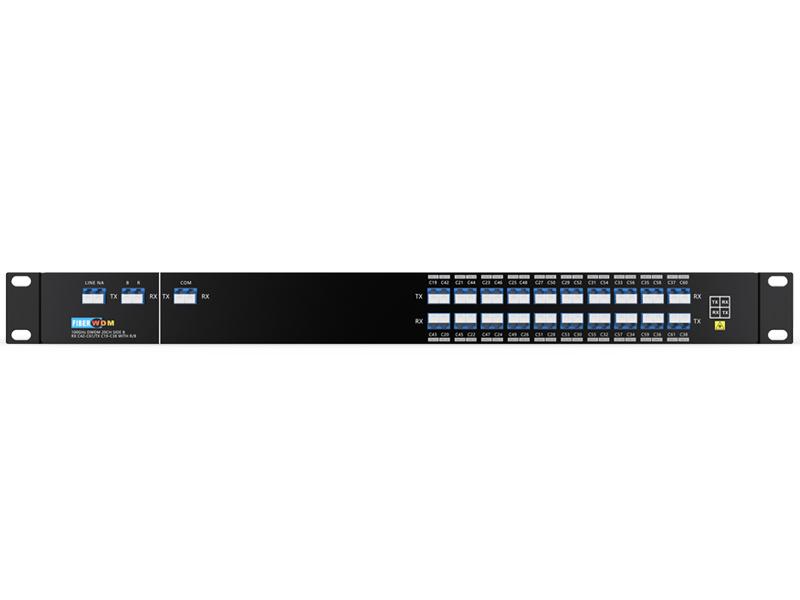

مُضاعِف/مُزيل مُضاعِف DWDM ذو 20 قناة، استقبال من C19 إلى C38/ إرسال من C42 إلى C61 مع جانب R/B A
|

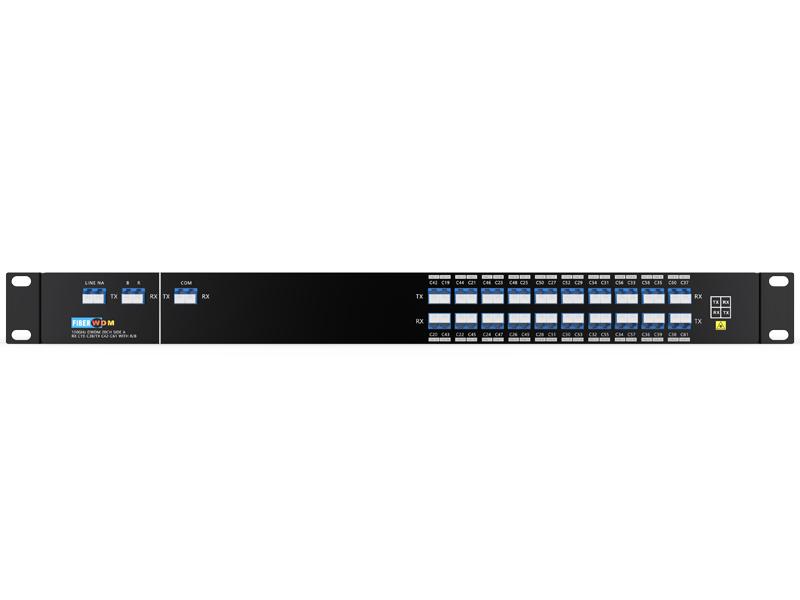

مُضاعِف/مُزيل مُضاعِف DWDM ذو 20 قناة، استقبال من C42 إلى C61/ إرسال من C19 إلى C38 مع الجانب الأيمن/الأيسر B

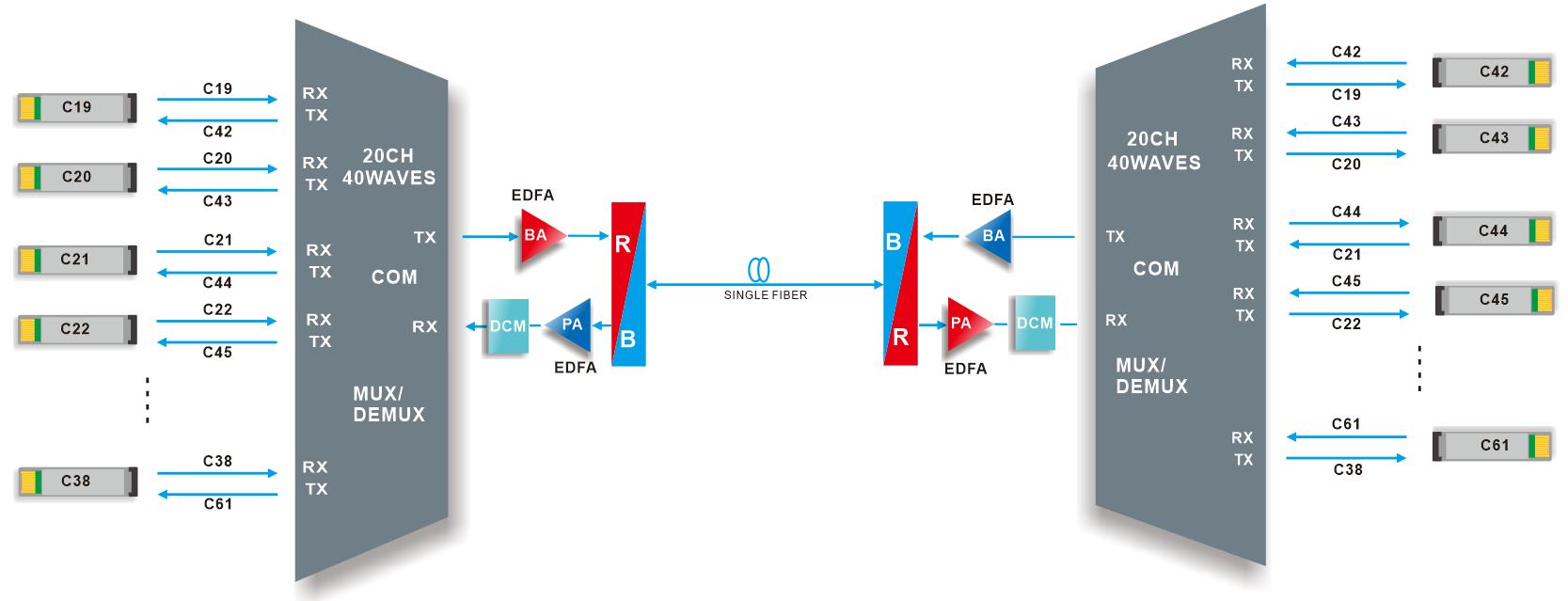

لاين لينك
|
|
مُضاعِف/مُزيل إرسال DWDM ذو 20 قناة مع مُضخِّم/مُضخِّم إشارة EDFA لنقل البيانات لمسافات طويلة عبر ألياف ضوئية أحادية ثنائية الاتجاه
في نقل البيانات لمسافات طويلة من نقطة إلى نقطة، إذا لم يكن هناك مكون R/B في نظام DWDM في نقل ثنائي الاتجاه عبر ليف ضوئي واحد، فلا يمكن إضافة مضخم EDFA إلى النظام. لحل هذه المشكلة، قمنا بتصميم مكون R/B في نظام DWDM. الجهاز سلبي تمامًا، ويدعم 20 قناة مختلفة في نقل ثنائي الاتجاه من نقطة إلى نقطة عبر ليف ضوئي واحد، لذلك يُستخدم على نطاق واسع في المجالات التي تفتقر إلى موارد الألياف الضوئية والمسافات الطويلة، مثل البث التلفزيوني، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
40 موجة C19-C38/C42-C61 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
AAWG (Gaussian) |
|
فقد الإدخال في DWDM |
≤ 3.5 ديسيبل |
فقدان الاتصال في DWDM |
≤7 ديسيبل |
|
تموج نطاق التمرير |
≤ 0.5 ديسيبل |
دقة الطول الموجي المركزي |
±0.05 نانومتر |
|
خسارة العودة |
≥ 40 ديسيبل |
التوجيه |
≥ 40 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
فقد الإدخال عند R/B |
اجتياز: ≤ 0.6 ديسيبل الانعكاس: ≤ 0.8 ديسيبل |
عزلة@R/B |
اجتياز الاختبار: ≥30 ديسيبل مستوى الانعكاس: ≥15 ديسيبل |
|
الوزن الصافي |
1.5 كجم |

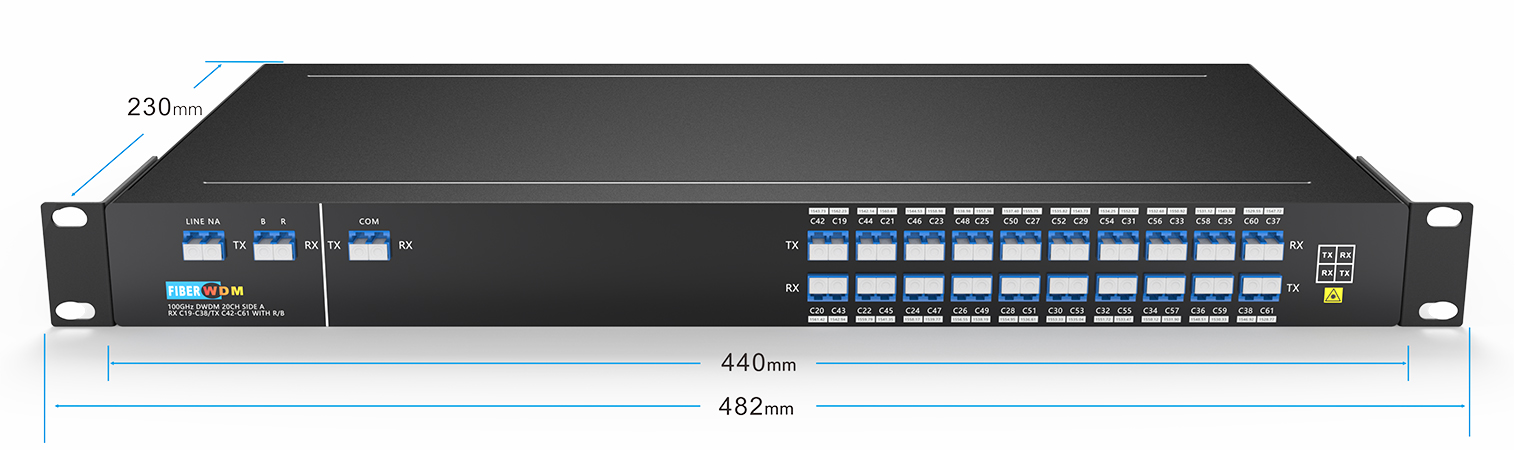

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

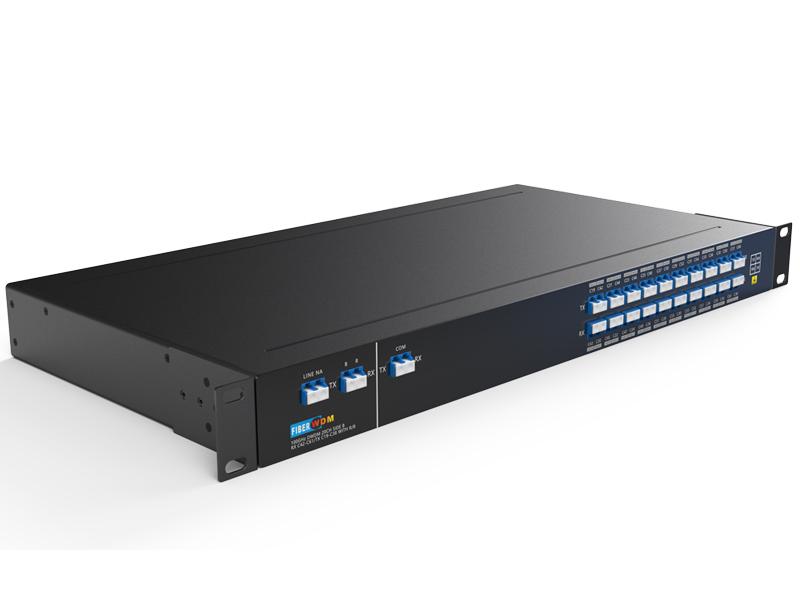

مُضاعِف/مُفكِّك إشارة DWDM مع مُرشِّح RB، رف 19 بوصة 1U
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM40-1U01-C1961-RB |
مُضاعِف/مُزيل إرسال DWDM، 20 قناة، 40 موجة (استقبال C19-C38/ إرسال C42-C61) مع مُكوِّن R/B، ألياف ضوئية أحادية، LC/UPC، وحدة رف 1U، الجانب A |
|
DD40-1U01-C1961-RB |
مُضاعِف/مُزيل إرسال DWDM، 20 قناة، 40 موجة (استقبال C42-C61/ إرسال C19-C38) مع مُكوِّن R/B، ألياف ضوئية أحادية، LC/UPC، وحدة رف 1U، الجانب B |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
